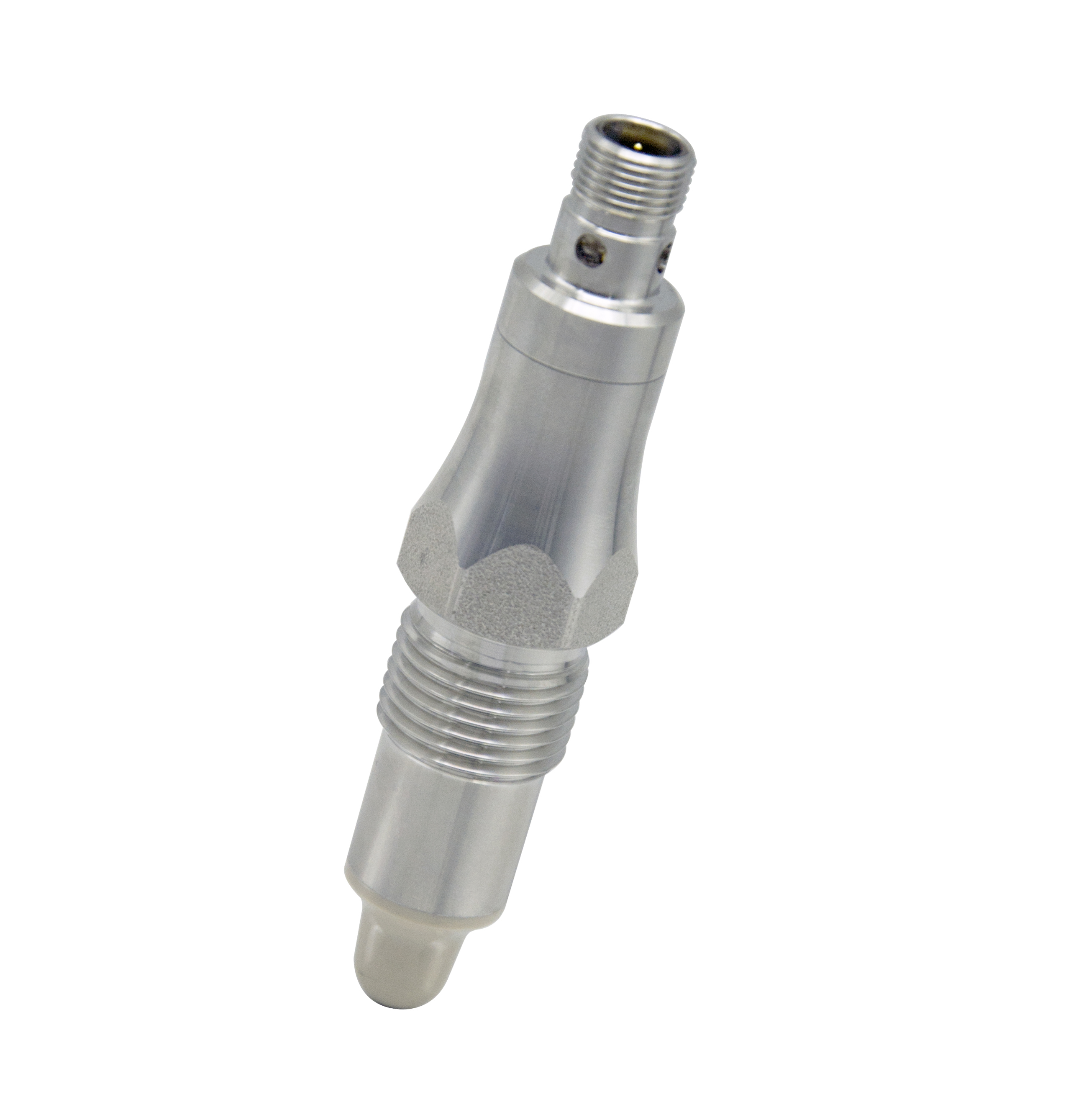

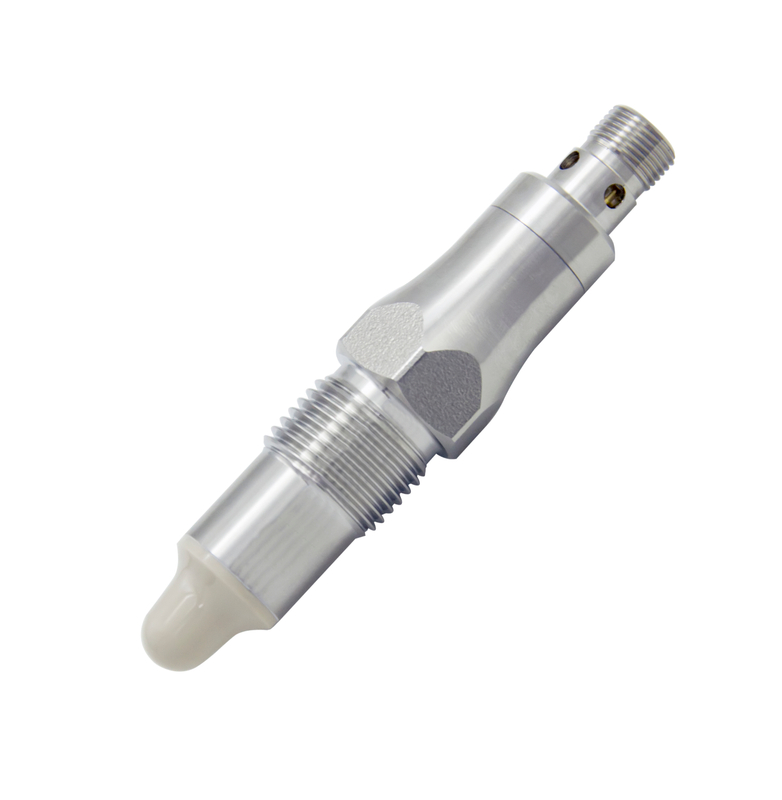

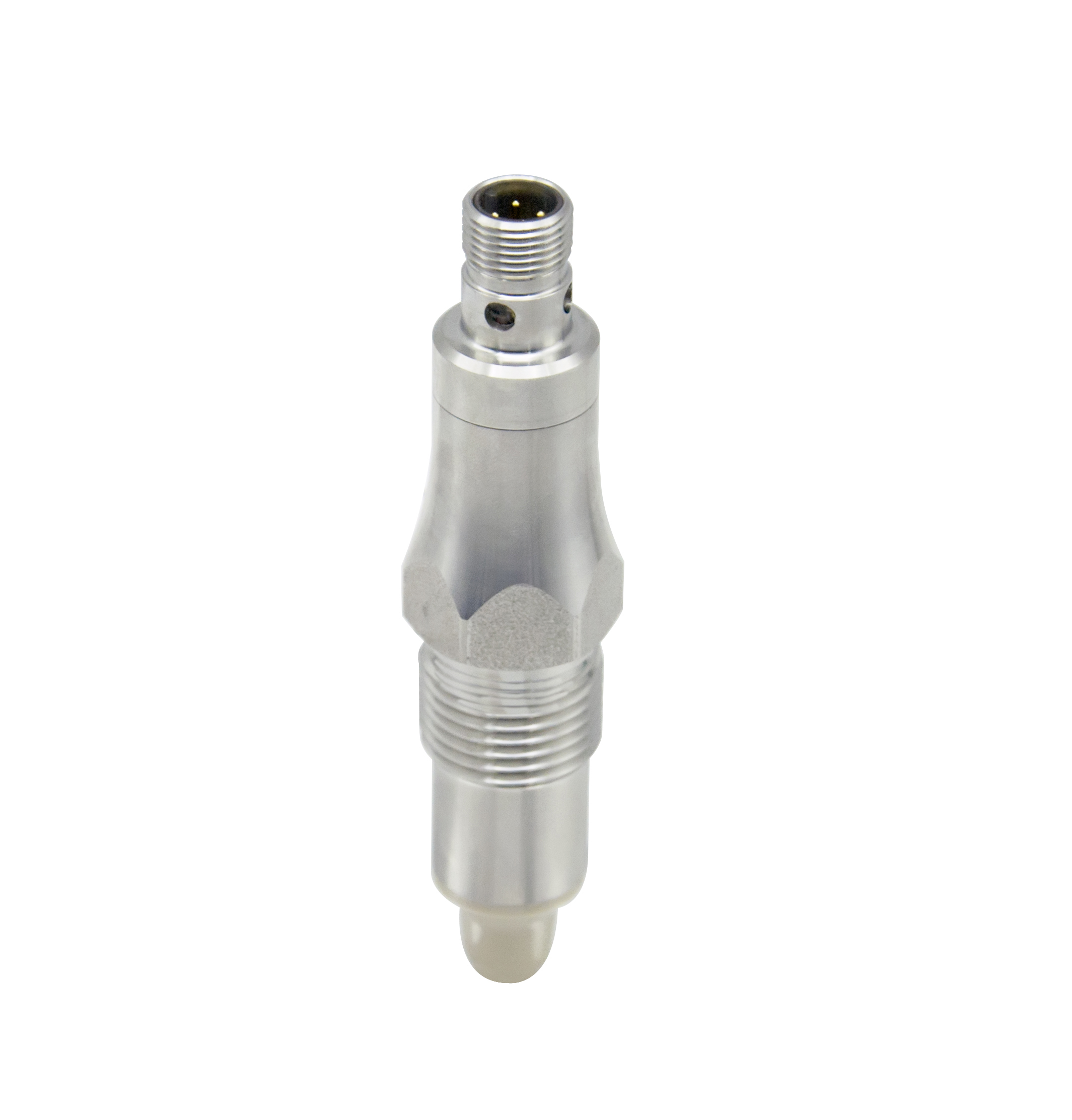

Chave de nível de microondas HWM11 para líquidos, para sólidos

Download da folha de dados:
HWM11 Microwave level switch-Datasheet-V26.1.pdf

Quantidade:
Status de disponibilidade:





Inquérito Adicionar a cesta

Visão geral

A chave de nível de micro-ondas determina o valor da capacitância na extremidade do sensor e o valor da constante dielétrica do meio através de um campo elétrico de alta frequência. Como o valor da constante dielétrica do ar é diferente daquele do meio, dois estados podem ser identificados: coberto e descoberto. Em circunstâncias normais, a luz indicadora está apagada para indicar descoberto e a luz indicadora está sempre acesa para indicar coberto e o interruptor está ligado.

Este produto possui características de estrutura compacta, forte desempenho anti-suspensão, boa estabilidade e ampla aplicação de mídia.

Características

Não é afetado pela espuma, pode detectar espuma e também pode penetrar na espuma para detectar líquido sob a espuma, detecção estável.
Pode usar o operador portátil para definir o limite de alarme no local e visualizar o valor medido
Pode detectar efetivamente pasta condutora adesiva, água pura, pó metálico, pó plástico, pó ultrafino, etc.

Parâmetros técnicos

Desempenho Geral
Princípio de medição	frequência de varredura
Histerese de medição	±1 mm
Características médias	CC≥1,5
Tempo de resposta	0,2s
Tempo de amortecimento	0 ~ 5s (configurável)
Repetibilidade	± 5mm
Condições de trabalho
Temperatura média de trabalho	-20~80℃(padrão) Tipo de alta temperatura até 235 ℃ (personalizado)
Pressão de trabalho	-0,1~ +10 MPa
Conexão do processo
Tipo de instalação	Instalação padrão; Instalação reversa;
Rugosidade da superfície em contato com líquido	Ra< 0,8 μm
Material molhado	PEEK +SS304 /316L
Tópico de instalação	G1/2'' (M) ou personalizado
Comprimento da sonda (inclui rosca)	Somente para tipo padrão: 50 mm, 100 mm, 150 mm, 200 mm, 250 mm
Condições ambientais
Nível de proteção	IP67
Umidade	<98% UR, com condensação
Temperatura ambiente	Tipo de saída de cabo: -25 ~ 70 ℃ Tipo de conector M12: -40 ~ 85 ℃
Temperatura de armazenamento	Tipo de saída de cabo: -25 ~ 70 ℃ Tipo de conector M12: -40 ~ 85 ℃
Sinal de saída
Sinal de saída	NPN, PNP, Relé SPST
Queda de tensão de saída	PNP: 1,5 ± 0,5 V, Rcarga = 10k NPN: 1,5 ± 0,5 V, Rcarga = 10k
Corrente de saída	20mA(típico); 150ma (opcional)
Corrente de fuga	<100ua
Proteção contra curto-circuito de saída	com
Conexão elétrica
Conexão eleitoral	M12-4P, com cabo de conexão 4x0,5mm2
Fonte de energia
Fonte de energia	12 ~ 30VDC
Hora de inicialização	<1s
Corrente de alimentação (sem carga)	8mA (típico); 40mA (máximo)
Rugosidade da superfície molhada	Ra< 0,8 μm
Conexão eleitoral	M12-4P
Sinal de saída	NPN /PNP 1,5 ± 0,5 V, Rcarga = 10k Relé SPST
Proteção contra polaridade reversa	Sim
Força dielétrica	500 VCA
Configuração padrão de fábrica
Tempo de amortecimento	0s
Parâmetro do ponto de alarme AL1	250 (meio de baixa constante dielétrica) 550 (meio à base de água) 720 (pasta condutora) Alarme de saída quando ≥AL1
Valor de medição PV	0~1000, após calibração: 100: Sonda no ar 800: Sonda em água da torneira
Histerese de alarme	25
Proteção	Os parâmetros não podem ser modificados antes de serem desbloqueados
