Chave de pressão eletrônica

Um transmissor de pressão padrão informa a pressão. Um pressostato eletrônico atua sobre ele – aciona um alarme, inicia uma bomba ou desliga uma válvula quando a pressão ultrapassa seu ponto de ajuste. Para automação que precisa de comutação rápida e confiável sem PLC, um pressostato eletrônico é a resposta.

Aqui você descobrirá pressostatos eletrônicos para gás, líquido e vapor – desde pressostatos industriais compactos até pressostatos diferenciais e controladores inteligentes com display e saída analógica.

Nesta página, ajudamos você a escolher a faixa de pressão correta, a saída do interruptor (PNP/NPN/relé) e recursos adicionais para que seu sistema responda exatamente quando deveria.

O que é um pressostato eletrônico?

Um pressostato eletrônico é um dispositivo que monitora a pressão e abre ou fecha um circuito elétrico quando um limite de pressão predefinido é atingido. Ao contrário dos pressostatos mecânicos (que usam um diafragma ou pistão com mola), os pressostatos eletrônicos usam um sensor de pressão de estado sólido (normalmente um núcleo piezoresistivo de silício ou cerâmico) e um circuito de condicionamento de sinal. Quando a pressão medida ultrapassa o ponto de ajuste, a saída do interruptor alterna – enviando instantaneamente um sinal para um relé, PLC ou diretamente para uma bomba ou válvula solenóide.

A maioria dos pressostatos eletrônicos também oferece:

• Display digital local (LED ou OLED) mostrando pressão ao vivo.

• Setpoints e histerese ajustáveis ​​através de botões.

• Saída analógica (4‑20 mA ou 0‑10 V) juntamente com saídas comutadas.

• Opções de comunicação como RS485/Modbus.

Eles são mais precisos, mais repetíveis e mais duradouros que os interruptores mecânicos porque não há molas mecânicas que possam causar desvios ou fadiga.

Normalmente Aberto/Normalmente Fechado e PNP/NPN

• Normalmente aberto (NA) – a chave está aberta quando a pressão está abaixo do ponto de ajuste; fecha quando a pressão excede o ponto de ajuste.

• Normalmente fechado (NC) – a chave está fechada abaixo do ponto de ajuste; ele abre quando a pressão excede o ponto de ajuste.

• PNP (sourcing) – alterna a alimentação positiva para a carga. Comum em PLCs e controladores.

• NPN (afundamento) – troca o solo para a carga. Sistemas regionais mais antigos ou específicos podem usar NPN.

Nossos switches podem ser configurados para NO/NC e PNP/NPN conforme necessário.

Tipos de pressostatos eletrônicos que oferecemos

Nossa linha de pressostatos eletrônicos abrange modelos de uso geral, diferenciais e multifuncionais inteligentes.

Pressostato compacto (HPM510)

O HPM510 é um pressostato eletrônico simples e econômico em uma caixa totalmente em aço inoxidável. Ele usa um sensor piezoresistivo de silício com diafragma de isolamento e emite um único sinal de chave de relé (normalmente aberto ou normalmente fechado). Sem display, é ideal para aplicações onde apenas uma saída de comutação limpa é necessária.

Melhor quando você precisa:

• Uma saída de interruptor de relé (≤24 V 2 A).

• Pressão manométrica ou absoluta de -100 kPa a 60 MPa.

• Tamanho pequeno e construção totalmente em aço inoxidável para ambientes agressivos.

• Sem display, sem saída analógica – controle simples de ligar/desligar.

• Setpoint ajustável (via potenciômetro) de zero ao fundo de escala.

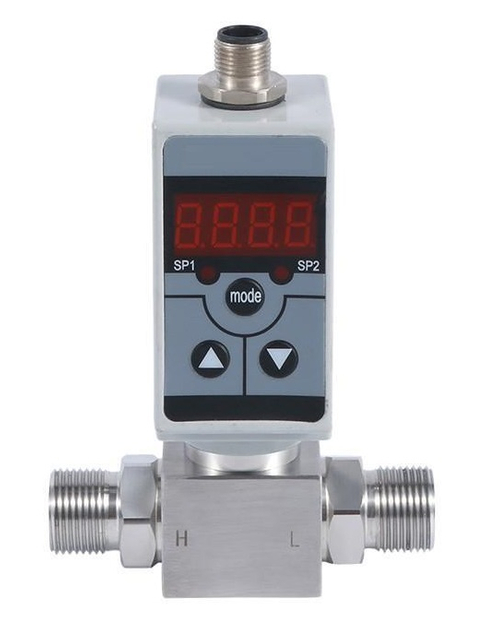

Pressostato Diferencial Compacto (HPM530)

O HPM530 é um pressostato diferencial com display LED de 4 dígitos, duas saídas de chave eletrônica (PNP/NPN) e uma saída analógica opcional de 4‑20 mA. Ele mede a pressão diferencial entre filtros, elementos de fluxo ou nível em tanques selados. As portas de pressão são rosqueadas para instalação direta.

Melhor quando você precisa:

• Medição de pressão diferencial (0~0,01 MPa até 3,5 MPa).

• Display no local e ajuste do teclado.

• Saídas comutadas de 2 vias (cada uma ≤1,2 A) mais saída analógica.

• Pressão estática de até 20 MPa.

Pressostato inteligente com display e saída analógica (HPM560)

O HPM560 combina medição, exibição e controle de pressão em uma unidade. Possui um display LED de 4 bits, duas saídas de chave eletrônica (PNP/NPN, capacidade de carga de 1,2 A) e uma saída analógica de 4‑20 mA. O ponto de comutação pode ser definido em qualquer lugar entre zero e fundo de escala, e a comutação de atraso é configurável. A caixa inclui indicadores LED para cada ação do interruptor.

Melhor quando você precisa:

• Switch e saída analógica no mesmo dispositivo.

• Visor LED claro para leitura local.

• Alta precisão (±0,5% FS) e desvio de baixa temperatura (±0,02% FS/℃).

• Ampla faixa de pressão (-100 kPa a 60 MPa).

Pressostato inteligente de alto desempenho (HPM5010)

O HPM5010 é um dispositivo multifuncional premium construído em torno de um MCU industrial ARM, conversor AD de alta precisão e um sensor de pressão estável. Ele possui uma tela OLED autoiluminada (girável em 180°), três botões grandes retroiluminados e um corpo principal que pode girar 330° para facilitar a visualização. Ele oferece duas saídas de comutação PNP, uma saída analógica (0‑5 V, 0‑10 V ou 4‑20 mA), além de Modbus‑RTU via RS485. Os modos de comutação incluem histerese ou janela, com atraso de até 1000 s.

Melhor quando você precisa:

• Recursos avançados: display OLED, comunicação RS485, modos de comutação flexíveis.

• Menu multilíngue (chinês, inglês).

• Alta visibilidade em ambientes escuros.

• Integração com sistemas de controle digital.

Comparação rápida

Aplicações de pressostatos eletrônicos

Sistemas Hidráulicos e Pneumáticos

Monitore a descarga da bomba, o entupimento do filtro ou a pressão do acumulador. Defina um interruptor de alta pressão para parar a bomba e um interruptor de baixa pressão para ligá-la. Os interruptores eletrônicos respondem muito mais rápido que os interruptores mecânicos e não são afetados pela vibração.

Controle da bomba e nível do tanque

Use um pressostato para manter o nível do tanque de água. Quando a pressão cai (nível baixo), o interruptor liga a bomba; quando a pressão aumenta (nível alto), a bomba para. O HPM560 com display mostra a pressão atual e a saída analógica pode enviar um sinal contínuo para um indicador remoto.

Monitoramento de filtro e pressão diferencial

Instale um pressostato diferencial (HPM530) em um filtro. Quando a queda de pressão excede o ponto de ajuste (filtro entupido), o interruptor aciona um alarme ou um ciclo de limpeza. A saída analógica pode registrar o ΔP ao longo do tempo.

Proteção de Máquinas na Fabricação

Em prensas, máquinas de moldagem por injeção ou bancadas de teste, um pressostato pode abortar o ciclo se a pressão for muito baixa ou muito alta, evitando danos a ferramentas ou produtos.

Como escolher um pressostato eletrônico

Faixa e tipo de pressão

Selecione uma faixa onde a pressão operacional normal esteja entre 30% e 80% da escala completa. Determine se você precisa de medição manométrica, absoluta ou diferencial. Para diferencial, garanta uma classificação de pressão estática ≤ 20 MPa (HPM530).

Saída e carga do switch

Quantos pontos de comutação independentes você precisa? Um (HPM510) ou dois (HPM530, HPM560, HPM5010)? Verifique a tensão e a corrente da carga. Nossas chaves normalmente lidam com 24 V/1,2 A ou 2 A. Para cargas maiores, use a chave para energizar um contator.

Saída analógica

Se precisar transmitir um sinal de pressão contínuo para um PLC ou display, escolha um modelo com saída analógica (HPM560, HPM5010, opcional no HPM530). Isto substitui um transmissor de pressão separado.

Tela e interface do usuário

Para monitoramento local e ajuste fácil, um modelo com display LED ou OLED brilhante é essencial. O HPM5010 OLED é retroiluminado e legível sob qualquer luz. A rotação do corpo principal permite um ângulo de visão ideal após a instalação.

Comunicação (RS485/Modbus)

Para integração em uma rede de automação digital (por exemplo, SCADA, gateway IoT), escolha HPM5010 com RS485 Modbus‑RTU. Você pode ler a pressão, os pontos de ajuste e mudar o status digitalmente.

Conexão Ambiental e de Processo

Todos os modelos são IP65, peças molhadas em aço inoxidável (304 ou 316L). Conexões de processo: G1/4, G1/2, M20×1,5 ou customizadas. A temperatura da mídia varia de -40 ℃ a 120 ℃ dependendo do modelo.

Perguntas frequentes sobre interruptores de pressão eletrônicos

Qual é a diferença entre um pressostato mecânico e um eletrônico?

Um interruptor mecânico usa um diafragma ou pistão com mola que move fisicamente um microinterruptor. Possui partes móveis, sofre fadiga e desvio e tem precisão limitada (±2% FS ou pior). Uma chave eletrônica usa um sensor de estado sólido, não possui partes móveis, oferece precisão de ±0,5% FS, longa vida útil (milhões de ciclos) e pode incluir um display e uma saída analógica.

Um pressostato eletrônico pode substituir um manômetro e um transmissor?

Sim. Modelos como HPM560 e HPM5010 combinam um display local (substituindo um medidor), duas saídas de chave (substituindo uma chave mecânica) e uma saída analógica (substituindo um transmissor). Isso reduz componentes, fiação e espaço no painel.

Como defino o ponto de comutação?

Nos modelos com display e botões (HPM530, HPM560, HPM5010), basta aplicar pressão ou utilizar o menu para inserir o setpoint desejado. A histerese (a diferença entre ligar e desligar) também pode ser ajustada. Para HPM510 sem display, use uma pequena chave de fenda para ajustar o potenciômetro enquanto monitora a pressão com um manômetro de referência.

O que é histerese e por que isso importa?

A histerese impede a comutação rápida quando a pressão oscila em torno do ponto de ajuste. Por exemplo, um ponto de regulação de arranque da bomba de 5 bar com uma histerese de 1 bar irá arrancar a bomba a 5 bar e desligá-la a 6 bar (ou dependendo da configuração). A histerese ajustável evita ciclos incômodos.

Posso usar um pressostato eletrônico em uma área à prova de explosão?

Os modelos mostrados aqui não são certificados Ex d. Para áreas perigosas, consulte nossa série de transmissores de pressão à prova de explosão (HPM288, etc.), que também pode fornecer saídas de comutação por meio de um relé separado em uma área segura ou usar uma barreira intrinsecamente segura. Contate-nos para soluções Ex.

Qual é o ciclo de vida da saída do relé?

O relé HPM510 é classificado para >1 milhão de operações. As chaves eletrônicas (PNP/NPN) não possuem contatos móveis, portanto sua vida útil é virtualmente ilimitada sob condições elétricas nominais.

Por que escolher nossos pressostatos eletrônicos?

Combinamos sensores de pressão de silício confiáveis ​​com componentes eletrônicos inteligentes para fornecer chaves precisas, fáceis de usar e construídas para ambientes industriais.

Robusto e confiável

• Carcaça totalmente em aço inoxidável ou alumínio, proteção IP65.

• Sem molas mecânicas – sem deriva, sem fadiga.

• Proteção contra sobrecarga e proteção contra polaridade reversa.

Configuração flexível

• Escolha saídas de relé, PNP ou NPN.

• Pontos de comutação simples ou duplos, além de saída analógica opcional.

• Muitas conexões de processo (G1/4, M20×1,5, NPT, etc.).

• Displays com corpos giratórios (HPM5010) para melhor visualização.

Fácil de instalar e operar

• Ajuste de setpoint no local via potenciômetro ou botões digitais.

• O display LED ou OLED transparente mostra a pressão ao vivo e o status do interruptor.

• Tempo de resposta rápido (<10 ms a <30 ms).

Suporte rápido e serviço OEM

Podemos personalizar faixas de pressão, lógica de comutação, unidades de exibição e conexões elétricas para pedidos de volume. Para prototipagem, amostras estão disponíveis. Nossa equipe técnica responde a perguntas de configuração em um dia útil.
