A pressão precisa é mais importante do que a maioria das pessoas imagina. Um manômetro com falha pode desligar o sistema rapidamente.
Aqui você descobrirá manômetros industriais para gases, líquidos e vapor, desde processos gerais até uso hidráulico e em caldeiras.
Nesta página, ajudamos você a escolher a faixa, conexão e tipo corretos de manômetros para que seu equipamento funcione com segurança e confiabilidade.

O que é um manômetro?

Definição e princípio de funcionamento do manômetro

Um manômetro é uma ferramenta simples que mostra a força com que um gás, líquido ou vapor entra no sistema.
Ele transforma essa pressão invisível em uma leitura clara, usando um ponteiro em um mostrador ou display digital.
A maioria dos manômetros industriais usa um tubo Bourdon elástico ou diafragma; quando a pressão aumenta, ela se move, e o movimento aciona o indicador que você vê.
Você olha para ele e sabe instantaneamente se bombas, tubulações ou compressores estão funcionando com segurança ou se estão em perigo.

Pressão manométrica versus pressão absoluta e diferencial

É aqui que muitos usuários ficam confusos; o manômetro pode mostrar diferentes 'tipos' de pressão e eles não são iguais.
A pressão manométrica compara a pressão do processo com o ar ao nosso redor, de modo que indica zero quando sua linha está aberta para a atmosfera.
A pressão absoluta usa um vácuo selado como referência, por isso é estável para trabalho em vácuo, laboratório ou aeroespacial.
Os manômetros diferenciais medem a diferença entre dois pontos, por isso brilham em filtros, salas limpas e linhas de fluxo onde pequenas gotas realmente importam.

Tipos de manômetros que oferecemos

Todos os nossos manômetros leem a pressão, mas fazem isso de maneiras diferentes e se adaptam a trabalhos muito diferentes.
Aqui mantemos as coisas simples, para que você possa combinar cada tipo com sua própria linha, tanque ou filtro sem se perder no jargão.

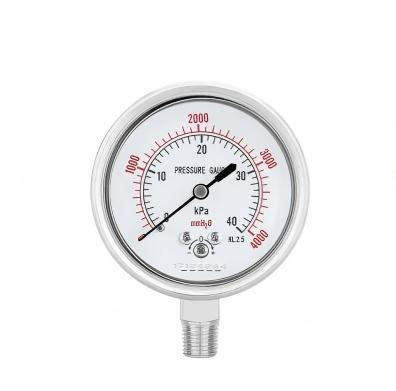

Medidor de pressão industrial com tubo Bourdon

O manômetro com tubo Bourdon é o carro-chefe clássico; dentro dele, um tubo de metal curvo se endireita à medida que a pressão aumenta.
Esse pequeno movimento move as engrenagens e, em seguida, um ponteiro, para que você obtenha uma leitura analógica clara de relance, mesmo à distância.

Melhor quando você precisa:

• · Faixas de pressão média a alta para linhas de gás, líquido ou vapor.

• · Construção robusta em aço inoxidável ou latão que suporta condições difíceis da planta.

• · Um medidor confiável e de baixo custo para compressores, bombas, sistemas hidráulicos ou industriais em geral.

Manômetro de diafragma e cápsula para pressão baixa ou corrosiva

Os manômetros de diafragma usam um diafragma fino e flexível; ele desvia conforme a pressão muda e aciona o ponteiro ou sensor.
Eles adoram meios sujos, viscosos ou corrosivos, porque o diafragma separa o processo do mecanismo interno.

Os manômetros de cápsula empilham dois diafragmas corrugados; eles reagem a pressões de gás muito pequenas e pequenas mudanças.
Você os escolhe ao monitorar ar de baixa pressão, linhas de ventilação ou gases delicados de laboratório, onde cada milibar conta.

Comparação rápida

Tipo de medidor	Foco na faixa de pressão	Mídia e caso de uso
Manômetro com tubo Bourdon	0~0,1 MPa a 0~100 MPa	Gás limpo (ar, nitrogênio), líquido não corrosivo (água, óleo hidráulico) Condições de trabalho: instalações industriais em geral, sistemas hidráulicos, equipamentos pneumáticos, monitoramento de pressão de tubulações
Manômetro de diafragma	0~1 kPa a 0~60 MPa	Meios corrosivos (soluções ácidas e alcalinas, névoa salina), meios viscosos (pasta, resina), meios contendo partículas (pasta de minério, pó de carvão). Condições de trabalho: Vasos de reação química, tratamento de esgoto, processamento de alimentos, tubulações de lama de minas
Manômetro digital	0~10 Pa a 0~2000 MPa, suportar pressão de vácuo -0,1MPa~0~10MPa	Compatível com meios limpos, corrosivos e viscosos (é necessário o material do diafragma correspondente). Condições de trabalho: Medição de precisão, calibração laboratorial, coleta de dados para linhas de produção automatizadas, ambientes à prova de explosão (tipo intrinsecamente seguro)

Manômetro Diferencial para Filtragem e Fluxo

Os manômetros diferenciais fazem algo único; eles comparam duas pressões em vez de apenas uma.
No interior, um elemento móvel equilibra a pressão lateral alta e lateral baixa, e seu deslocamento mostra apenas a diferença.

Você observa essa diferença para ver se um filtro está entupido, se uma sala limpa permanece positiva ou se um trocador de calor está sujo.
Ele permite que as equipes de manutenção atuem antecipadamente, antes que haja picos no uso de energia ou quedas na qualidade do produto devido a perdas de pressão despercebidas.

Locais típicos onde brilham

• · Carcaças de filtro e coletores de pó para rastrear a carga do filtro.

• · Linhas de fluxo onde a queda de pressão é usada como indicador de fluxo.

• · Tanques pressurizados onde o nível é inferido a partir da altura manométrica diferencial.

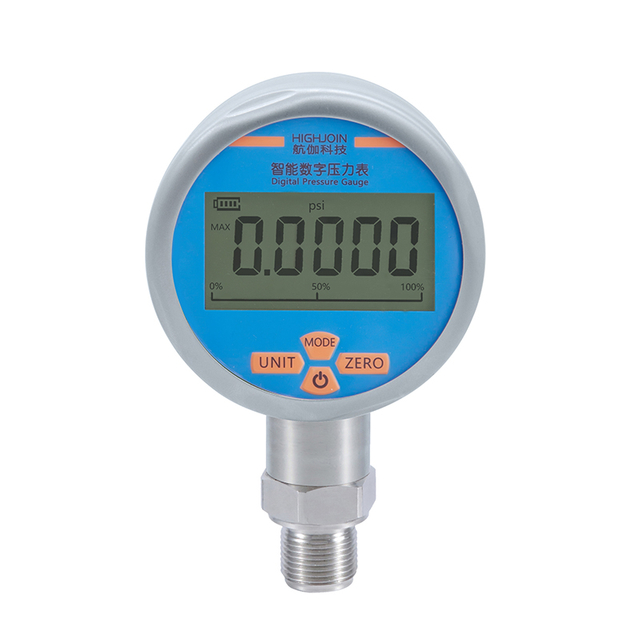

Medidor de pressão digital e medidor de teste

Um manômetro digital parece diferente no momento em que você o vê; os números substituem um ponteiro e a precisão aumenta.
No interior, um sensor eletrônico transforma a pressão em um sinal elétrico e, em seguida, a eletrônica mostra isso em uma tela LCD ou LED.

Esses medidores digitais e de teste são ideais quando você precisa de calibração rigorosa, registro de dados ou verificações rápidas de campo em outros medidores.
Nós os usamos em bancadas de testes hidráulicos, partidas de bombas e dias de solução de problemas, quando cada decimal de pressão realmente importa.

Por que as equipes recorrem a medidores de pressão digitais

• · Maior precisão e leituras estáveis, mesmo em faixas baixas.

• · Fácil troca de unidade entre bar, psi, kPa ou inH₂O.

• · Recursos extras como captura min/max, alarmes ou registro que ajudam durante o comissionamento e auditorias.

Aplicações de manômetros por setor

Os medidores de pressão aparecem em quase todos os lugares, desde salas de caldeiras silenciosas até fábricas de produtos químicos agressivos.
Aqui nos concentramos em duas áreas exigentes, onde o controle seguro da pressão realmente protege pessoas e equipamentos.

Soluções de manômetros para água, HVAC e caldeiras

Os sistemas de água e HVAC vivem ou morrem por pressão estável; uma leitura ruim pode significar vazamentos, ruído ou até linhas estouradas.
Em circuitos de água gelada e de aquecimento, os medidores ajudam a ver o desempenho da bomba, bolsas de ar e quedas de pressão nas serpentinas.

Para a construção de sistemas HVAC e de ar limpo, manômetros de baixa pressão ou dispositivos tipo manômetro rastreiam a pressão do duto e a carga do filtro.
Torna-se fácil detectar filtros sujos antecipadamente, manter os ventiladores eficientes e manter o fluxo de ar correto em cada zona.

As caldeiras precisam de medidores especiais de temperatura e pressão para que os operadores vejam rapidamente a pressão do vapor e a temperatura da água.
Esses medidores combinados ajudam a evitar eventos perigosos de sobrepressão, ao mesmo tempo que mantêm os sistemas de aquecimento em sua janela de melhor eficiência.

Usos típicos em água/HVAC/caldeiras

• · Monitoramento de tanques de água e pressão de linha em salas de bombas.

• · Sistemas de sprinklers e incêndio onde o código exige indicação clara de pressão.

• · Verificações de temperatura e pressão da caldeira para evitar incêndio seco e sobrepressão.

Medidor de pressão para alimentos, produtos químicos e sanitários

Nas fábricas de alimentos, os manômetros devem estar limpos, lisos e fáceis de lavar; as bactérias não conseguem encontrar um lugar para se esconder.
Os manômetros sanitários geralmente usam caixas e conexões de aço inoxidável 316L, além de superfícies polidas para higiene rigorosa.

Eles lidam com lavagens em alta temperatura, esterilização a vapor e agentes de limpeza agressivos sem descascar ou enferrujar.
Muitos emparelham o medidor com um selo diafragma, para que o produto nunca toque no mecanismo de medição, mas as leituras permanecem precisas.

Os medidores da indústria química enfrentam outro desafio; eles devem sobreviver a meios corrosivos, vapores e, às vezes, altas vibrações.
Os engenheiros escolhem aço inoxidável ou revestimentos especiais como PTFE ou Tântalo quando o fluido do processo ataca rapidamente os metais normais.

Onde esses medidores sanitários e químicos são usados

• · Linhas de alimentos e bebidas, incluindo laticínios, cervejarias e máquinas de envase.

• · Reatores farmacêuticos e utilidades estéreis que exigem projetos laváveis ​​e sem fendas.

• · Reatores químicos, tratamento de águas residuais e unidades petroquímicas que manuseiam líquidos ou vapores agressivos.

Como escolher o manômetro certo

Escolher um manômetro é mais fácil quando você divide a decisão em algumas etapas claras.
Você observa quanta pressão precisa ver, qual é o meio e como o medidor será montado no sistema.

Seleção da faixa de pressão, precisão e tamanho do mostrador

Você nunca quer que o medidor funcione exatamente no seu limite; a maioria dos engenheiros mantém a pressão normal abaixo de cerca de 75% da escala completa para evitar fadiga.
Escolha uma faixa em que sua pressão operacional normal fique no terço médio do mostrador, de modo que o ponteiro fique no 'ponto ideal' para melhor leitura.

A precisão depende de quão crítica é a medição; os medidores de teste podem precisar de 0,25% ou 0,1% da escala completa, enquanto as verificações gerais da planta geralmente vivem felizes em torno de 1–2%.
Se os operadores precisarem ler o medidor à distância ou fazer ajustes finos, escolha um mostrador maior para que os números e as gradações permaneçam claros.

Guia rápido: alcance e precisão

Tipo de aplicativo	Escolha de faixa típica	Classe de precisão sugerida
Verificação de segurança/sobrepressão	Pressão de trabalho ≤ 75% da escala completa	1–2% da amplitude
Controle de processos críticos	Pressão de trabalho no terço central do mostrador	≤ 0,5% da amplitude
Calibração/teste	Faixa estreita em torno do ponto de ajuste	0,25%–0,1% do intervalo

Meios de processo, materiais e proteção

O médium lhe diz quais partes molhadas devem sobreviver; ar limpo é fácil, mas produtos químicos quentes ou lama não.
Para água e fluidos não corrosivos, latão ou aço inoxidável padrão funcionam bem, enquanto produtos químicos agressivos geralmente exigem ligas totalmente inoxidáveis ​​ou especiais.

Se a linha vibrar ou pulsar, um manômetro cheio de líquido ajuda; amortece os choques e mantém o ponteiro estável.
Onde o meio pode obstruir pequenas passagens, geralmente adicionamos um selo diafragma, para que o medidor veja apenas um fluido de enchimento limpo, e não um produto espesso.

Lista de verificação de mídia-material

• · Gás / água limpa: caixa e soquete em latão ou aço inoxidável 304/316.

• · Produtos químicos corrosivos: elementos inoxidáveis ​​316, Monel ou Inconel, geralmente com revestimento de PTFE ou Tântalo.

• · Meios sujos ou viscosos: vedações de diafragma, passagens maiores e caixas cheias de líquido para maior vida útil.

Conexão, montagem e unidades

As conexões devem atender aos padrões regionais e à forma como o medidor ficará posicionado; na América do Norte, os threads NPT são comuns, enquanto muitas outras regiões usam G/BSP.
Você verifica o tamanho, o tipo de rosca e o método de vedação para que o medidor seja instalado facilmente e permaneça estanque ao longo do tempo.

O estilo de montagem afeta a legibilidade; uma montagem inferior é adequada para tubulações verticais, enquanto uma montagem traseira se ajusta perfeitamente a painéis ou montagens de flange frontal.
Para locais remotos ou de difícil acesso, montagens em painel ou superfície mantêm o mostrador onde os operadores possam vê-lo, sem subir ou dobrar.

As unidades são importantes para os operadores e para a papelada; psi e bar dominam a indústria, enquanto kPa, Torr, mmHg ou polegadas de água aparecem em laboratórios e trabalhos de HVAC.
Escolha o sistema de unidades que sua equipe já usa e, se você misturar sistemas, mantenha um gráfico de conversão confiável à mão para evitar erros.

Perguntas frequentes sobre manômetros

Aqui estão respostas diretas às perguntas que as pessoas mais fazem antes de escolher ou substituir um manômetro.
Use-os como uma verificação rápida para evitar erros comuns e manter seu sistema mais seguro e fácil de operar.

Qual é a função principal de um manômetro?

Um manômetro mostra quanta pressão existe dentro do seu sistema em um momento específico.
Ele transforma a força invisível em um cano, tanque ou linha em um valor claro que as pessoas podem ler e agir.

Essa leitura ajuda a manter o equipamento dentro de limites seguros para que bombas, caldeiras, compressores e válvulas não funcionem sobrecarregados.
Ele também oferece uma maneira rápida de detectar vazamentos, bloqueios e componentes com defeito antes que eles causem danos ou tempo de inatividade.

Pense nisso como o “sinal vital” do seu sistema

• · Mostra se a pressão está muito baixa para realizar o trabalho.

• · Avisa quando a pressão atinge um nível perigoso.

• · Ajuda a ajustar o desempenho durante a inicialização ou solução de problemas.

Com que frequência um manômetro deve ser calibrado ou substituído?

A frequência com que você calibra depende de quão crítica é a leitura e quão difícil é a vida do medidor.
Para manutenção normal da planta, muitas equipes verificam a precisão a cada 12 meses, mas vibrações intensas ou ciclos elevados podem exigir intervalos mais curtos.

Se um medidor lida com pressão relacionada à segurança, especificações de qualidade rigorosas ou atua como referência de teste, as pessoas geralmente o calibram a cada 3 a 6 meses.
Sempre que um medidor sofre um impacto forte, excesso de pressão ou salto óbvio do ponteiro, ele deve ser verificado ou trocado imediatamente.

Considere substituir o medidor quando você vir:

• · Janela embaçada ou rachada, mostrador desbotado ou ponteiro preso.

• · Caixa amassada óbvia, vazamentos na conexão ou som de chocalho quando movido.

• · Leituras que não correspondem mais a uma referência válida, mesmo após a recalibração.

Quando eu preciso de um Óleo-Medidor de pressão cheio?

Você traz um manômetro cheio de óleo quando a aplicação treme, pulsa ou fica em um local difícil.
Dentro do case, o fluido de enchimento amortece o movimento para que o ponteiro permaneça mais estável e as peças internas se desgastem mais lentamente.

É adequado para bombas, unidades de energia hidráulica, máquinas móveis, compressores ou qualquer linha que altere a pressão rapidamente.
O preenchimento também ajuda a proteger contra umidade e poeira, para que o medidor sobreviva por mais tempo a ambientes externos ou de lavagem.

Escolher óleo preenchido se o seu sistema tiver:

• · Forte vibração ou martelamento de válvulas e pistões.

• · Picos de pressão rápidos que fazem a agulha do medidor seco saltar.

• · Exposição ao ar livre, respingos ou limpeza frequente.

Devo usar um manômetro analógico ou digital?

Ambos funcionam, mas brilham em situações diferentes, por isso ajuda pensar em como as pessoas vão utilizar a leitura.
Um medidor analógico é simples, robusto e fácil de visualizar; uma rápida olhada mostra se você está “no verde” ou perto de uma linha vermelha.

Os manômetros digitais mostram um número preciso, geralmente com várias casas decimais, portanto, são adequados para trabalhos de calibração, teste e documentação.
Eles podem oferecer recursos extras como captura de pico, troca de unidades e registro de dados, o que facilita a solução de problemas e relatórios.

Comparação rápida

Necessidade/Situação	Vá analógico se ...	Torne-se digital se…
Monitoramento diário da planta	Você quer um medidor resistente, de baixo custo e rápido	Você precisa de maior precisão ou mais detalhes
Testes de campo e comissionamento	Você verifica principalmente os intervalos 'OK / não OK'	Você deve registrar valores exatos para cada etapa do teste
Treinamento e nível de habilidade do operador	A nova equipe lê uma escala colorida com mais facilidade	A equipe se sente confortável lendo e registrando números

Por que escolher nossos manômetros?

Ao escolher um manômetro, você está realmente escolhendo o quanto confia em seu sistema todos os dias.
Construímos nossos medidores para que permaneçam legíveis, confiáveis ​​e fáceis de integrar, mesmo quando o processo funciona 24 horas por dia, 7 dias por semana.

Fabricante confiável de manômetro de nível industrial

Nós nos concentramos no design de nível industrial, para que cada medidor seja construído para condições do mundo real, não apenas para uma bancada de laboratório.
Eles lidam com vibrações, oscilações de temperatura e longas horas de operação, para que sua equipe gaste menos tempo trocando medidores com falha.

Cada série passa por uma inspeção rigorosa, desde o elemento sensor até a vedação da caixa, para que a precisão e a estanqueidade permaneçam consistentes em todos os lotes.
Isso significa que você pode padronizar em toda a sua fábrica e saber que as substituições se comportarão da mesma maneira que os originais.

O que você obtém de um fornecedor de nível industrial

• · Leituras estáveis ​​durante todo o ciclo de vida, não apenas nos primeiros meses.

• · Opções de materiais para água, vapor, óleo, gás e produtos químicos agressivos.

• · Configurações que atendem aos padrões comuns, para que a instalação nas linhas existentes permaneça simples.

Suporte rápido, personalização e serviço global

Entendemos que seu sistema é único, por isso a equipe ajuda a dimensionar faixas, escolher materiais e escolher a montagem que se adapta exatamente ao seu trabalho.
Se você precisar de mostradores, logotipos, unidades ou opções elétricas especiais, a personalização pode transformar um medidor padrão no ajuste ideal.

A logística global e o suporte multilíngue significam que é mais fácil implementar a mesma plataforma de medidores em diferentes fábricas e regiões.
Você recebe respostas rápidas sobre cotações, desenhos e perguntas técnicas, para que os projetos avancem mais rapidamente e as equipes de manutenção não fiquem esperando.

Vantagens de serviço que importam no dia a dia

• · Resposta rápida em questões de dimensionamento e referência cruzada de números de peças existentes.

• · Suporte para pedidos de OEM e projetos, desde amostras até tiragens de grandes volumes.

• · Ajuda para problemas de pós-venda, incluindo ajustes de seleção quando seu processo for alterado posteriormente.
