Como escolher o medidor de vazão certo para o seu processo industrial?

Você já instalou um medidor de vazão e descobriu que as leituras nunca pareciam corretas? Ou talvez você esteja analisando aplicações de água, gás, petróleo e vapor de uma só vez e não tenha ideia por onde começar?

Escolher o medidor de vazão certo não é tão complicado quanto parece. Vamos analisar isso juntos – passo a passo – com base nas condições do mundo real.

1. Primeiro, o que exatamente você está medindo?

Esta é a pergunta mais básica – e aquela onde acontece a maioria dos erros. Diferentes meios de comunicação exigem diferentes princípios de medição.

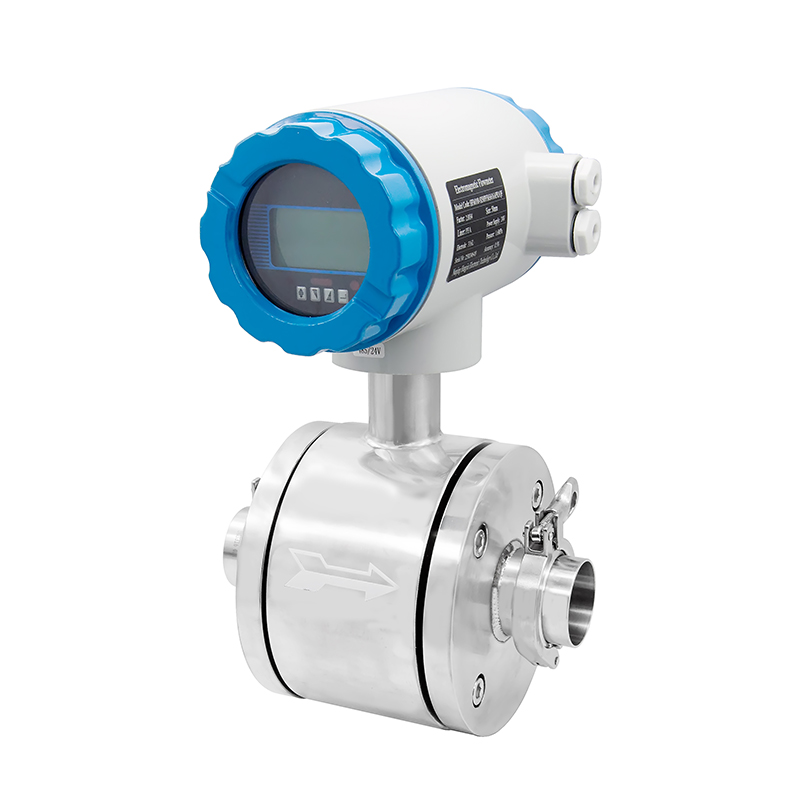

• Líquidos condutores (água da torneira, águas residuais, ácidos, lamas) → O medidor de vazão eletromagnético (HFM100) é a escolha óbvia. Sem peças móveis, sem queda de pressão e lida com mídia suja com facilidade.

• Líquidos limpos e de baixa viscosidade (diesel, gasolina, óleos leves, solventes) → Os medidores de turbina ou de engrenagem proporcionam resposta rápida e boa precisão.

• Líquidos de alta viscosidade (óleo lubrificante, xarope, asfalto) → Vá direto para o medidor de engrenagens (HFM650) . Permanece preciso mesmo quando o líquido é espesso.

• Gás ou vapor → Não tente usar medidor de água aqui. Medidores de vórtice ou de área variável (rotâmetro) são os medidores padrão.

• Líquidos corrosivos ou ultrapuros → Medidor eletromagnético com revestimento de PTFE e eletrodos de tântalo ou medidor ultrassônico sem contato.

2. Qual é a sua faixa de vazão e tamanho do tubo?

Cada medidor tem um “ponto ideal”. Execute-o muito baixo e a precisão será prejudicada; corra muito alto e você encurtará sua vida.

• Fluxos muito baixos (mL/min a alguns L/min) → Medidor de engrenagem (HFM650) ou um rotâmetro pequeno.

• Fluxos moderados a altos (m³/h) → Eletromagnético, turbina ou vórtice – depende do tamanho do tubo. Oferecemos tamanhos de DN6 a DN3000.

• Tubos grandes (acima de DN300) → Medidores eletromagnéticos ou de vórtice de inserção economizam custos sem sacrificar a confiabilidade.

Uma regra prática: mantenha seu fluxo operacional normal entre 30% e 80% do alcance máximo do medidor. Isso lhe dá o melhor equilíbrio entre precisão e longevidade.

3. Quão preciso você realmente precisa ser?

Para ser honesto, nem todo trabalho precisa de precisão de laboratório.

• Transferência de custódia ou dosagem de precisão → Medidor de engrenagem ou turbina de alta qualidade (±0,5% da leitura).

• Controle geral do processo → Eletromagnético ou vórtice é mais que suficiente (±0,5% a ±1% da taxa).

• Monitoramento de energia (vapor, ar comprimido) → Medidor Vortex (±1% da taxa) é o favorito da indústria.

• Apenas uma indicação local, sem necessidade de sinal → Rotâmetro de área variável (HFM400) – ponteiro simples, sem necessidade de energia.

Uma coisa a observar: verifique se a precisão é dada como "% da leitura" (precisão real) ou "% da escala completa" (o que pode ser enganoso em vazões baixas).

4. Não ignore a queda de pressão e o custo de energia

Alguns medidores de vazão criam resistência. Essa resistência custa energia – bomba ou compressor – que aumenta com o tempo.

• Queda de pressão zero → Eletromagnético, ultrassônico (nada gruda no fluxo).

• Queda de pressão muito baixa → Vórtice, turbina (obstrução muito pequena).

• Queda de pressão moderada → Medidor de engrenagem – mas para fluidos de alta viscosidade, isso raramente é uma preocupação.

• Maior queda de pressão → Rotâmetros, pequenas placas de orifício.

Se você estiver medindo em uma bomba grande ou em um sistema de gravidade, a escolha de um medidor de queda zero pode economizar eletricidade suficiente em um ano para se pagar.

5. Instalação e manutenção – facilidade no mundo real

O que realmente interessa aos engenheiros da fábrica: fácil de instalar, não quebra com frequência e simples de manter.

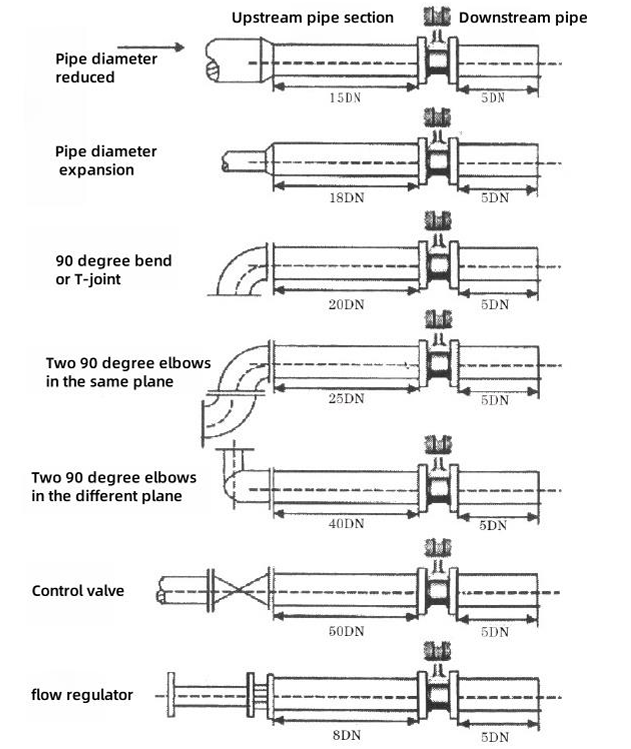

• É necessário tubo reto?
  Turbina e vórtice geralmente precisam de 5-10D a montante e 3-5D a jusante.
  Eletromagnético e vórtice são mais tolerantes (2‑5D) – ótimos para retrofits.

• Peças móveis?
  A turbina e a engrenagem possuem rotores ou engrenagens – elas precisam de meios limpos.
  Eletromagnéticos e vortex não possuem peças móveis – quase isentos de manutenção.

• Leitura local ou sinal remoto?
  Rotâmetros e medidores de turbina podem ser lidos no local.
  A maioria dos outros fornece 4-20 mA, pulso ou RS485 para a sala de controle.

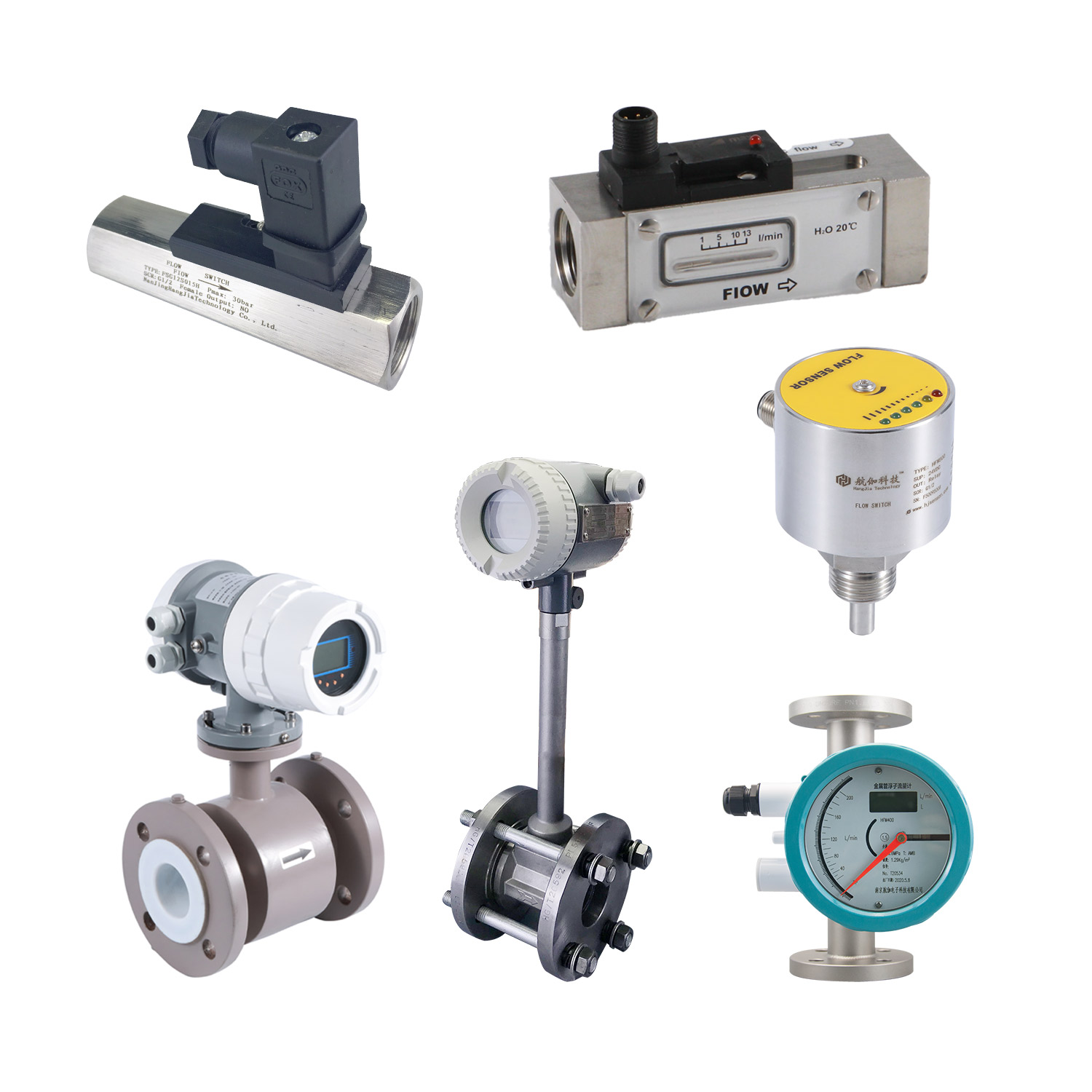

Visão geral – qual medidor para qual trabalho

Ainda não tem certeza? Deixe-nos ajudar

Escolher um medidor de vazão não precisa ser doloroso. Basta nos informar seu fluido, tamanho do tubo, vazão e que tipo de saída você precisa – nós recomendaremos o modelo certo. Nossa equipe de engenharia está disponível para uma consulta gratuita.
