Como funciona um transmissor de nível líquido ultrassônico?

Na automação industrial e controle de processos, a medição precisa dos níveis de líquido é vital para segurança, eficiência e confiabilidade. Uma das ferramentas mais eficazes para esta tarefa é o transmissor de nível de líquido ultrassônico . Com seus recursos de medição sem contato e desempenho robusto em ambientes severos, ele se tornou uma solução preferida em vários setores. Mas como funciona um transmissor de nível líquido ultrassônico ? Neste artigo detalhado, quebraremos o princípio de trabalho, exploraremos sua mecânica interna e abordaremos questões comuns em uma FAQ abrangente.

Compreendendo o princípio ultrassônico por trás do transmissor

Um transmissor de nível líquido ultrassônico opera usando o princípio da reflexão da onda sonora . Ele transmite pulsos ultrassônicos de alta frequência de um sensor (também conhecido como transdutor) em direção à superfície do líquido. Essas ondas viajam pelo ar e se recuperam quando atingem a superfície líquida. Ao medir o tempo necessário para o eco retornar , o dispositivo calcula a distância do sensor à superfície do líquido, determinando assim o nível de líquido.

Essa medição de tempo de voo depende da velocidade conhecida do som no ar , que é de aproximadamente 343 metros por segundo à temperatura ambiente. Aplicando a fórmula:
Distância = (velocidade do som do som × tempo) / 2 ,
O transmissor pode calcular com precisão o nível. A divisão por dois explica a viagem de ida e volta do sinal - sob a superfície líquida e de volta ao sensor.

É importante entender que temperatura, pressão e umidade podem influenciar a velocidade do som. É por isso que os transmissores de ponta geralmente incluem mecanismos de compensação de temperatura para manter a precisão da medição.

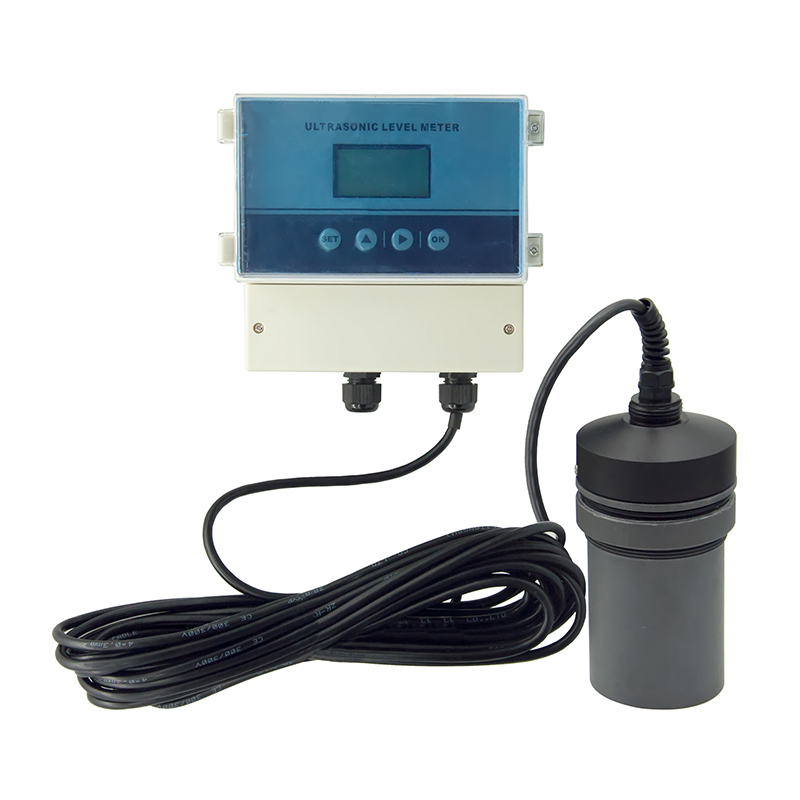

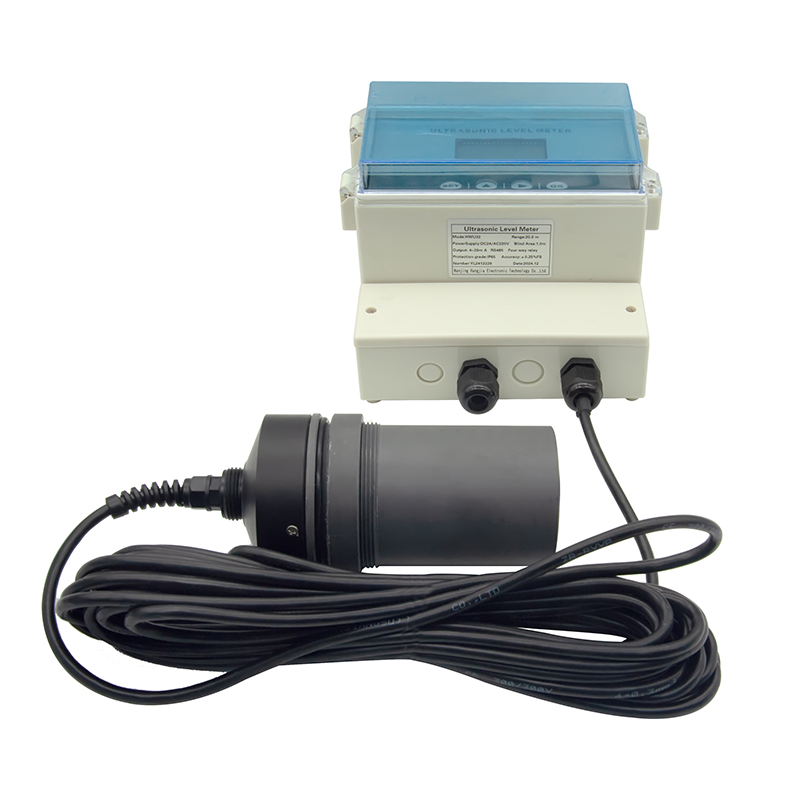

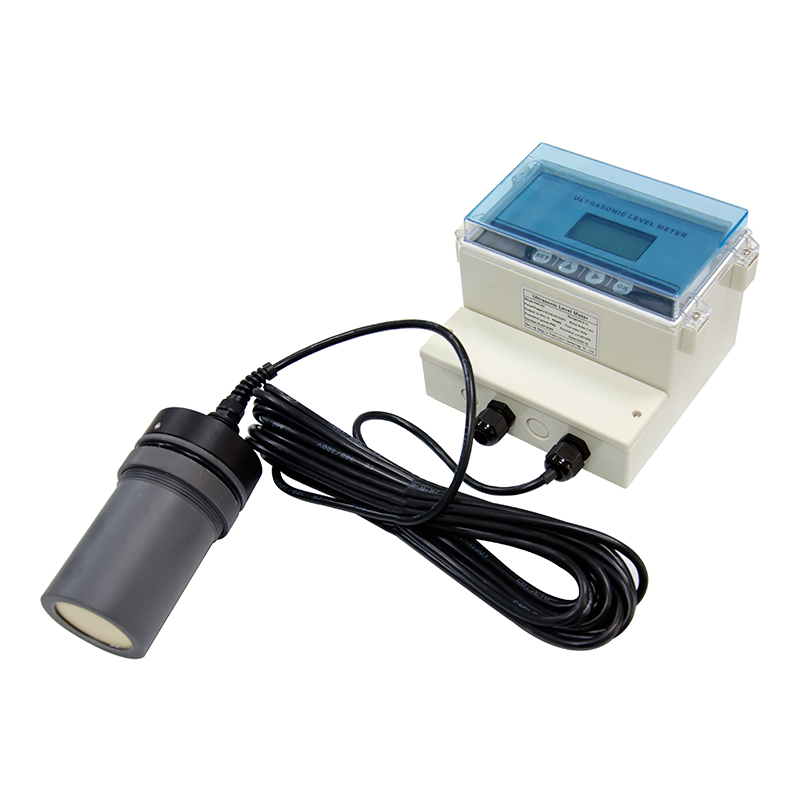

Componentes principais dentro de um transmissor de nível líquido ultrassônico

Para entender completamente como esses dispositivos funcionam, vamos quebrar os principais componentes de um transmissor típico de nível de líquido ultrassônico :

Cada componente desempenha um papel para garantir que o desempenho do dispositivo permaneça estável e preciso. Os dispositivos modernos também podem incluir processamento de sinal digital para eliminar o ruído e fornecer resultados mais precisos.

Mecanismo de trabalho passo a passo de um transmissor de nível líquido ultrassônico

Vamos percorrer a operação passo a passo para entender todo o processo com mais clareza:

1. Emissão de pulso :
   o microcontrolador ativa o transdutor para emitir uma explosão de ondas sonoras ultrassônicas direcionadas verticalmente até a superfície líquida.

2. Reflexão do sinal :
   Uma vez que o pulso atinge a superfície do líquido, ele reflete de volta em direção ao sensor. O eco é detectado pelo mesmo transdutor.

3. Medição do tempo :
   Um relógio interno de alta velocidade mede a duração entre o pulso inicial e o eco recebido. Mesmo as alterações em escala de milissegundos são detectadas com alta precisão.

4. Cálculo da distância :
   Usando a velocidade conhecida do som nas condições atmosféricas atuais, o sistema calcula a distância da superfície.

5. Conversão de nível :
   A distância calculada é subtraída da altura total do tanque (predefinida durante a configuração), produzindo o nível real de líquido.

6. Transmissão de saída :
   Finalmente, os dados de nível processado são convertidos em sinais de saída padrão (4-20 mA, RS485 ou Modbus) e transmitidos a controladores ou interfaces de máquinas humanas (HMI).

Esse método de medição não invasivo elimina a necessidade de contato direto com líquidos corrosivos, de alta pressão ou perigosos, garantindo a longevidade e a confiabilidade.

Vantagens e aplicações de transmissores de nível líquido ultrassônico

A tecnologia não é apenas eficaz-também é versátil e econômica . Aqui estão alguns benefícios importantes:

• Medição sem contato : reduz o risco de desgaste e contaminação.

• Livre de manutenção : sem peças móveis, o dispositivo requer manutenção mínima.

• Adaptável para ambientes agressivos : funciona bem em configurações empoeiradas, úmidas ou corrosivas.

• Compatibilidade de ampla gama : Adequado para água, óleo, produtos químicos, águas residuais e muito mais.

• Instalação e integração fácil : os designs plug-and-play os tornam ideais para projetos novos e de modernização.

As áreas de aplicação típicas incluem:

• Instalações de tratamento de água

• Tanques de armazenamento químico

• Refinarias de petróleo

• Processamento de alimentos e bebidas

• Fabricação farmacêutica

Graças ao seu desempenho confiável , o transmissor de nível de líquido ultrassônico continua sendo um item básico nos setores industrial, comercial e municipal.

Perguntas frequentes (FAQ)

Q1: Um transmissor de nível de líquido ultrassônico é afetado por espuma ou vapor?

Sim, em alguns casos. Camadas de espuma pesada ou vapor espesso podem dispersar ou absorver o sinal ultrassônico , reduzindo a precisão da medição. Alguns modelos avançados vêm com filtros ou algoritmos de sinal para minimizar esse impacto.

P2: Os transmissores de nível ultrassônico podem ser usados ​​ao ar livre?

Absolutamente. Muitos modelos apresentam gabinetes à prova de intempéries e com classificação IP projetados para condições externas, incluindo chuva, calor e poeira. No entanto, a blindagem e a instalação adequadas são necessárias para manter o desempenho ideal.

Q3: Qual a precisão dos transmissores de nível ultrassônico?

A maioria dos transmissores padrão oferece precisão dentro de ± 0,25%, para ± 1% da faixa em escala completa, dependendo do modelo e das condições ambientais. Os transmissores de ponta com compensação digital podem fornecer uma precisão ainda maior.

Q4: Qual é a faixa típica de um transmissor de nível ultrassônico?

A faixa de detecção varia de alguns centímetros a mais de 20 metros , dependendo do modelo. Sempre verifique a especificação para atender aos requisitos do seu aplicativo.

Q5: Que manutenção é necessária?

A inspeção de rotina para limpar a face do sensor e verificar o alinhamento adequado é geralmente suficiente. Poeira, teias de aranha ou acúmulo de sedimentos podem afetar o desempenho se não for abordado periodicamente.

Solucionar problemas comuns

Apesar de sua confiabilidade, os usuários podem ocasionalmente enfrentar problemas. Aqui está uma tabela rápida de problemas e soluções comuns :

A instalação e a calibração adequadas são cruciais para a operação livre de erros. Siga sempre o guia de instalação do fabricante e teste o sistema após a configuração.

Conclusão

O transmissor de nível líquido ultrassônico é uma solução comprovada e inteligente para o monitoramento contínuo de nível de líquido em tempo real. Do tratamento municipal de água à fabricação de ponta, ele combina precisão com facilidade de uso, oferecendo uma ferramenta não invasiva, de baixa manutenção e altamente adaptável para qualquer aplicação em que a medição do nível de líquido seja importante.

Esteja você gerenciando tanques, reservatórios ou silos, entendendo como os transmissores de nível líquido ultrassônico funcionam o capacita para fazer decisões de melhor instalação, manutenção e investimento. Sua mistura de ciência avançada e funcionalidade amigável os torna uma opção de primeira linha para as necessidades modernas de automação.
