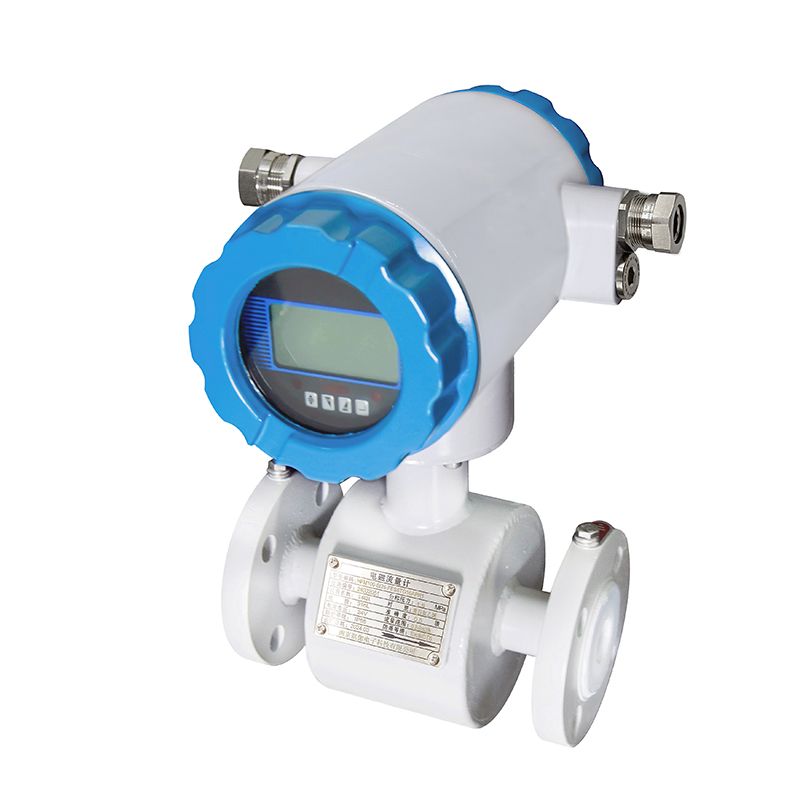

Como instalar corretamente um medidor de vazão
A precisão e a confiabilidade de um medidor de vazão dependem em grande parte da qualidade de sua instalação. Os medidores de vazão são frequentemente instalados em ambientes industriais com restrições de espaço, vibração ou variações de temperatura. A instalação adequada é essencial para garantir medições precisas e longa vida útil. Abaixo estão as principais etapas e considerações para instalar corretamente um medidor de vazão.

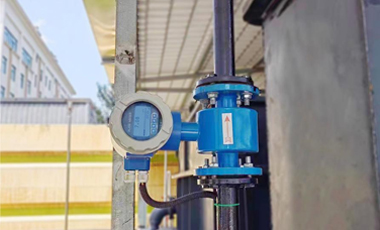

1. Escolhendo o local de instalação
Selecionar o local certo é o primeiro passo para garantir a precisão da medição. Diferentes tipos de medidores de vazão (turbina, eletromagnético, vórtice, etc.) têm requisitos específicos, mas alguns princípios gerais se aplicam:
Trechos de tubulação reta : A maioria dos medidores de vazão exige seções de tubulação reta antes e depois do medidor para estabilizar o perfil de vazão. Normalmente, pelo menos são recomendados Evite instalar próximo a cotovelos, válvulas ou redutores. 5 a 10 diâmetros de tubo a montante e 3 a 5 diâmetros a jusante .
Evite vibrações e choques : Instale o medidor de vazão em um local com vibração mínima. Vibração excessiva pode causar leituras erráticas, especialmente em medidores de turbina ou vórtice.
Controle de temperatura : Mantenha o medidor longe de fontes de calor extremo ou de flutuações rápidas de temperatura. Alguns medidores (por exemplo, ultrassônicos) são sensíveis a gradientes de temperatura.
Acessibilidade : Garanta espaço suficiente para limpeza, calibração e manutenção. O display ou os componentes eletrônicos devem ser facilmente legíveis.

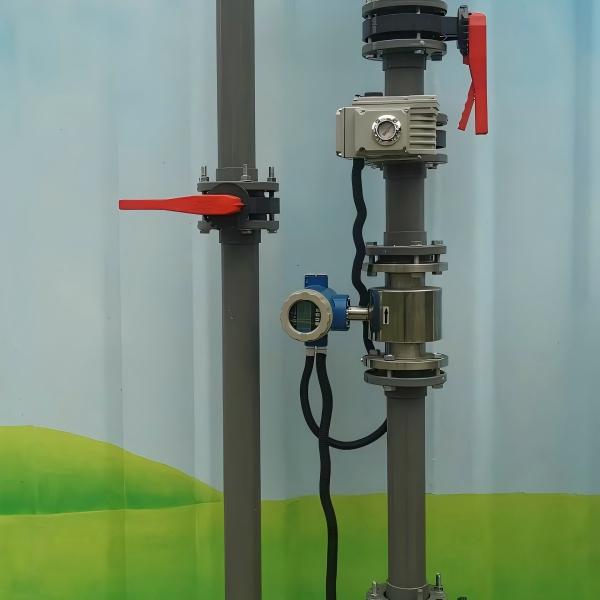

2. Etapas de instalação
Inspecione o medidor e a tubulação
Antes da instalação, verifique o medidor de vazão quanto a danos de transporte, especialmente os elementos sensores (por exemplo, pás do rotor, eletrodos ou faces do transdutor). Certifique-se de que o diâmetro interno do tubo corresponda ao tamanho do medidor e que o tubo esteja limpo e livre de detritos.Confirmar a direção do fluxo
A maioria dos medidores de vazão possui uma seta indicando a direção correta do fluxo. Instale o medidor de modo que a seta fique alinhada com o fluxo real do fluido. A instalação reversa causará leituras incorretas ou danos.Monte o medidor com segurança
Para medidores do tipo flange: Use juntas e parafusos para fixar o medidor entre os flanges do tubo. Aperte os parafusos uniformemente para evitar distorções.
Para medidores roscados: Use selante de tubo ou fita PTFE nas roscas, mas tome cuidado para não apertar demais, pois isso pode deformar o corpo do medidor.
Conecte os cabos elétricos (se aplicável)
Siga o diagrama de fiação fornecido pelo fabricante. Use cabos blindados para saídas de pulso ou analógicas e mantenha os cabos longe de linhas de alta tensão para evitar interferência elétrica.Aterramento (para medidores de vazão eletromagnéticos)
O aterramento adequado é fundamental para medidores magnéticos de vazão. Instale anéis ou eletrodos de aterramento conforme necessário e certifique-se de que o fluido seja condutivo.Ligar e verificar zero
Após a instalação, encha o tubo com fluido (evite funcionamento a seco para medidores de turbina) e ligue o medidor. Execute um ajuste zero, se necessário. Para medidores com display, verifique se a leitura está estável sem vazão.
3. Precauções -chave
Evite perturbações a montante
Não instale o medidor de vazão diretamente após bombas, válvulas ou curvas de tubos sem tubo reto suficiente. Use condicionadores de fluxo, se necessário.Evite bolsas de ar
Para medidores de vazão de líquidos, instale o medidor em um local onde o tubo esteja sempre cheio. Monte-o horizontalmente ou com uma ligeira inclinação ascendente para evitar acumulação de ar.Proteja o Sensor
Para medidores de turbina, o rotor é delicado – evite detritos em alta velocidade. Instale um filtro ou filtro a montante. Para medidores ultrassônicos, mantenha as faces do transdutor limpas.Respeite as classificações de pressão e temperatura
Certifique-se de que a pressão e a temperatura máximas de operação não excedam as especificações do medidor. A pressão excessiva pode danificar o sensor.Instalação Profissional
A calibração e a configuração inicial devem ser realizadas por engenheiros qualificados. Leia atentamente o manual do produto antes da instalação.
4. Questões e soluções comuns
Problema | Possível causa | Solução |
|---|---|---|
Leituras flutuantes | Vibração perto do medidor ou tubo reto insuficiente | Realoque o medidor ou instale almofadas antivibração; aumentar o comprimento do tubo reto. |
Deriva zero | Enchimento incompleto do tubo ou orientação de instalação errada | Certifique-se de que o tubo esteja cheio; ajuste o ângulo de instalação. Zere novamente após o preenchimento. |
Fluxo total impreciso | Fator K ou calibração incorreta | Verifique e insira novamente o fator K correto do certificado de calibração. |
Nenhum sinal de saída | Erro de fiação ou sensor danificado | Verifique as conexões elétricas; teste o sensor com um multímetro. |
Queda de pressão muito alta | Válvula parcialmente fechada, medidor subdimensionado ou obstrução na tubulação | Verifique a posição da válvula; use o tamanho adequado do medidor; tubo limpo. |
5. Conclusão
A instalação adequada de um medidor de vazão é fundamental para obter medições precisas e confiáveis e prolongar a vida útil do equipamento. Ao selecionar o local correto, seguir os procedimentos corretos de montagem, proteger o sensor e solucionar problemas comuns, você pode evitar falhas frequentes e garantir um desempenho ideal. Consulte sempre o manual do fabricante e, em caso de dúvida, consulte um engenheiro experiente.
