Como seleciono o transmissor de pressão de montagem de descarga correta?

Os transmissores de pressão de montagem descartáveis ​​são componentes cruciais na automação industrial moderna, especialmente em aplicações higiênicas e sanitárias, como processamento de alimentos, produtos farmacêuticos e biotecnologia. A escolha do modelo certo envolve uma profunda compreensão das demandas mecânicas, elétricas e ambientais do aplicativo. Este guia fornece uma quebra abrangente de como selecionar o transmissor de pressão de montagem de descarga direita , enquanto explora tecnologias relacionadas como 4-20mA transmissor de pressão de monte de montagem , transmissor de pressão de campo sanitário e transmissor de pressão tri-aclamação e transmissor de pressão.

Entendendo o que é um transmissor de pressão de montagem de descarga

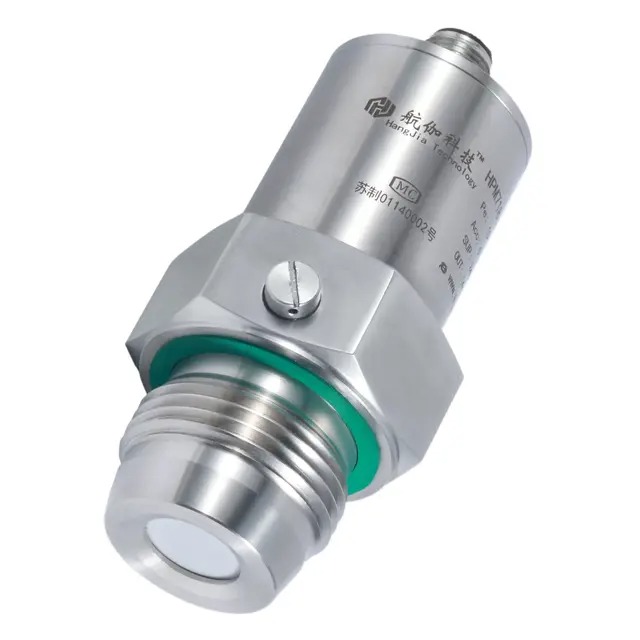

Um transmissor de pressão de montagem nivelado é um tipo de sensor de pressão projetado com um diafragma nivelado ou quase nivelado com a conexão do processo. Ao contrário dos sensores tradicionais, que têm superfícies de detecção recuadas, os projetos montados em descarga impedem o acúmulo de resíduos, tornando-os ideais para meios viscosos ou carregados de partículas.

Esses transmissores são especialmente populares em processos higiênicos, onde é essencial limpo fácil. Isso inclui alimentos, bebidas, laticínios e indústrias farmacêuticas. O design suave e limpo reduz o risco de contaminação e cumpre os procedimentos CIP (limpo no local) e SIP (esterilizar no local).

Critérios de seleção de chave para um transmissor de pressão de montagem descarregada

1. Compatibilidade da mídia

Sempre comece sua seleção entendendo o meio que está sendo medido. Se o seu fluido de processo for corrosivo, abrasivo ou propenso à cristalização, seu transmissor deverá ser construído a partir de materiais quimicamente resistentes, como aço inoxidável ou Hastelloy. Para aplicações sanitárias, o aço inoxidável 316L eletropolizado é a escolha preferida.

Além disso, um transmissor de pressão de campo sanitário de filme plano é ideal para meios pegajosos ou viscosos, como pastas, cremes ou lamas de alimentos, porque o diafragma nivelado impede o acúmulo de materiais.

2. Tipo de conexão do processo

Para aplicações sanitárias, são usados A conexão Tri-Clamp foi projetada para instalação rápida e remoção, reduzindo o tempo de inatividade e suportando protocolos de limpeza rigorosos. ​​transmissores de pressão tri-aclamação .

Ao selecionar uma unidade Tri-Clamp, verifique se o tamanho corresponde ao seu sistema de tubulação (por exemplo, 1,5 ', 2 ' ou 3 ') e se o material da junta é compatível com a temperatura do processo e a exposição química.

Requisitos de saída elétrica

Escolhendo entre 4-20mA e 0-10V saídas

Os sinais de saída mais comuns para transmissores de pressão industrial são 4-20mA e 0-10V . Escolher entre eles depende do seu sistema de controle e do ambiente de fiação:

Um transmissor de pressão de montagem de descarga de 4-20mA é tipicamente preferido para ambientes severos ou de longa distância devido à sua imunidade à interferência elétrica.

Para precisão digital, um sensor de pressão de diafragma de descarga digital de 4-20mA 0-10V pode oferecer sinais de saída analógica e digital, fornecendo flexibilidade para sistemas de controle legados e modernos.

Faixa de pressão e requisitos de precisão

Definindo a faixa de pressão operacional

Selecione um transmissor de pressão com um intervalo um pouco mais alto que a pressão operacional máxima. Se o seu processo geralmente funcionar em 6 bar, mas poderá aumentar para 10 bar, escolha um transmissor classificado para 12 bar para evitar fadiga e falha do sensor.

A precisão também é crítica, especialmente em sistemas de lotes ou doses. Um transmissor de pressão higiênico de diafragma nivelado geralmente oferece níveis de precisão de ± 0,1% a ± 0,5% da produção em escala completa, o que é suficiente para a maioria das aplicações sanitárias.

Considere o tempo de resposta também. Os tempos de resposta mais rápidos são críticos para processos dinâmicos, como linhas de enchimento ou ciclos de esterilização.

Considerações ambientais

Classificação IP, faixa de temperatura e requisitos de limpeza

Os transmissores de montagem descarregados usados ​​em ambientes farmacêuticos ou de alimentos devem suportar lavagens agressivas. Procure um alojamento com classificação IP67 ou IP69K para garantir a resistência à água e química.

Verifique se o sensor pode tolerar as temperaturas do processo e do ambiente, especialmente durante a limpeza de CIP/SIP, onde as temperaturas podem exceder 120 ° C.

Materiais e certificações também são essenciais. Em ambientes sanitários, os sensores devem cumprir com os padrões sanitários 3-A , FDA , ou requisitos de EHEDG , garantindo nenhum risco de contaminação.

Considerações adicionais e perguntas frequentes

Perguntas frequentes sobre transmissores de pressão de montagem de descarga

Q1: Qual é a principal vantagem de um diafragma nivelado sobre um sensor de pressão tradicional?
R: Os diafragmas descarregados impedem o acúmulo de materiais e são mais fáceis de limpar, tornando -os ideais para aplicações sanitárias e viscosas.

P2: Posso usar um transmissor de montagem nivelada em um ambiente não sanitário?
R: Sim, embora sejam projetados para aplicações sensíveis à higiene, seus recursos de fácil limpeza também são benéficos em ambientes industriais em geral com meios pegajosos ou particulados.

Q3: É melhor ir com uma saída de sinal digital ou analógico?
R: Saídas digitais oferecem melhor precisão e diagnóstico. No entanto, sinais analógicos como 4-20mA são mais compatíveis com sistemas herdados e têm confiabilidade comprovada.

Q4: As conexões Tri-Clamp são à prova de vazamentos?
R: Quando instalado corretamente com juntas e torque apropriados, as conexões Tri-Clamp são altamente confiáveis ​​e resistentes a vazamentos, mesmo sob pressão.

Conclusão

A escolha do transmissor de pressão de montagem de descarga direita requer o equilíbrio de vários fatores - tipo Media, padrões sanitários, compatibilidade de sinal, conexões mecânicas e condições ambientais. Na maioria das aplicações sanitárias e industriais, transmissores como o transmissor de pressão de campo sanitário de filme plano e o transmissor de pressão higiênico de nivelamento do diafragma fornece um desempenho confiável, durável e preciso.

Investir em um bem compatível transmissor de pressão de montagem de 4-20ma ou 4-20mA 0-10V o sensor de pressão de diafragma de descarga digital garante que sua operação permaneça compatível, eficiente e livre de dores de cabeça de manutenção. Reservar um tempo para avaliar seus requisitos específicos garante sucesso e confiabilidade a longo prazo.
