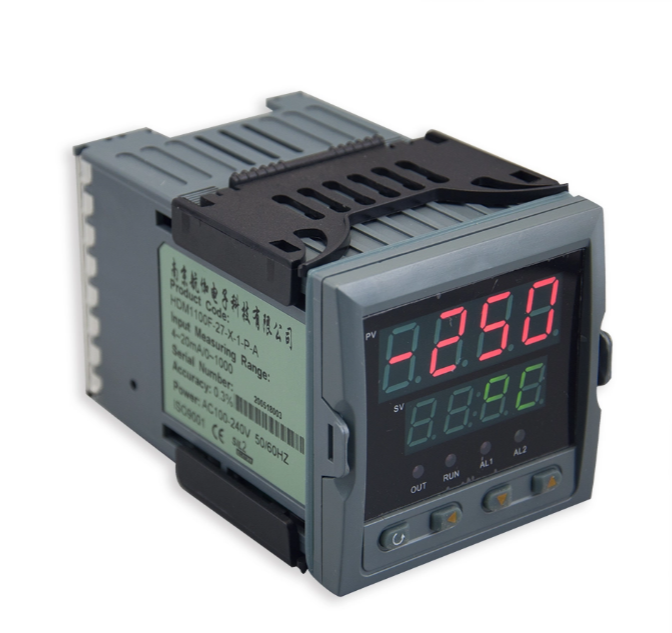

Controlador Digital de Loop Único para Entrada Industrial Universal HDM1100
| Quantidade: | |
|---|---|
Visão geral

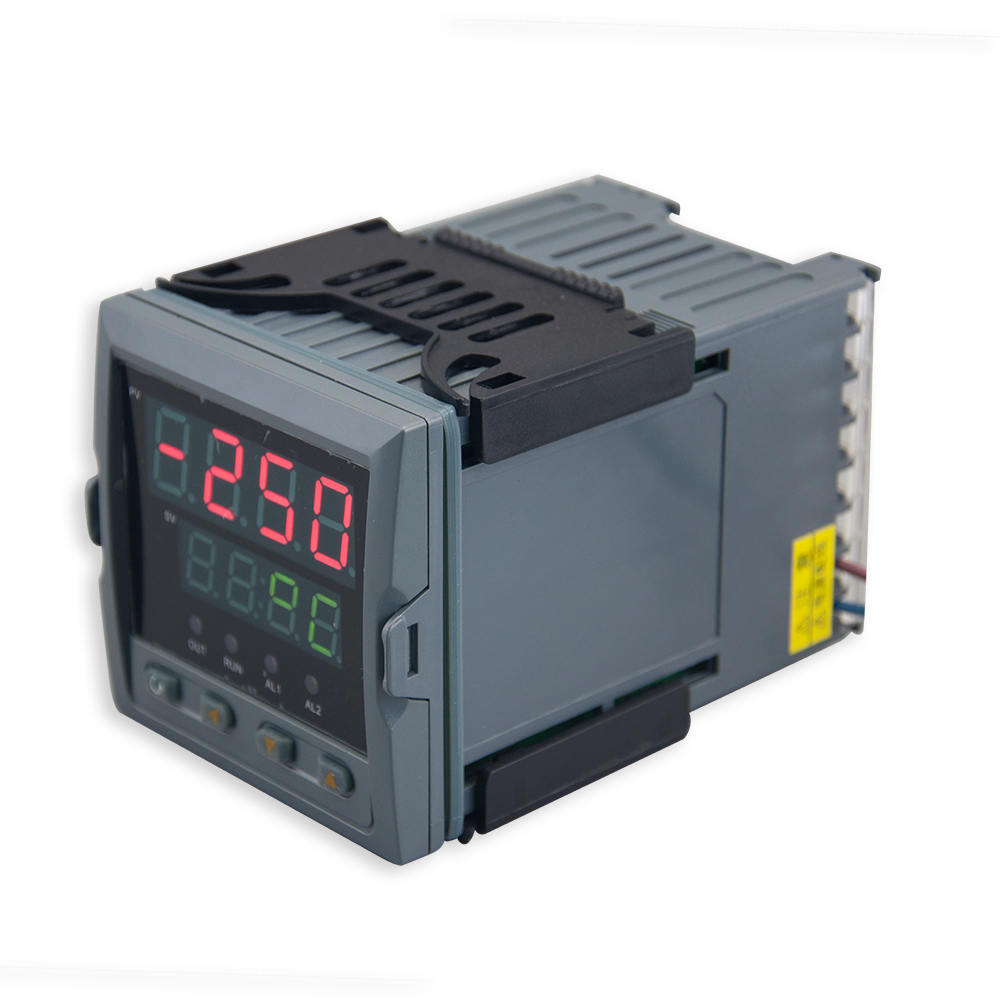

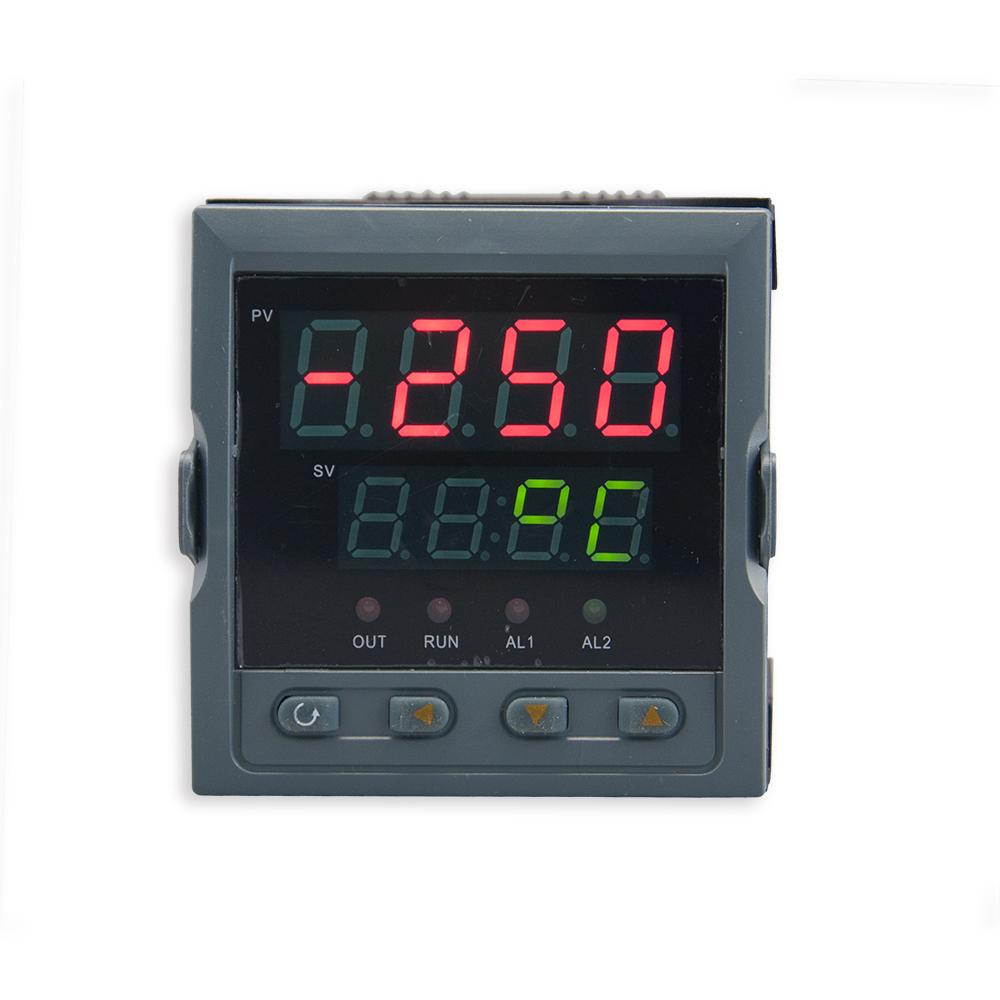

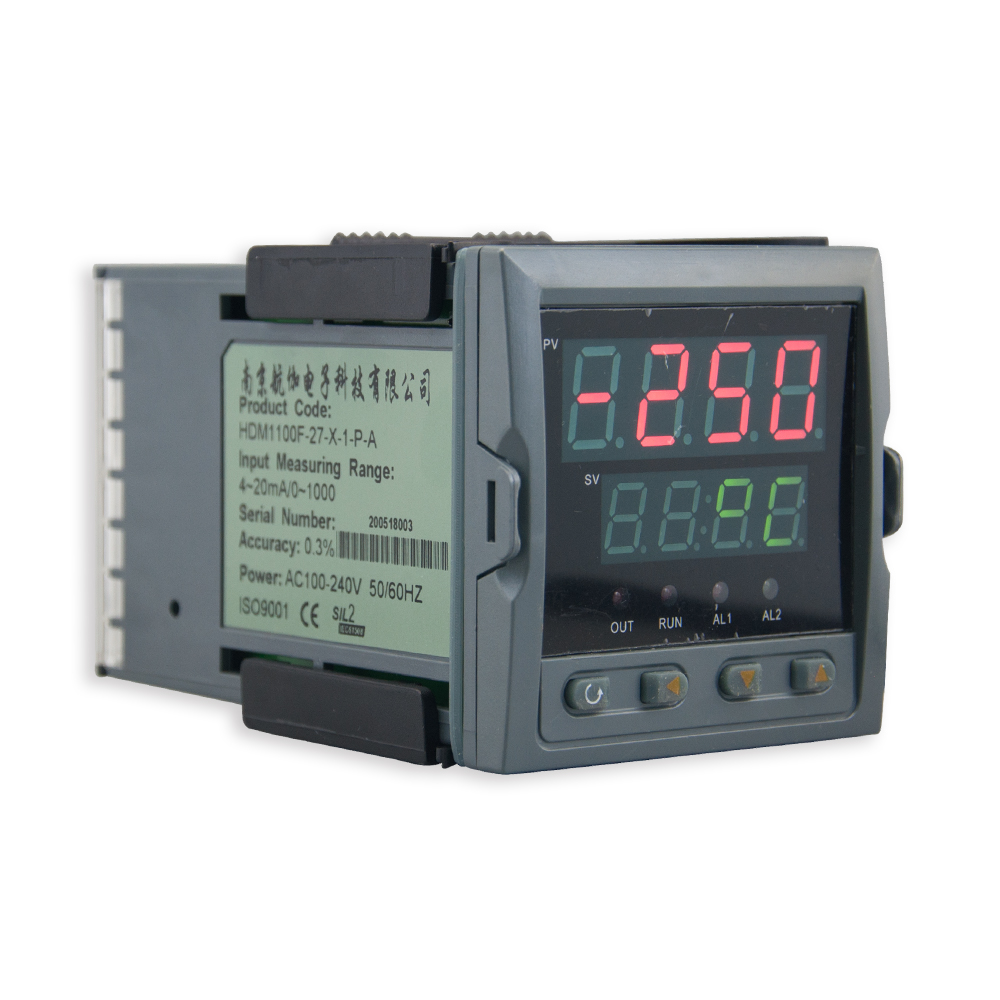

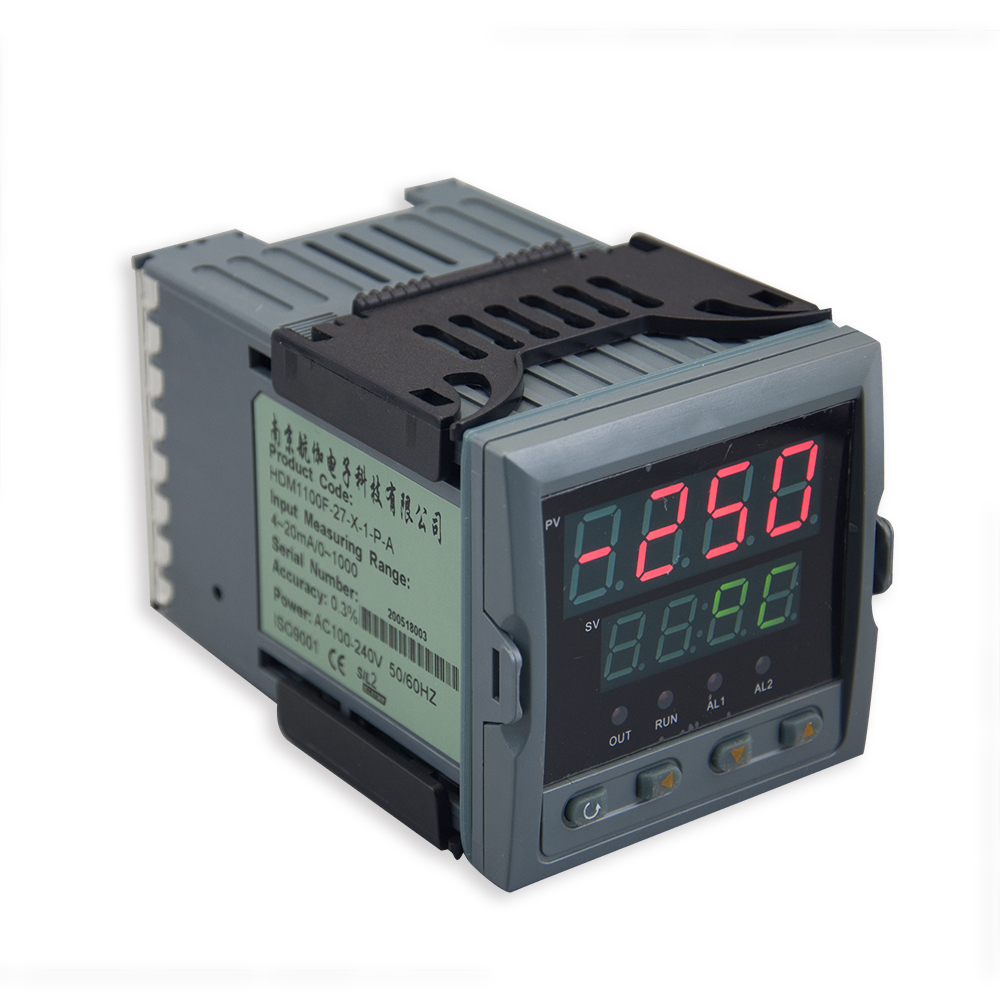

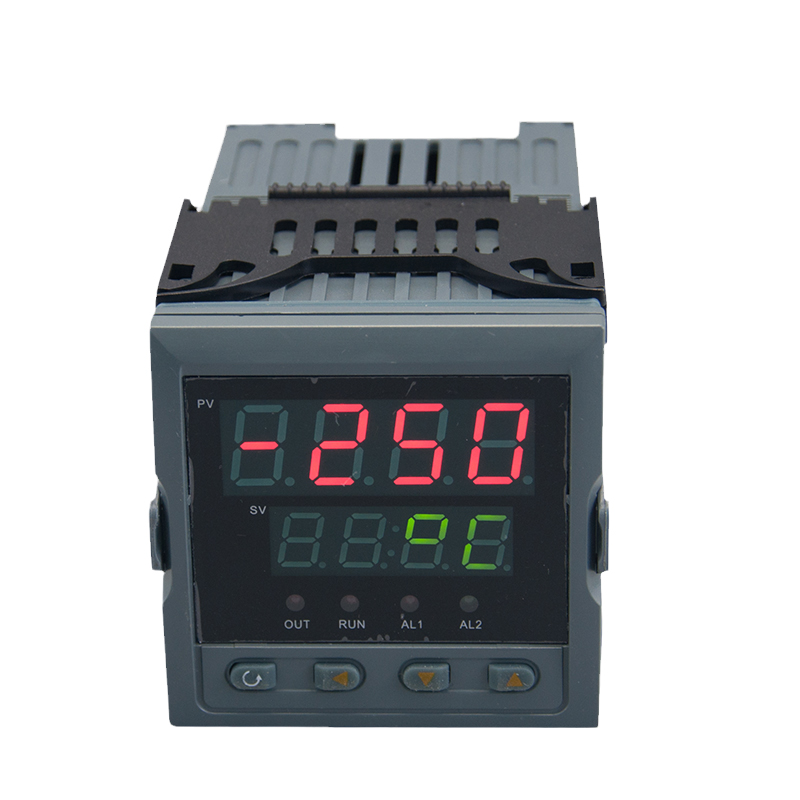

O controlador de display digital simples de loop único HDM1100 é um -instrumento de monitoramento e controle de processos industriais de alta confiabilidade desenvolvido para equipes profissionais de engenharia e integradores de sistemas industriais. Ele oferece -precisão de medição de classe 0,3, -displays LED duplos de 4 dígitos e suporta termopares, resistência térmica, tensão, corrente e entradas de transmissor, tornando-o ideal para -monitoramento em tempo real de temperatura, pressão, fluxo, nível e umidade em ambientes industriais exigentes. Este controlador compacto integra -saídas de alarme de 2 canais, -transmissão analógica de 1 canal ou comunicação Modbus RS485, -saída de alimentação DC24V de 1 canal e isolamento fotoelétrico completo entre circuitos de entrada, saída e potência. Ele aceita ampla entrada de energia (100–240 Vca/cc ou 12–36 Vcc) e usa -montagem de encaixe padrão, com sete tamanhos de painel para caber em diversos gabinetes de controle. Projetado para operação estável, ele funciona de forma confiável em -condições de 0–50°C e 5–85% UR sem condensação, suportando -aplicações de campo industriais autônomas de longo prazo.
Principais benefícios
Medição estável e de alta precisão

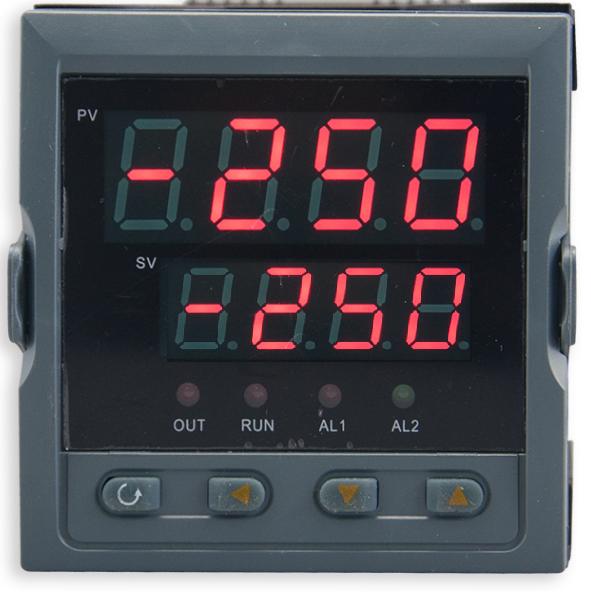

O controlador digital de loop único HDM1100 fornece -precisão de medição de classe 0,3 para garantir captura de dados consistente e confiável para parâmetros industriais críticos. As telas LED duplas de 4 -dígitos mostram claramente os valores do processo e os pontos de ajuste simultaneamente, enquanto a filtragem ajustável minimiza a flutuação da exibição para leituras suaves e estáveis sob -condições complexas no local.
Compatibilidade de entrada universal
Este controlador suporta vários tipos de sinais, incluindo vários termopares, resistência térmica Pt100/Cu50, entradas de 0–10V, 4–20mA e milivolts, com -cálculo de raiz quadrada para sinais de fluxo. Ele substitui facilmente vários medidores dedicados, simplificando o projeto do sistema e reduzindo o estoque de peças sobressalentes para clientes empresariais.
Saída e comunicação flexíveis
Equipado com -saídas de alarme de relé de 2 canais, -transmissão analógica isolada de 1 canal e comunicação RS485 Modbus RTU, o controlador de display digital HDM1100 se conecta perfeitamente a sistemas PLCs, DCS e SCADA para monitoramento remoto e controle centralizado. A -saída de alimentação de 24 Vcc integrada alimenta diretamente -transmissores de 2 fios, simplificando a fiação e reduzindo os custos de instalação.
Operação e instalação fáceis de -usar
Com uma interface de teclado simples e função de bloqueio de parâmetros, o instrumento permite configuração rápida sem treinamento complexo. Sete tamanhos de painel padrão (160×80mm, 96×96mm, 48×48mm, etc.) e -montagem de encaixe garantem fácil adaptação e integração do gabinete, reduzindo -o tempo de comissionamento no local.
Segurança e durabilidade aprimoradas
O isolamento fotoelétrico completo protege contra interferências e danos causados por surtos, prolongando a vida útil em ambientes industriais agressivos. A entrada de energia de ampla -faixa e a construção robusta garantem um desempenho estável sob flutuações de tensão, suportando -operação contínua e leve de manutenção.
Aplicações industriais do controlador de display digital HDM1100
O controlador de display digital de loop único HDM1100 serve como um núcleo estável de monitoramento e controle em indústrias de processo, fornecendo dados precisos e proteção confiável para sistemas de produção empresariais.
Fabricação e máquinas
Monitora e controla a temperatura de placas de aquecimento, fornos e sistemas de refrigeração; regula a pressão hidráulica, o fluxo de lubrificação e o status do equipamento para estabilizar a qualidade da produção e reduzir o tempo de inatividade.
Engenharia Petroquímica e Química
Medidas e alarmes de pressão de tubulação, nível de tanque, temperatura de reação e vazão de gás; suporta proteção de intertravamento para melhorar a segurança operacional e a conformidade.
Tratamento de Água e Sistemas Ambientais
Monitora o nível de água, vazão e pressão nas redes de abastecimento/drenagem de água; integra-se com sistemas de dosagem e circulação para uma operação estável e eficiente.
HVAC e gerenciamento de instalações
Controla a temperatura e a umidade em oficinas, armazéns e salas limpas; suporta ligação com unidades de ventilação e refrigeração para otimizar o consumo de energia.
Energia e equipamentos elétricos
Monitora a temperatura do gerador, a temperatura do óleo do transformador e os parâmetros do gabinete de distribuição; fornece aviso antecipado de condições anormais para evitar falhas.
Perguntas frequentes
Quais sinais de entrada o HDM1100 suporta?
Ele suporta termopares (K, S, B, E, T, J, R, N, Wre), resistência térmica (Pt100, Cu50, Cu100), tensão CC (0–5V, 1–5V, 0–10V), corrente CC (0–10mA, 4–20mA) e sinais de milivolts, com -processamento de raiz quadrada para aplicações de fluxo.
Quais opções de saída e comunicação estão disponíveis?
O controlador oferece -saídas de alarme de relé de 2 canais, -saída analógica isolada de 1 canal (4–20mA, 0–10V, etc.) e RS485 com protocolo Modbus RTU. Apenas uma função pode estar ativa no terminal de saída compartilhado; analógico e comunicação simultâneos requerem configuração separada.
Quais versões de fontes de alimentação são oferecidas?
Duas opções: A (100–240 V CA/CC, 50/60 Hz) e D (12–36 V CC), adequadas para redes de energia industriais e -equipamentos móveis/fora da rede.
Quais dimensões de montagem estão disponíveis?
Sete tamanhos padrão: 160×80mm, 80×160mm, 96×96mm, 96×48mm, 48×96mm, 72×72mm, 48×48mm, com recortes de painel correspondentes para ampla compatibilidade.
Como definir o tipo de entrada e a faixa de medição?
Entre no menu de parâmetros L2 configurando Loc=132, ajuste Pn para selecionar o código de entrada, depois defina PL (limite inferior) e PH (limite superior) para definir a faixa de medição; ponto decimal e filtragem também podem ser ajustados aqui.
