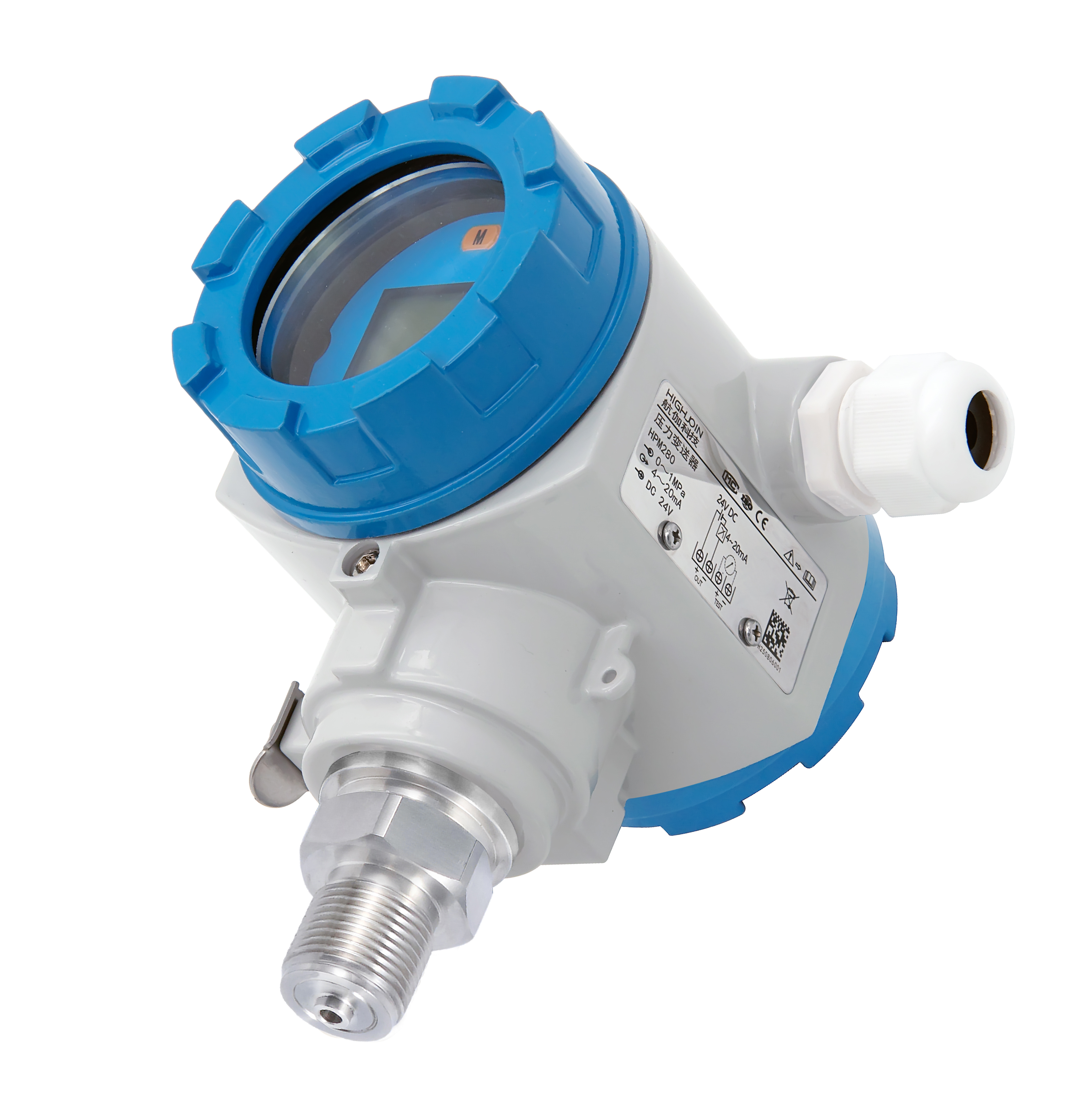

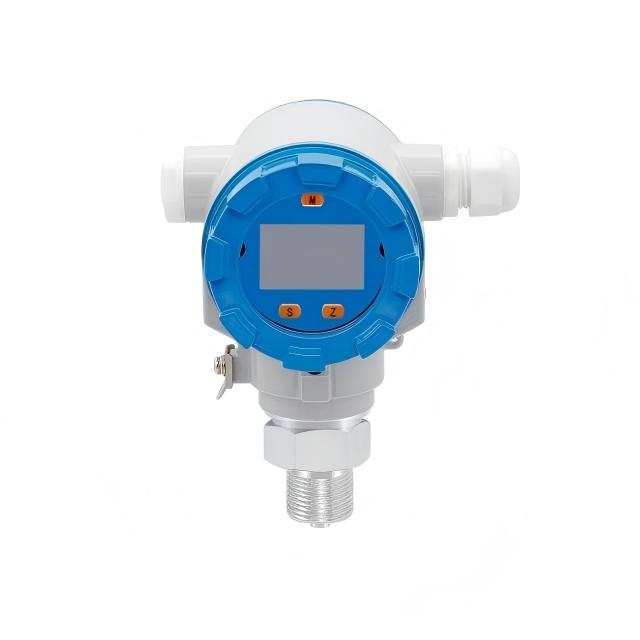

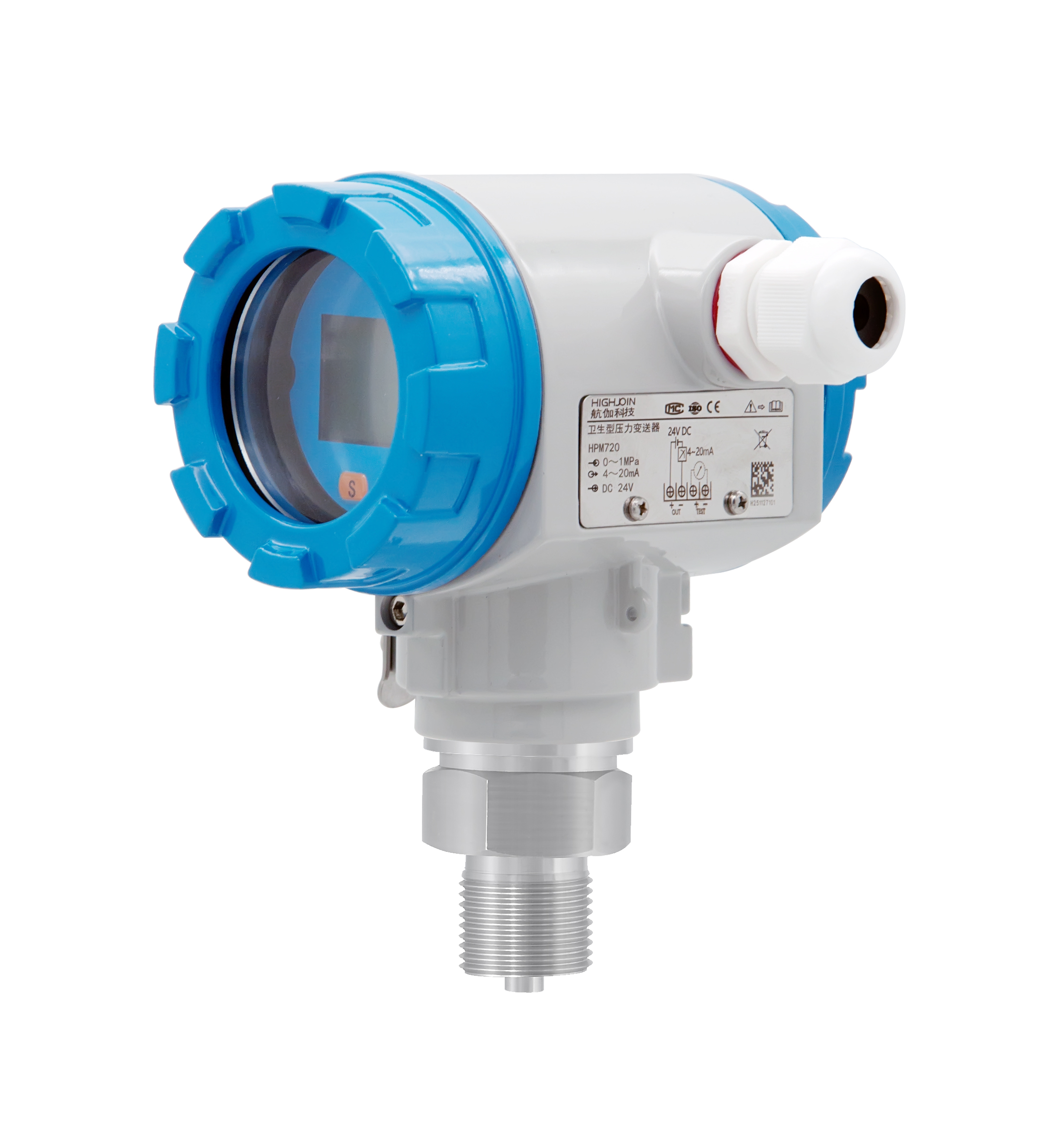

HPM280 Inteligente Proteção LCD Digital Display Transmissor de pressão
Faixa de pressão absoluta: 0 a 10 kPa…10 MPa
Sinal de saída: 4–20 mA, 4–20 mA + HART, 0–5 V ou 0–10 V
Precisão: ±0,5% padrão FS; ±0,25% FS opcional
Fonte de alimentação: 24 VCC nominal; 12–30 VCC
Proteção e Display: Caixa em liga de alumínio IP65 com display LCD de campo
Conexão ao Processo: M20 × 1,5, G1/2, G1/4 ou 1/2 NPT
| Quantidade: | |
|---|---|
Visão geral
O transmissor de pressão inteligente HPM280 combina medição de pressão, indicação local e uma saída remota padrão em um instrumento montado em campo. Ele usa um elemento sensor piezoresistivo de silício difuso com condicionamento de sinal, teste automático e corte a laser para compensação de temperatura.
Um LCD integrado permite que os operadores leiam a pressão do processo no ponto de instalação, enquanto a saída analógica selecionada ou habilitada para HART envia a medição para um PLC, DCS, gravador ou outro equipamento de controle. A caixa eletrônica em liga de alumínio tem classificação IP65 e inclui um prensa-cabo M20 × 1,5 para fiação de campo protegida.
O transmissor pode ser configurado para pressão manométrica ou absoluta. As opções de saída disponíveis incluem 4–20 mA, 4–20 mA com HART, 0–5 V e 0–10 V. Faixa de pressão, tipo de referência, saída, precisão, conexão de processo e material molhado devem ser especificados para cada pedido.
Características
Casca eletrônica de liga de alumínio com grau de proteção IP65.
Exibição no local com saída simultânea de 4 ~ 20MADC e outros sinais remotos.
Medidas de proteção de polaridade reversa e medidas instantâneas de proteção excessiva e de tensão excessiva.
Ponto zero ajustável e escala completa.
Forte capacidade anti-interferência e excelente estabilidade a longo prazo.

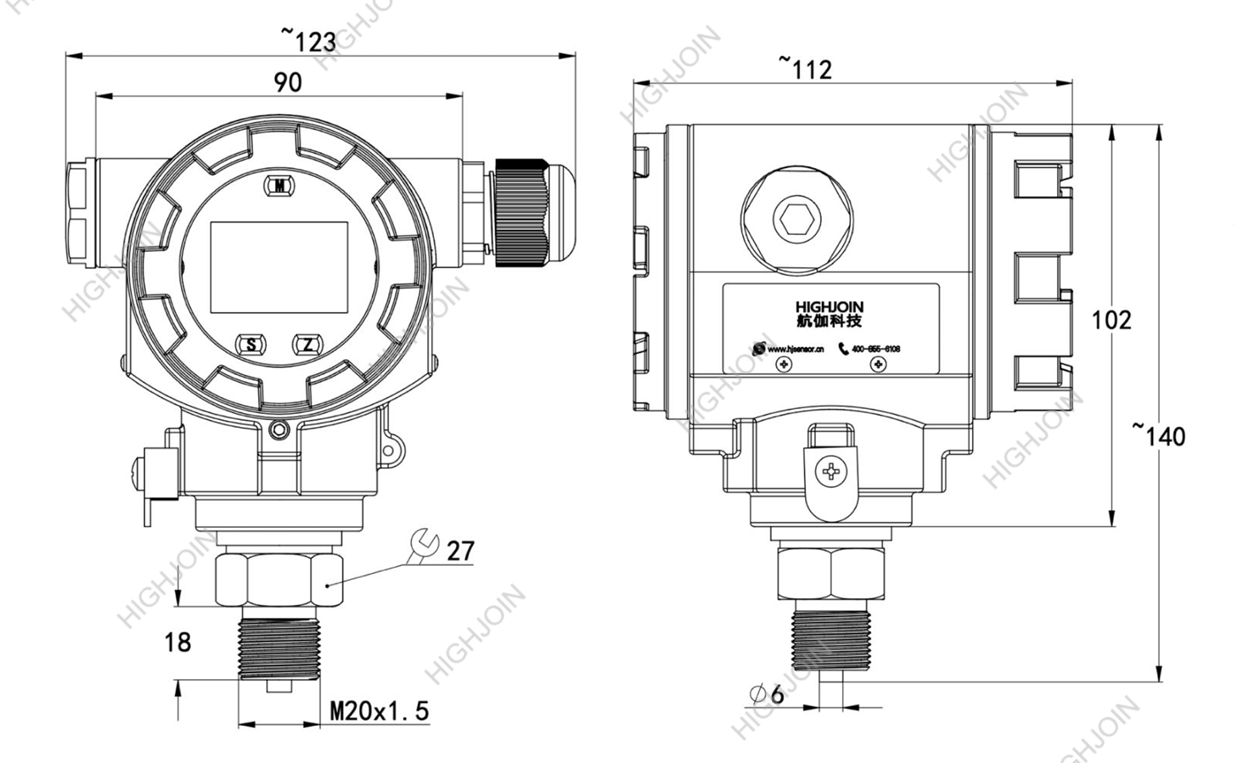

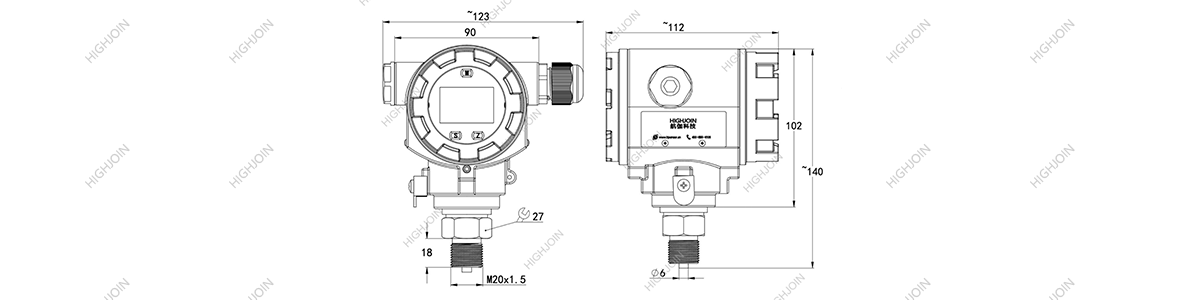

Dimensions
![HPM280尺寸图[1].png](http://imrorwxhmokjjr5q-static.micyjz.com/cloud/piBpnKrijnSRqlpjqrmojp/HPM280chicuntu1.png)
Aplicações industriais
O HPM280 destina-se ao monitoramento de pressão local e remoto em sistemas industriais em geral, incluindo:
Monitoramento de pressão na fabricação
Trabalho de metal
Químico
Elétrica
Várias operações industriais
Instalação e Comissionamento
Instalação Mecânica
Despressurize a linha antes de instalar ou remover o transmissor. Inspecione a porta, a vedação e as roscas e, em seguida, monte o transmissor verticalmente quando for prático.
Mantenha o instrumento longe de vibrações fortes e calor direto. Onde a vibração não puder ser evitada, use um suporte adequado, linha de impulso ou conexão remota aprovada para serviço de pressão.
Verificação da fiação
Confirme a versão de saída antes de fazer a fiação. Um loop de corrente de dois fios e uma saída de tensão de três fios não usam o mesmo arranjo de terminais.
Verifique a polaridade, a tensão de alimentação e a entrada do controlador, depois feche o invólucro e aperte o prensa-cabo antes de aplicar pressão.
Verificação de zero e span
Verifique zero sob a condição de referência correta antes do comissionamento. Aplique pontos de pressão conhecidos em toda a faixa e compare o display local, a saída elétrica e o instrumento de referência.
Se for necessário ajuste, registre os resultados como encontrados e como deixados. O ajuste de zero ou amplitude não substitui uma calibração completa quando a rastreabilidade é necessária.
Verificação final do sistema
Inspecione a instalação quanto a vazamentos, fiação estável e orientação legível do display. Confirme a escala do PLC ou DCS em relação ao alcance do transmissor.
Teste alarmes e intertravamentos através do sistema de controle onde eles fazem parte da aplicação.
