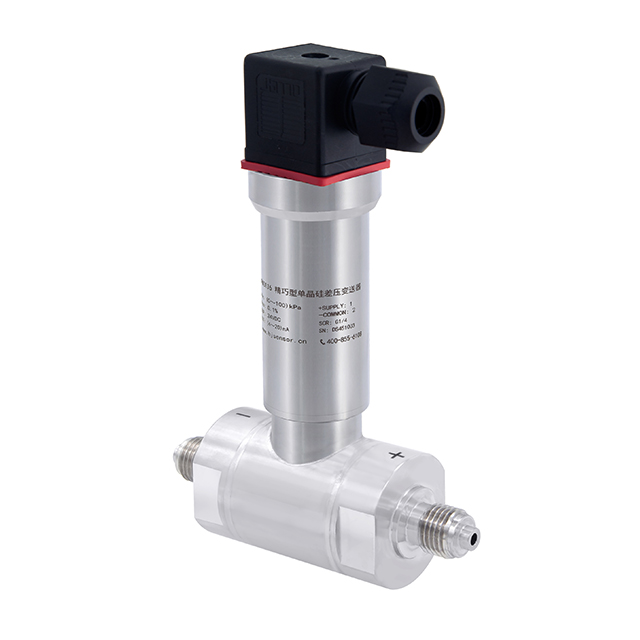

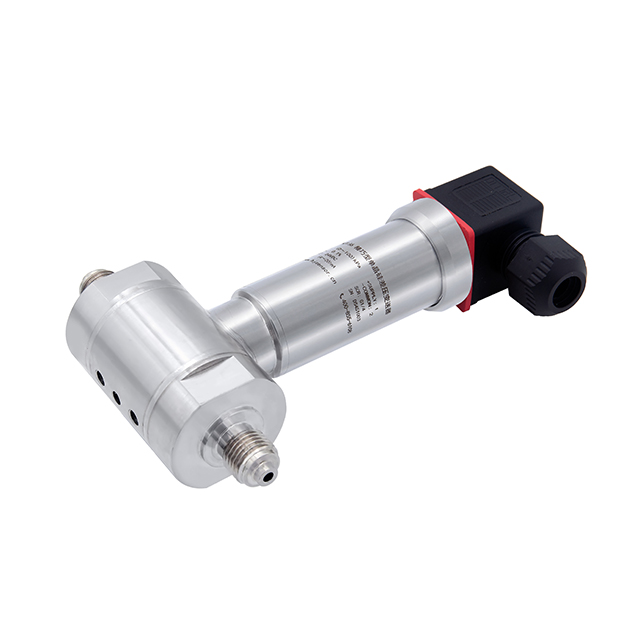

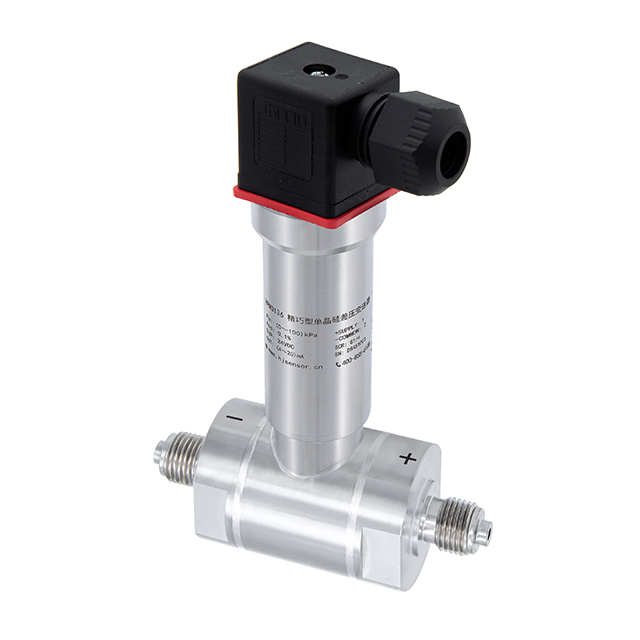

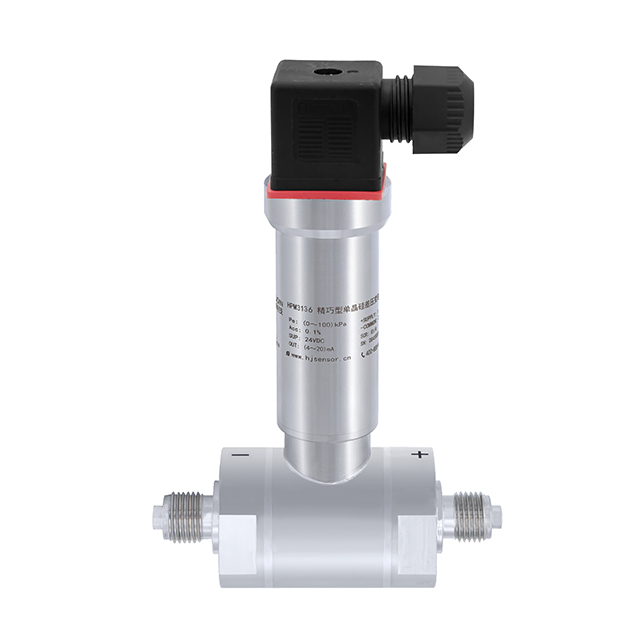

HPM3136 0-1KPA ~ 3MPA Monocristalina Silício Compacto Compacto Transmissor de Pressão Diferencial

HPM3136 0-1KPA ~ 3MPA Monocristalina Silício Compacto Compacto Transmissor de Pressão Diferencial

Faixa de medição diferencial: 0 ～ 1kpa… 3mpa

Sinal de saída: 4-20mA+Hart

Precisão: ± 0,2%， ± 0,1%

Download:
HPM3136 Differential Pressure Transmitter.pdf

Quantidade:
Status de disponibilidade:





Inquérito Adicionar a cesta

HPM3136 O transmissor de pressão diferencial compacto de silício monocristalino adota chip de pressão diferencial de alta estabilidade de silício monocristalino, que pode obter medição de alta precisão e alta sobrecarga. O produto possui um módulo de processamento de sinal incorporado, que realiza a combinação de pressão estática e compensação de temperatura e pode obter medição de alta precisão e manter uma boa estabilidade a longo prazo sob uma ampla gama de mudanças de pressão e temperatura estáticas. Ao mesmo tempo, o produto adota uma estrutura totalmente soldada, e a interface de pressão é uma conexão rosqueada, que pode ser instalada diretamente no pipeline de medição ou conectada através de um tubo de pressão. O produto é compacto e fácil de instalar, e é amplamente utilizado em pressão diferencial, nível de líquido, medição e controle de fluxo nos campos de controle de processos e monitoramento de equipamentos.

Descrição

Características

Parâmetros técnicos

HPM3136 O transmissor de pressão diferencial compacto de silício monocristalino adota chip de pressão diferencial de alta estabilidade de silício monocristalino, que pode obter medição de alta precisão e alta sobrecarga. O produto possui um módulo de processamento de sinal incorporado, que realiza a combinação de pressão estática e compensação de temperatura e pode obter medição de alta precisão e manter uma boa estabilidade a longo prazo sob uma ampla gama de mudanças de pressão e temperatura estáticas. Ao mesmo tempo, o produto adota uma estrutura totalmente soldada, e a interface de pressão é uma conexão rosqueada, que pode ser instalada diretamente no pipeline de medição ou conectada através de um tubo de pressão. O produto é compacto e fácil de instalar, e é amplamente utilizado em pressão diferencial, nível de líquido, medição e controle de fluxo nos campos de controle de processos e monitoramento de equipamentos.

Características

◆ Medição de pressão diferencial compacta

◆ Crystal Silicon High Stability Diference Pressure Chip

◆ Design de proteção contra diafragma de sobrecarga

◆ Alta precisão

◆ Tipo totalmente soldado

◆ Múltiplas conexões de processo

Parâmetros técnicos

Alcance, sobrecarga e precisão
Faixa nominal	1kpa	6kpa		40kpa	100kpa	400kpa	1mpa	3mpa	10mpa
Terminal positivo de um lado único	300kpa	16mpa		16mpa	16mpa	16mpa	16mpa	16mpa	16mpa
Terminal negativo de lado único	150kpa	16mpa		16mpa	16mpa	16mpa	16mpa	16mpa	16mpa
Pressão estática do lado duplo	5mpa	25mpa		25mpa	25mpa	25mpa	40mpa	40mpa	40mpa
Precisão	0,1%	0,075%		0,075%	0,075%	0,075%	0,075%	0,075%	0,075%
Meio de medição			Vários líquidos e gases compatíveis com materiais de contato
Sinal de saída			4 ~ 20mA _DC+Hart
Fonte de energia			12 ~ 30VDC
Faixa de compensação de temperatura			-10 ~ 70 ℃
Coeficiente de temperatura de zero			± 0,2%FS (intervalo de compensação de temperatura, 1kpa) ± 0,1%FS (intervalo de compensação de temperatura, outros intervalos)
Coeficiente de temperatura de escala completa			± 0,2%FS (intervalo de compensação de temperatura, 1kpa) ± 0,1%FS (intervalo de compensação de temperatura, outros intervalos)
Medição de mússio T Emperature			-40 ~ 120 ℃
Temperatura ambiente			-40 ~ 80 ℃
Armazenamento T Emperature			-40 ~ 80 ℃
Grau de proteção			IP65
Proteção de curto -circuito			Com
Proteção de polaridade reversa			Sem danos, o circuito não funciona
Conexão do processo			Npt1/4 feminino feminino (padrão), fios masculinos G1/4, M20 × 1,5 fios masculinos, outros personalizados
Resistência ao isolamento			> 200mΩ ， 500VDC
Força dielétrica			<2MA 500VAC (aplique 500VAC 50Hz TELTAGE, sem quebra ou arco por 1 minuto)
