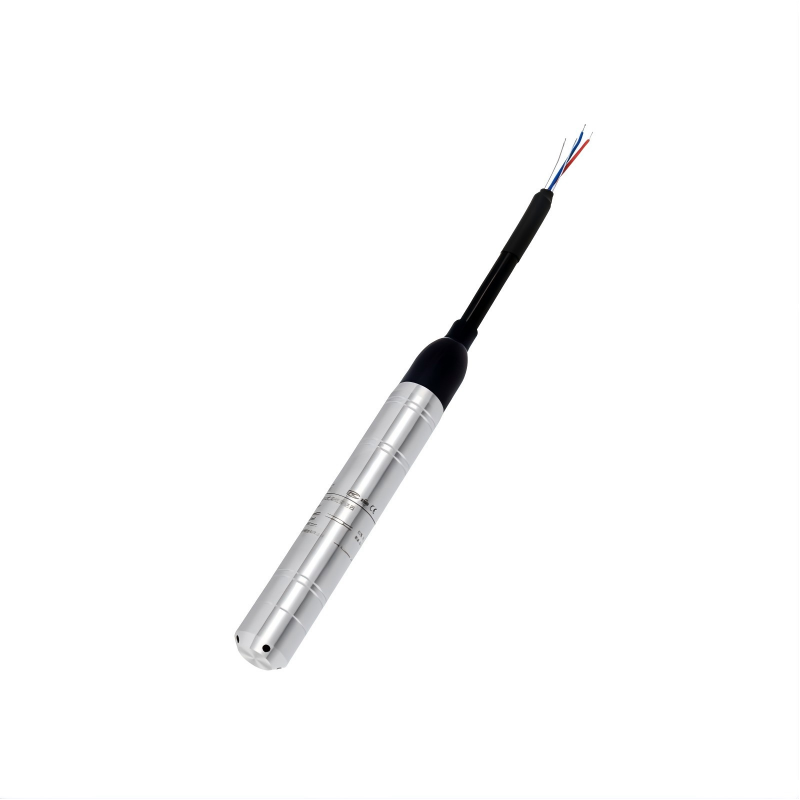

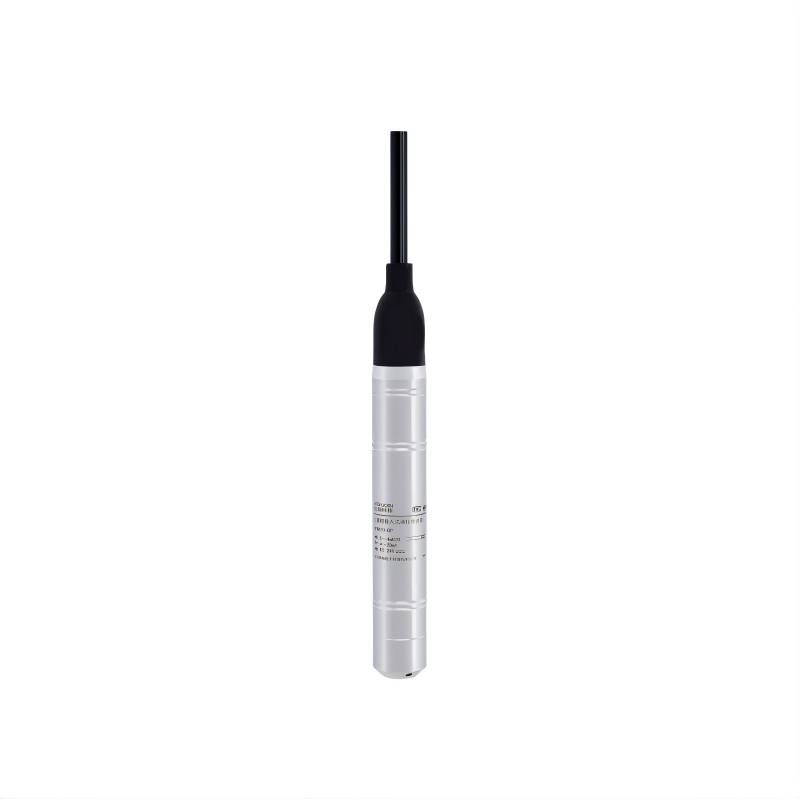

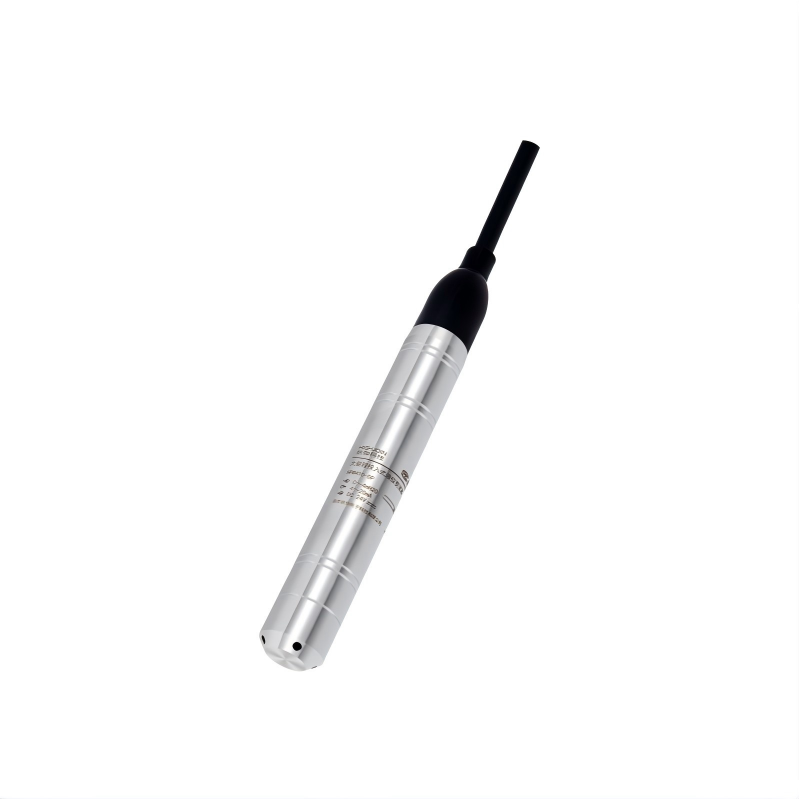

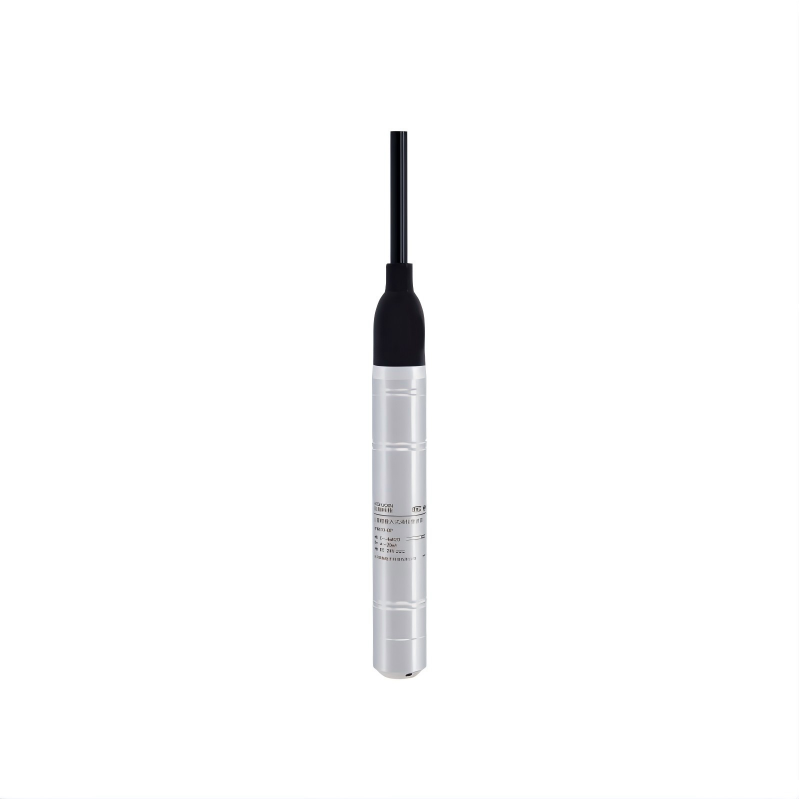

HPM410-DP 0~200...2000mH2O Transmissor de nível submersível de grande alcance

Faixa de nível: 0 ～ 0,5… 50mh2o

Sinal de saída: i²C

Download da folha de dados:
HPM410-DP Large Range Submersible Level Transmitter.pdf

Quantidade:
Status de disponibilidade:





Inquérito Adicionar a cesta

Visão geral

O transmissor de nível submersível de grande alcance HPM410-DP apresenta uma estrutura submersível totalmente selada. Este transmissor utiliza um sensor de pressão que foi submetido a testes de estabilidade e confiabilidade de longo prazo, juntamente com um circuito de condicionamento de sinal de alta precisão, tudo alojado em uma caixa de aço inoxidável. Esta estrutura integrada e sinal padronizado proporcionam conveniência para uso em campo e controle automatizado. Um cabo dedicado é vedado ao invólucro, permitindo imersão prolongada em líquidos compatíveis com os materiais estruturais do transmissor. O invólucro emprega um processo totalmente soldado e múltiplas camadas de vedação confiável são incorporadas nas conexões do invólucro, cabo e outros componentes. Os componentes internos são totalmente encapsulados, garantindo uma longa vida útil. Um cabo anti-arrasto opcional com cabo de aço integrado está disponível para maior resistência à tração.

O transmissor de nível submersível de grande alcance HPM410-DP apresenta grande profundidade de medição, tamanho pequeno e facilidade de uso. É adequado para medição e controle de nível de água em lagos e oceanos, poços profundos e exploração hidrológica.

Características

Amplo alcance, de 200 metros a 2.000 metros
Estrutura submersível integrada, 25 mm de diâmetro, fácil instalação
Projeto de estrutura múltipla de proteção e vedação, classificação IP68
Tecnologia dupla anticondensação e anticondensação
Processo de soldagem total
Processo de soldagem do núcleo, sem anel de vedação, baixo risco de vazamento
Proteção opcional contra raios

Aplicações

Lagos
Oceanos
Poços Profundo
Exploração Hidrológica
Equipamento Marítimo

Descrição

Parâmetros técnicos

Visão geral

O transmissor de nível submersível de grande alcance HPM410-DP apresenta uma estrutura submersível totalmente selada. Este transmissor utiliza um sensor de pressão que foi submetido a testes de estabilidade e confiabilidade de longo prazo, juntamente com um circuito de condicionamento de sinal de alta precisão, tudo alojado em uma caixa de aço inoxidável. Esta estrutura integrada e sinal padronizado proporcionam conveniência para uso em campo e controle automatizado. Um cabo dedicado é vedado ao invólucro, permitindo imersão prolongada em líquidos compatíveis com os materiais estruturais do transmissor. O invólucro emprega um processo totalmente soldado e múltiplas camadas de vedação confiável são incorporadas nas conexões do invólucro, cabo e outros componentes. Os componentes internos são totalmente encapsulados, garantindo uma longa vida útil. Um cabo anti-arrasto opcional com cabo de aço integrado está disponível para maior resistência à tração.

O transmissor de nível submersível de grande alcance HPM410-DP apresenta grande profundidade de medição, tamanho pequeno e facilidade de uso. É adequado para medição e controle de nível de água em lagos e oceanos, poços profundos e exploração hidrológica.

Características

Amplo alcance, de 200 metros a 2.000 metros
Estrutura submersível integrada, 25 mm de diâmetro, fácil instalação
Projeto de estrutura múltipla de proteção e vedação, classificação IP68
Tecnologia dupla anticondensação e anticondensação
Processo de soldagem total
Processo de soldagem do núcleo, sem anel de vedação, baixo risco de vazamento
Proteção opcional contra raios

Aplicações

Lagos
Oceanos
Poços Profundo
Exploração Hidrológica
Equipamento Marítimo

Faixa de pressão	0~200... ₂2000mHO Nota: As unidades de medida podem ser convertidas para ftH ₂O@4℃, inH ₂O@4℃, m, mm, etc. Fornece o valor da densidade do meio de medição quando a unidade é m, mm, etc.
Sobrecarga	1,5 vezes a faixa de pressão da escala completa
Meio de medição	Vários líquidos compatíveis com o material de contato
Sinal de saída/fonte de alimentação (opção 1)	2 fios 4~20mA / Vs=8~30V
Sinal de saída/fonte de alimentação (opção 2)	Modbus-RTU/RS485 de 4 fios / Vs=10~30V (O comprimento do cabo deve ser inferior a 1200 metros)
Precisão	±0,5%FS (típico, @25℃), ±0,2%FS (opcional, @25℃)
Estabilidade a longo prazo	±0,3%FS/ano (0,5G), ±0,2%FS/ano (0,2G)
* A precisão está em conformidade com IEC 60770 (não linearidade, histerese, repetibilidade)
Faixa de temperatura de compensação	-10~70℃ (0,5G) -10~80℃ (0,2G) Nota: Para faixa ≤20kPa, consulte.
Coeficiente de temperatura de zero	±1,5%FS (Referência 25℃, na faixa de temperatura de compensação); (0,5G) ±1,0%FS (Referência 25℃, na faixa de temperatura de compensação); (0,2G)
Coeficiente de temperatura de escala completa	±1,5%FS (Referência 25℃, na faixa de temperatura de compensação); (0,5G) ±1,0%FS (Referência 25℃, na faixa de temperatura de compensação); (0,2G)
Temperatura de operação	-40 ~ 80 ℃
Temperatura média	-40 ~ 80 ℃
Temperatura de armazenamento	-40 ~ 85 ℃
Grau de proteção	IP68 (para sonda)
Proteção de polaridade reversa	Sem danos, circuito inoperante
Resistência ao isolamento	>20MΩ,500VCC
Força dielétrica	<2mA 500VDC (Aplique tensão de teste de 500VAC 50Hz, sem quebra ou arco por 1 minuto)
