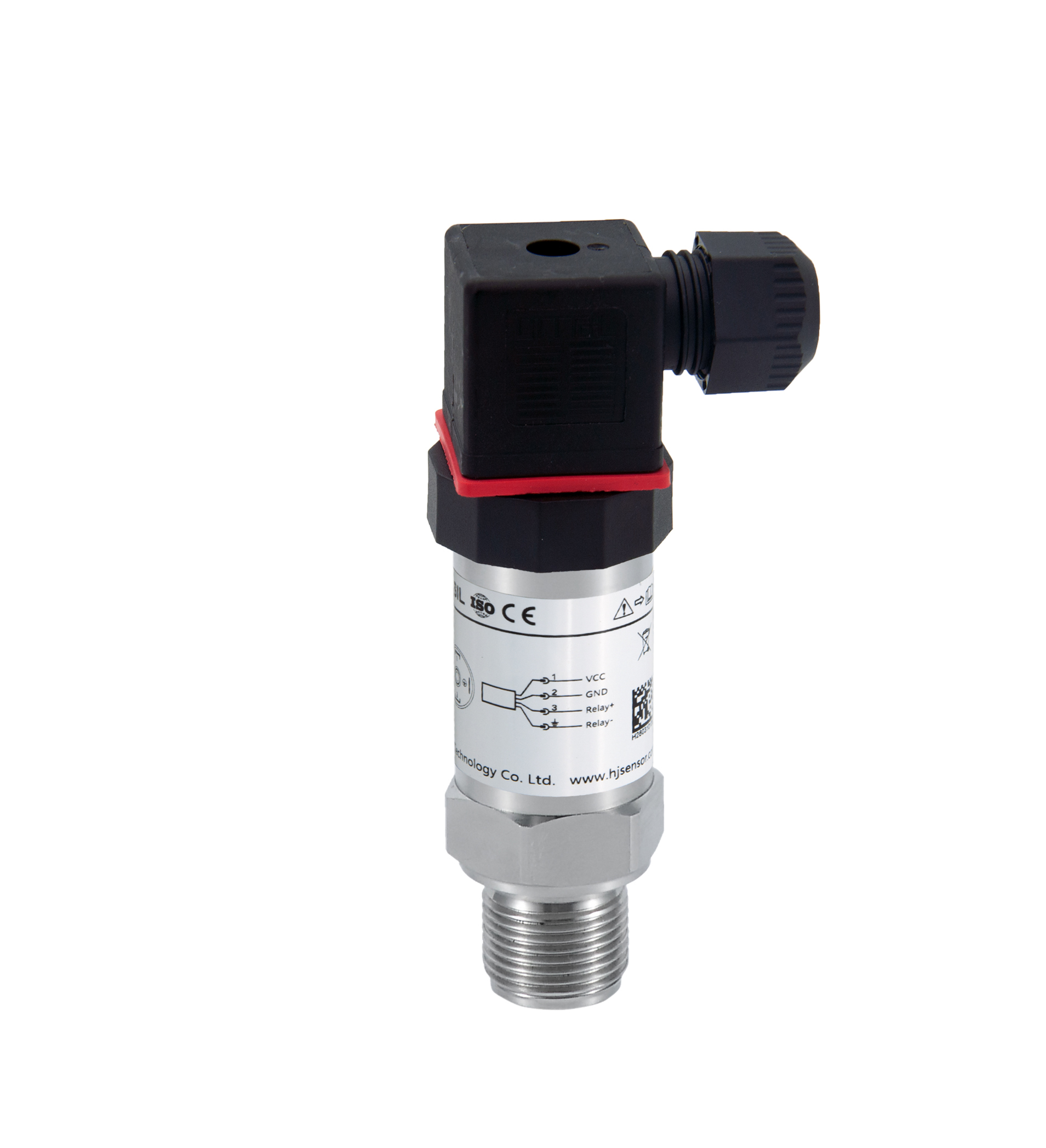

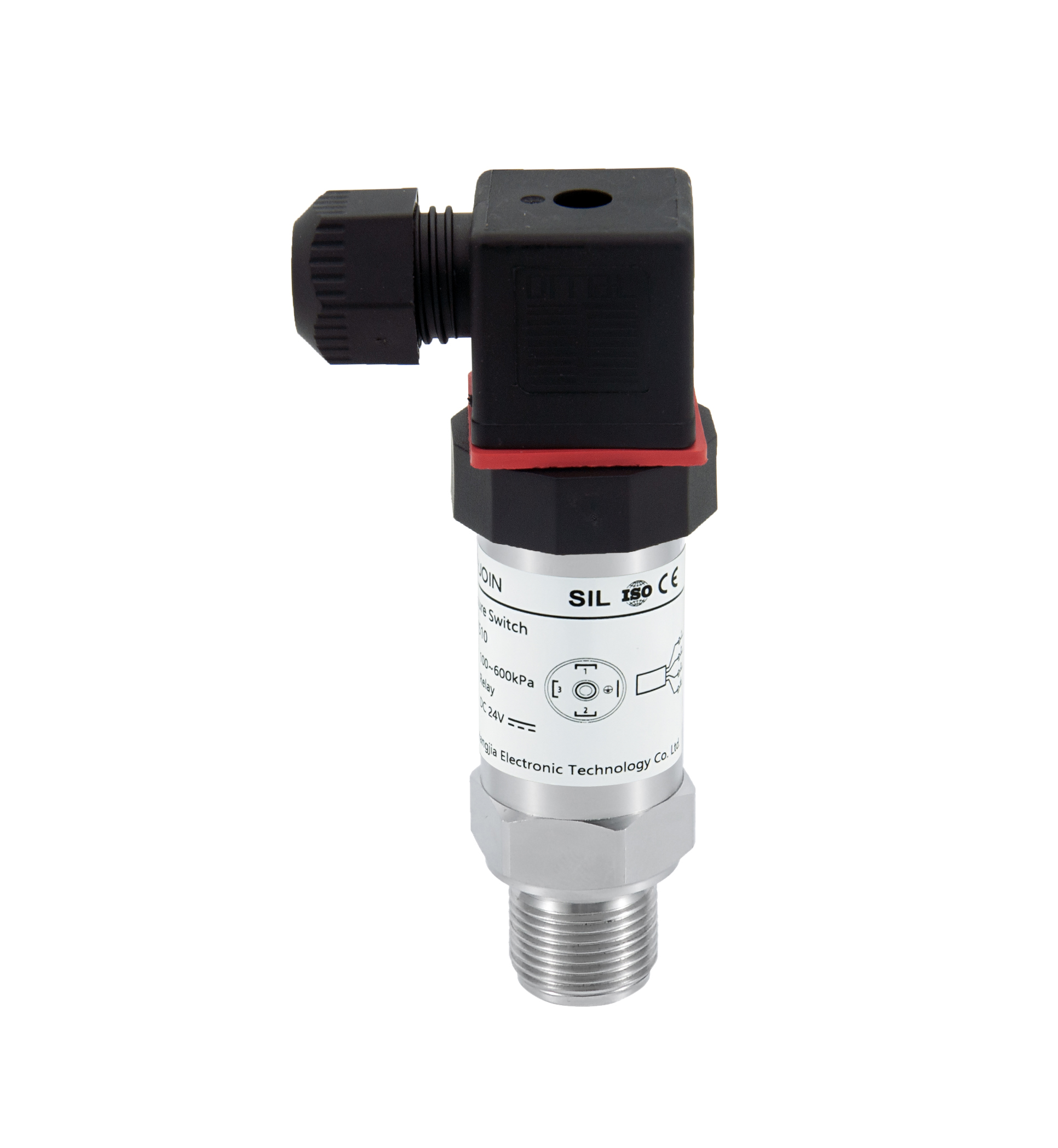

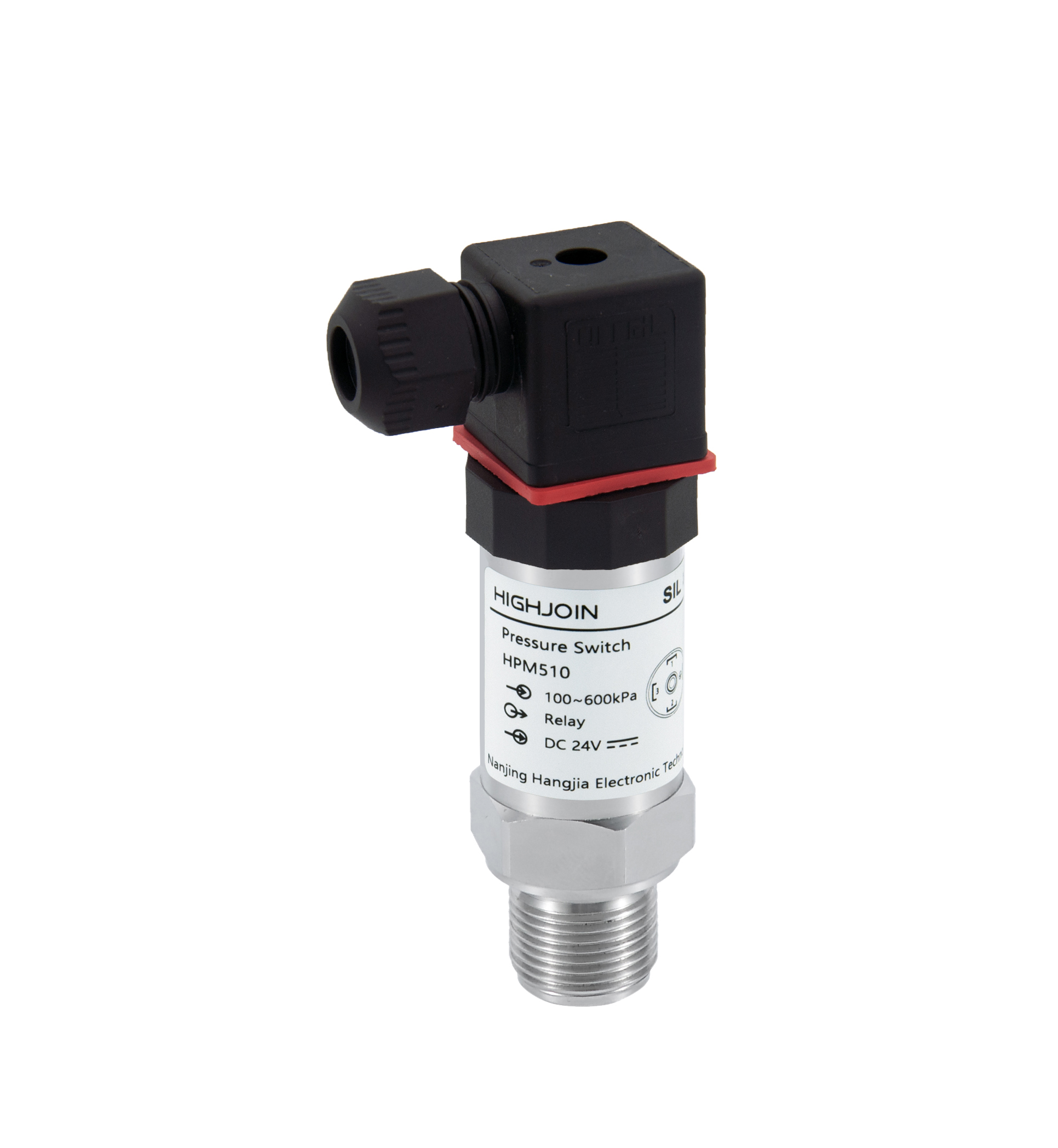

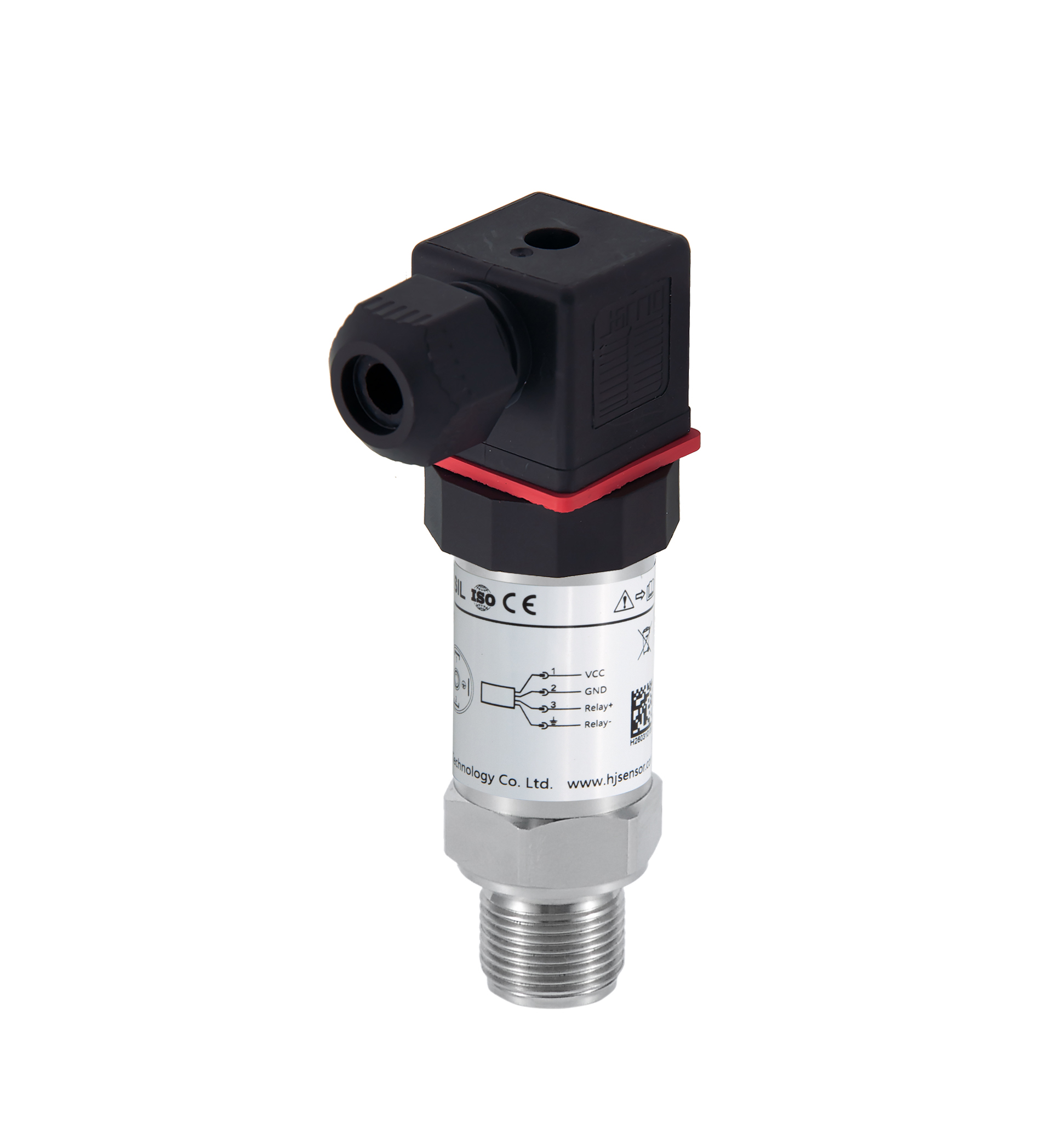

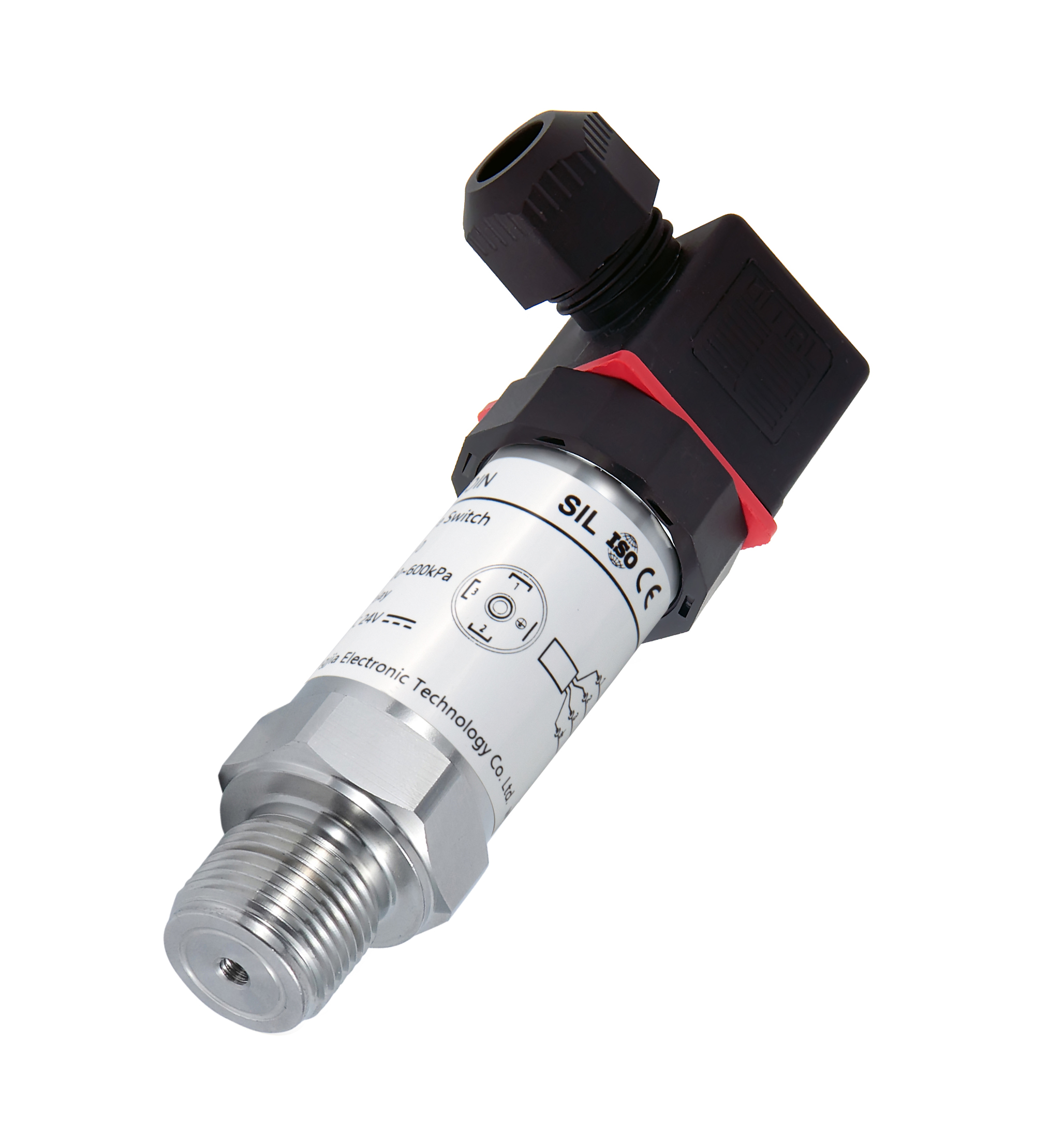

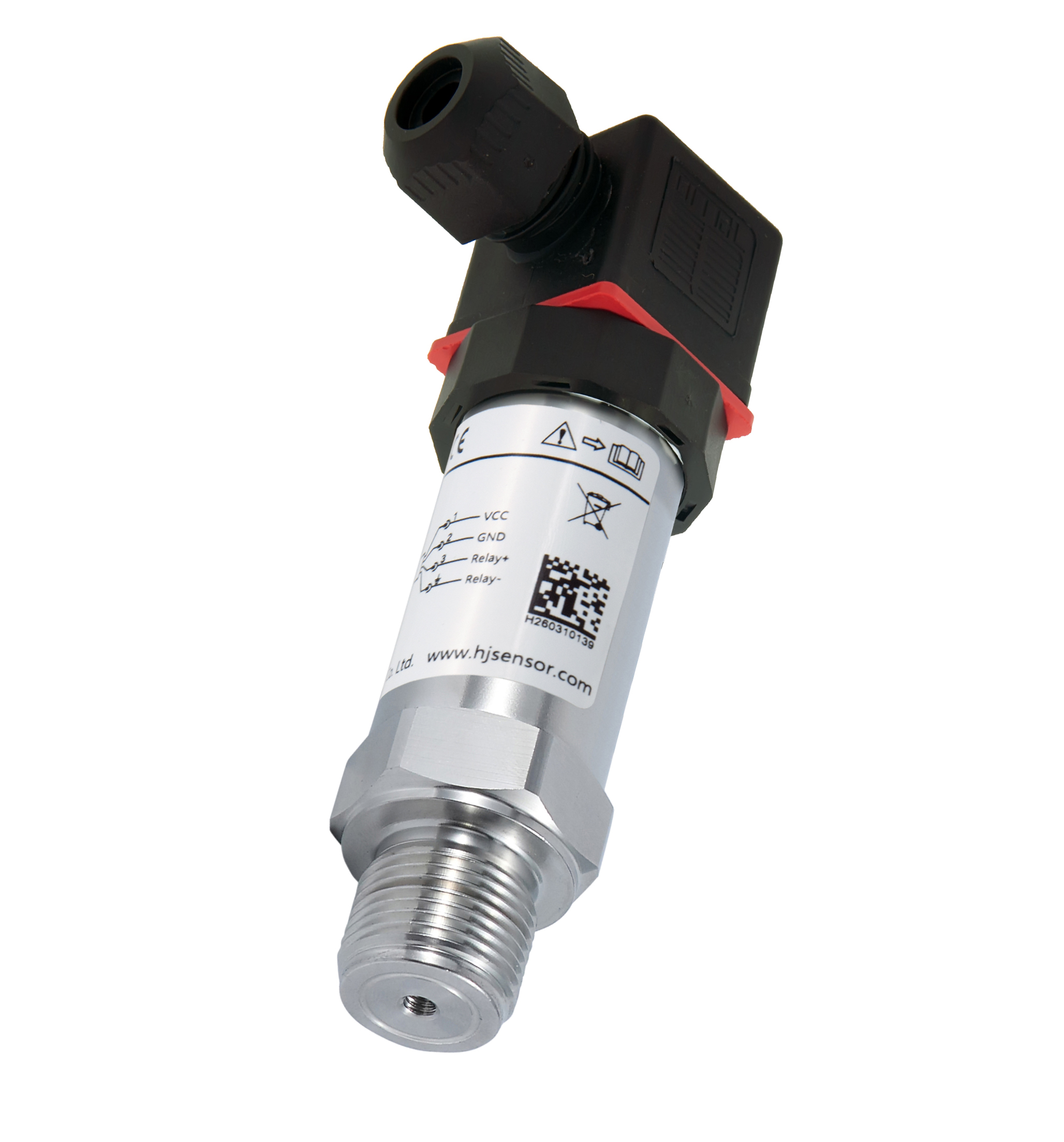

HPM510 One Way Replay SPST, 2 vias de saída PNP NPN Pequeno pressostato compacto

Faixa de pressão: -100kpa… 0 ~ 0,01… 60mpa

Saída: bidirecional de NPN/PNP ou relé unidirecional

Download da folha de dados:
HPM510 Compact Pressure Switch - datasheet.pdf

Quantidade:
Status de disponibilidade:





Inquérito Adicionar a cesta

Visão geral

O pressostato compacto HPM510 é todo em estrutura de aço inoxidável, a extremidade frontal com sensor piezoresistivo de silício com diafragma de isolamento, através do processamento especial do circuito de condicionamento de sinal, pode emitir um sinal de interruptor de relé. O produto tem pequeno volume, peso leve, estrutura de vedação toda em aço inoxidável, uso flexível, operação simples, seguro e confiável, amplamente utilizado em energia hidrelétrica, petróleo, química, máquinas, hidráulica e outras indústrias.

Aplicação: Medição e controle de pressão em tipos de processos

Características

Econômico
Estrutura de aço inoxidável, desempenho resistente à corrosão é bom.
Pequeno volume, peso leve
Grau de precisão do que o pressostato mecânico
Os pontos de comutação podem ser definidos arbitrariamente entre zero e completo
Os tipos de interruptores normalmente abertos ou normalmente fechados são opcionais.
Várias pressões de interface opcionais e interface elétrica

Descrição

Parâmetros técnicos

Visão geral

O pressostato compacto HPM510 é todo em estrutura de aço inoxidável, a extremidade frontal com sensor piezoresistivo de silício com diafragma de isolamento, através do processamento especial do circuito de condicionamento de sinal, pode emitir um sinal de interruptor de relé. O produto tem pequeno volume, peso leve, estrutura de vedação toda em aço inoxidável, uso flexível, operação simples, seguro e confiável, amplamente utilizado em energia hidrelétrica, petróleo, química, máquinas, hidráulica e outras indústrias.

Aplicação: Medição e controle de pressão em tipos de processos

Características

Econômico
Estrutura de aço inoxidável, desempenho resistente à corrosão é bom.
Pequeno volume, peso leve
Grau de precisão do que o pressostato mecânico
Os pontos de comutação podem ser definidos arbitrariamente entre zero e completo
Os tipos de interruptores normalmente abertos ou normalmente fechados são opcionais.
Várias pressões de interface opcionais e interface elétrica

Faixa de medição	-100kPa…0~0,01Mpa…60MPa	Tipo de pressão	Medidor ou absoluto
Fonte de energia	18~30VCC	Estabilidade	≤0,2% /ano
Precisão	≤ ± 0,5%Fs	Pressão de sobrecarga	150%FS
Capacidade de carga	<24V 2A	Tipo de interruptor	Relé unidirecional (normalmente aberto ou fechado) 2*PNP OU NPN
Tempo de resposta	<30ms	Ciclo de vida do switch	> 1 milhão de vezes
Proteção	IP65	Temperatura média	-40~120°C
Temperatura de trabalho	-25 ～ 80 ℃	Temperatura de armazenamento	-40 ～ 100 ℃
Interface de pressão	G1/4, G1/2, M20×1,5, etc.	Conexão eletrônica	DIN43650, M12x1 ou saída de cabo
Antivibração	20g/20~5000Hz	Anti-choque	50g/1ms
