Medição e instalação de sensores de nível ultrassônico

Medição e instalação de sensores de nível ultrassônico

Os sensores de nível ultrassônico são dispositivos sem contato usados ​​para medir os níveis líquidos, emitindo ondas ultrassônicas e recebendo suas reflexões. Eles são amplamente utilizados em indústrias como tratamento de água, produtos químicos, petróleo e alimentos devido à sua fácil instalação, baixos custos de manutenção e alta precisão de medição.

1. Princípio de medição

Os sensores de nível ultrassônico emitem ondas ultrassônicas de uma sonda em direção à superfície líquida. As ondas refletem da superfície e são recebidas de volta pela sonda. O nível de líquido é calculado com base na velocidade do som e no tempo necessário para as ondas viajarem.

• Escolhendo o local da instalação :

• Evite áreas com turbulência líquida significativa para reduzir os erros de medição.

• Certifique -se de que não haja obstáculos entre a sonda e a superfície do líquido para evitar o bloqueio do sinal.

• Mantenha o sensor longe das enseadas, misturadores ou outros equipamentos que podem causar bolhas ou interferência.

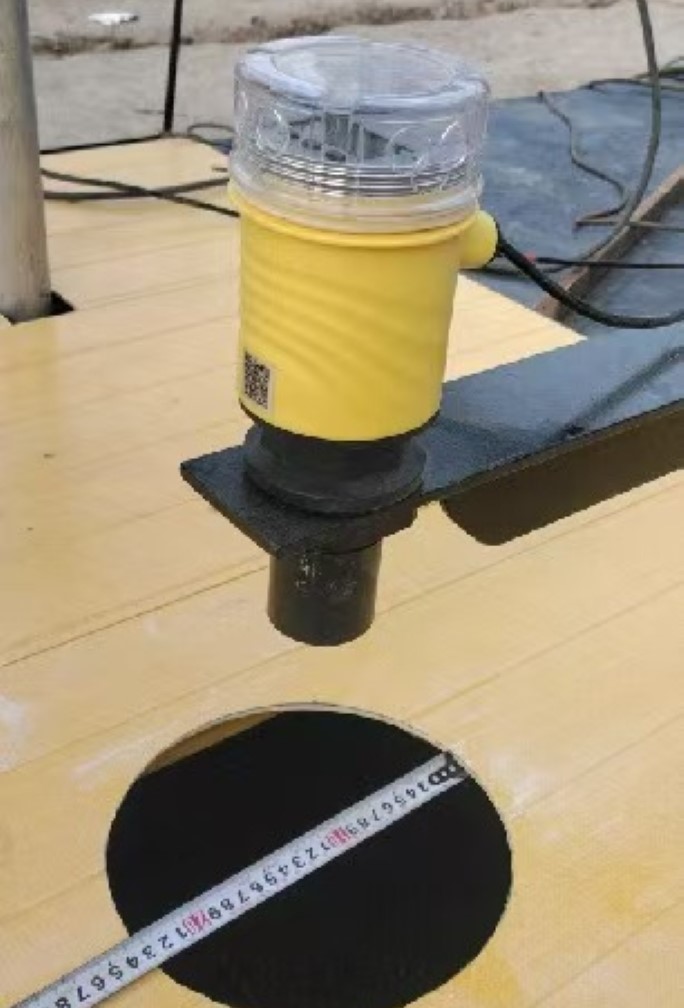

• Altura de instalação :

• A sonda deve ser instalada acima do nível máximo de líquido para evitar respingos.

• Verifique se a sonda é perpendicular à superfície do líquido para obter uma reflexão ideal do sinal.

• Considerações ambientais :

• Evite instalar em ambientes de alta temperatura, alta fumão ou altamente corrosivos. As tampas de proteção podem ser usadas, se necessário.

• Para uso ao ar livre, instale pistas de sol ou tampas de chuva para proteger a investigação contra impactos ambientais.

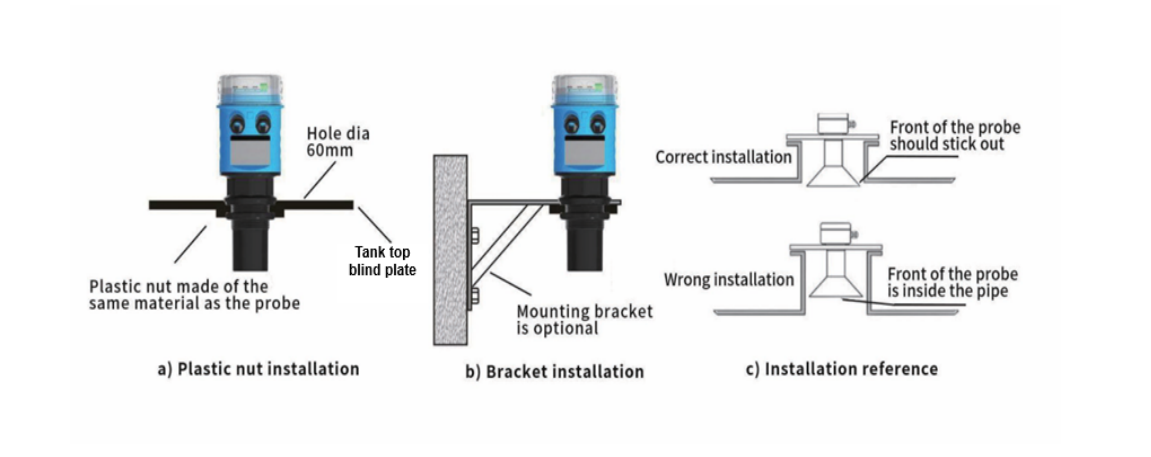

Um diagrama de instalação correto como abaixo:

3. Considerações importantes

• Limpeza regular da sonda : sujeira ou depósitos na superfície da sonda podem afetar a transmissão e a recepção das ondas. Limpe a sonda regularmente.

• Evite vibrações fortes : os sensores de nível ultrassônico são sensíveis às vibrações. Instale -os em áreas com vibração mínima.

• Calibração e ajuste : Após a instalação, calibre o sensor de acordo com as condições reais de trabalho para garantir a precisão da medição.

4. Conclusão

Os sensores de nível ultrassônico são uma escolha ideal para medição de nível de líquido devido à sua operação sem contato, fácil instalação e alta precisão. Ao selecionar o local da instalação correta, considerando fatores ambientais e realizando manutenção regular, eles podem garantir um desempenho estável a longo prazo e atender às necessidades de medição industrial.
