Otimize a precisão da medição de vazão com nossos medidores de vazão. Projetados para oferecer precisão e confiabilidade, nossos medidores fornecem leituras precisas de vazões de fluidos em tubulações e canais. Esteja você monitorando o fluxo de água em sistemas de irrigação ou medindo o fluxo de produtos químicos em processos de fabricação, nossos medidores de vazão fornecem desempenho consistente e dados acionáveis ​​para maior eficiência e gerenciamento de recursos. Confie em nossos medidores para atender às suas necessidades de medição de vazão com precisão e confiabilidade incomparáveis.

Medidor de fluxo

A medição precisa da vazão é essencial para controle de processos, lotes, contabilidade de energia e transferência de custódia. Um medidor de vazão com falha pode causar desperdício de produto, lotes fora das especificações ou vazamentos não detectados.

Aqui você descobrirá medidores de vazão industriais para líquidos, gases e vapor – desde projetos eletromagnéticos e de vórtice até projetos de turbinas, engrenagens e áreas variáveis. Nesta página, ajudamos você a escolher o princípio de medição, o tamanho da linha e o sinal de saída corretos para que seus dados de vazão sejam confiáveis, repetíveis e de fácil manutenção.

O que é um medidor de vazão?

Um medidor de vazão é um instrumento que mede a vazão volumétrica ou mássica de um fluido que se move através de um tubo ou canal aberto. Ele converte o fluxo em um sinal elétrico (4-20 mA, pulso ou digital) ou em uma leitura local.

Diferentes aplicações exigem diferentes tecnologias de detecção. Os medidores de vazão industriais mais comuns se enquadram em diversas categorias:

• Medidores de vazão eletromagnéticos – medem a tensão induzida quando um líquido condutor se move através de um campo magnético. Sem peças móveis, sem queda de pressão, ideal para água, águas residuais, lamas e ácidos corrosivos.

• Medidores de vazão de turbina – usam um rotor de rotação livre cuja velocidade é proporcional à vazão. Alta precisão, boa repetibilidade, ideal para líquidos limpos e de baixa viscosidade (água, combustíveis, produtos químicos).

• Medidores de vazão de vórtice – detectam a frequência de vórtices emitidos por um corpo escarpado. Adequado para líquidos, gases e vapor, sem peças móveis e ampla abertura.

• Medidores de vazão de engrenagem (deslocamento positivo) – medem o volume de fluido preso entre as engrenagens engrenadas. Extremamente preciso para líquidos lubrificantes e de alta viscosidade (óleos, combustíveis, xaropes).

• Medidores de vazão de área variável (rotameter) – um flutuador sobe em um tubo cônico em proporção ao fluxo. Simples, de baixo custo, ideal para linhas pequenas e vazões baixas, frequentemente usado com gases ou líquidos limpos.

• Medidores de fluxo de massa (Coriolis) – medem o fluxo de massa diretamente, detectando a força de Coriolis. A mais alta precisão, adequada para tudo, desde gases até líquidos muito viscosos, porém mais cara.

Tipos de medidores de vazão que oferecemos

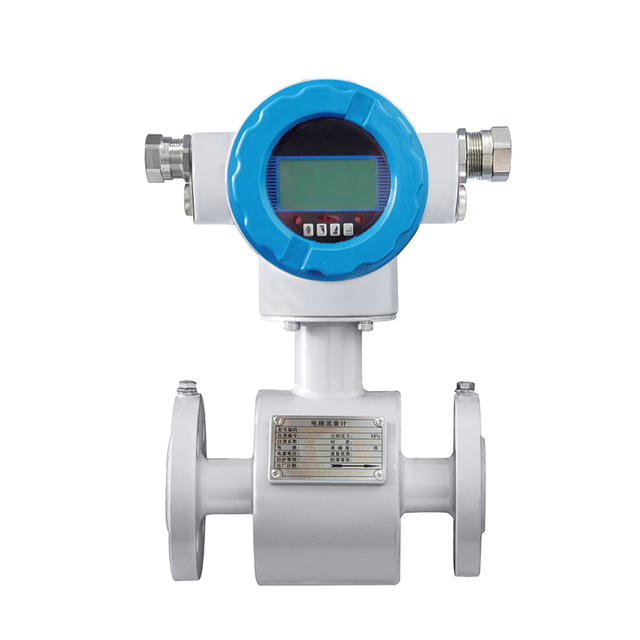

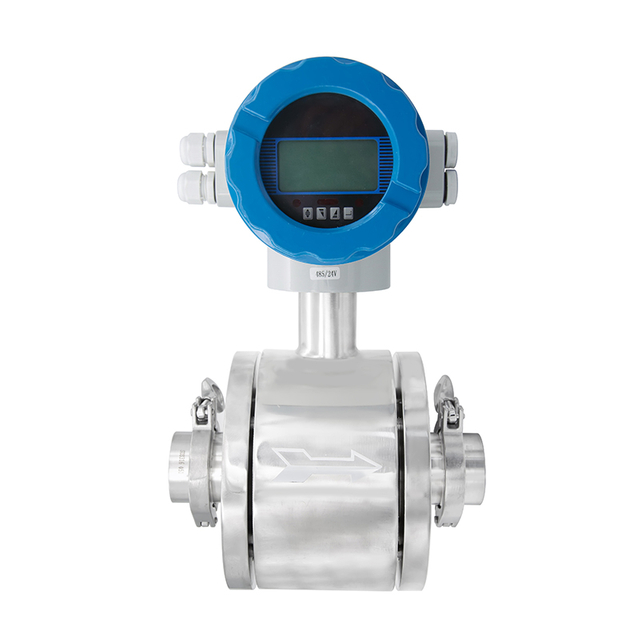

Medidor de fluxo eletromagnético (HFM100)

O HFM100 funciona de acordo com a lei de Faraday: um fluido condutor que se move através de um campo magnético induz uma tensão proporcional à velocidade. Não possui partes móveis, não tem queda de pressão e não é afetado pela densidade, viscosidade, temperatura ou pressão. Os materiais do revestimento e do eletrodo (PTFE, PU, ​​316L, Hastelloy, titânio) podem ser combinados com meios agressivos.

Melhor quando você precisa:

• Medição de líquidos condutores (≥20 µS/cm) – água, águas residuais, ácidos, álcalis, lamas, polpa.

• Sem obstrução, perda de pressão zero, exigência mínima de tubo reto.

• Tamanhos de DN6 a DN3000, com conversor integrado ou remoto.

• Saídas: 4‑20 mA, pulso, RS485, HART. Versão à prova de explosão disponível.

Medidor de vazão de turbina (HFM90 / HFM900)

Um medidor de vazão de turbina usa um rotor de múltiplas pás montado na corrente de vazão. O fluido faz com que o rotor gire a uma velocidade proporcional à velocidade do fluxo. Um captador magnético detecta a passagem das lâminas e gera um sinal de pulso. O fator do medidor (fator k) é usado para converter pulsos em volume. Oferece excelente repetibilidade e precisão (±1% a ±0,5%).

Melhor quando você precisa:

• Líquidos limpos e de baixa viscosidade (água, diesel, gasolina, óleos leves, produtos químicos).

• Alta precisão e resposta rápida para transferência de lotes ou custódia.

• Compacto, leve, fácil de instalar e manter.

• Tamanhos de DN4 a DN200 (rosqueado ou flangeado). Saída opcional de 4‑20 mA ou RS485.

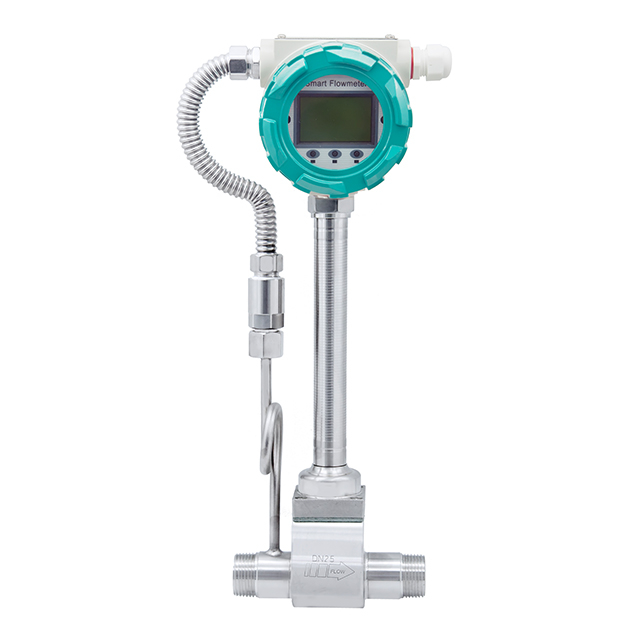

Medidor de fluxo de vórtice (HFM200)

O HFM200 é baseado no princípio da rua vórtice Kármán. Um corpo bluff (prisma triangular) colocado no fluxo gera vórtices alternados a jusante. A frequência de desprendimento de vórtices é diretamente proporcional à velocidade do fluxo e é detectada por um sensor piezoelétrico ou capacitivo. Ele mede líquidos, gases e vapor sem peças móveis.

Melhor quando você precisa:

• Um medidor para líquidos, gases e vapor – especialmente para monitoramento de energia (vapor, ar comprimido).

• Alta temperatura até 350 °C e pressão até 4 MPa.

• Construção robusta, totalmente em aço inoxidável, sem peças móveis.

• Saídas: pulso (frequência), 4‑20 mA, RS485, HART.

Medidor de vazão de engrenagem (deslocamento positivo) – HFM650

O HFM650 usa um par de engrenagens usinadas com precisão. À medida que o fluido passa pela câmara, ele gira as engrenagens e cada rotação desloca um volume fixo. O número de rotações é contado (via efeito Hall ou reed switch) e convertido em vazão total. Ele fornece excelente precisão (±0,5% de leitura) e repetibilidade (±0,1%), mesmo em vazões muito baixas.

Melhor quando você precisa:

• Líquidos lubrificantes de alta viscosidade (óleo hidráulico, diesel, lubrificantes, xarope, asfalto).

• Alta precisão e excelente repetibilidade para dosagem ou mistura.

• Ampla faixa de viscosidade (5 mm²/s a 500 mm²/s) – pode ser personalizada para valores mais elevados.

• Tamanhos de DN2 a DN32, pressões de até 400 bar (personalizado), materiais 304/316L.

Medidor de Vazão de Área Variável (Rotâmetro de Tubo Metálico) – HFM400

O HFM400 é um rotâmetro clássico: uma bóia sobe em um tubo verticalmente cônico até que a força ascendente do fluido equilibre seu peso. A posição de flutuação é transmitida via acoplamento magnético a um ponteiro ou a um transmissor de 4-20 mA. É todo em metal, adequado para altas temperaturas e pressões e funciona com líquidos, gases e vapor.

Melhor quando você precisa:

• Baixas taxas de fluxo e tamanhos de linha pequenos (DN15 a DN150).

• Simples, confiável, sem necessidade de alimentação externa para indicação local.

• Alta temperatura (até 350 °C) e pressão (até 20 MPa).

• Solução econômica para linhas secundárias ou monitoramento de bypass.

Medidor de vazão mássica (Coriolis) – veja nossa linha de produtos dedicada

Embora não seja detalhado neste documento, também oferecemos medidores de vazão mássica Coriolis para medição direta de vazão mássica, densidade e concentração. Contate-nos para mais informações.

Comparação rápida

Aplicações de medidores de vazão por setor

Água e Águas Residuais

Água tratada, água bruta, lodo e produtos químicos. Os medidores de vazão eletromagnéticos (HFM100) são a primeira escolha porque não possuem peças móveis, não têm queda de pressão e funcionam bem com meios sujos ou condutores. Para linhas de água limpa, podem ser usados ​​medidores de turbina (HFM90).

Óleo e Combustível / Hidráulica

Diesel, gasolina, óleo lubrificante, óleo hidráulico. Os medidores de vazão de engrenagens (HFM650) fornecem a alta precisão necessária para bancadas de enchimento, mistura e testes de motores. Medidores de turbina também são usados ​​para medição de consumo de combustível.

Gerenciamento de vapor e energia

Vapor de caldeira, condensado e óleo térmico. Os medidores de vazão Vortex (HFM200) são ideais porque suportam altas temperaturas e pressões e medem vapor saturado e superaquecido. Medidores de área variável (HFM400) podem ser usados ​​para pequenas linhas de vapor.

Química e Petroquímica

Ácidos, álcalis, solventes e lamas corrosivas. Medidores eletromagnéticos com revestimento de PTFE e eletrodos de tântalo (HFM100) resistem a ataques. Para injeção de aditivo de baixo fluxo, medidores de engrenagens (HFM650) ou rotâmetros (HFM400) são adequados.

Comida e bebida

Xaropes, óleos comestíveis, laticínios e água de fermentação. Os medidores de engrenagens (HFM650) manuseiam produtos viscosos com precisão. Para líquidos condutores como suco de frutas ou salmoura, os medidores eletromagnéticos são higiênicos com pinças sanitárias. Medidores de turbina são usados ​​para água ou bebidas finas.

Como escolher o medidor de vazão certo

Identifique as propriedades do fluido

• Líquido condutor (≥20 µS/cm) – eletromagnético é geralmente a melhor escolha (sem peças móveis, sem queda de pressão).

• Líquido limpo e de baixa viscosidade (água, combustível, óleo leve) – turbina ou engrenagem.

• Líquido lubrificante ou de alta viscosidade (óleo, xarope, asfalto) – medidor de engrenagens (PD).

• Gás ou vapor – vórtice ou área variável.

• Agressivo/corrosivo – eletromagnético com revestimento e eletrodos adequados ou vórtice totalmente metálico com peças molhadas em Hastelloy.

Considere a faixa de vazão e o tamanho do tubo

• Linhas pequenas (≤DN50) e vazões baixas → engrenagem, área variável ou turbina pequena.

• Linhas médias a grandes (≥DN50) e líquidos limpos → eletromagnéticos ou turbinas.

• Linhas com vazões variáveis ​​→ vórtice (ampla abertura) ou eletromagnética.

Precisão e repetibilidade

• Transferência de custódia ou lote – engrenagem (±0,5% da leitura) ou turbina de alta precisão.

• Controle geral do processo – eletromagnético (±0,5% da taxa) é suficiente.

• Monitoramento de energia (vapor, ar) – vórtice (±1% da taxa).

Restrições de instalação

• Comprimento mínimo de tubo reto – eletromagnético e vórtice são tolerantes (5D a montante, 3D a jusante).

• Energia disponível – a área variável não requer energia para indicação local; outros precisam de 24 VCC ou 220 VCA.

• Queda de pressão – eletromagnética e vórtice apresentam queda de pressão muito baixa; medidores de engrenagem têm queda moderada, área variável superior.

Saída e conectividade

• 4‑20 mA para transmissão analógica padrão.

• Pulso/frequência para totalizar ou alimentar um contador.

• RS485/Modbus para redes digitais.

• HART para configuração e diagnóstico inteligentes.

Perguntas frequentes sobre medidor de vazão

Qual é a diferença entre medição de fluxo volumétrico e de fluxo de massa?

Medidores de vazão volumétricos (turbina, vórtice, eletromagnético, engrenagem) medem o volume por unidade de tempo (m³/h, L/min). Os medidores de vazão mássica (Coriolis) medem a massa por unidade de tempo (kg/h), que é independente da temperatura e da pressão. Se a temperatura ou pressão do processo mudar significativamente, o fluxo de massa será mais preciso. Para a maioria das aplicações líquidas com densidade estável, o fluxo volumétrico é adequado.

Posso usar um medidor de vazão de turbina para vapor ou gás?

Não – os medidores de turbina são projetados para líquidos limpos. Vapor e gás têm densidade muito menor e não giram o rotor de maneira confiável. Use um medidor de vazão de vórtice para vapor, gás e líquidos.

Como funciona um medidor de vazão magnético?

Aplica um campo magnético através de uma seção de tubo não condutor. Quando um líquido condutivo flui, ele induz uma tensão proporcional à velocidade do fluxo. Eletrodos na parede do tubo captam a tensão. O medidor não entra em contato com o fluido (somente o revestimento e os eletrodos fazem isso), por isso é ideal para lamas corrosivas ou abrasivas.

O que é um fator K em medidores de turbina?

O fator K é o número de pulsos gerados por unidade de volume (por exemplo, pulsos por litro ou por metro cúbico). É determinado durante a calibração de fábrica. Você insere esse valor no display ou no PLC para converter pulsos brutos em vazão e volume total.

Qual medidor de vazão funciona melhor para líquidos de alta viscosidade (por exemplo, 500 cSt)?

Medidores de vazão de deslocamento positivo (engrenagem) são a melhor escolha. Eles não dependem da criação de uma queda de pressão através de um pequeno orifício; em vez disso, eles medem volumes discretos. Os medidores de engrenagens mantêm alta precisão mesmo em vazões muito baixas e altas viscosidades. Os medidores eletromagnéticos também funcionam para líquidos viscosos condutores, mas requerem fluxo turbulento para medições precisas.

Preciso de um filtro antes de um medidor de vazão?

Sim, para medidores de turbinas e engrenagens, um filtro ou filtro (malha 20-60) é fortemente recomendado para evitar que detritos danifiquem o rotor ou as engrenagens. Para medidores eletromagnéticos e de vórtice, não é necessário um filtro para o medidor em si, mas pode ser necessário para o processo.

Por que escolher nossos medidores de vazão?

Fabricamos uma gama completa de tecnologias de medição de vazão – desde rotâmetros simples até medidores eletromagnéticos e de vórtice avançados. Cada medidor é calibrado em nossas plataformas de fluxo rastreáveis ​​antes da entrega.

Amplo portfólio de tecnologia

• Eletromagnético – tamanhos DN6 a DN3000, muitos materiais de revestimento/eletrodo.

• Turbina – DN4 a DN200, opção de precisão de ±0,5%, pulso/4‑20 mA/RS485.

• Vortex – até 350 °C, 4 MPa, à prova de explosão opcional.

• Engrenagem (PD) – ±0,5% da leitura, alta viscosidade, até 400 bar.

• Área variável – tubo metálico, sem necessidade de energia, alta temperatura/pressão.

Construído para ambientes industriais

• Todas as peças molhadas em aço inoxidável 304/316L, titânio, Hastelloy, PTFE.

• Proteção IP65 a IP68, versões à prova de explosão (Ex d, Ex ia).

• Opções de alta temperatura (350 °C para vórtice e rotâmetro).

• Conversores remotos para instalações severas ou de difícil acesso.

Fácil de especificar e comissionar

• Códigos de pedido claros para tamanho, revestimento, eletrodo, saída e potência.

• Certificados de calibração com rastreabilidade.

• Guias de instalação e recomendações de tubos retos.

Suporte rápido e personalização

Nossos engenheiros ajudam você a selecionar a tecnologia de vazão correta com base em seu fluido, tamanho do tubo, faixa de vazão e requisitos de precisão. Para grandes projetos, podemos fornecer skids de medição completos com compensação de pressão e temperatura. Flanges, materiais e protocolos de comunicação personalizados estão disponíveis para pedidos de OEM.
