O seu transmissor de pressão está estragando o seu produto?

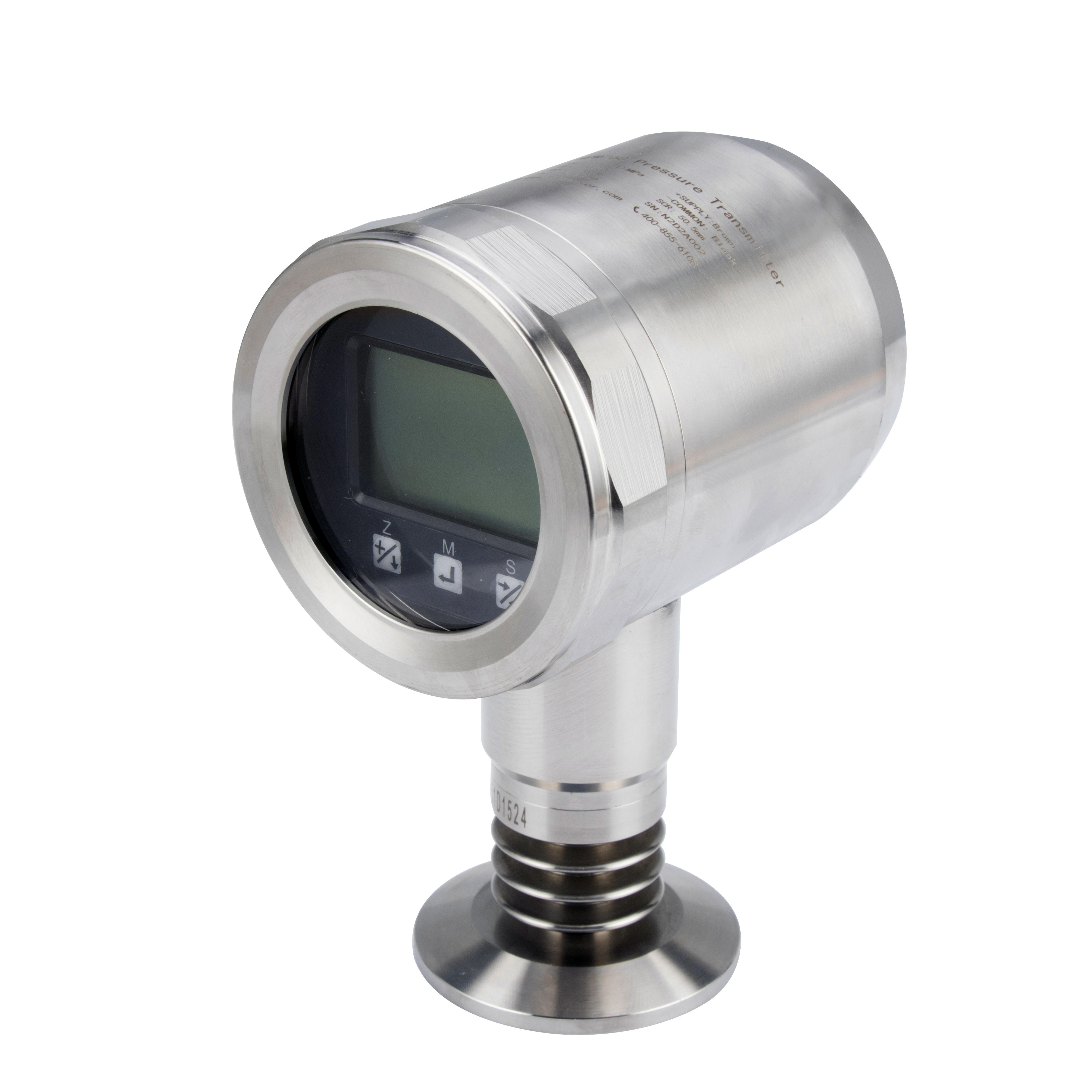

O Transmissor de Pressão Sanitária HPM760 foi projetado para indústrias de alimentos, bebidas, farmacêuticas e de biotecnologia, onde a limpeza e a confiabilidade são essenciais. Seu diafragma embutido, construção totalmente em aço inoxidável e aletas de resfriamento opcionais o tornam ideal para medir pressão ou nível em meios viscosos, pegajosos ou de alta temperatura. A instalação adequada garante leituras precisas e longa vida útil.
1. Antes da instalação – O que verificar
Verifique a conexão do processo – O HPM760 suporta Tri‑clamp (K252, K505, K640), DIN 11851 (KD40, KD50), SMS (KS112, KS2) e DRD (KDRD). Certifique-se de que a conexão corresponda ao seu pipeline.
Selecione o material correto do diafragma – Padrão 316L para a maioria dos alimentos e produtos químicos suaves; Hastelloy C ou Tântalo para ácidos agressivos.
Verifique a temperatura média – A unidade padrão funciona até 80°C. Para temperaturas mais altas, adicione aletas de resfriamento (3 aletas para ≤140°C, 5 aletas para ≤180°C). Escolha também o fluido de enchimento apropriado (óleo de silicone para alta temperatura até 320°C).
Confirme o sinal de saída – 4‑20 mA (dois fios), 4‑20 mA+HART ou 0‑10 V (três fios). Garanta a compatibilidade com seu sistema de controle.
2. Etapas de instalação
Passo 1: Monte o transmissor
Instale o transmissor verticalmente ou horizontalmente com o diafragma voltado para o fluxo. Evite montar com a conexão elétrica voltada para cima para evitar a entrada de umidade.
Use uma braçadeira sanitária (por exemplo, Tri‑clamp) para fixar a conexão. Não aperte demais – siga as especificações de torque do fabricante da junta.
Passo 2: Conexão elétrica
Para conector M12×1 (código de pedido C5 ou C5X), faça a fiação de acordo com a tabela abaixo:
Tipo de saída | Pino 1 (marrom) | Pino 2 (branco) | Pino 3 (azul) |
|---|---|---|---|
4‑20mA (2 fios) | +V potência | não usado | 0V / +SAÍDA |
0‑10 V (3 fios) | +V potência | + sinal de SAÍDA | GND |
Use cabo blindado para longos percursos para evitar EMI.
Etapa 3: ligue e verifique
Aplique alimentação (8‑30 Vcc para 4‑20 mA, 12‑30 Vcc para 0‑10 V). O display digital no local (Y6 ou Y7) deve acender e mostrar uma leitura de pressão.
Verifique se há desvio zero. Se a leitura não for zero sem pressão, faça um simples ajuste de zero através do potenciômetro interno (se equipado) ou corrija em seu CLP.
Passo 4: Teste sob condições de processo
Abra lentamente a válvula do processo para evitar picos de pressão. Compare a pressão exibida com um manômetro de referência para confirmar a precisão.
3. Aplicativos comuns e notas de instalação
Aplicativo | Configuração recomendada | Dica de instalação |
|---|---|---|
Nível do tanque de leite/iogurte | Braçadeira tripla K505, 316L, 4‑20 mA | Monte no fundo do tanque, zere a pressão hidrostática antes de encher. |
Pasteurizador de suco | Aletas de resfriamento (T3 ou T5), 4‑20mA+HART | Coloque a montante do trocador de calor para obter uma pressão diferencial precisa do filtro. |
Biorreator farmacêutico | Eletropolimento (EP), óleo de silicone de alta temperatura (HS) | Certifique-se de que o diafragma esteja nivelado com o interior do tanque – sem zonas mortas. |
Pipeline de xarope/mel | Tri-braçadeira K640 (2″), 316L | Instale com o diafragma voltado para baixo para evitar bolhas de ar. |
4. Guia rápido de solução de problemas
Problema | Causa provável | Solução |
|---|---|---|
Sem saída/exibição escura | Problema na fonte de alimentação ou polaridade invertida | Verifique a fiação. A unidade possui proteção contra polaridade reversa (sem danos, apenas inoperante). |
Leitura errática | Ar preso na frente do diafragma | Reinstale com o diafragma inclinado ou sangre o sistema. |
A leitura varia ao longo do tempo | Mudança de temperatura além da faixa de compensação | Adicione aletas de resfriamento ou troque o fluido de enchimento por óleo de alta temperatura. |
Entupimento / aderência | Tipo de conexão errado (rosqueado em vez de sanitário) | Substitua por Tri‑clamp ou outra conexão embutida. |
5. Dicas de manutenção
CIP (Clean-in-Place) – O diafragma nivelado e a superfície lisa 316L permitem uma limpeza fácil. Não há necessidade de remover o transmissor.
Verificação periódica de zero – A cada 6 meses, isole o processo, ventile para a atmosfera e verifique a leitura de zero. Recalibre se necessário.
Inspecione a junta – Substitua a junta sanitária anualmente ou se for observado vazamento.
Conclusão
O Transmissor de Pressão Sanitária HPM760 oferece medição confiável e higiênica de pressão e nível para aplicações em alimentos, laticínios, bebidas e farmacêuticas. Seguindo os procedimentos de instalação corretos – escolhendo a conexão de processo correta, fazendo a fiação com cuidado e considerando a compensação de temperatura – você pode garantir leituras precisas e estabilidade a longo prazo.
Para configurações personalizadas (aletas de resfriamento, material do diafragma, eletropolimento), entre em contato com nossa equipe.
