Transmissor de pressão sanitária com diafragma nivelado vs. Tri‑Clamp: qual você deve escolher?

O Transmissor de Pressão Sanitária é um dos dispositivos mais críticos em indústrias higiênicas, como processamento de alimentos e bebidas, produtos farmacêuticos, biotecnologia, fabricação de laticínios e outras aplicações sensíveis. Sua função é converter a pressão física em um sinal elétrico que pode ser monitorado e controlado, garantindo que os processos sejam executados com segurança e eficiência. O que diferencia os dispositivos sanitários dos sensores de pressão padrão é o foco do seu design na limpeza, esterilização e desempenho em ambientes onde os riscos de contaminação são inaceitáveis.

Ao selecionar um Transmissor de Pressão Sanitário, duas das configurações mais comumente discutidas são o Transmissor de Pressão Sanitário com Diafragma Flush e o Transmissor de Pressão Sanitário Tri‑Clamp. Embora ambos desempenhem funções semelhantes, eles possuem características distintas que tornam cada um mais adequado para aplicações específicas.

Neste guia detalhado, exploraremos as diferenças, os benefícios, as limitações e as considerações do mundo real usadas pelos profissionais do setor para escolher o melhor tipo para suas necessidades.

O que é um transmissor de pressão sanitária?

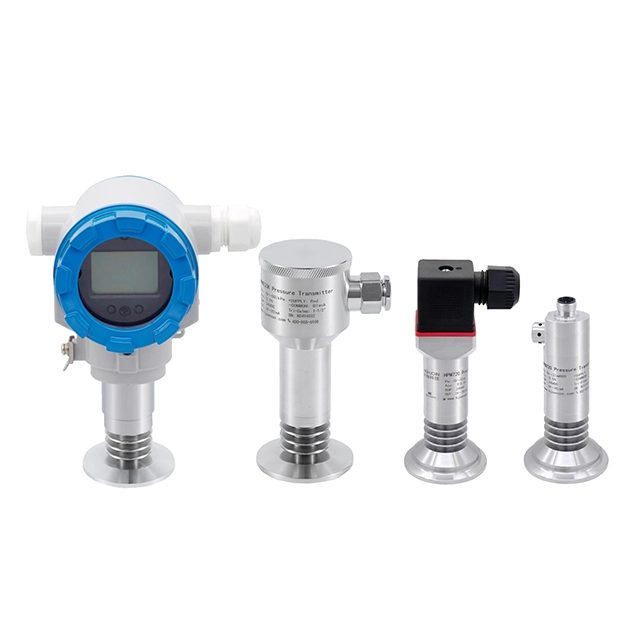

Um Transmissor de Pressão Sanitária é um sensor de pressão especializado projetado para uso em ambientes de processamento higiênicos. Ao contrário dos transmissores industriais em geral, os transmissores sanitários são construídos para eliminar espaços mortos, fendas e cavidades onde bactérias ou contaminantes podem se acumular. Esses transmissores normalmente apresentam:

• Construção em aço inoxidável eletropolido

• Superfícies lisas com fendas mínimas

• Selos e diafragmas higiênicos

• Compatibilidade CIP (limpeza no local) e SIP (esterilização no local)

Os transmissores de pressão sanitária são essenciais para garantir a integridade do processo e, ao mesmo tempo, cumprir os padrões e regulamentações de higiene em indústrias onde a contaminação não pode ser tolerada.

Tipos de transmissores de pressão sanitária

Os transmissores de pressão sanitária são amplamente categorizados por sua conexão e interface de detecção. Os dois mais relevantes para sistemas higiênicos são:

1. Transmissor de pressão sanitária com diafragma nivelado

2. Transmissor de pressão sanitária Tri‑Clamp

Cada tipo possui traços de design e características de desempenho exclusivos que influenciam onde e como eles são melhor utilizados.

O que é um transmissor de pressão sanitária com diafragma nivelado?

Um Transmissor de Pressão Sanitário com Diafragma Flush apresenta um diafragma sensor de pressão que fica perfeitamente nivelado com a superfície do meio do processo. O diafragma e o invólucro circundante criam uma interface plana e suave que oferece vários benefícios importantes:

• Sem espaço morto : a superfície lisa elimina bolsas onde o fluido pode estagnar

• Alta integridade higiênica : Fácil de limpar e esterilizar durante CIP/SIP

• Medições precisas : O contato direto permite melhor capacidade de resposta

• Compatibilidade com fluidos viscosos : Adequado para meios que obstruiriam as aberturas de portas padrão

Esses projetos são especialmente vantajosos para aplicações que envolvem fluidos viscosos, pegajosos ou carregados de partículas, onde as portas de pressão padrão podem entupir ou reter contaminantes.

O que é um transmissor de pressão sanitária Tri‑Clamp?

Um Transmissor de Pressão Sanitário Tri‑Clamp refere-se ao estilo de conexão mecânica e não apenas ao estilo de diafragma. O tri-clamp (também conhecido como grampo sanitário) é um acessório padronizado amplamente utilizado em sistemas de fluidos higiênicos.

Pontos-chave sobre o estilo tri-clamp:

• Compatibilidade universal : Funciona com sistemas de tubulação sanitária padrão

• Instalação rápida : Fácil de montar e desmontar

• Conexão sanitária suave : Atende aos requisitos higiênicos

• Design modular : Pode ser combinado com vários diafragmas (incluindo embutidos)

Nem todos os transmissores tri-clamp são de design nivelado, mas a maioria dos sistemas sanitários modernos opta por um diafragma nivelado combinado com uma conexão tri-clamp para máxima higiene.

Comparação rápida: Transmissores de pressão sanitários Flush e Tri‑Clamp

Esta tabela ajuda a ilustrar as intenções fundamentais do projeto: os diafragmas nivelados maximizam a área de superfície higiênica, enquanto os conjuntos tri-clamp priorizam a conveniência de instalação em linhas sanitárias.

Como funcionam os sensores de pressão em transmissores sanitários

Fundamentalmente, um Transmissor de Pressão Sanitário emprega um sensor de pressão interno — normalmente à base de silício ou cerâmica — embutido abaixo do diafragma. O sensor mede alterações na pressão do fluido e as converte em uma saída eletrônica (por exemplo, sinal de 4‑20 mA) para uso com sistemas de controle de processo.

Em ambientes sanitários, a interface entre o elemento sensor e o meio do processo deve ser lisa e livre de zonas estagnadas. Nas versões com diafragma embutido, o diafragma transmite pressão diretamente ao elemento sensor, minimizando o atraso de transmissão e a distorção mecânica.

Por que o design higiênico é importante

Em indústrias como:

• Comida e bebida

• Processamento de laticínios

• Farmacêuticos

• Biotecnologia

• Cosméticos

Os equipamentos de processo devem ser limpos regularmente e completamente. Restos de mídia em superfícies estagnadas podem causar crescimento microbiano, contaminação e deterioração do produto.

Os transmissores de pressão sanitária previnem esses riscos através de:

1. Superfícies lisas que não prendem a mídia

2. Compatibilidade do material com agentes de limpeza

3. Conexões padronizadas que evitam lacunas

4. Projetos que suportam ciclos CIP e SIP

O design inadequado pode levar a problemas de conformidade, recalls de produtos e tempo de inatividade dispendioso.

Considerações de instalação

Abaixo estão considerações críticas que devem moldar sua escolha de instalação:

1. Compatibilidade da Linha de Processo

Um transmissor de pressão sanitária Tri‑Clamp é ideal quando você deseja fácil integração em sistemas de tubulação sanitária existentes com tamanhos de braçadeira padronizados. Os diafragmas nivelados podem ser inseridos diretamente onde for necessária uma superfície de contato lisa.

2. Requisitos de limpeza

Se a aplicação exigir uma limpeza rigorosa com tempo de inatividade mínimo, o Transmissor de Pressão Sanitária com Diafragma Flush geralmente oferece o melhor desempenho devido ao seu design plano e sem fendas.

3. Características da mídia

• Fluidos de alta viscosidade (por exemplo, xaropes, cremes): Diafragma nivelado preferido

• Fluidos aerados ou de baixa viscosidade (por exemplo, água, ar): Tri-clamp com opção de descarga adequada

Essa correspondência garante longevidade e precisão dos sensores de pressão dentro do transmissor.

Comparações de desempenho

As métricas de desempenho para transmissores de pressão sanitária geralmente se concentram em:

Precisão

Ambos os projetos podem atingir alta precisão, mas os diafragmas nivelados geralmente proporcionam melhor contato dinâmico com o fluido, melhorando a precisão da medição em tempo real.

Capacidade de resposta

Como os diafragmas nivelados podem eliminar barreiras entre o meio do processo e o sensor, eles geralmente oferecem tempos de resposta mais rápidos, o que é crucial em circuitos de controle.

Manutenção

As configurações Tri-clamp geralmente exigem menos tempo de desmontagem e menores custos de mão de obra de manutenção, o que pode compensar as diferenças de investimento inicial.

Casos de uso típicos

Essa estrutura ajuda engenheiros e projetistas de processos a selecionar a configuração ideal com base nas prioridades reais do setor.

Melhores práticas de instalação

Para garantir o desempenho ideal:

• Sempre monte o transmissor onde o fluido possa fluir livremente sem reter ar ou sólidos.

• Use juntas adequadas e certifique-se de que as conexões tri-clamp estejam apertadas com o torque recomendado.

• Alinhe o diafragma com a direção do fluxo do processo quando especificado.

• Inspecione regularmente quanto a desgaste superficial ou corrosão que possa comprometer a higiene.

Uma boa instalação reduz leituras falsas e prolonga a vida útil do transmissor.

Tendências da indústria e direções futuras

Os requisitos emergentes da indústria estão impulsionando as tecnologias de transmissores de pressão sanitária em diversas direções:

1. Conectividade Inteligente

Mais transmissores possuem comunicação digital (por exemplo, IO‑Link) que fornece diagnóstico, monitoramento de status e recursos de calibração remota.

2. Faixas de pressão mais altas

Os transmissores de pressão sanitária agora cobrem faixas de pressão mais amplas (de baixo vácuo a altos níveis de psi), permitindo o uso em mais aplicações sem sacrificar a higiene.

3. Padrões aprimorados de limpeza

Órgãos de padronização como EHEDG e 3-A estão enfatizando superfícies ainda mais lisas e mais documentação, forçando os fabricantes a inovar nos designs de diafragma.

4. Métodos de conexão híbrida

Embora o tri-clamp continue dominante, estão surgindo novos estilos de grampos com mecanismos de liberação mais rápida que ainda mantêm a integridade sanitária.

Essas tendências se concentram na melhoria da funcionalidade sem comprometer a facilidade de limpeza ou a integridade do processo.

Lista de verificação de seleção de transmissor de pressão sanitária

Antes de adquirir ou especificar um transmissor de pressão sanitária, avalie sempre:

✔ Temperatura e pressão máximas do processo
✔ Ciclos de limpeza CIP/SIP e produtos químicos
✔ Viscosidade do meio e conteúdo de partículas
✔ Orientação de montagem e limitações de espaço
✔ Tipo de sinal de saída necessário
✔ Compatibilidade de conexão (flush vs tri-clamp)

Usar esta lista de verificação ajuda a garantir que o transmissor escolhido se integre perfeitamente ao seu sistema.

Conclusão: qual você deve escolher?

Tanto os Transmissores de Pressão Sanitários com Diafragma Flush quanto os Transmissores de Pressão Sanitários Tri‑Clamp desempenham funções essenciais em sistemas de processamento higiênico. As principais diferenças giram em torno de:

• Capacidade de limpeza de superfície

• Facilidade de instalação

• Adequação da aplicação

• Características da mídia de processo

Resumindo:

Para máxima integridade higiênica e desempenho com fluidos pegajosos, viscosos ou carregados de partículas : um design de diafragma nivelado costuma ser superior.

Para compatibilidade do sistema, simplicidade e facilidade de manutenção em tubulações higiênicas padrão : uma solução tri-clamp (idealmente com um diafragma embutido) é mais eficaz.

A escolha certa depende das condições específicas do processo, dos requisitos de limpeza e dos planos de manutenção de longo prazo.

Perguntas frequentes

1. O que significa “diafragma nivelado” em um transmissor de pressão sanitária?

Refere-se a uma superfície de detecção plana e lisa que elimina fendas e faz interface diretamente com o meio do processo, tornando-a mais fácil de limpar e mais higiênica.

2. Um transmissor de pressão sanitária tri-clamp pode funcionar com meios viscosos?

Sim, especialmente quando combinados com um diafragma embutido, os transmissores tri-clamp podem lidar eficazmente com meios viscosos sem problemas de entupimento.

3. Com que frequência os transmissores de pressão sanitária devem ser calibrados?

A frequência de calibração depende da aplicação e dos requisitos regulamentares, mas as práticas comuns variam de verificações trimestrais a semestrais em ambientes críticos.

4. Os transmissores de pressão sanitária são adequados para aplicações farmacêuticas?

Com certeza – esses transmissores são projetados especificamente para atender às demandas higiênicas e regulatórias dos processos farmacêuticos.

5. Quais sinais de saída os transmissores de pressão sanitária normalmente fornecem?

As saídas comuns incluem 4‑20 mA, 0–5 V e sinais de comunicação digital, dependendo dos requisitos do sistema.
