Como funciona um sensor de temperatura 4/20mA?

Introdução

Em ambientes industriais, a medição precisa da temperatura é crítica. Você já se perguntou como os sensores de temperatura mantêm a confiabilidade em longas distâncias e em ambientes barulhentos? O sensor de temperatura 4/20mA oferece uma solução convertendo a temperatura em um sinal de corrente estável. Neste artigo, exploraremos como esses sensores funcionam, seus benefícios e por que são tão essenciais em aplicações industriais, especialmente para controle e automação de processos.

Como funciona um sensor de temperatura 4/20mA?

O princípio básico do sinal 4/20mA

Um sensor de temperatura 4/20 mA funciona convertendo uma temperatura medida em um sinal de corrente elétrica correspondente, normalmente variando de 4 mA a 20 mA. O conceito de sinalização 4/20mA é fundamental para muitas aplicações industriais, especialmente quando são necessárias confiabilidade e transmissão de dados de longa distância.

Neste sistema, 4 mA representa a temperatura mais baixa na faixa mensurável do sensor, enquanto 20 mA representa a temperatura mais alta. O sinal atual é proporcional à temperatura que está sendo medida, o que cria uma relação linear. Por exemplo, se o sensor medir uma temperatura de 50°C num intervalo de 0-100°C, o sinal de corrente correspondente seria 12 mA, que é o ponto médio entre 4 mA (0°C) e 20 mA (100°C).

Uma vantagem importante de usar corrente em vez de tensão para representar a temperatura é que os sinais baseados em corrente são muito mais resistentes a interferências e degradação de sinal em longas distâncias. Os sinais de tensão, por outro lado, podem sofrer “quedas de tensão” quando transmitidos através de cabos longos, especialmente em ambientes com ruído elétrico. No entanto, a corrente permanece constante em todo o circuito, independentemente do comprimento ou da resistência do cabo, tornando-o uma opção muito mais confiável para sensores industriais..

Sinais 4/20 mA são usados ​​porque são o padrão industrial, proporcionando um equilíbrio entre simplicidade, confiabilidade e desempenho. O conceito de “zero vivo” em 4 mA também facilita a detecção de falhas no sistema. Se o sinal cair abaixo de 4 mA, normalmente indica um problema, como fio quebrado ou falha de energia. Essa capacidade de “live zero” é uma das razões pelas quais esse padrão é amplamente adotado em diversas aplicações industriais.

Conversão de temperatura em sinal atual

O processo de conversão da temperatura em um sinal de corrente de 4/20 mA envolve a medição da temperatura pelo sensor e a passagem dessa medição para um transmissor, que então traduz o valor da temperatura em uma corrente elétrica. A faixa de temperatura é normalmente mapeada linearmente para a faixa de corrente, onde o sinal de 4 mA representa o valor mínimo (por exemplo, 0°C) e o sinal de 20 mA representa o valor máximo (por exemplo, 100°C).

Por exemplo, se o sensor for projetado para medir temperaturas de 0°C a 100°C, o sensor produzirá 4 mA quando a temperatura estiver em 0°C e 20 mA quando a temperatura atingir 100°C. Os valores intermediários são escalonados linearmente. Então, a 50°C, o sinal seria de 12 mA. Isso fornece uma relação direta e proporcional entre temperatura e corrente.

O processo de conversão normalmente depende de um elemento sensor de temperatura, como um termopar ou um detector de temperatura de resistência (RTD). Esses elementos sensores convertem a temperatura física em uma mudança de resistência ou tensão, que é então traduzida pelo transmissor em um sinal de corrente. Este processo de conversão é altamente preciso, garantindo que as leituras de temperatura sejam refletidas de forma confiável na corrente transmitida.

Aqui está um exemplo simples para ilustrar essa conversão:

Temperatura (°C)	Corrente correspondente (mA)
0°C	4mA
25°C	10 mA
50°C	12mA
75°C	16 mA
100ºC	20 mA

Esta tabela mostra o mapeamento linear da temperatura em relação à corrente, facilitando a interpretação da saída do sensor em qualquer ponto de temperatura. A tabela demonstra como o sensor produz um sinal de corrente correspondente que pode então ser interpretado por controladores industriais, como CLPs (Controladores Lógicos Programáveis) ou DCS (Sistemas de Controle Distribuído), que leem a corrente e a convertem em um valor de temperatura para processamento posterior.

Componentes principais de um sistema 4/20mA

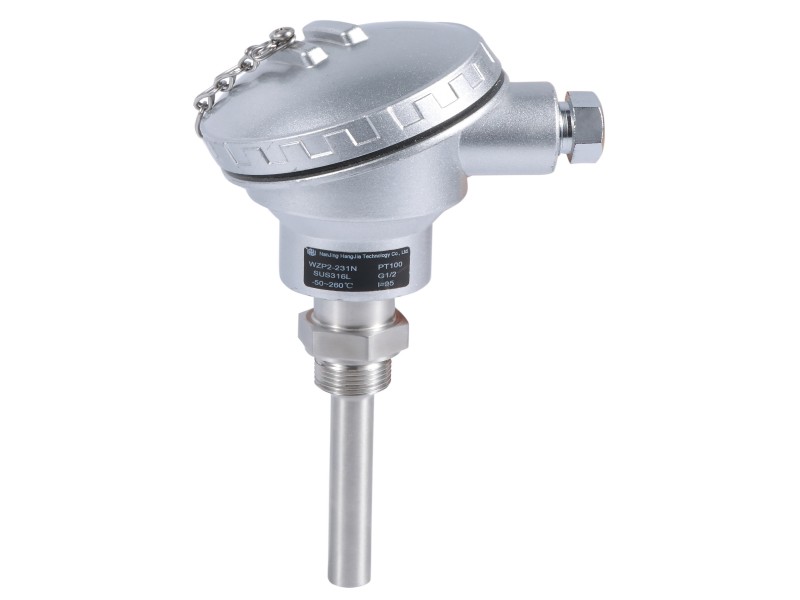

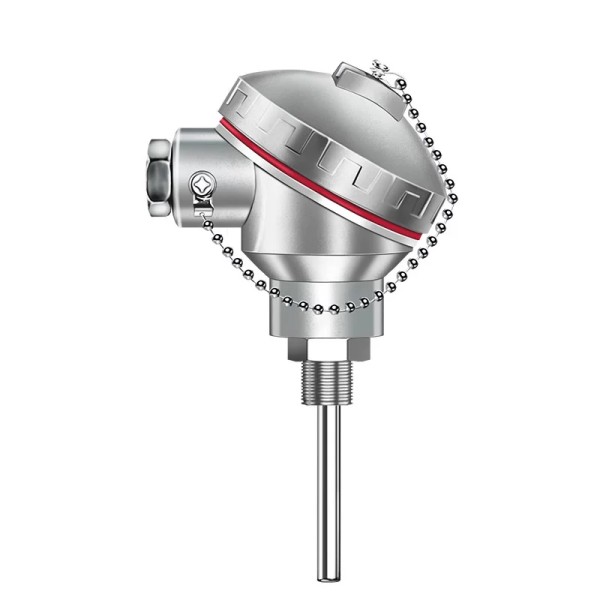

Sensor e Transmissor

Num sistema 4/20mA, o sensor desempenha um papel crucial na medição da temperatura. Sensores de temperatura comuns usados ​​neste sistema incluem detectores de temperatura de resistência (RTDs) e termopares. Os RTDs medem a temperatura correlacionando a resistência de um material, geralmente a platina, à temperatura, enquanto os termopares geram uma pequena tensão quando há uma diferença de temperatura em suas junções. Ambos os sensores fornecem leituras precisas de temperatura, mas diferem no método de medição.

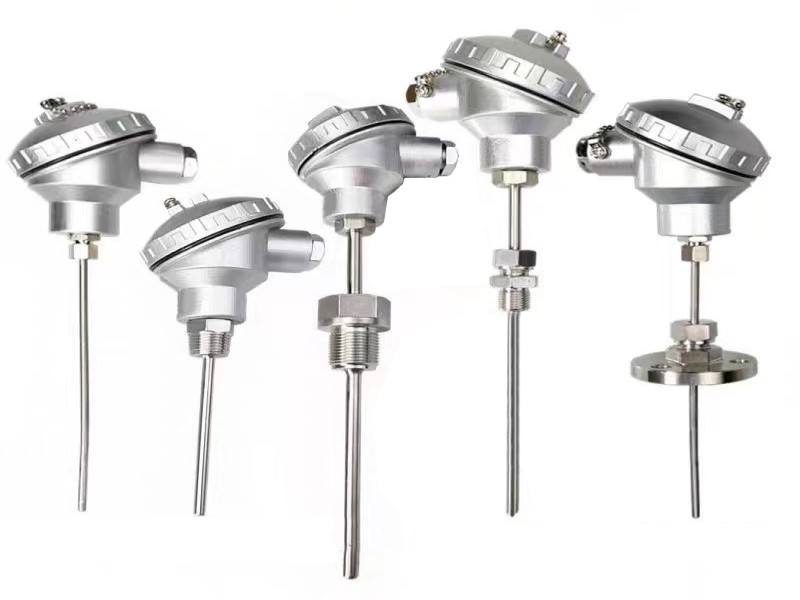

Depois que o sensor captura a temperatura, o transmissor assume o controle, convertendo essa leitura de temperatura em um sinal de corrente elétrica proporcional. O transmissor usa o mapeamento temperatura-corrente (por exemplo, 4 mA a 0°C, 20 mA a 100°C) para garantir que o sinal enviado ao receptor seja preciso. Em alguns sistemas, um microprocessador ou circuito analógico dentro do transmissor ajusta o sinal com base no tipo específico de sensor e na calibração para manter a linearidade da relação temperatura-corrente.

Fonte de alimentação e fiação

A fonte de alimentação é o coração de qualquer sistema 4/20mA, fornecendo a energia necessária para conduzir a corrente através do circuito. Normalmente, a fonte de alimentação é de 24 Vcc, embora possa variar dependendo da configuração. A fonte de alimentação garante que o transmissor, o sensor e o receptor recebam tensão suficiente para operação adequada.

A fiação em um sistema 4/20mA conecta todos os componentes em um loop, garantindo que a corrente flua suavemente do sensor para o receptor. Uma das principais vantagens dos sistemas de loop de corrente é que a corrente permanece estável em todo o circuito, garantindo que não haja degradação significativa do sinal, mesmo em longas distâncias. Isto contrasta com os sistemas baseados em tensão, onde o sinal é mais suscetível a quedas de tensão. Contanto que a fiação esteja adequadamente conectada e mantida, o sinal de 4/20 mA permanecerá consistente, mesmo se os fios forem longos (até 1.000 metros ou mais em alguns casos).

Um problema potencial com a fiação em configurações mais longas é a resistência. Embora a corrente seja relativamente imune a quedas de tensão, a alta resistência nos fios pode causar pequenas variações na transmissão do sinal. É essencial escolher fios com características de resistência adequadas e garantir que a fonte de alimentação seja suficiente para superar qualquer resistência no circuito.

Interpretação de receptor e sinal

O receptor em um sistema 4/20mA é normalmente um Controlador Lógico Programável (PLC) ou um Sistema de Controle Distribuído (DCS). Esses sistemas leem a corrente que flui através do circuito e a interpretam como uma medição de temperatura. A chave aqui é que o sinal de corrente se correlaciona diretamente com a temperatura, portanto, uma simples leitura da corrente (por exemplo, 12 mA) pode ser facilmente convertida em um valor de temperatura real (por exemplo, 50°C no exemplo de uma faixa de 0 a 100°C).

O processo de conversão de corrente para uma forma mais utilizável geralmente envolve o uso de um resistor de carga. Este resistor é colocado no loop e é usado para converter o sinal de corrente em um sinal de tensão correspondente, já que a maioria dos controladores industriais trabalha com entradas de tensão. Por exemplo, uma corrente de 4 mA através de um resistor de 250 ohms resulta em uma tensão de 1 V, enquanto 20 mA resulta em uma tensão de 5 V. Este método permite o uso fácil de conversores analógico-digitais (ADC) padrão em sistemas PLCs ou DCS, tornando o processo de interpretação de dados perfeito.

Corrente (mA)	Tensão no resistor de 250 Ohm (V)
4mA	1V
12mA	3V
20 mA	5V

Esta tabela demonstra como o sinal 4/20 mA é convertido em uma faixa de tensão que os controladores podem interpretar e processar facilmente. Ao usar essa conversão simples, o sistema pode garantir medição e controle precisos de temperatura, mesmo em ambientes com longos cabos ou ruído elétrico.

O receptor então envia esses dados interpretados para o sistema de controle, onde podem ser usados ​​para ajustes de processo, alarmes ou processamento adicional para otimizar as operações.

Vantagens de usar sensores de temperatura 4/20mA

Imunidade e estabilidade ao ruído

Um dos principais motivos pelos quais os engenheiros escolhem um sensor de temperatura 4/20 mA é a estabilidade do sinal em ambientes exigentes. As instalações industriais estão repletas de ruído elétrico proveniente de motores, inversores de frequência variável, relés, bombas e equipamentos pesados. Num sistema baseado em tensão, essa interferência pode distorcer o sinal e tornar as leituras menos confiáveis. Um sinal baseado em corrente é muito menos vulnerável porque a medição é representada pela corrente que flui através do circuito e não por um pequeno nível de tensão que pode ser mais facilmente perturbado.

Isto torna 4/20mA especialmente valioso em plantas onde dados precisos de temperatura devem permanecer consistentes ao longo do tempo. Quer o sensor seja montado próximo a uma linha de produção, dentro de uma sala mecânica ou próximo a equipamentos eletricamente ruidosos, o sistema de controle ainda pode receber uma leitura estável. Essa consistência reduz alarmes falsos, evita soluções de problemas desnecessárias e ajuda os operadores a tomar decisões com base em dados mais limpos, em vez de informações flutuantes.

Transmissão de longa distância

Outra grande vantagem é a transmissão confiável através de cabos longos. Em instalações reais, o sensor geralmente fica longe do PLC, DCS ou painel de exibição. Um loop de 4/20 mA pode transportar o sinal por longas distâncias sem o mesmo nível de degradação comumente associado aos sinais de tensão. Contanto que o circuito seja projetado corretamente e a fonte de alimentação possa suportar a carga total, a corrente permanece proporcional à temperatura medida em todo o circuito.

É por isso que os sensores de temperatura 4/20 mA são amplamente utilizados em grandes fábricas, sistemas de tratamento de água, locais de petróleo e gás e projetos de automação predial onde os instrumentos podem ser espalhados por várias salas ou áreas externas. Eles são adequados para:

● monitoramento remoto de temperatura em layouts de fábrica longos

● instrumentos de campo instalados longe do gabinete de controle

● pontos de detecção externos expostos a interferências industriais

● sistemas de monitoramento centralizados que coletam dados de muitos locais distantes

Detecção de falhas com Live Zero

O princípio do “live zero” é outro ponto forte prático. Num sistema 4/20mA, 4mA não significa falha; isso significa que o valor medido está no limite inferior da faixa configurada. Isso cria uma diferença clara entre uma leitura baixa válida e um loop interrompido. Se o sinal cair para 0mA, os operadores sabem que o problema não é simplesmente uma condição de processo frio, mas uma quebra na fiação, perda de energia ou falha do dispositivo em algum lugar do circuito.

Condição do Sinal	Significado provável	Valor de manutenção
4mA	Medição mínima válida	Confirma que o loop está ativo
4–20mA	Faixa operacional normal	Indica saída de temperatura proporcional
0mA	Circuito aberto ou falha de energia	Acelera o isolamento de falhas
Abaixo de 4mA ou acima de 20mA	Condição anormal do dispositivo ou loop	Ajuda a identificar problemas de sensor ou configuração

Como o próprio circuito ajuda a revelar falhas, os técnicos podem diagnosticar problemas mais rapidamente e manter o sistema de monitoramento mais confiável, especialmente em aplicações críticas onde alarmes de temperatura perdidos podem afetar a segurança ou a qualidade do processo.

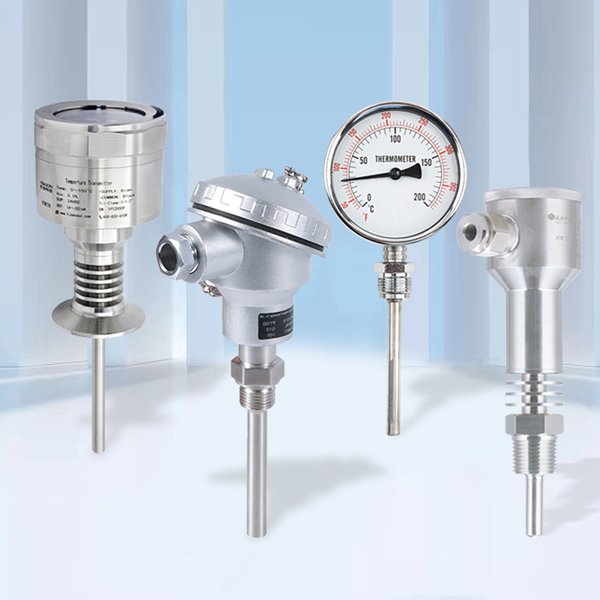

Aplicações de sensores de temperatura 4/20mA

Controle de Processo Industrial

Nas plantas industriais, a temperatura raramente é um número independente. Afeta ao mesmo tempo a velocidade de reação, a qualidade do produto, a vida útil do equipamento e a segurança operacional. É por isso que os sensores de temperatura 4/20 mA são amplamente utilizados em processamento químico, instalações de petróleo e gás, sistemas de energia e outros ambientes exigentes onde as medições devem permanecer confiáveis ​​mesmo quando a fiação é longa e as condições elétricas são adversas. Ao converter a temperatura em um sinal de corrente estável, esses sensores permitem que os sistemas de controle recebam dados consistentes de tanques, tubulações, trocadores de calor, fornos e linhas de processamento sem que o sinal se torne não confiável ao longo do caminho.

Seu valor fica ainda mais claro no controle automatizado de processos. Um PLC ou DCS pode ler continuamente o sinal de corrente, compará-lo com o ponto de ajuste alvo e ajustar aquecedores, válvulas, unidades de resfriamento ou alarmes em tempo real. Isto suporta um controle mais rígido e uma resposta mais rápida quando as condições do processo mudam. Na prática, os operadores confiam nestes sensores para:

● rastrear mudanças de temperatura continuamente durante a produção

● disparar alarmes antes que o superaquecimento ou subaquecimento afete a segurança

● suporta controle de circuito fechado para qualidade de saída mais estável

● reduzir a inspeção manual em áreas perigosas ou de difícil acesso

Como o sinal é fácil de interpretar pelos controladores industriais, os sensores de temperatura de 4/20 mA se adaptam naturalmente a grandes sistemas de monitoramento onde o tempo de atividade e a previsibilidade são mais importantes do que a complexidade técnica.

HVAC e monitoramento ambiental

Em sistemas HVAC, os sensores de temperatura de 4/20 mA ajudam a manter um ambiente interno equilibrado em edifícios comerciais, fábricas, armazéns e grandes instalações. Eles são comumente instalados em dutos de ar, linhas de água gelada, circuitos de caldeiras e salas de equipamentos para fornecer feedback contínuo de temperatura. Os sistemas de gestão predial utilizam esses dados para regular ventiladores, amortecedores, compressores e saída de aquecimento ou resfriamento, ajudando a manter o conforto e evitando o uso desnecessário de energia. Comparada com formatos de sinal menos robustos, a abordagem 4/20mA é especialmente útil quando os sensores são instalados longe do gabinete de controle.

No monitoramento ambiental, esses sensores também apoiam as metas de energia e sustentabilidade, tornando o controle de temperatura mais preciso e mensurável. As instalações podem usá-los para monitorar as condições de armazenamento, o desempenho da ventilação e as tendências de temperatura externa ou em espaços fechados como parte de programas de eficiência mais amplos.

Área de Aplicação	Uso típico de sensores de temperatura 4/20 mA	Benefício Principal
Processos químicos e de petróleo e gás	Monitoramento de reatores, tubulações e equipamentos térmicos	Controle mais seguro em operações complexas
Linhas de produção	Feedback em tempo real para ajustes automatizados	Melhor consistência do produto
HVAC comercial	Monitoramento de dutos, circuito de água e temperatura ambiente	Maior conforto e eficiência energética
Gestão ambiental	Rastreando espaços controlados e condições de ventilação	Conformidade e controle de recursos mais fortes

Quando as instalações precisam de dados confiáveis ​​de temperatura tanto para o desempenho do processo quanto para o gerenciamento diário de energia, os sensores 4/20 mA continuam sendo uma escolha prática porque se integram facilmente às plataformas de controle e continuam a funcionar bem em condições operacionais reais.

Conclusão

Um sensor de temperatura de 4/20 mA converte a temperatura em um sinal de corrente estável para monitoramento preciso, de baixo ruído e de longa distância. Sua confiabilidade o torna essencial no controle e automação industrial moderna. Nanjing Hangjia Electronic Technology Co.,Ltd. fornece soluções de sensores confiáveis ​​com forte estabilidade de sinal, desempenho prático e serviço profissional, ajudando os clientes a melhorar a precisão da medição, a segurança do sistema e a eficiência operacional.

Perguntas frequentes

P: Como um sensor de temperatura de 4/20 mA produz a temperatura?

R: Um sensor de temperatura de 4/20 mA converte a temperatura em um sinal de corrente linear, geralmente 4 mA na extremidade inferior e 20 mA na extremidade superior.

P: Por que um sensor de temperatura 4/20 mA é usado em sistemas industriais?

R: Um sensor de temperatura de 4/20 mA é preferível porque os sinais de corrente resistem ao ruído elétrico e permanecem precisos em cabos longos.

P: O que significa 4mA em um loop de corrente?

R: Em um sensor de temperatura 4/20 mA, 4 mA é o zero ativo, mostrando que o circuito está energizado enquanto representa a temperatura mínima medida.
