Transmissor de nível submersível

A medição precisa de nível em tanques, poços, rios e estações elevatórias é essencial para controle de processos, monitoramento ambiental e gestão de água. Um transmissor de nível com falha pode causar transbordamento de tanques, bombas funcionando a seco ou inventário impreciso.

Aqui você encontrará transmissores de nível submersíveis para água, águas residuais, água do mar e líquidos corrosivos – desde modelos de uso geral até versões capacitivas de minidiâmetro, antiareia, antiervas daninhas e cerâmica. Nesta página, ajudamos você a escolher a faixa de medição, o sinal de saída, o material do cabo e os acessórios de montagem corretos para que seu monitoramento de nível seja confiável, mesmo em condições adversas.

O que é um transmissor de nível submersível?

Um transmissor de nível submersível (também chamado de sonda de nível hidrostático) mede a pressão hidrostática exercida por uma coluna de líquido acima dele. A pressão é diretamente proporcional à altura (nível) do líquido quando a densidade do líquido é conhecida. O transmissor é baixado no tanque, poço ou canal aberto e é completamente vedado contra o meio ambiente.

No interior, um sensor de pressão – normalmente um elemento piezoresistivo de silício ou capacitivo de cerâmica – converte a pressão hidrostática em um sinal elétrico. Um cabo ventilado permite que a pressão atmosférica alcance a parte traseira do sensor, de modo que a saída seja a pressão manométrica verdadeira (ou seja, apenas a coluna de líquido, não afetada por alterações barométricas). O circuito de condicionamento de sinal emite então um sinal padrão de 4-20 mA, 0-10 V ou RS485 para um controlador ou display.

Como todo o conjunto é encapsulado e soldado, ele pode ser submerso continuamente em profundidades de até 500 metros ou mais.

Princípio de medição de nível hidrostático

A pressão no fundo de uma coluna líquida é: P = ρ × g × h, onde:

• P = pressão hidrostática (Pa)

• ρ = densidade do líquido (kg/m³)

• g = aceleração gravitacional (≈9,81 m/s²)

• h = altura do líquido (m)

O transmissor mede P, e com densidade conhecida, o nível (h) é calculado. A maioria dos transmissores de nível submersíveis são calibrados de fábrica em metros de coluna de água (mH₂O) ou pés de água (ftH₂O). Para líquidos com densidades diferentes (por exemplo, combustível, produtos químicos), o transmissor pode ser calibrado adequadamente ou o fator de densidade aplicado no sistema de controle.

Tipos de transmissores de nível submersíveis que oferecemos

Nosso portfólio de transmissores de nível submersíveis abrange uma ampla gama de aplicações – desde água limpa em poços profundos até esgoto agressivo e água do mar costeira.

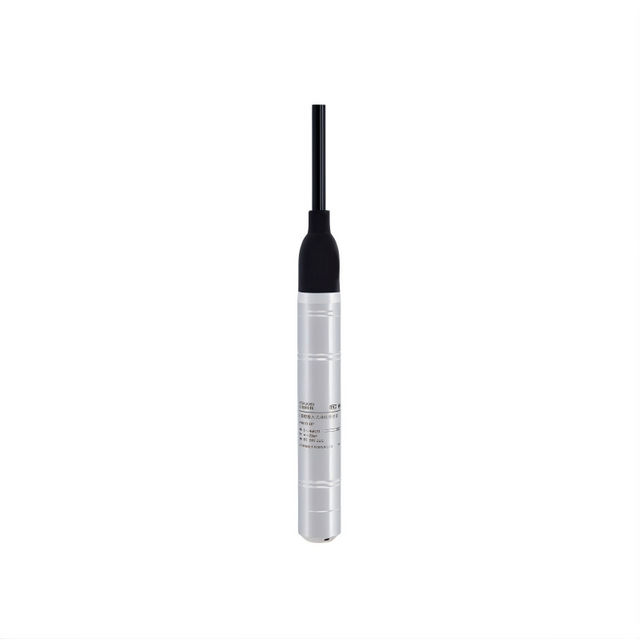

Transmissor de nível submersível de uso geral (HPM410)

O HPM410 é o carro-chefe da medição de nível submersível. Ele usa um sensor de pressão piezoresistivo de silício, caixa de aço inoxidável 316L totalmente soldada e uma construção em vaso com vedação dupla. O cabo ventilado está disponível em revestimento de poliuretano (PU) ou nitrila (NBR). Varia de 1 a 500 mH₂O com precisão típica de ±0,5% FS (opcional ±0,2% FS). A ampla compensação de temperatura e múltiplas saídas (4-20 mA, HART, RS485, relé) tornam-no adequado para a maioria das aplicações industriais e municipais.

Melhor quando você precisa:

• Uma sonda submersível robusta, totalmente em aço inoxidável.

• Proteção IP68 para imersão contínua.

• Medição de nível em caixas d'água, rios, estações elevatórias e poços de água subterrânea.

• Opções de saída: 4‑20 mA (2 fios), 0‑10 V, RS485 ou HART.

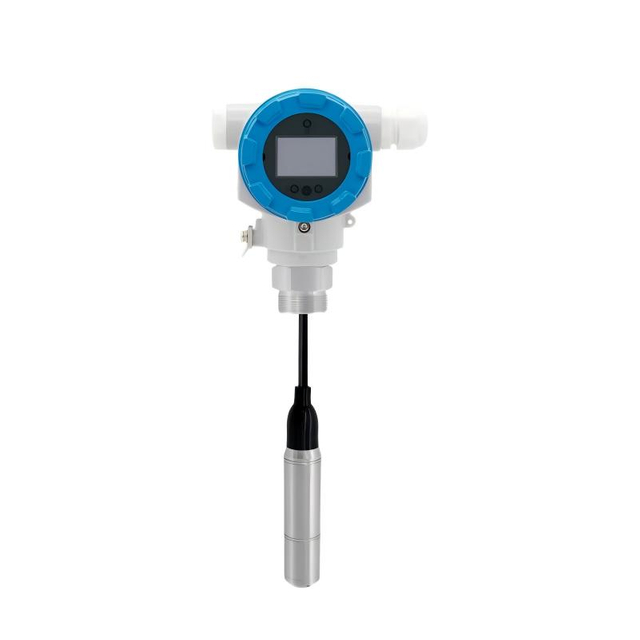

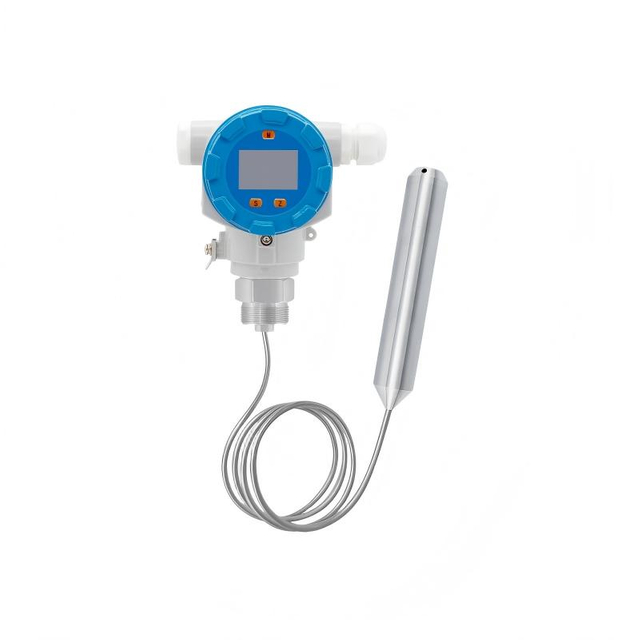

Transmissor de nível submersível tipo split com display (HPM420W)

O HPM420W separa a sonda de detecção (submersível) do invólucro eletrônico (parte superior). A sonda contém o sensor de pressão e é totalmente vedada conforme IP68. Uma caixa de junção com display local e botões de configuração é montada acima do solo, facilitando a configuração e a leitura sem retirar a sonda do poço. Ideal para poços profundos, reservatórios e locais onde é necessária indicação no local.

Melhor quando você precisa:

• Exibição local do valor do nível ao nível do solo.

• Profundidade da sonda até 300 mH₂O.

• Calibração fácil sem levantar a sonda.

• Saídas de 4‑20 mA, HART, RS485 ou relé.

Transmissor de nível de minidiâmetro (Φ19 mm) (HPM4119)

Projetado para furos estreitos, tubos pequenos ou pontos de acesso restrito, o HPM4119 possui uma sonda ultrafina de 19 mm de diâmetro. Apesar de seu tamanho pequeno, oferece alta precisão (até ±0,1% FS) e varia até 350 mH₂O. A carcaça 316L totalmente soldada e o cabo PU ou NBR garantem confiabilidade a longo prazo.

Melhor quando você precisa:

• Inserção através de uma abertura muito pequena (por exemplo, furo de 1 polegada).

• Alta precisão para monitoramento de águas subterrâneas ou aplicações laboratoriais.

• Opções de baixa tensão (2,8~5,5 V) para dataloggers alimentados por bateria.

Transmissor de nível antiareia e ervas aquáticas (HPM410‑C)

Em rios, lagos e águas costeiras, areia, lodo e plantas aquáticas podem entupir ou danificar uma sonda submersível padrão. O HPM410‑C possui um anel de filtro personalizado (316L ou cerâmica) que evita a entrada de partículas e evita que algas aquáticas se envolvam no diafragma. O anel do filtro é removível e lavável. Este modelo foi construído para ambientes desafiadores com alto sedimento ou crescimento biológico.

Melhor quando você precisa:

• Proteção contra areia, detritos e algas.

• Implantação de longo prazo em rios, reservatórios ou tomadas de água de resfriamento.

• Sonda 316L mais anel de filtro cerâmico opcional.

Transmissor de nível submersível capacitivo cerâmico (HPM47W‑CSN)

Para meios corrosivos (água do mar, produtos químicos, águas residuais com alta salinidade) ou onde a confiabilidade a longo prazo é crítica, o HPM47W‑CSN usa um sensor capacitivo cerâmico de 99,9% Al₂O₃. A sonda totalmente 316L ou em liga de titânio e o cabo fluoroplástico (FEP) oferecem excelente resistência a produtos químicos, sal e UV. O sensor de cerâmica seca (sem preenchimento de óleo) significa ausência de risco de contaminação e capacidade de sobrecarga muito alta.

Melhor quando você precisa:

• Resistência à corrosão – água do mar, fábricas de produtos químicos, tratamento de águas residuais.

• Alta proteção contra sobrecarga (até 600 kPa para um sensor de 10 kPa).

• Medição isenta de óleo para aplicações ultrapuras ou sensíveis.

• Precisão tão boa quanto ±0,25% FS.

Comparação rápida

Aplicações de Transmissores de Nível Submersíveis por Indústria

Água e Águas Residuais

Estações elevatórias, controle de bombas, tanques de armazenamento e canais abertos. Um transmissor de nível submersível detecta diretamente o nível da água e pode iniciar/parar bombas por meio de saída de relé ou enviar um sinal de 4-20 mA para um PLC. O HPM410 (geral) e o HPM420W (com display) são escolhas comuns. Para águas residuais com detritos, o HPM410‑C com anel de filtro evita entupimentos.

Monitoramento de águas subterrâneas e poços profundos

Monitoramento ambiental de aquíferos, furos e poços de remediação. Sondas de minidiâmetro (HPM4119) cabem em revestimentos de poços estreitos. Alta precisão (±0,1% FS) está disponível para rastreamento preciso do lençol freático. A estabilidade a longo prazo é essencial para implantações plurianuais.

Marinha e Costeira

O nível da água do mar, o monitoramento das marés e os tanques de lastro dos navios exigem materiais resistentes à corrosão. O HPM47W‑CSN com sonda de titânio e cabo fluoroplástico resiste à corrosão por água salgada. Os sensores capacitivos cerâmicos não são afetados por resíduos de sal.

Tanques de Processos Químicos e Industriais

Medição de nível de água ácida, alcalina, solvente ou ultrapura. Escolha o HPM47W‑CSN com sensor cerâmico (sem óleo) e cabo PTFE/Teflon. Os materiais molhados podem ser especificados para corresponder à compatibilidade química.

Irrigação e canais abertos

Rios, canais e reservatórios geralmente apresentam areia, lama e crescimento aquático. O design antiareia e ervas aquáticas do HPM410‑C mantém o diafragma limpo. O anel do filtro pode ser facilmente removido para limpeza.

Como escolher o transmissor de nível submersível correto

Faixa de medição (profundidade)

Selecione uma faixa onde o nível máximo esperado esteja entre 70% e 100% da escala completa do transmissor. Não superdimensione – um transmissor de 20 mH₂O em um tanque de 2 m terá resolução baixa. Alcances típicos: 1 m, 2 m, 5 m, 10 m, 20 m, 50 m, 100 m, até 500 m.

Material e comprimento do cabo

• Poliuretano (PU) – bom para água doce, águas residuais e uso geral; resistente à abrasão.

• Nitrila (NBR) – resistente a óleo; adequado para água oleosa ou combustível.

• Fluoroplástico (FEP/PFA) – excelente resistência química para líquidos agressivos (ácidos, solventes).

O comprimento do cabo deve ser encomendado pelo menos 1–2 m maior que a profundidade máxima da água para permitir folga e terminação superficial.

Tecnologia de Sensores

• Piezoresistivo de silício (diafragma 316L) – uso geral, boa precisão, custo-benefício.

• Cerâmica capacitiva (Al₂O₃) – excelente resistência à corrosão, alta sobrecarga, isento de óleo, mas mais caro.

Sinal de saída

• 4‑20 mA (2 fios) – mais comum, alimentado por loop, imune a cabos longos.

• 0‑10 V (3 fios) – para circuitos curtos e controladores de entrada de tensão.

• RS485 / Modbus – comunicação digital, rede multidrop, também pode gerar temperatura (em alguns modelos).

• Saída de relé – controle direto da bomba (por exemplo, HPM410 com opção de relé).

Acessórios (kits de montagem)

• Peça de montagem roscada (W1) – para fixar a sonda a um tubo ou suporte fixo.

• Clipe de cabo (W8) – fixa o cabo na parte superior do tanque ou poço.

• Suporte de montagem em ângulo reto (W4) – para montagem na parede.

• Martelo pesado (W2 superior ou W3 inferior) – mantém a sonda submersa e vertical em água corrente.

• Tubo protetor – para ambientes turbulentos ou de alto fluxo.

Perguntas frequentes sobre transmissores de nível submersíveis

Qual é a diferença entre um transmissor submersível e um transmissor de pressão padrão?

Um transmissor de nível submersível é projetado para imersão contínua. Ele possui um invólucro à prova d’água, encapsulado e soldado (IP68), um cabo ventilado que permite referência atmosférica e, muitas vezes, um cone ou filtro para proteger o diafragma. Um transmissor de pressão padrão só pode ser IP65/IP67 e não se destina ao uso subaquático permanente.

Preciso de um cabo ventilado?

Sim, para a maioria das aplicações de nível submersível. O cabo ventilado permite que a parte traseira do sensor faça referência à pressão atmosférica, de modo que a saída reflita verdadeiramente a pressão hidrostática da coluna de líquido, independente das alterações barométricas. Sensores não ventilados (absolutos) precisariam de compensação barométrica em tempo real. Nossos transmissores submersíveis usam cabos ventilados com um tubo de ventilação cheio de dessecante para evitar a entrada de umidade.

Como instalo um transmissor de nível submersível?

1. Prenda o cabo na parte superior do tanque/poço usando um clipe de cabo ou suporte de montagem. Não deixe o cabo suportar todo o peso da sonda – use um aliviador de tensão ou uma braçadeira de cabo.

2. Abaixe a sonda suavemente até a profundidade desejada (geralmente o nível mais baixo que você deseja medir).

3. Para água corrente ou tanques grandes, use um martelo pesado (peso inferior) ou um tubo protetor para manter a sonda no lugar e evitar movimentos.

4. Conecte os fios de sinal ao seu controlador ou monitor. Para alimentação por loop de 4-20 mA, conecte o fio vermelho a +V (por exemplo, 24 V) e o fio preto à entrada do seu controlador (que vai para o terra).

5. Mantenha o tubo de ventilação (dentro do cabo) aberto e seco – não deixe entrar água no bujão de respiro na extremidade superior.

O que acontece se a água entrar no tubo de ventilação?

A água no tubo de ventilação bloqueará a referência atmosférica, causando leituras erradas e possivelmente danificando o sensor. Mantenha sempre a tampa de respiro do cabo ventilado seca e acima do nível potencial de água. Para instalações externas, proteja a extremidade do cabo contra chuva e condensação.

Posso medir o nível em um líquido com densidade diferente (por exemplo, diesel, ácido)?

Sim. O transmissor vem calibrado de fábrica em metros de água (ρ≈1000 kg/m³). Para um líquido com densidade D (kg/m³), o nível real = (faixa equivalente de água) × (1000/D). Como alternativa, podemos calibrar o transmissor de forma personalizada para a densidade específica do seu líquido. Contate-nos para calibrações especiais.

Com que frequência um transmissor de nível submersível deve ser calibrado?

Para aplicações municipais e industriais, o período normal é de 12 a 24 meses. Para a monitorização ambiental, cada 2–3 anos pode ser suficiente. Nossos transmissores têm estabilidade de longo prazo de ±0,2% FS/ano. Se as leituras se desviarem além do esperado, verifique se há incrustações no diafragma, bloqueio do tubo de ventilação ou danos no cabo antes de recalibrar.

Por que escolher nossos transmissores de nível submersíveis?

Projetamos e fabricamos transmissores de nível submersíveis que sobrevivem às condições do mundo real – poços profundos, rios lamacentos, tanques corrosivos e estações de bombeamento turbulentas. Cada sonda é totalmente soldada, testada sob pressão e 100% testada eletricamente antes do envio.

Construção Robusta

• Sonda de aço inoxidável 316L ou titânio totalmente soldada – sem vedações para vazamento.

• Múltiplas opções de cabos – PU, NBR, fluoroplástico para todos os ambientes.

• Dupla vedação, envasamento completo – proteção IP68 para submersão contínua.

• Tubo de ventilação cheio de dessecante – mantém a umidade fora do caminho do ar de referência.

Ampla gama e precisão

• Varia de 1 mH₂O a 500 mH₂O.

• Precisão: ±0,5% FS padrão, ±0,2% FS ou ±0,1% FS opcional.

• Compensação de temperatura de -10 °C a +80 °C.

Projetos Específicos de Aplicação

• Minidiâmetro (19 mm) para furos estreitos.

• Antiareia e algas aquáticas com anel de filtro removível.

• Cerâmica capacitiva para meios agressivos e corrosivos.

• Tipo dividido com display para fácil leitura no local.

Acessórios completos

Fornecemos peças de montagem roscadas, clipes de cabos, suportes, martelos pesados, tubos de proteção e caixas de junção IP68 – tudo o que você precisa para uma instalação profissional.

Suporte rápido e personalização

Nossa equipe de engenharia ajuda você a selecionar o alcance, o comprimento do cabo, o sinal de saída e os acessórios de montagem corretos. Para líquidos especiais, podemos calibrar de forma personalizada para qualquer densidade. Para pedidos de OEM ou de projetos, oferecemos comprimentos de sonda personalizados, cabos específicos do cliente e marcações especiais.
