Como instalar um indicador de nível magnético corretamente?

Os indicadores de nível magnético são amplamente utilizados em aplicações petroquímicas, metalúrgicas e de controle de processos industriais – especialmente em ambientes de alta temperatura e alta pressão. Mas a instalação incorreta pode levar a leituras falsas, flutuadores presos ou até mesmo danos ao equipamento. Então, qual é a maneira correta de instalar um indicador de nível magnético como o HYM‑UZ? Este guia orienta você nas principais etapas e práticas recomendadas.

Por que escolher o indicador de nível magnético HYM‑UZ?

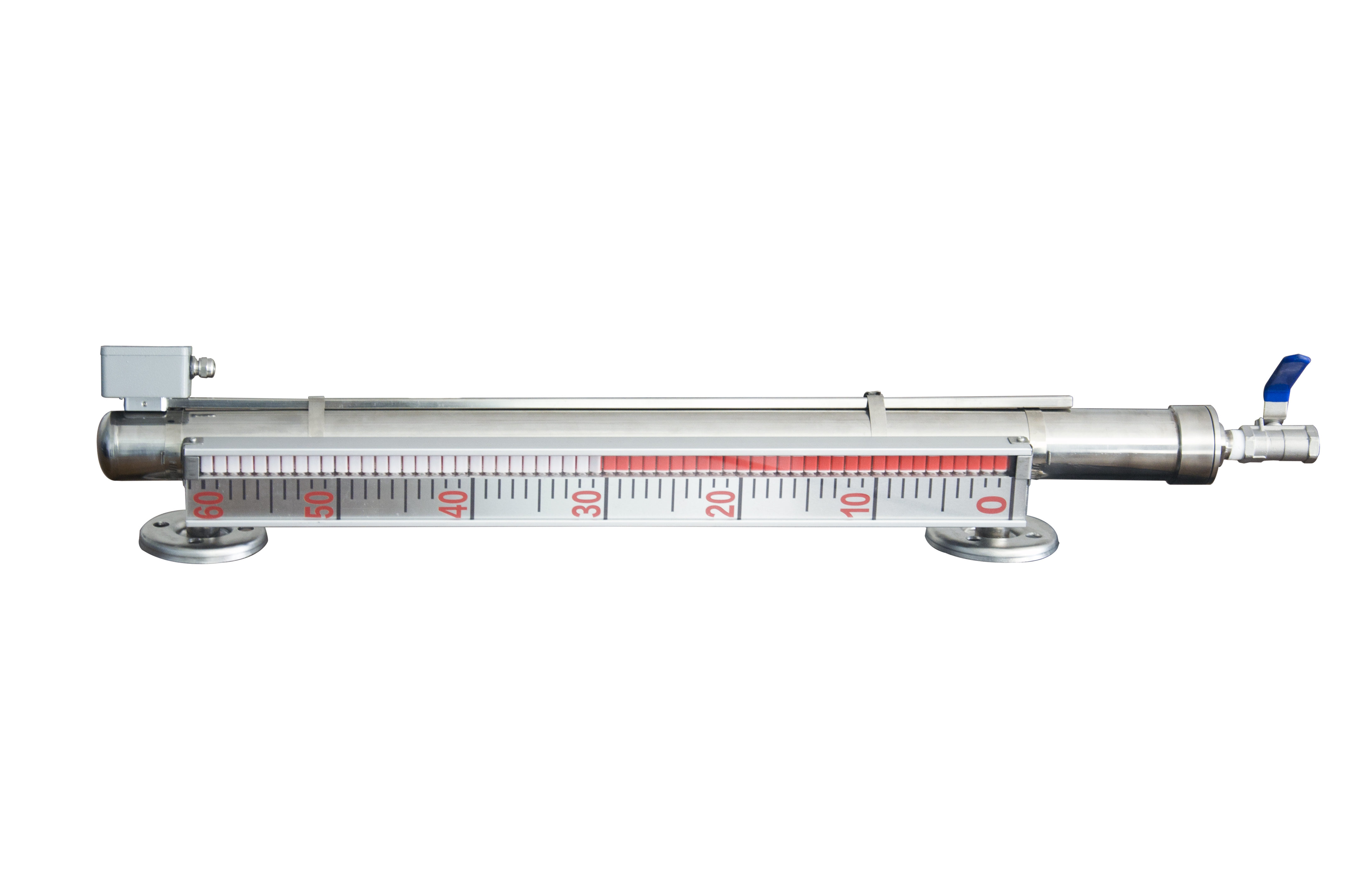

O HYM‑UZ consiste em uma câmara conectada ao tanque por meio de tubos de derivação, com uma bóia equipada com ímã que sobe e desce com o nível do líquido. Este movimento vira bandeiras magnéticas vermelhas/brancas para fornecer uma indicação clara e visual de nível – vermelho para líquido, branco para espaço de vapor. Os principais recursos incluem:

• Ampla faixa de medição – 200 mm a 10.000 mm

• Alta precisão – ±10mm

• Ampla faixa de temperatura – –150°C a 400°C

• Capacidade de pressão – até 10,0MPa

• Várias opções de materiais – 304, 316L, PE, PP, UPVC, revestido com PTFE e personalizado

• Transmissor opcional – 4‑20 mA, RS485 ou HART para monitoramento remoto

• Tipos especiais disponíveis – versões anticorrosão, à prova de explosão, com camisa de vapor e versões para baixa temperatura

Guia de instalação passo a passo

1. Verificações de pré-instalação

• Verifique o modelo – confirme se o material da câmara, o flutuador e as conexões do processo correspondem ao seu pedido e aos requisitos da aplicação.

• Verifique a bóia – certifique-se de que a bóia se move livremente dentro da câmara. Remova qualquer material de embalagem ou tampões de proteção antes da instalação.

• Inspecione as bandeiras – certifique-se de que as bandeiras magnéticas vermelhas/brancas girem suavemente e não estejam presas.

2. Montagem da Câmara

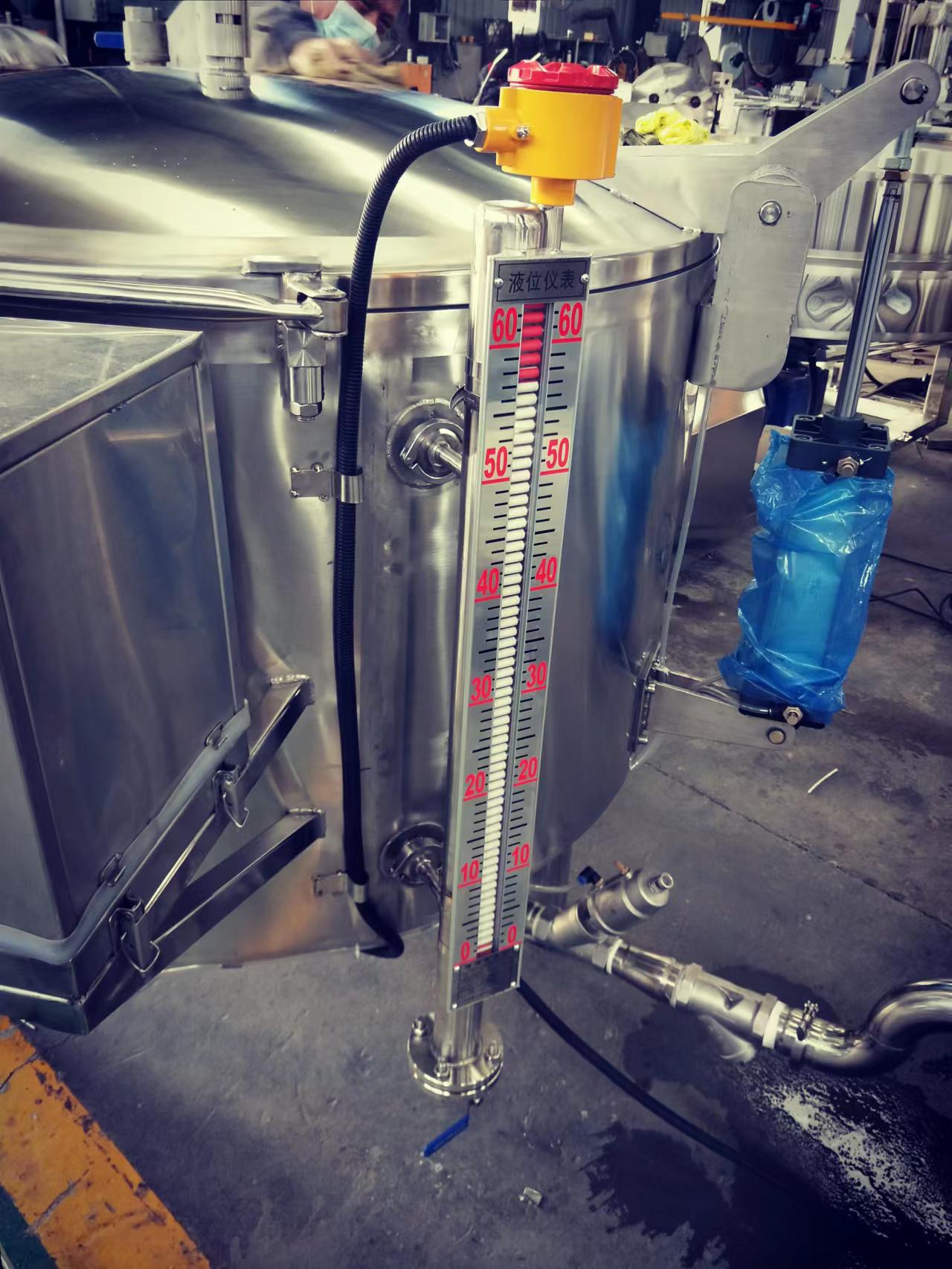

• Montagem vertical – a câmara deve ser instalada verticalmente (dentro de ±2°) para garantir que o flutuador se mova livremente.

• Tubulação de desvio – conecte os tubos de desvio superior e inferior ao tanque. A conexão superior deve retornar ao espaço de vapor e a conexão inferior ao espaço líquido.

• Válvulas de isolamento – instale válvulas de isolamento entre o tanque e a câmara. Isto permite a manutenção e limpeza sem drenar o tanque.

• Para modelos com camisa de vapor – conecte a entrada e a saída de vapor para aplicações aquecidas para evitar a solidificação do meio.

3. Instalação flutuante

• Orientação da boia – instale a boia com a extremidade do ímã voltada para cima (marcada no corpo da boia). A instalação reversa fará com que o indicador mostre um nível incorreto.

• Inserção suave – insira a bóia lentamente na câmara para evitar danos por impacto. Nunca deixe cair o flutuador.

• Para modelos montados na parte superior – use um fio-guia ou haste para garantir que a bóia entre na câmara em linha reta.

4. Conexões de processo

• Conexões de flange – alinhe os flanges, instale juntas e aperte os parafusos uniformemente em padrão cruzado. Material de junta recomendado: PTFE ou grafite para resistência química.

• Conexões roscadas – aplique fita PTFE nas roscas macho e aperte com o torque recomendado. Não aperte demais.

• Conexões com três braçadeiras – use juntas e braçadeiras adequadas, garantindo uma vedação segura e sem vazamentos.

5. Instalação do Transmissor (Opcional)

• Monte o transmissor de nível magnético HYM880 (ou equivalente) na câmara.

• Conecte o sinal de saída (4‑20 mA, RS485 ou HART) ao sistema de controle.

• Certifique-se de que o prensa-cabo esteja devidamente vedado, especialmente em modelos à prova de explosão.

• Calibre o transmissor de acordo com os parâmetros de alcance e densidade.

6. Comissionamento do Sistema

• Abra lentamente as válvulas de isolamento para permitir a entrada de líquido na câmara. A pressurização repentina pode danificar o flutuador.

• Observe as bandeiras magnéticas – elas devem girar suavemente à medida que o nível do líquido aumenta.

• Verifique se há vazamentos em todos os pontos de conexão.

• Para saída remota, verifique se o sinal corresponde à leitura visual.

• Ajuste o zero e a amplitude, se necessário, usando as configurações integradas do transmissor.

Erros comuns para evitar

Exemplo de aplicação no mundo real

Uma fábrica de produtos químicos precisava de uma indicação de nível confiável para um reator de alta temperatura (250°C) contendo ácido corrosivo. Eles instalaram o HYM‑UZ com uma câmara de 316L, flutuador revestido de PTFE e uma opção de camisa de vapor para evitar a cristalização média. A câmara foi montada verticalmente com válvulas de isolamento e conectada ao tanque através de flanges DN50. Um transmissor HYM880 com saída HART de 4‑20 mA foi adicionado para monitoramento remoto. Após o comissionamento, o sistema forneceu leituras de nível estáveis ​​e precisas, sem problemas de manutenção por mais de dois anos, mesmo sob condições corrosivas e de alta temperatura.

Considerações Finais

A instalação adequada de um indicador de nível magnético é essencial para uma medição de nível precisa e confiável e uma longa vida útil. Verifique sempre a orientação da bóia, monte a câmara verticalmente e utilize os materiais corretos para sua aplicação. Se você não tiver certeza de qual modelo HYM‑UZ se adequa ao seu processo – se você precisa de uma versão padrão, tipo de baixa temperatura ou opção com camisa a vapor – entre em contato conosco para obter assistência gratuita na seleção.

Precisa de um indicador de nível magnético confiável para seu próximo projeto? Verifique as especificações da HYM‑UZ ou solicite um orçamento hoje mesmo.

— A equipe de engenharia da Hangjia
