Compreendendo 4-20mA transmissores de temperatura digital: como eles funcionam e onde são usados

Em muitas indústrias, a temperatura é mais do que apenas um número - é um fator -chave que determina a eficiência, a segurança e a qualidade do produto. Desde o gerenciamento da água em tanques de armazenamento até o controle do calor em fornos industriais maciços, é essencial o monitoramento preciso da temperatura. É aqui que o transmissor de temperatura digital de 4-20mA desempenha um papel vital. É um dos dispositivos mais amplamente utilizados para converter leituras de temperatura em um sinal que pode ser facilmente transmitido, lido e processado pelos sistemas de controle.

O padrão de 4-20mA é confiável há décadas e, quando combinado com o processamento digital, torna-se uma ferramenta poderosa para medição precisa e confiável da temperatura. Este artigo explicará como esses transmissores funcionam, por que são tão populares e onde são aplicados - exemplos de cobertura, como tanques de água, usinas de energia, instalações de petróleo e gás, fornos, sistemas de vapor e colunas de destilação.

O que é um transmissor de temperatura digital de 4-20mA?

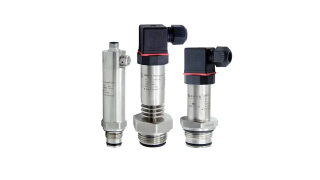

Um digital de 4-20mA transmissor de temperatura é um dispositivo que leva a entrada de um sensor de temperatura-como RTD (detector de temperatura de resistência) ou termopar-e o converte em um sinal elétrico que varia de 4 a 20 miliamps (MA). Esse sinal é então enviado para um sistema de controle como um PLC (controlador lógico programável), DCS (sistema de controle distribuído) ou logger de dados.

A peça 'Digital ' refere-se aos eletrônicos internos que processam o sinal de temperatura antes de convertê-lo na saída de corrente de 4-20mA. Isso significa que o dispositivo pode filtrar o ruído, aplicar calibração e até oferecer opções de comunicação adicionais como o protocolo Hart (Transdutor Remoto Endereço para a Rodovia) para monitoramento e configuração avançados.

Por que o padrão de 4-20mA é amplamente utilizado

O sinal de 4-20mA é considerado um padrão da indústria por alguns motivos importantes:

• Resistência ao ruído - Os sinais de corrente são menos afetados pelo ruído elétrico em comparação com os sinais de tensão, tornando -os ideais para ambientes industriais com máquinas pesadas.

• Transmissão de longa distância -o sinal pode ser enviado sobre corridas longas de cabo sem perda significativa de precisão.

• Solução de problemas simples - Como o 4MA representa o valor mínimo e 20mA o máximo, um sinal abaixo de 4mA ou acima de 20mA indica imediatamente uma falha.

• Simplicidade de dois fios -muitos transmissores operam em apenas dois fios, que fornecem energia e carregam o sinal.

Como funciona um transmissor de temperatura digital de 4-20mA

O processo pode ser dividido em várias etapas:

• Sensor de temperatura - Um sensor como um PT100 RTD ou um termopar detecta a temperatura. Por exemplo, em um forno, o sensor é colocado dentro para medir os níveis internos de calor.

• Conversão de sinal - O sinal bruto do sensor geralmente é pequeno e instável. Os eletrônicos do transmissor convertem isso em um sinal digital estável e processado.

• Escalando para 4-20mA -A faixa de temperatura é mapeada para a escala de 4-20mA. Por exemplo, 0 ° C pode ser 4MA e 200 ° C podem ser 20mA.

• Transmissão de sinal - o sinal viaja através dos cabos para o sistema de controle, mesmo que esteja a centenas de metros de distância.

• Exibir e controle - o sistema de controle interpreta o valor atual e pode exibi -lo, registrá -lo ou acionar ações de controle, como abrir uma válvula ou desligar um aquecedor.

Principais benefícios dos transmissores de temperatura digital

• Alta precisão - o processamento digital ajuda a remover o ruído do sinal e a melhorar a precisão da medição.

• Confiabilidade em condições adversas - eles trabalham em ambientes com vibração, calor alto ou interferência elétrica.

• Facilidade de integração - compatível com uma ampla gama de sistemas de controle industrial.

• Auto-diagnóstico -Muitos modelos podem alertar os operadores se houver uma falha no sensor ou um problema de fiação.

Aplicações de transmissores de temperatura digital 4-20mA

Agora que entendemos como esses transmissores funcionam, vamos explorar o uso do mundo real em diferentes indústrias.

Monitoramento de temperatura do tanque de água

Em instalações onde a água é armazenada para processos industriais ou suprimento municipal, manter a temperatura certa pode ser importante. Por exemplo, em plantas de processamento de alimentos, a água usada para limpeza e mistura deve permanecer dentro de certos limites de temperatura para garantir a higiene e a qualidade do produto.

Um transmissor de temperatura digital de 4-20mA instalado em um tanque de água pode fornecer monitoramento contínuo. Se a água ficar muito quente ou muito fria, o sistema de controle poderá ajustar automaticamente aquecedores ou sistemas de resfriamento. A estabilidade do sinal de 4-20mA garante leituras precisas, mesmo que a sala de controle esteja localizada longe do tanque.

Usinas de energia

Nas instalações de geração de energia - se carvão, gás natural, nuclear ou renovável - o controle de temperatura é crítico. Caldeiras, turbinas e sistemas de refrigeração dependem de leituras precisas de temperatura para operar de maneira eficiente e segura.

Por exemplo:

• Temperatura do vapor da caldeira - Se a temperatura do vapor subir muito alta, pode danificar as turbinas ou a tubulação. Um transmissor envia leituras em tempo real para que os operadores possam ajustar as taxas de entrada ou resfriamento de combustível.

• Sistemas de água de resfriamento - Em plantas nucleares e térmicas, a água de resfriamento deve permanecer dentro dos limites seguros para proteger o equipamento.

A durabilidade dos transmissores digitais de 4-20mA os torna adequados para o calor, vibração e ruído elétrico comum nesses ambientes.

Instalações de petróleo e gás

A indústria de petróleo e gás geralmente opera em condições extremas - de plataformas offshore a pipelines do deserto. O monitoramento da temperatura é vital para a segurança e a eficiência.

Os usos comuns incluem:

• Monitoramento de oleodutos - garantir que o petróleo permaneça na temperatura certa para evitar problemas de solidificação ou fluxo.

• Processos de refino - Em unidades de destilação e rachaduras, as leituras precisas de temperatura determinam a qualidade do produto.

• Tanques de armazenamento - Monitorando líquidos armazenados para evitar superaquecimento ou resfriamento além dos limites seguros.

A resistência à interferência do sinal de 4-20mA garante a transmissão de dados confiável, mesmo a longas distâncias, o que é essencial nos layouts de refinaria.

Controle de temperatura do forno

Em indústrias como cerâmica, metalurgia e fabricação de cimento, os fornos operam a temperaturas extremamente altas. A consistência é fundamental - se a temperatura estiver muito baixa, os produtos podem ser fracos; Se muito alto, eles podem ser danificados.

Um transmissor de temperatura digital de 4-20mA conectado a um termoparto de alta temperatura pode lidar com essas condições exigentes. Sua precisão permite que os operadores mantenham perfis precisos de disparo, o que é crucial para alcançar as características desejadas do produto.

Monitoramento da temperatura do vapor

O vapor é amplamente utilizado na fabricação para aquecimento, esterilização e geração de energia. O controle da temperatura do vapor é essencial para evitar danos ao equipamento, manter a eficiência energética e garantir a segurança.

Por exemplo:

• No processamento de alimentos, a esterilização a vapor requer temperaturas exatas para matar microorganismos sem danificar as embalagens.

• Na produção têxtil, o vapor é usado para tingir e acabar tecidos, e a consistência da temperatura afeta a qualidade final.

• Um transmissor garante que os dados de temperatura do sistema de vapor atinjam o painel de controle em tempo real, permitindo ajustes rápidos.

Colunas de destilação

A destilação é um processo usado em plantas químicas, refinarias de petróleo e produção de bebidas para separar líquidos com base em seus pontos de ebulição. A medição da temperatura em diferentes pontos de uma coluna de destilação é fundamental para o controle do processo.

O transmissor de temperatura digital de 4-20mA fornece leituras precisas de vários locais da coluna. Isso ajuda os operadores a ajustar as taxas de entrada de calor, refluxo e taxas de fluxo para otimizar a eficiência da separação e a pureza do produto.

Por que os transmissores de temperatura digital de 4-20mA são ideais para essas aplicações

O fio comum nessas indústrias é a necessidade de precisão, durabilidade e comunicação de longa distância. Tanques de água, usinas de energia, instalações de petróleo, fornos, sistemas de vapor e colunas de destilação operam em condições desafiadoras em que a interferência elétrica, temperaturas extremas e estresse mecânico são comuns. O padrão de 4-20mA, combinado com o processamento digital, garante que as leituras de temperatura permaneçam estáveis ​​e confiáveis.

Além disso, esses transmissores são relativamente simples de instalar e integrar nos sistemas de controle existentes, tornando -os uma escolha prática para novos projetos e adaptados.

Pensamentos finais

O transmissor de temperatura digital de 4-20mA é mais do que apenas uma peça de equipamento de medição-é um vínculo crítico entre o processo físico e o sistema de controle que o gerencia. Ao converter leituras de temperatura bruta em um sinal confiável e fácil de ler, ele permite que as indústrias funcionem com mais segurança, eficiência e consistência.

Esteja você monitorando a temperatura em um tanque de água, controlando um forno, gerenciando sistemas de vapor ou ajustando um processo de destilação, essa tecnologia oferece a precisão e confiabilidade necessárias para manter as operações no caminho certo.
