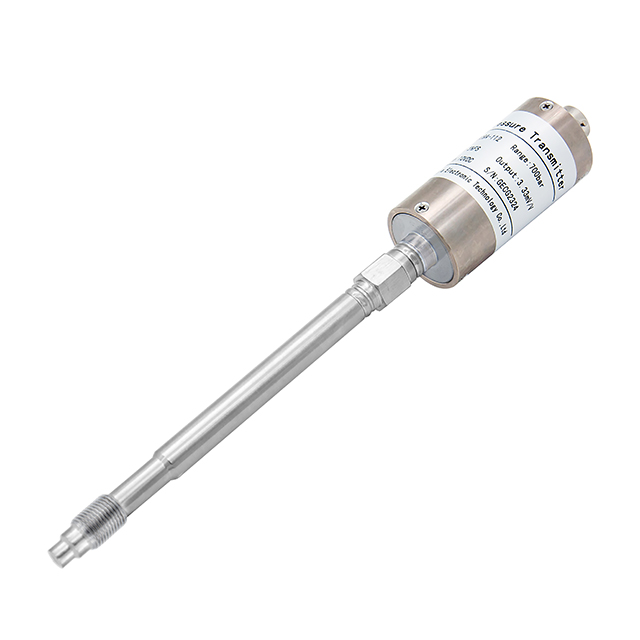

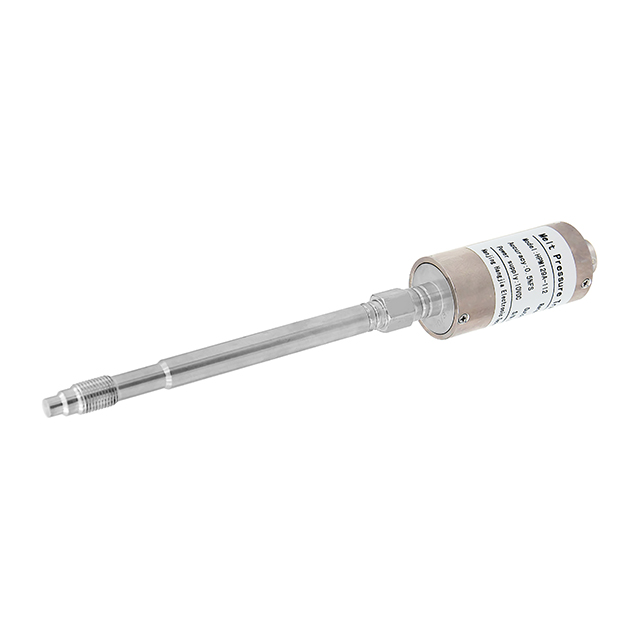

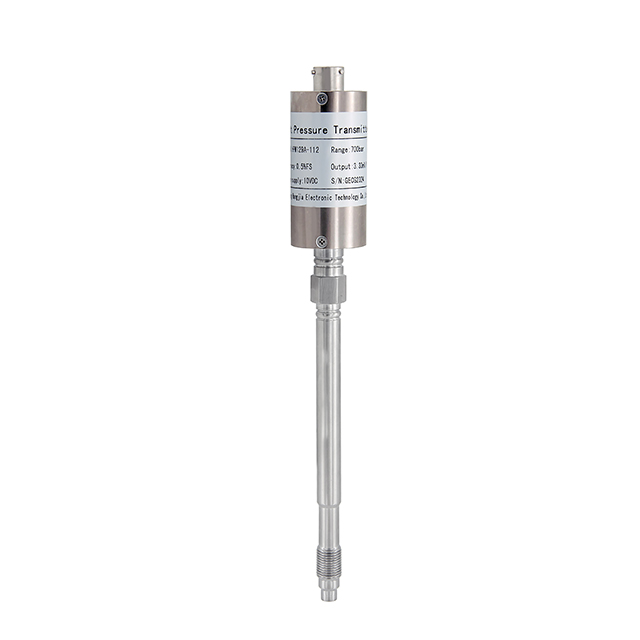

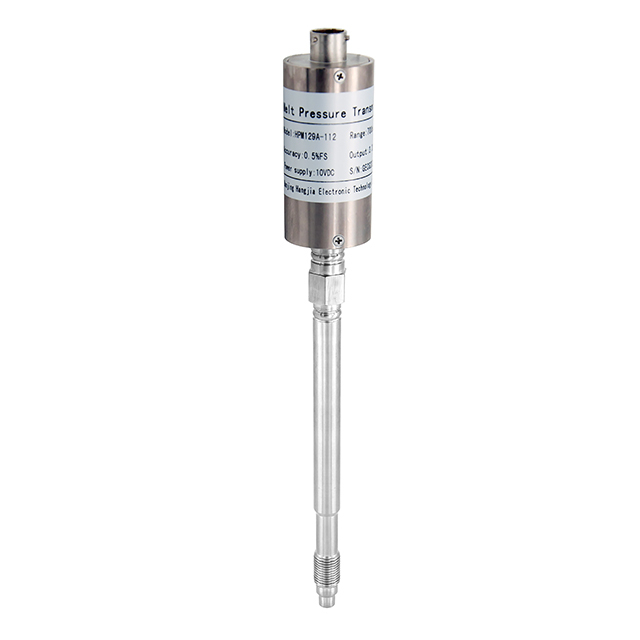

HPM129A-112 Tipo reto do tipo de haste de derretimento Transmissor do sensor de pressão
O transmissor do sensor de pressão de fusão de haste reta HPM129A é a base da precisão para as indústrias de extrusão de plástico e processamento de polímeros. Projetado para suportar o calor abrasivo e a natureza abrasiva dos polímeros fundidos, este transmissor fornece os dados críticos necessários para garantir a uniformidade do produto e a segurança do equipamento. Ao manter uma arquitetura rígida e de haste reta, ele oferece uma solução econômica e de alto desempenho para máquinas onde há espaço disponível para um sensor de montagem direta vertical ou horizontal.
-
Resistência Térmica Extrema: Capaz de operar perfeitamente em temperaturas de fusão que chegam a 400°C.
-
Capacidade de detecção dupla: Disponível com termopares integrados do tipo J, K ou E para monitoramento simultâneo de pressão e temperatura.
-
Compatibilidade padrão da indústria: Totalmente intercambiável com Dynisco, Gefran e outras marcas líderes globais.
-
Proteção superior do diafragma: O revestimento antiabrasão especializado evita o desgaste causado por polímeros reforçados ou com enchimento de vidro.
-
Estabilidade de sinal aprimorada: Apresenta uma calibração de derivação interna de 80% para verificação rápida e precisa no local.
| Quantidade: | |
|---|---|
Precisão sob pressão e calor
No coração de uma linha de extrusão de plástico, onde o ar é quente com o cheiro de resina derretida e o maquinário zumbe com um torque poderoso, o ambiente é implacável. Um sensor deve fazer mais do que apenas sobreviver; deve permanecer uma fonte absoluta de verdade. O Transmissor de Pressão de Haste Reta HPM129A foi criado para esse teatro de operações específico. Ao segurar o HPM129A, você sente o peso de sua construção em aço inoxidável de alta qualidade e das roscas usinadas com precisão (1/2-20UNF ou M14), projetadas para encaixar perfeitamente no cilindro da extrusora sem vazamentos ou atrito.
O HPM129A conta uma história de confiabilidade diante dos extremos. Embora os sensores de pressão padrão falhassem instantaneamente quando expostos ao calor de mais de 300°C de um fluxo de fusão, o HPM129A usa sua haste rígida para mover o delicado invólucro eletrônico para longe da fonte de calor. O resultado é um sinal limpo e nítido de 4-20mA ou 0-10V que permite que seu sistema de controle ajuste as velocidades do motor e as faixas do aquecedor com precisão cirúrgica. Ao instalar o HPM129A, você está optando por eliminar as suposições de 'surtos de derretimento' e protegendo suas caras roscas de extrusora contra danos por sobrepressão. É uma transição da manutenção reativa para o domínio proativo do processo.
Isolamento térmico e design de haste reta
A arquitetura “Straight Rod” do HPM129A é mais do que apenas uma escolha estrutural – é uma estratégia sofisticada de gerenciamento térmico. Em um fluxo de derretimento, o calor é inimigo da eletrônica.
Tecnologia de haste rígida: a haste de aço inoxidável atua como um amortecedor físico, dissipando o calor à medida que se afasta do diafragma. Isso garante que o extensômetro interno e o circuito de condicionamento de sinal permaneçam dentro da faixa de temperatura compensada, evitando desvios térmicos.
Enchimento de baixo volume: O sistema capilar interno é preenchido com um volume preciso de fluido especializado (normalmente mercúrio ou óleo de qualidade alimentar) que transmite a força de pressão do diafragma quente para o elemento sensor frio. Este projeto minimiza o “efeito de temperatura”, onde a expansão induzida pelo calor do fluido de enchimento causa falsas leituras de pressão.
Facilidade de instalação: A haste reta é ideal para barris de extrusão com portas de acesso diretas e desobstruídas. Ele fornece uma conexão mecânica sólida que resiste ao torque aplicado durante a instalação, garantindo uma vedação estanque a gases na sede da rosca.
Durabilidade do diafragma e revestimento antiabrasão
No mundo da extrusão de plástico, o diafragma do sensor é constantemente atingido por fluxo de alta pressão, muitas vezes contendo fibras de vidro, carbonato de cálcio ou materiais reciclados que agem como lixa.
Faces do diafragma endurecidas: Utilizamos diafragmas de aço inoxidável 15-5PH ou Hastelloy que são significativamente mais resistentes que o 316L padrão. Essa rigidez garante que o diafragma não “estique” permanentemente sob alta pressão.
Opções avançadas de revestimento: Para aplicações que envolvem cargas abrasivas, oferecemos revestimentos de nitreto de titânio (TiN) ou nitreto de cromo (CrN). Esses acabamentos em tons dourados ou prateados proporcionam uma dureza superficial que reduz drasticamente o desgaste erosivo, prolongando a vida útil do sensor em até 300% em comparação com o metal não tratado.
Resistência à corrosão: Os materiais são selecionados para resistir aos vapores químicos liberados pelo PVC, fluoropolímeros e outras resinas que podem se tornar ácidas quando aquecidos, evitando a corrosão por pites que leva à ruptura do diafragma.
Intercambialidade e integração de sistemas
Um dos principais desafios dos engenheiros de manutenção é encontrar substitutos de alta qualidade para sensores caros de fabricantes de equipamentos originais (OEM). O HPM129A foi projetado com “DNA universal”.
Substituição imediata: Quer sua máquina tenha sido construída na Europa, nos EUA ou na Ásia, o HPM129A segue as dimensões de montagem padrão. Serve como uma alternativa direta e de alto desempenho a marcas como Dynisco, Gefran e Terwin.
Vários padrões de saída: Fornecemos a saída de extensômetro padrão de 3,33 mV/V para sistemas legados, bem como sinais modernos amplificados de 4-20 mA e 0-10 V para conexão direta a sistemas PLCs e DCS.
Precisão de calibração de derivação: Cada transmissor HPM129A inclui um sinal de calibração de derivação FSO de 80% integrado. Isso permite que os operadores verifiquem a precisão do display ou do sistema de controle pressionando um botão, garantindo que os protocolos de segurança estejam sempre funcionando corretamente.
FAQ: Perguntas Frequentes
P: Posso usar o HPM129A em aplicações de plástico médico ou de qualidade alimentar?
R: Sim. Enquanto a versão padrão utiliza mercúrio como fluido de enchimento por sua excelente estabilidade térmica, oferecemos versões 'verdes' preenchidas com óleo especializado de qualidade alimentar ou NaK (Sódio-Potássio) para aplicações onde o mercúrio é proibido.
P: Qual é a vantagem do termopar integrado (HPM129A-T)?
R: O termopar integrado permite medir a pressão e a temperatura exatamente no mesmo ponto do fluxo de fusão. Isto é fundamental para calcular a densidade de fusão e garantir que o polímero atingiu a temperatura de plastificação adequada sem a necessidade de um segundo furo no cilindro da extrusora.
P: Como evito danos ao diafragma durante a instalação?
R: A maioria dos danos ocorre quando o sensor é instalado em um barril “frio” onde o plástico solidificado ainda está na porta. Certifique-se sempre de que a extrusora esteja aquecida até a temperatura de processamento adequada e que a porta esteja limpa com um kit de limpeza especializado antes de inserir o sensor.
P: Qual é a diferença entre os conectores de 6 e 8 pinos?
R: O conector de 6 pinos é o padrão da indústria para sinais de 3,33 mV/V ou 4-20 mA. O conector de 8 pinos é normalmente usado para modelos que requerem um sinal de pressão amplificado e um sinal de temperatura separado (termopar ou RTD) através do mesmo cabo.
