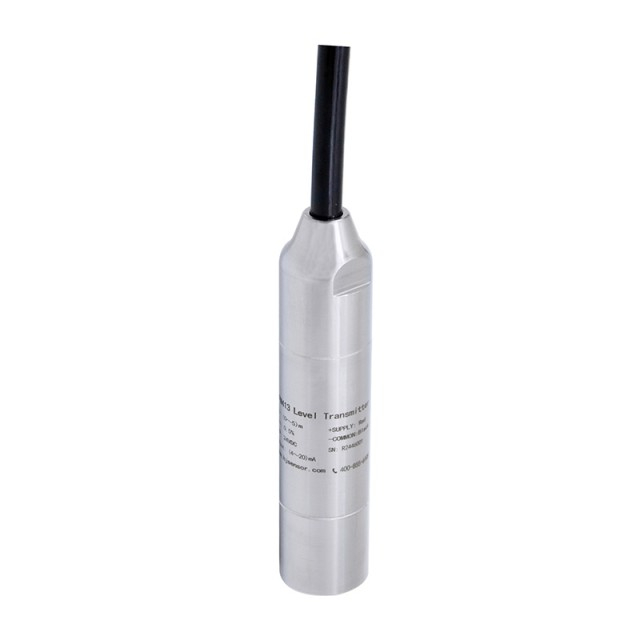

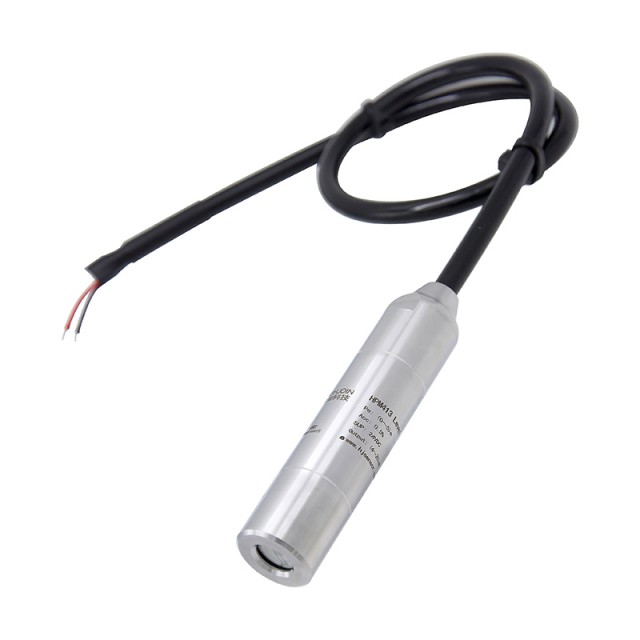

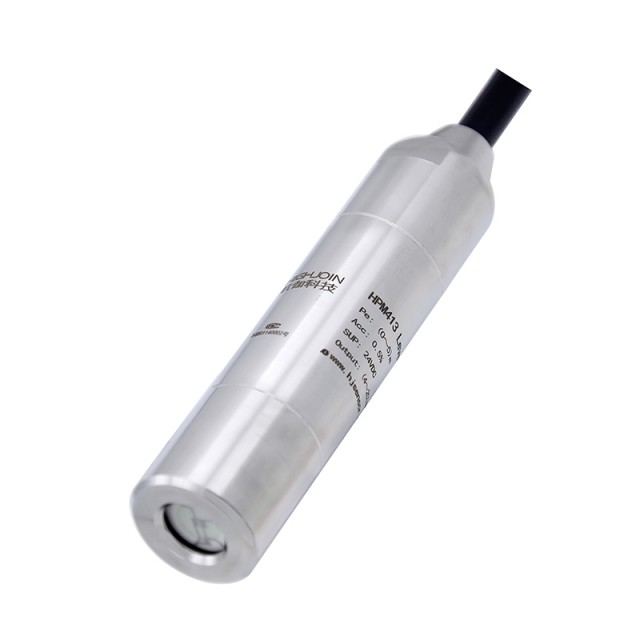

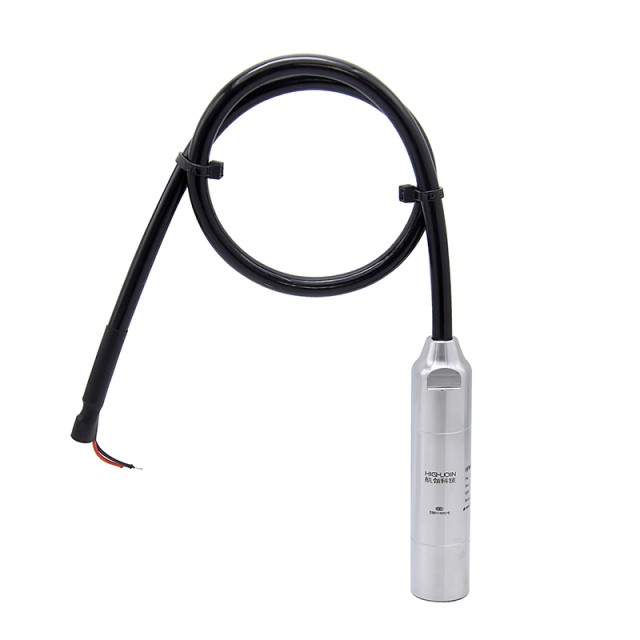

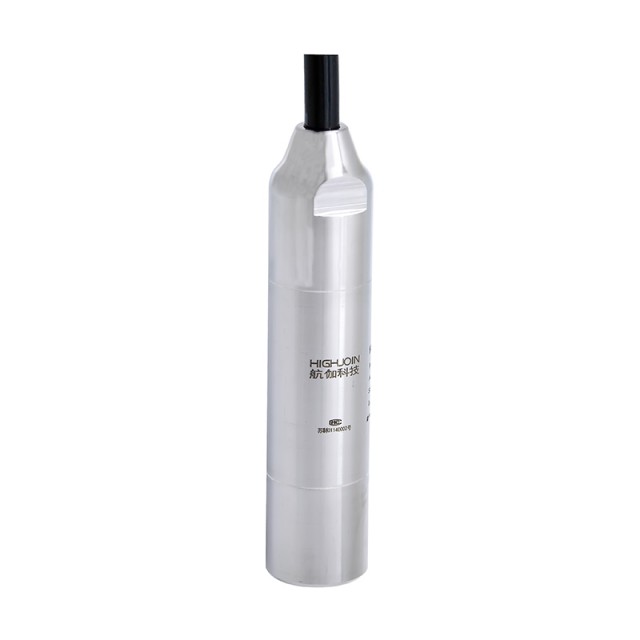

HPM413 0 ~ 200M Transmissor de nível submersível de sensor de cerâmica do tipo anticorrosão

HPM413 0 ~ 200M Transmissor de nível submersível de sensor de cerâmica do tipo anticorrosão

Faixa de pressão: 0 ~ 200mh₂O

Download da folha de dados:
HPM413 Submersible Pressure Transmitter - HIGHJOIN.pdf

Quantidade:
Status de disponibilidade:





Inquérito Adicionar a cesta

Visão geral

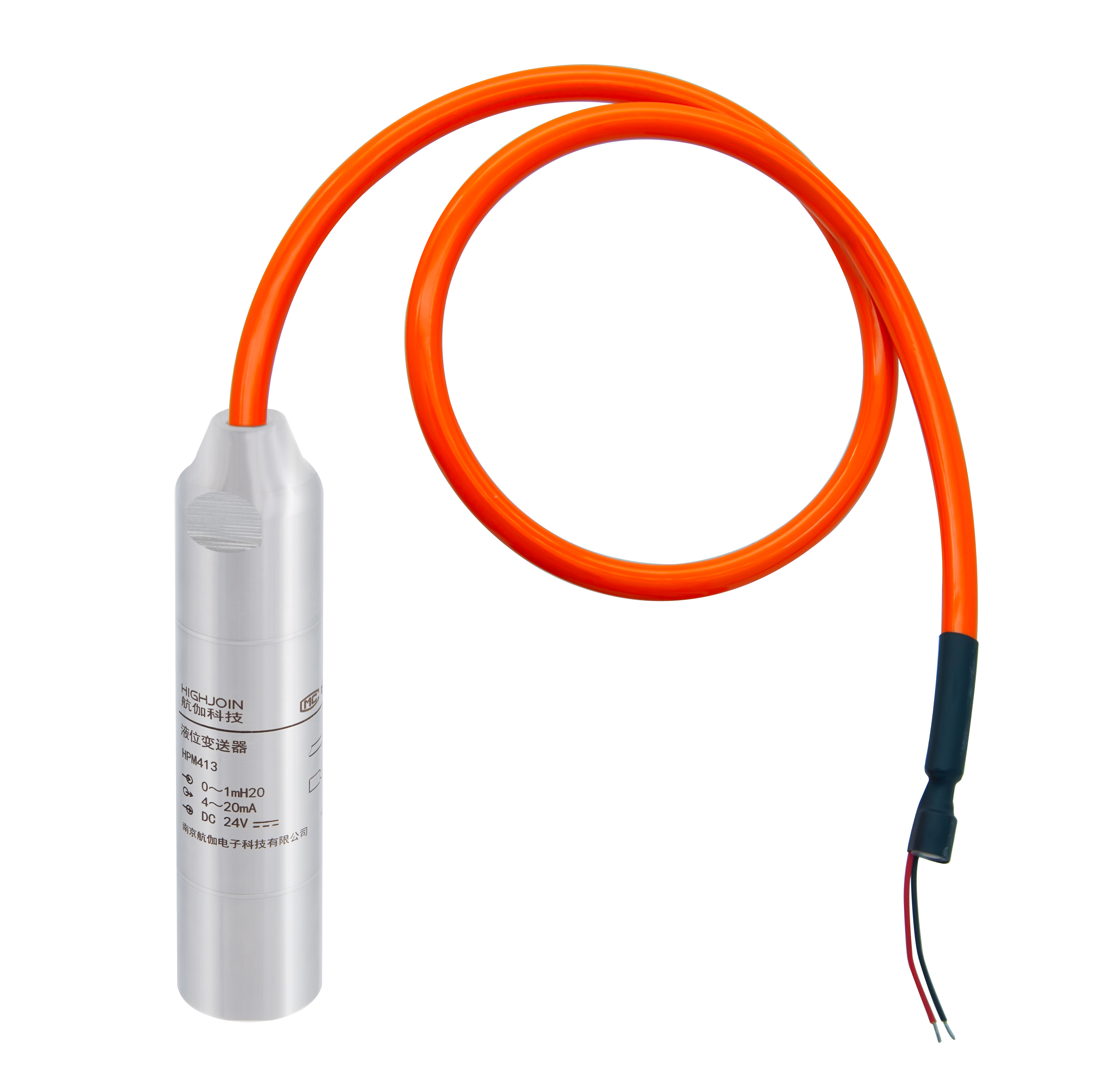

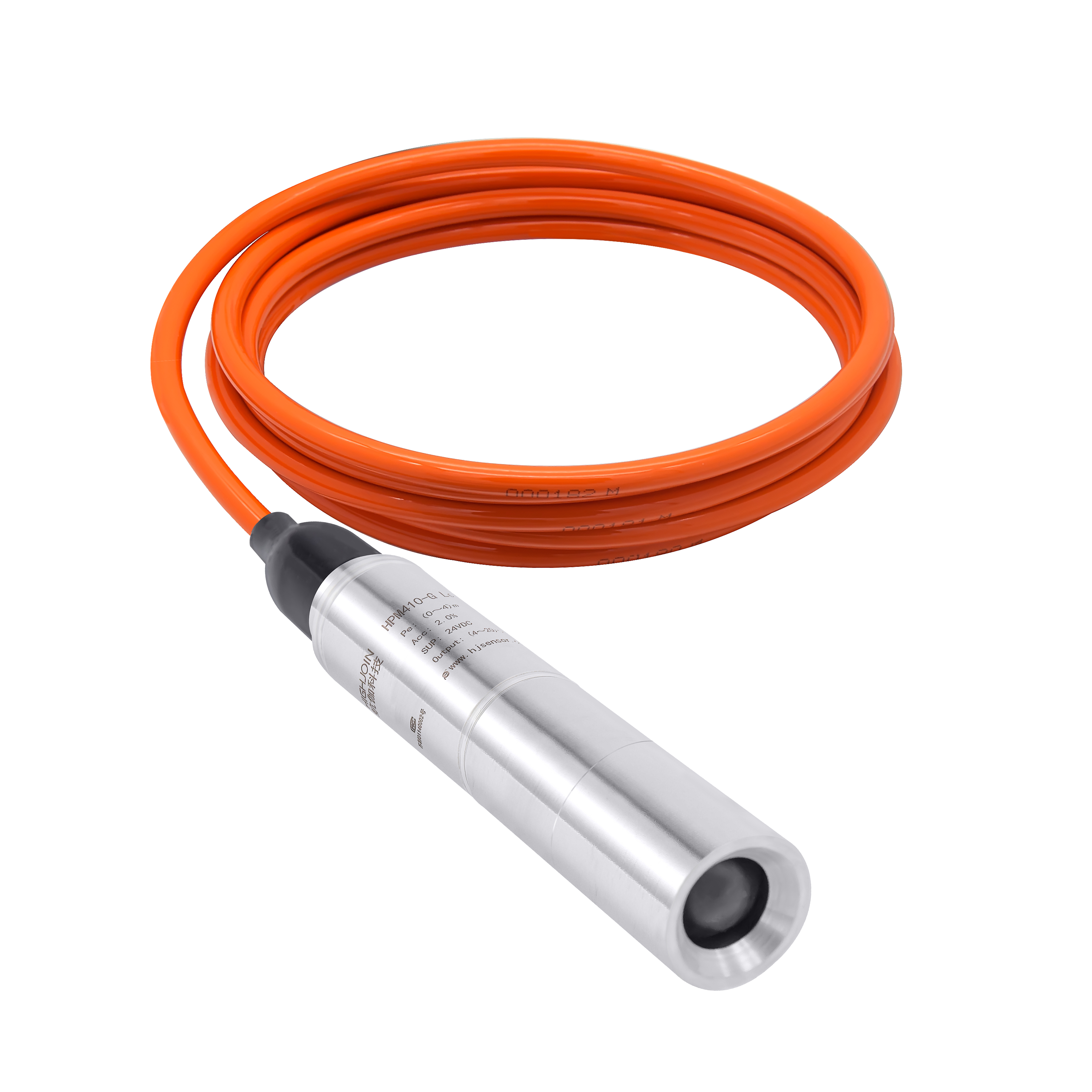

O transmissor de nível de líquido HPM413 é uma estrutura submersível totalmente selada e usa um sensor de pressão piezoresistivo de cerâmica anticorrosão. A sonda colocada no meio medida é feita de 316L ou liga de titânio. Os cabos são feitos de cabos de PTFE ou poliuretano.

Este produto é usado principalmente em esgoto, água do mar e outras mídias e todas as medições de nível líquido de alta demanda. O shell deste produto adota um processo de soldagem completo e as conexões do shell, fios e outros links são selados com segurança com vários projetos. O interior adota um processo de envasamento completo para garantir que o produto tenha uma longa vida útil de serviço e seja amplamente utilizada na indústria química, tratamento de água, proteção ambiental, medicina, controle de processos industriais e muitas outras ocasiões.

Características

Sensor piezoresistivo de cerâmica (96% AL2O3)
Desempenho de alto custo
Diâmetro de 22 mm, adequado para instalação de tubo de 1 polegada
Estrutura de membrana quase-fluxo, anti-entupimento
Anti-corrosão, resistão de desgaste
Processo de soldagem total
Processo de envasamento completo, contendo peneira de polímeros para evitar condensação
Projeto de proteção múltipla e estrutura de vedação

Aplicações

Esgoto urbano e águas residuais industriais
Mídia viscosa
Indústria química
Indústria de tratamento de água
Indústria de proteção ambiental
Controle de Processo Industrial

Descrição

Parâmetros técnicos

Visão geral

O transmissor de nível de líquido HPM413 é uma estrutura submersível totalmente selada e usa um sensor de pressão piezoresistivo de cerâmica anticorrosão. A sonda colocada no meio medida é feita de 316L ou liga de titânio. Os cabos são feitos de cabos de PTFE ou poliuretano.

Este produto é usado principalmente em esgoto, água do mar e outras mídias e todas as medições de nível líquido de alta demanda. O shell deste produto adota um processo de soldagem completo e as conexões do shell, fios e outros links são selados com segurança com vários projetos. O interior adota um processo de envasamento completo para garantir que o produto tenha uma longa vida útil de serviço e seja amplamente utilizada na indústria química, tratamento de água, proteção ambiental, medicina, controle de processos industriais e muitas outras ocasiões.

Características

Sensor piezoresistivo de cerâmica (96% AL2O3)
Desempenho de alto custo
Diâmetro de 22 mm, adequado para instalação de tubo de 1 polegada
Estrutura de membrana quase-fluxo, anti-entupimento
Anti-corrosão, resistão de desgaste
Processo de soldagem total
Processo de envasamento completo, contendo peneira de polímeros para evitar condensação
Projeto de proteção múltipla e estrutura de vedação

Aplicações

Esgoto urbano e águas residuais industriais
Mídia viscosa
Indústria química
Indústria de tratamento de água
Indústria de proteção ambiental
Controle de Processo Industrial

Faixa de medição
Faixa nominal (Pressão do medidor ， kpa*)	50	100		200	500	1000	2000
Alcance min (Pressão do medidor ， kpa)	20	60		120	250	500	1000
Sobrecarga (KPA)	100	200		400	1000	1500	3500
*A unidade de medição pode ser convertida em mh ₂o@4 ℃, IN ₂@4 ℃, m, mm, etc. Ao usar m, mm, etc. Como unidade, dê o valor de densidade do meio.
Meio de medição			Vários líquidos compatíveis com materiais de contato
Sinal de saída/fonte de alimentação (1)			4 ~ 20mA _dc / vs = 10 ~ 30 V _DC
Sinal de saída/fonte de alimentação (2)			4 ~ 20mA _dc+hart / vs = 12 ~ 32 V _DC
Sinal de saída/fonte de alimentação (3)			0 ~ 5V _DC etc. /vs = 10 ~ 30 V _DC
Sinal de saída/fonte de alimentação (4)			Modbus-rtu /rs485 /vs = 3 ~ 8 v _dc ou 10 ~ 30 V _dc
Precisão *A precisão está em conformidade com a IEC 60770 (não linearidade, histerese, repetibilidade)			± 0,5%fs (típico)
Características de carga			4 ~ 20mA _DC 2 fio: R _L≤ （U-10 ）0.02Ω 4 ~ 20mA _dc+hart 2 fios: r _L≤ （U-12 ）2 Saída de tensão, 3 fios: r _l> 10kΩ
Estabilidade a longo prazo			± 0,25%FS/ano
Coeficiente de temperatura de zero			≤ ± 0,04%fs/℃ （25 ~ 70 ℃, ref 25 ℃）））））） ℃ ℃
Coeficiente de temperatura de escala completa			≤ ± 0,02%fs/℃ (-10 ~ 70 ℃, ref 25 ℃)
Temperatura de operação			-20 ~ 80 ℃
Temperatura média			-20 ~ 80 ℃
Temperatura de armazenamento			-20 ~ 80 ℃
Grau de proteção			IP68
Proteção de curto -circuito			Permanente
Proteção de polaridade reversa			Nenhum dano, o circuito não funciona
Eletromagnético			Compatibilidade de acordo com a EN 61326
Resistência ao isolamento			> 100mΩ ， 500VDC
Força dielétrica			Aplique a tensão de teste de 500VAC 50Hz, sem quebra ou arco por 1 minuto.
