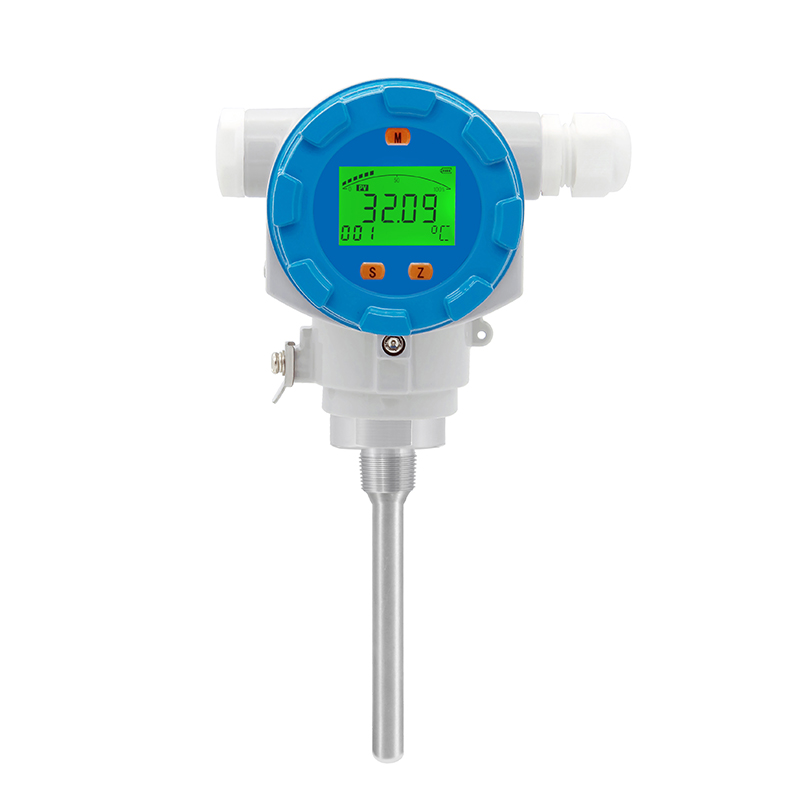

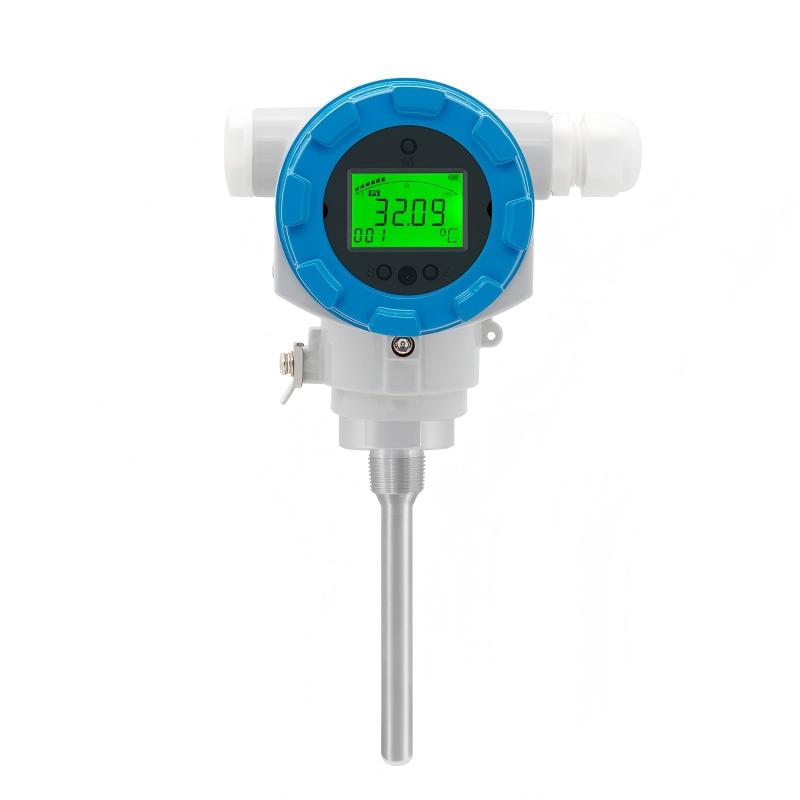

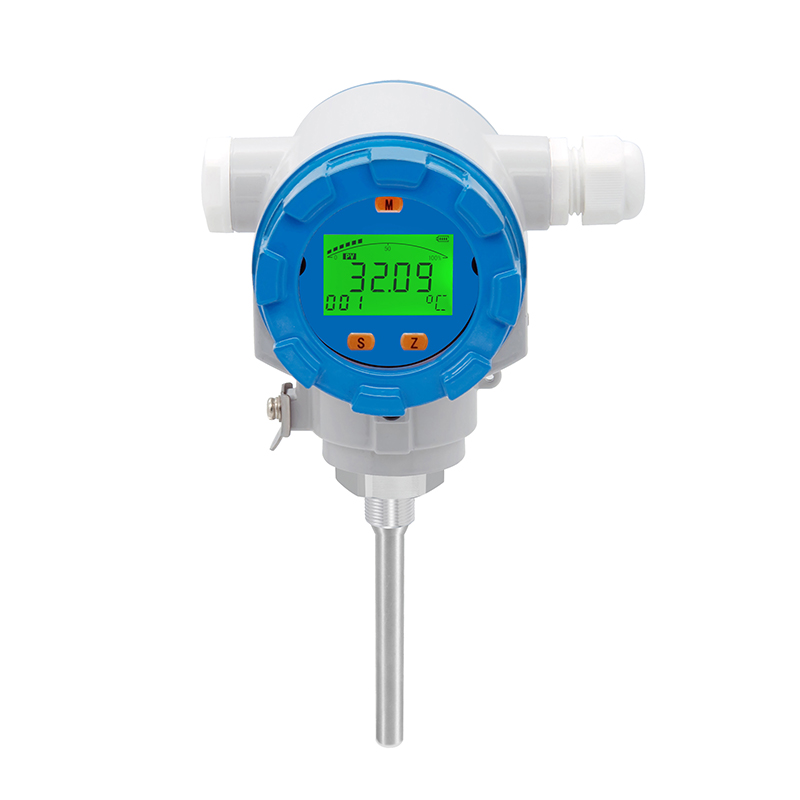

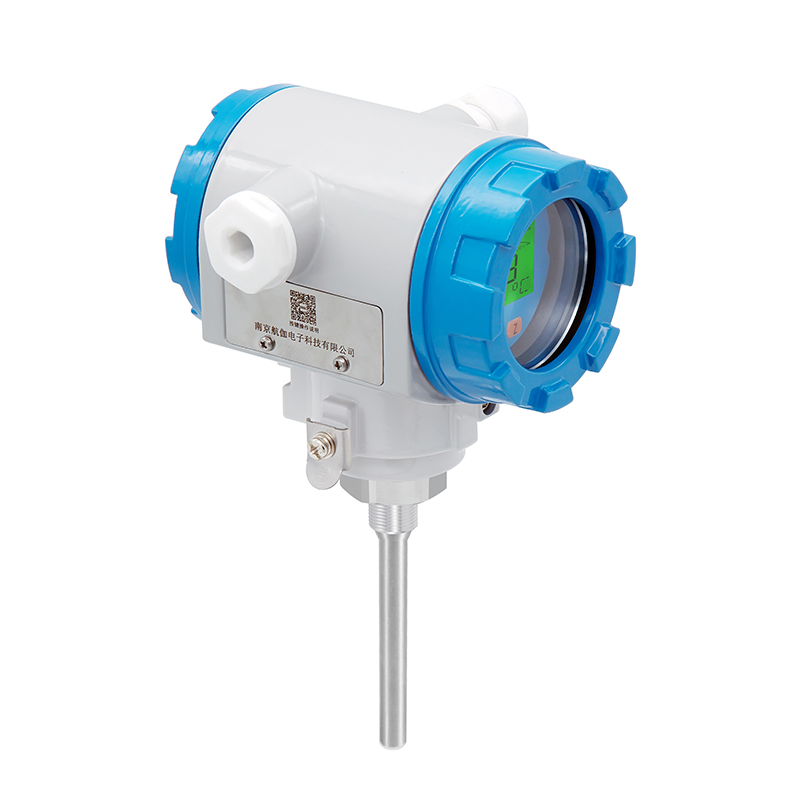

HTM208L Transmissor de temperatura baixa consumo de energia
- Faixa de temperatura: -50°C a +500°C, configurada para a amplitude necessária
- Sensor: PT100 ou PT1000 RTD
- Saída: Modbus RTU/RS485 de 4 fios
- Alimentação: configuração de bateria de lítio ER14250 3,6 V ou fonte CC externa
- Corrente de espera: <20 μA
- Precisão: ±0,5°C, ±1,0°C ou ±3,0°C, dependendo da faixa selecionada
- Proteção: IP65
| Quantidade: | |
|---|---|
Visão geral
O sensor de temperatura de baixa potência HTM208L foi projetado para medir a temperatura do fluido usando um elemento de detecção de Pt100 ou Pt1000 de alta qualidade e alta estabilidade. O sensor converte o sinal de temperatura em uma saída padrão de sinal RS485 através de um circuito de condicionamento de sinal, permitindo uma medição precisa da temperatura.
O que diferencia o HTM208L é seu baixo consumo de energia e vida útil longa. O sensor é alimentado por uma bateria de lítio embutida, que fornece a energia necessária enquanto consome energia mínima. Isso permite uma operação prolongada sem substituições frequentes de bateria, aumentando a conveniência e a relação custo-benefício do produto.
Além de seu design de baixa potência, o HTM208L possui uma tela no local, permitindo que os usuários visualizem diretamente as leituras de temperatura. Além disso, o sensor pode ser em rede através da comunicação RS485, permitindo a integração com outros dispositivos e sistemas para monitoramento centralizado e controle dos dados de temperatura.
Para maior flexibilidade, o HTM208L também pode ser equipado com um módulo sem fio, permitindo a transmissão sem fio dos dados de temperatura. Essa capacidade sem fio elimina a necessidade de conexões de fiação física, oferecendo conveniência e versatilidade em vários aplicativos de monitoramento.
Características
Alimentado por bateria de lítio externo
Baixo consumo de energia
Com exibição do site
Suportar Rs 485 Communicação, um módulo sem fio saqueado
Alto nível de proteção
Diretrizes de instalação
Confirme o ponto de medição
Instale a sonda onde ela representa a temperatura real do processo. Evite bolsas estagnadas, pernas mortas e posições muito próximas de uma fonte externa de calor, a menos que esse local seja o ponto de medição pretendido.
Defina uma profundidade de inserção adequada
A parte ativa da sonda deve ter contato suficiente com o fluido. A inserção superficial pode aumentar o erro de condução de calor ambiente através da conexão. Em tanques e tubulações maiores, o comprimento da sonda selecionado deve colocar a área de detecção na zona de fluxo representativa sem criar interferência mecânica.
Proteja a sonda quando necessário
Um poço termométrico pode ser apropriado quando o processo é pressurizado, abrasivo, corrosivo ou não pode ser desligado para remoção do sensor. O material do poço termométrico, a espessura da parede e o tempo de resposta devem ser avaliados como parte do projeto do processo.
Sele a entrada do cabo
A IP65 proteção depende da correta montagem em campo. Utilize um cabo com o diâmetro externo especificado, aperte o prensa-cabo, feche a tampa da caixa e evite que a água percorra o cabo em direção à entrada.
Verifique a leitura antes do comissionamento
Verifique o display local, o valor RS485 recebido e a condição esperada do processo antes de colocar o ponto de medição em serviço. Registre o endereço do dispositivo e as configurações de comunicação para manutenção posterior.
