O que é um interruptor de pressão

Uma chave de pressão controla a pressão do sistema e garante a segurança. Ele desencadeia circuitos elétricos quando a pressão cruza os limiares predefinidos. Neste artigo, você aprenderá sua função, componentes -chave, tipos, aplicativos e como selecionar a chave direita para o seu sistema.

Compreendendo o básico de um interruptor de pressão

Definição e função principal

Uma chave de pressão é um dispositivo de controle projetado para detectar alterações de pressão e ativar ou desativar um circuito elétrico em um ponto de ajuste predeterminado. Diferentemente dos manômetros ou transdutores de pressão, que medem continuamente a pressão, os interruptores de pressão funcionam como dispositivos liga/desliga, semelhantes a um interruptor de luz. Eles são usados ​​para proteger o equipamento, automatizar processos e regular a pressão em sistemas que variam de bombas de água a compressores industriais. A função principal é manter a estabilidade do sistema e evitar danos devido a flutuações de pressão.

Principais componentes de um interruptor de pressão

Os interruptores de pressão consistem em vários componentes essenciais que trabalham juntos para detectar pressão e acionar o comutador. Estes incluem:

● Diafragma: sensível e flexível, o diafragma detecta a pressão muda do fluido ou gás do processo.

● Mola: ajusta o ponto de ajuste, opondo -se à força de pressão, permitindo uma ativação precisa.

● ALVANÇA: transfere o movimento mecânico do elemento de detecção para os contatos elétricos.

● Contatos elétricos: aberto ou próximo para completar o circuito quando o ponto de ajuste for atingido.

● Terminais: conecte os contatos a uma fonte de energia externa, permitindo a operação elétrica.

Cada componente contribui para a operação precisa e confiável da chave de pressão, garantindo que ele tenha um desempenho esperado em várias condições do sistema.

Dica: Inspecionar e manter esses componentes evita regularmente falhas e estende a vida útil do interruptor.

Princípio operacional

O princípio operacional de um interruptor de pressão é baseado no movimento do elemento de detecção causado pela pressão de um fluido ou gás. Quando a pressão excede ou cai abaixo do ponto de ajuste, ela comprime ou libera uma mola, movendo a alavanca para alterar o estado dos contatos elétricos. Os contatos normalmente abertos (não) fecham quando a pressão sobe acima do ponto de ajuste, enquanto os contatos normalmente fechados (NC) são abertos. Esse mecanismo permite que os interruptores controlem bombas, compressores e alarmes com eficiência.

Ponto de ajuste típico e ajuste

Os pontos de ajuste definem a pressão exata na qual um interruptor é ativado. Os ajustes geralmente são feitos usando um parafuso ou botão que altera a tensão da mola. Os pontos de ajuste precisos são vitais para o desempenho do sistema, impedindo cenários de sobrepressão ou sub -pressão. Os pontos de ajuste desalinhados podem levar a danos ao equipamento ou à operação ineficiente.

Tabela: Exemplo de ponto de ajuste para aplicações comuns

Aplicativo	Ponto de ajuste típico (psi)	Tipo de interruptor
Bomba de água residencial	30-50	Mecânico
Sistema HVAC	15-25	Mecânico
Compressor industrial	100-150	Eletrônico
Monitoramento da pressão do óleo	20-80	Eletrônico

Tipos de interruptores de pressão

Chave de pressão mecânica

Os interruptores de pressão mecânicos usam uma mola e pistão ou diafragma para desencadear contatos elétricos. Eles são simples, robustos e ideais para aplicações de alta tensão ou de alta Ampera. As aplicações comuns incluem sistemas HVAC, bombas de água residencial e máquinas industriais. Suas vantagens incluem baixo custo, componentes eletrônicos mínimos e confiabilidade a longo prazo em ambientes estáveis.

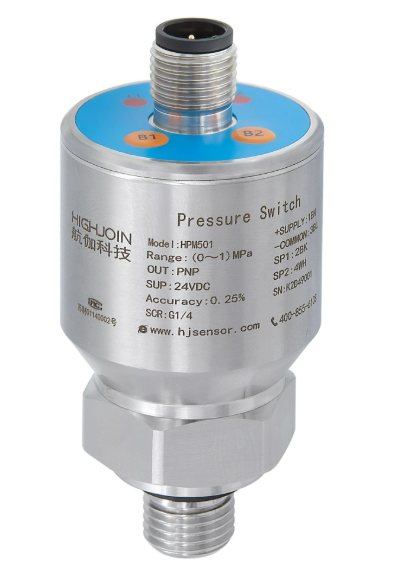

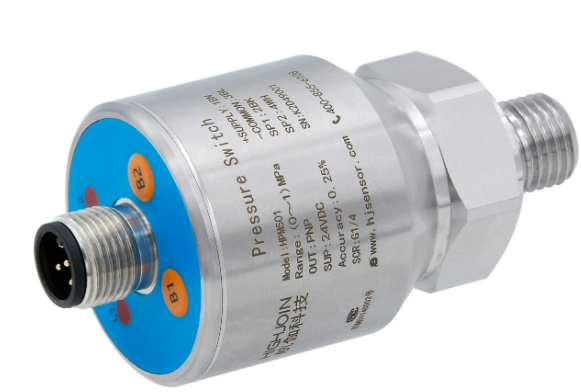

Chave de pressão eletrônica

Os interruptores de pressão eletrônica utilizam um manômetro ou transdutor de pressão combinado com eletrônicos para medir as alterações de pressão. Esses comutadores oferecem alta precisão, desgaste mínimo de contato, estabilidade a longo prazo e a capacidade de executar milhares de ciclos de comutação. Eles são particularmente adequados para sistemas que exigem comutação frequente ou expostos a vibrações.

Comparação: mecânica vs. eletrônica

Recurso	Mecânico	Eletrônico
Precisão	Moderado	Alto
Desgaste	Mais alto	Mais baixo
Custo	Mais baixo	Mais alto
Frequência de aplicação	Baixo a médio	Alto
Sensibilidade ambiental	Baixo	Médio

Os interruptores mecânicos se destacam em ambientes simples e robustos, enquanto os interruptores eletrônicos têm melhor desempenho em aplicações de precisão.

Como uma mudança de pressão funciona na prática

Elementos de detecção de pressão

Os elementos de detecção de pressão determinam como o interruptor responde à pressão aplicada. Os diafragmas são ideais para aplicações de baixa pressão ou vácuo, e seu material deve ser compatível com o fluido ou o gás. Os pistões são adequados para sistemas de alta pressão, normalmente excedendo 1000 psi, e requerem materiais duráveis, como aço inoxidável com vedações compatíveis com anel O.

Processo de ativação

O processo de ativação começa quando a pressão do processo se aplica à força no elemento sensor. Se a pressão superar a força de primavera oposta, a alavanca se move e os contatos mudam de estado. A histerese, ou banda morta, garante que o interruptor não seja redefinido imediatamente quando a pressão cair abaixo do ponto de ajuste, impedindo o desgaste rápido do ciclismo e do equipamento.

Prova e pressão de explosão

● Pressão de prova: pressão máxima que o interruptor pode manusear sem danos.

● Pressão de explosão: pressão máxima O interruptor pode suportar antes de vazar ou romper.

A seleção de uma chave com classificação de pressão de prova e burst apropriada é fundamental para a segurança em aplicações de alta pressão.

Aplicações de interruptores de pressão

Aplicações residenciais

Os interruptores de pressão são amplamente utilizados em bombas de água, sistemas HVAC e gerenciamento de pressão de poço. Eles garantem pressão adequada da água, impedem o ciclismo da bomba e protegem os componentes de HVAC contra anomalias de pressão.

Aplicações industriais

Em ambientes industriais, interruptores de pressão controlam compressores, fornos e sistemas de vácuo. Eles também atuam como desligamentos de segurança, impedindo situações de sobrepressão e mantendo a operação consistente do sistema.

Aplicativos automotivos e especializados

Interruptores de pressão monitoram a pressão do óleo do motor, os sistemas de freio e outros equipamentos especializados. Essas aplicações geralmente requerem interruptores com alta precisão, resposta rápida e resistência à vibração.

Sistemas de ar e gás

Compressores de ar, cilindros de gás e sistemas pneumáticos dependem de interruptores de pressão para manter as pressões definidas, automatizar o equipamento e garantir uma operação segura. Eles ajudam a evitar sobrepressão, otimizar o fluxo e manter a eficiência do sistema.

Dica: inspecione regularmente os interruptores em aplicações críticas para manter a segurança e a conformidade.

Critérios de seleção para interruptores de pressão

Faixa de pressão e ponto de ajuste

A seleção do interruptor de pressão apropriada começa com a compreensão das pressões de corte e corte do sistema. O interruptor deve operar com segurança através de faixas de emergência normais e de emergência para evitar situações de sobrepressão ou sub -pressão. Um ponto de ajuste cuidadosamente escolhido garante desempenho consistente, protege o equipamento e evita falhas caras do sistema. Os engenheiros também devem considerar as tolerâncias, pois pequenos desvios podem afetar a confiabilidade a longo prazo e a segurança operacional.

Temperatura operacional

A temperatura desempenha um papel crítico no desempenho da chave de pressão e na longevidade. Altas temperaturas podem degradar diafragmas, molas ou outros componentes internos, causando comutação imprecisa ou falha prematura. É essencial selecionar materiais e projetos compatíveis com as faixas de temperatura esperadas. Para sistemas expostos a temperaturas flutuantes, os interruptores com estabilidade térmica robusta devem ser priorizados para manter a operação repetível.

Compatibilidade de fluidos

As propriedades químicas e físicas do fluido do processo influenciam diretamente o diafragma ou a seleção do material do pistão. Materiais incompatíveis podem corroer, inchar ou corroer, levando a mau funcionamento ou falha precoce. Por exemplo, produtos químicos agressivos requerem teflon ™ ou elastômeros especializados, enquanto os sistemas de água ou óleo podem usar BUNA-N ou Viton ™. A correspondência adequada do material garante a durabilidade a longo prazo e reduz a frequência de manutenção.

Considerações ambientais

Condições externas, como poeira, umidade, vibração e potenciais elementos corrosivos, afetam a vida útil do interruptor. Gabinetes, focas e materiais resistentes à corrosão devem ser escolhidos para suportar o ambiente operacional. Considere o amortecimento de vibrações ou caixas de proteção em configurações industriais e selecione comutadores com classificações apropriadas de IP ou NEMA para condições externas ou adversas para manter a confiabilidade.

Tabela: Compatibilidade do material para fluidos comuns

Material	Fluidos adequados	Temperatura máxima (° C)
Buna-n	Óleo, água	120
Viton ™	Fluidos hidráulicos, óleo	200
Aço inoxidável	Água, vapor	300
Teflon ™	Produtos químicos	250

Métricas principais de desempenho

Precisão e repetibilidade

A precisão garante que uma chave de pressão acione com precisão no ponto de ajuste pretendido, enquanto a repetibilidade garante ativação consistente em vários ciclos. Os interruptores de alta qualidade reduzem as flutuações de pressão, evitam viagens falsas e mantêm a operação estável do sistema. Para aplicações críticas, mesmo um pequeno desvio pode levar a danos ao equipamento ou ao processo de ineficiências, destacando a importância da calibração precisa.

Banda morta (histerese)

A histerese, ou banda morta, evita rápida ciclismo on-off causado por pequenas variações de pressão. A banda morta adequadamente definida protege os componentes mecânicos do desgaste, reduz a fadiga do contato elétrico e melhora a estabilidade do sistema. A seleção de uma chave com histerese adequada para o aplicativo garante operação suave, especialmente em sistemas com pressões flutuantes ou alterações frequentes de carga.

Classificações elétricas

Os interruptores de pressão devem lidar com segurança a tensão e os requisitos atuais do sistema. A sobrecarga pode danificar os contatos, acionar falhas elétricas ou comprometer a segurança. Os engenheiros devem corresponder à classificação do comutador às cargas elétricas em estado estacionário e ao pico, considerando fatores ambientais como temperatura e umidade, o que pode afetar a condutividade ou o isolamento ao longo do tempo.

Vida útil e durabilidade

A vida útil de um interruptor de pressão depende da qualidade do material, tipo (mecânico ou eletrônico) e ambiente operacional. A manutenção regular, a instalação adequada e a seleção de material correta podem estender significativamente a durabilidade. Os interruptores de alta qualidade suportam ciclos repetidos, condições adversas e estresse ambiental, garantindo operação confiável e reduzindo o custo total de propriedade.

Manutenção e solução de problemas

Questões comuns

Os interruptores de pressão podem sofrer contatos, pontos de ajuste mal ajustados, desgaste mecânico ou falhas elétricas. Esses problemas geralmente surgem de instalação inadequada, fluidos incompatíveis ou condições operacionais extremas. A detecção precoce por meio de inspeção e monitoramento pode impedir o tempo de inatividade não planejado, melhorar a segurança e evitar reparos ou substituições caras.

Manutenção de rotina

A manutenção de rotina é essencial para a operação de comutação precisa e confiável. Limpeza, inspeção e calibração em intervalos agendados impedem o acúmulo de detritos, a oxidação de contato e a fadiga da mola. Manter um registro de manutenção documentado permite que os operadores rastreem as tendências de desempenho, identifiquem possíveis problemas mais cedo e mantenham a conformidade com os padrões de segurança e qualidade.

Diretrizes de substituição

Os interruptores devem ser reparados ou substituídos quando ocorrem a precisão, o desgaste dos componentes ou os danos mecânicos. A substituição oportuna garante a segurança contínua do sistema, evita danos nos equipamentos e mantém a eficiência do processo. Recomenda -se seguir as diretrizes do fabricante e considerar a substituição proativa em aplicativos críticos para evitar desligamentos não planejados.

Dica: revisar regularmente o desempenho do interruptor e as condições ambientais ajuda a antecipar as necessidades de manutenção, otimizar a vida útil e manter a operação segura.

Conclusão

Os interruptores de pressão garantem controle de pressão de sistema seguro e eficiente. Compreender sua função, componentes e aplicativos otimiza o desempenho. Nanjing Hangjia Electronic Technology Co.,Ltd. oferece interruptores de pressão confiáveis ​​que aprimoram a segurança e a longevidade do sistema, fornecendo valor consistente para uso industrial e comercial.

Perguntas frequentes

P: O que é um interruptor de pressão?

R: Uma chave de pressão é um dispositivo de controle que monitora a pressão do sistema e ativa ou desativa um circuito elétrico em um ponto de ajuste predefinido. Ajuda a manter a segurança, evitar danos aos equipamentos e garantir uma operação estável nos sistemas industrial, comercial e residencial.

P: Como os interruptores de pressão operam?

R: Os interruptores de pressão operam usando um diafragma ou pistão para sentir as mudanças de pressão. Quando a pressão atinge o ponto de ajuste, ele move uma alavanca para abrir ou fechar contatos elétricos, permitindo o controle automatizado de bombas, compressores ou alarmes.

P: Quais são os principais componentes e funções do comutador de pressão?

R: Os componentes -chave incluem o diafragma ou o pistão para detectar a pressão, uma mola para ajuste do ponto de ajuste, uma alavanca para transferência mecânica e contatos elétricos para acionar circuitos. Juntos, eles garantem monitoramento de pressão preciso e confiável.

P: Onde os aplicativos de chave de pressão ajustáveis ​​são usados?

R: Os interruptores de pressão ajustáveis ​​são amplamente utilizados em sistemas HVAC, bombas de água residencial e industrial, compressores de ar e outros sistemas de pressão automatizados. Eles permitem o ajuste fino dos pontos de ativação para atender aos requisitos do sistema com eficiência.

P: Por que escolher um interruptor de pressão sobre um transmissor de pressão?

R: Os interruptores de pressão fornecem controle simples para segurança e automação, enquanto os transmissores oferecem medição contínua. Os interruptores são econômicos, duráveis ​​e ideais para aplicações que não requerem monitoramento constante de pressão.

P: Como solucionar um interruptor de pressão?

R: Solução de problemas envolve verificar contatos, pontos de ajuste mal ajustados, desgaste mecânico ou falhas elétricas. Inspeção, limpeza e calibração regulares garantem o desempenho consistente e estenda a vida útil do interruptor.
