O que é um medidor de pressão

Um medidor de pressão mede a pressão do sistema instantaneamente. Garante segurança e eficiência nas operações. Sem ele, danos causados ​​por risco de sistemas ou falha. Neste artigo, você aprenderá sua definição, tipos, aplicativos e dicas de seleção para um desempenho confiável.

Entendendo os medidores de pressão

Definição e função principal

Um medidor de pressão é um dispositivo que mede a pressão interna em um sistema em relação a um ponto de referência. Ele traduz a pressão física em uma medição legível em um mostrador ou exibição digital. Essa função é fundamental para manter a operação segura, especialmente em ambientes industriais, onde as flutuações de pressão podem levar a danos ao equipamento ou riscos de segurança. Eles são simples de instalar e geralmente não requerem energia externa, tornando -os confiáveis ​​na maioria das condições.

Os medidores de pressão podem ser encontrados em muitos sistemas, desde unidades HVAC até máquinas industriais de alta pressão. Eles servem como o principal meio de monitorar as mudanças de pressão em tempo real. Os operadores confiam neles para fazer ajustes imediatos e garantir que os sistemas operem dentro dos limites projetados. Esse feedback em tempo real é inestimável para a segurança e a eficiência.

Por que os medidores de pressão são importantes

Os medidores de pressão impedem a falha do equipamento, permitindo que os operadores detectem mudanças anormais de pressão mais cedo. Sem eles, os sistemas poderiam sobrepressão ou com desempenho inferior, arriscando o tempo de inatividade operacional. Eles também ajudam a manter a conformidade com os padrões de segurança, fornecendo leituras visíveis e rastreáveis. Além disso, os manuais de pressão suportam a manutenção de rotina, ajudando os técnicos a solucionar problemas e planejar medidas preventivas de maneira eficaz.

Eles também são cruciais para manter a qualidade do produto. Por exemplo, no processamento químico, o controle preciso da pressão garante reações químicas consistentes e evita contaminação ou desperdício. Os manômetros também contribuem para a eficiência energética, reduzindo picos de pressão desnecessários e conservando recursos.

Problemas -chave Os medidores de pressão resolvem

Os medidores de pressão abordam vários desafios operacionais. Primeiro, eles monitoram as flutuações de pressão, garantindo que os sistemas permaneçam dentro de faixas operacionais seguras. Segundo, eles detectam vazamentos ou bloqueios que podem comprometer o desempenho. Terceiro, eles apóiam a solução de problemas, ajudando a identificar componentes com defeito no início, reduzindo os custos de inatividade e manutenção. Ao fornecer dados precisos e em tempo real, os medidores de pressão permitem que os operadores respondam rapidamente e evitem problemas sérios.

Eles também permitem a otimização do processo. Os engenheiros podem ajustar as taxas de fluxo, as velocidades da bomba e outras variáveis ​​com base nas leituras do medidor. Esse controle preciso melhora a confiabilidade e a eficiência do sistema. Sem um medidor de pressão confiável, esses ajustes seriam suposições, aumentando o risco e o custo operacional.

Tipos de manômetros

Bedos de pressão mecânicos

Os manuais de pressão mecânicos, geralmente analógicos, usam um elemento de detecção física para indicar pressão. Tubos de Bourdon, diafragmas e foles são elementos comuns que flexionam sob pressão, movendo um ponteiro em um mostrador. Eles são duráveis, confiáveis ​​e ideais para aplicações de média a alta pressão. Os medidores mecânicos são econômicos e geralmente requerem pouca manutenção, tornando-os adequados para usos industriais e comerciais.

Eles são amplamente utilizados em sistemas de energia fluida, unidades HVAC e aplicações gerais de manutenção. Os medidores mecânicos podem lidar com condições adversas, incluindo variações de alta vibração e temperatura. Sua simplicidade garante que eles forneçam leituras consistentes por longos períodos, mesmo em ambientes exigentes.

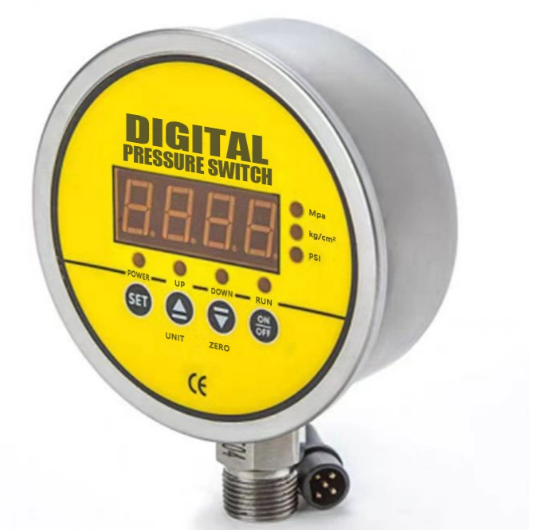

Manômetros de pressão digital

Os manômetros digitais usam sensores eletrônicos para medir a pressão e exibir resultados em uma tela. Eles oferecem maior precisão do que os medidores mecânicos e podem registrar pequenas mudanças incrementais. Os medidores digitais geralmente incluem recursos como registro de dados, monitoramento remoto, alarmes e conversão de unidades. Eles se destacam em aplicações que exigem medições precisas, como pesquisa de laboratório ou processos industriais sensíveis.

Ao contrário dos medidores mecânicos, as unidades digitais mantêm a calibração mais longa e resistem ao desgaste mecânico. Eles são especialmente úteis em aplicações de baixa pressão ou onde a detecção rápida de alterações é crítica. Muitos medidores de pressão digital se integram aos sistemas de computador para monitoramento e análise em tempo real.

Medidores de detecção de baixa pressão

Os medidores de baixa pressão, incluindo cápsulas e fole do diafragma, medem pequenas variações na pressão. Eles são comumente usados ​​em laboratório, HVAC e aplicações médicas, onde pequenas mudanças podem ter efeitos significativos. Seu design permite detecção sensível e operação suave, mesmo sob pressão mínima.

Esses medidores geralmente são compactos e podem ser instalados em espaços confinados. Eles são adequados para monitorar processos delicados onde a precisão é essencial. A calibração adequada garante resultados confiáveis ​​e desempenho consistente do sistema.

Medidores de detecção de alta pressão

Os medidores de alta pressão, incluindo tubos C e tubos helicoidais de Bourdon, são projetados para condições de pressão extrema. Materiais como aço inoxidável ou Inconel garantem durabilidade e resistência à corrosão ou fadiga. Esses medidores são comuns em refinarias de petróleo, usinas de energia e sistemas hidráulicos de alta pressão, onde a segurança e a precisão são críticas.

Os medidores de alta pressão geralmente incluem recursos de segurança, como casos frontais sólidos e bujões de alívio de pressão. Sua construção permite que eles suportem surtos repentinos de pressão sem falha. Esses medidores são essenciais em aplicações em que a falha pode resultar em inatividade dispendiosa ou incidentes de segurança.

Tipo de medidor	Faixa de pressão	Aplicações comuns	Vantagens
Mecânico	Médio a alto	Industrial, Hvac	Durável, simples, econômico
Digital	Baixo a alto	Laboratório, industrial sensível	Preciso, registro de dados, monitoramento remoto
Baixa pressão	Muito baixo	Medical, Hvac	Sensível, compacto, preciso
De alta pressão	Alto a extremo	Óleo, usina de energia	Durável, seguro, confiável

Componentes principais de um medidor de pressão

Elementos de medição

O elemento de medição detecta mudanças de pressão. Componentes flexíveis, como tubos de Bourdon, diafragmas e fole, deformam -se sob pressão. Essa deformação é convertida em um movimento rotacional para mover o ponteiro em um mostrador analógico ou para alimentar um sensor digital. A seleção adequada do elemento de medição garante precisão, confiabilidade e adequação para a aplicação específica.

A escolha do material para o elemento de detecção é crucial. O aço inoxidável e o Inconel resistem à corrosão e à fadiga da pressão. Os diafragmas são ideais para fluidos de baixa pressão, enquanto os tubos de Bourdon se destacam em pressões mais altas. A compreensão desses elementos garante que você selecione o medidor certo para as necessidades do sistema.

Mecanismo de ponteiro e movimento

Nos medidores mecânicos, o ponteiro traduz o movimento do elemento em dados legíveis. Engrenagens e ligações convertem o movimento linear ou flexível em rotação. Esse mecanismo deve ser preciso para manter a precisão ao longo do tempo. A inspeção regular garante que o ponteiro responda corretamente às mudanças de pressão.

O design do ponteiro afeta a visibilidade. Disões maiores e marcações claras melhoram a legibilidade, especialmente em ambientes industriais. O mecanismo também deve minimizar o desgaste para garantir um desempenho consistente.

Elementos de discagem e escala

O mostrador fornece uma referência visual, geralmente em escalas únicas ou duplas por conveniência. A precisão é influenciada pelo tamanho do mostrador, distância da visibilidade e graduação em escala. Os medidores em escala dupla permitem a medição em várias unidades, como PSI e bar, simplificando operações para ambientes internacionais ou multi-sistemas.

A calibração precisa da escala é crítica. Mesmo pequenos desalinhamentos podem resultar em leituras inadequadas, afetando a segurança e a eficiência do sistema. Os operadores devem verificar a calibração periodicamente para manter a confiabilidade.

Caixa de medidores e janela

Os casos de medidor protegem os componentes internos dos riscos ambientais. Os casos frontais abertos são econômicos para aplicações de baixa pressão, enquanto os casos frontais sólidos adicionam segurança para sistemas de alta pressão. As janelas podem ser vidro, acrílico ou policarbonato, escolhidas com base na durabilidade e resistência química.

Recursos de segurança como os plugues de alívio de pressão evitam acidentes se o elemento de medição falhar. O material e o design da caixa devem corresponder ao ambiente operacional, garantindo a durabilidade a longo prazo.

Aplicações de manômetros

Aplicações industriais

Os manômetros são amplamente utilizados em sistemas de fabricação, processamento químico e hidráulico. Eles permitem que os operadores monitorem a saúde do equipamento e otimizem o desempenho. A medição precisa da pressão impede as falhas do sistema e garante a conformidade com a segurança.

Aplicações comerciais e OEM

Os medidores menores e econômicos são usados ​​em equipamentos comerciais e fabricação de equipamentos originais (OEM). Esses medidores monitoram operações gerais, sistemas de manutenção e processos de rotina. Eles são econômicos e fáceis de substituir, se necessário.

Uso científico e laboratório

Os medidores de alta precisão são essenciais em laboratórios para medições de baixa pressão. Eles fornecem leituras confiáveis ​​para experimentos, pesquisas e equipamentos sensíveis. Precisão e repetibilidade são críticas para garantir resultados válidos.

Controle de HVAC, água e processo

Os medidores de pressão mantêm o fluxo correto nos sistemas de aquecimento, resfriamento e água. Eles monitoram bombas, compressores e unidades de filtração. A medição de pressão confiável ajuda a prevenir ineficiências, vazamentos e desperdício de energia do sistema.

Selecionando o medidor de pressão certo

Determinando os requisitos de faixa de pressão

Selecione um medidor cujo intervalo corresponde à pressão do sistema. Um alcance muito alto reduz a sensibilidade, enquanto muito baixo pode danificar o medidor. Verifique se a pressão máxima esperada não excede os limites do medidor. Compreender o perfil de pressão do sistema é fundamental para a precisão.

Compatibilidade do material

Escolha materiais que resistam à corrosão e desgaste do fluido medido. Metais como aço inoxidável ou ligas evitam danos em ambientes químicos severos. Elastômeros e diafragmas devem se adequar à temperatura e condições químicas para operação de longa duração.

Considerações ambientais e de segurança

Fatores ambientais, como temperaturas extremas, umidade ou vibração, afetam o desempenho do medidor. As considerações de segurança, incluindo riscos de alta pressão, devem influenciar o tipo de medidor e os recursos de proteção. A instalação adequada minimiza a exposição a riscos.

Necessidades de precisão e precisão

Determinar a precisão necessária com base no aplicativo. Os processos industriais podem tolerar tolerâncias mais amplas, enquanto os laboratórios exigem leituras precisas. A precisão afeta diretamente a eficiência e a segurança do sistema.

Recursos avançados em manômetros

Medição de pressão diferencial

Os manômetros diferenciais são projetados para comparar a pressão entre dois pontos em um sistema. Essa capacidade é essencial para monitorar o fluxo, detectar bloqueios e garantir a eficiência do processo. Em aplicações como sistemas de filtragem, HVAC e processamento químico, esses medidores ajudam os operadores a identificar inconsistências antecipadamente, permitindo ajustes oportunos e prevenindo os danos nos equipamentos. Ao mostrar com precisão a diferença de pressão, eles apoiam a economia de energia e otimizam o desempenho do sistema, especialmente em ambientes onde pequenas mudanças de pressão podem afetar significativamente os resultados.

Medidores de tensão e sensores piezoelétricos

Os manômetros digitais geralmente empregam o medidor de deformação ou a tecnologia de sensores piezoelétricos para medições precisas. Os deformação detectam deformação sutil em diafragmas e convertem -a em um sinal elétrico, enquanto os sensores piezoelétricos geram uma carga proporcional ao estresse aplicado. Ambos os tipos oferecem alta precisão, resposta rápida e excelente durabilidade em condições adversas. Eles são particularmente úteis em aplicações de baixa pressão ou alta precisão, fornecendo leituras confiáveis ​​para laboratórios de pesquisa, controle de processos industriais e outros ambientes onde pequenos desvios podem ter um grande impacto no desempenho do sistema.

Mostradores e escalas personalizáveis

Os manômetros modernos geralmente apresentam mostradores e escalas totalmente personalizáveis, permitindo que os operadores avaliem rapidamente o status do sistema rapidamente. As zonas podem ser codificadas por cores para indicar faixas de pressão seguras, normais e críticas, melhorando a conscientização da segurança. As escalas de unidade dupla facilitam o uso internacional ou a integração de vários sistemas, enquanto os mostradores de marca promovem a consistência entre os equipamentos da empresa. A personalização não apenas aumenta a legibilidade e a segurança, mas também melhora a eficiência operacional, reduzindo a interpretação incorreta das leituras de pressão, especialmente em sistemas industriais ou comerciais complexos, onde a tomada de decisão rápida é fundamental.

Recursos de integração de dados

Os manômetros digitais se integram cada vez mais aos sistemas de aquisição de dados, oferecendo log, monitoramento remoto e alarmes automatizados. Esses recursos permitem que os operadores rastreem tendências, geram relatórios e recebam alertas em tempo real para eventos de pressão anormais. A integração suporta a manutenção preditiva, ajudando a prevenir o tempo de inatividade e reduzir os custos operacionais. Além disso, permite o controle centralizado em vários sistemas, simplificando o gerenciamento em grandes instalações industriais. Ao alavancar a integração de dados, as organizações podem aumentar a eficiência, manter a conformidade da segurança e tomar decisões orientadas a dados para otimização do sistema.

Manutenção e práticas recomendadas

Inspeção e calibração de rotina

A inspeção e calibração regulares são essenciais para manter leituras precisas de pressão e garantir a segurança do sistema. As verificações de rotina podem identificar problemas menores antes que eles se transformem em falhas significativas. A calibração alinha as leituras do medidor com referências padrão, impedindo erros operacionais e melhorando a consistência do processo. A manutenção consistente, incluindo limpeza, lubrificação e manuseio adequada, estende a vida útil do medidor, reduz os custos de reparo e garante a confiabilidade ao longo do tempo. Os operadores devem estabelecer um cronograma estruturado para monitorar o desempenho e verificar a calibração para cada medidor usado em sistemas críticos.

Solucionar problemas comuns

Os manômetros podem encontrar problemas comuns, como desalinhamento de ponteiro, vazamentos ou desgaste mecânico. Detectar esses problemas antecipadamente permite ações corretivas imediatas, minimizando o tempo de inatividade do sistema e impedindo os danos dos equipamentos. A solução de problemas adequada envolve a inspeção de componentes mecânicos, a verificação de conexões e o teste de respostas do medidor em condições controladas. Abordar falhas menores antes de aumentar garante desempenho consistente e mantém a segurança operacional. O pessoal de treinamento sobre questões comuns e técnicas de solução de problemas também aprimora a confiabilidade geral do sistema e reduz falhas inesperadas.

Estendendo a vida útil do medidor

A prolongamento da vida útil de um medidor de pressão requer instalação cuidadosa, proteção contra riscos ambientais e adesão aos limites operacionais. Evitando sobrepressurização, exposição corrosiva ou flutuações de temperatura extrema preservam a integridade do sensor. O uso de casos ou filtros de proteção, o monitoramento das condições operacionais e a implementação da manutenção de rotina aprimora ainda mais a durabilidade. O manuseio adequado durante a instalação e operação evita danos mecânicos. Ao gerenciar proativamente os fatores ambientais e operacionais, as organizações podem maximizar a confiabilidade e a relação custo-benefício dos manômetros de pressão, garantindo que permaneçam precisos e funcionais a longo prazo.

Conclusão

Os manômetros são essenciais para o monitoramento preciso da pressão. Eles vêm em vários tipos, incluindo opções digitais com recursos avançados. O uso adequado garante segurança e eficiência entre as indústrias. Nanjing Hangjia Electronic Technology Co.,Ltd. oferece medidores confiáveis ​​que oferecem leituras precisas e desempenho a longo prazo, fornecendo valor real para aplicações industriais.

Perguntas frequentes

P: O que é um medidor de pressão?

R: Um medidor de pressão mede a pressão de gases ou líquidos em um sistema, fornecendo leituras em tempo real para garantir uma operação segura e eficiente.

P: Que tipos de medidores de pressão estão disponíveis?

R: Os tipos comuns incluem medidores mecânicos, medidores de pressão digital, medidores de detecção de baixa pressão e alta pressão para várias aplicações.

P: Por que um medidor de pressão é importante?

R: Impede falhas no sistema, detecta vazamentos e suporta manutenção, garantindo segurança e desempenho consistente em sistemas industriais e comerciais.

P: Onde os manômetros de pressão são usados?

R: As aplicações de medidor de pressão incluem fabricação, processamento químico, sistemas de HVAC, laboratórios e sistemas de energia de fluidos.

P: Como os manômetros de pressão digital diferem?

R: Os medidores de pressão digital oferecem maior precisão, registro de dados, monitoramento remoto e alarmes, tornando-os ideais para medições precisas e de baixa pressão.
