Transdutores de temperatura RTD vs. Termopares: escolhendo o sensor certo para o seu processo

A medição da temperatura é uma pedra angular das operações industriais. Desde o controle das reações químicas até a segurança dos alimentos, o monitoramento preciso da temperatura garante que os processos funcionem sem problemas, os produtos atendam aos padrões de qualidade e os riscos de segurança são minimizados. Entre as tecnologias de detecção de temperatura mais comuns, os transdutores e termopares de temperatura RTD (detector de temperatura de resistência) se destacam por seu amplo uso entre as indústrias. Enquanto ambos servem ao mesmo objetivo central - a temperatura de medição - eles diferem significativamente em termos de design, operação, características de desempenho e aplicações ideais. Compreender essas diferenças pode fazer toda a diferença na seleção do sensor certo para o seu processo.

Compreendendo os transdutores de temperatura RTD

Um transdutor de temperatura RTD mede a temperatura com base no princípio de que a resistência elétrica de certos metais muda previsivelmente com a temperatura. Na maioria dos RTDs industriais, o elemento sensor é feito de platina pura, que oferece estabilidade, repetibilidade e precisão. Os RTDs de platina, como o conhecido tipo PT100, fornecem resistência de 100 ohms a 0 ° C, com uma mudança de resistência padronizada por grau de temperatura.

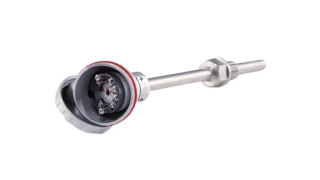

O elemento RTD é frequentemente envolto em bainhas de proteção feitas de aço inoxidável ou outros materiais resistentes à corrosão. Esses elementos são conectados a um transdutor, que converte o sinal de resistência em uma saída elétrica utilizável, geralmente um sinal analógico de 4 a 20 mA para sistemas de controle industrial. Isso permite integração perfeita nos loops de controle de processos.

A principal força dos RTDs está em sua precisão e estabilidade ao longo do tempo. Com o mínimo de desvio, eles podem fornecer medições confiáveis ​​por anos, tornando-as adequadas para aplicações onde a precisão consistente é crucial.

Entendendo termopares

Os termopares operam em um princípio diferente, usando o efeito Seebeck. Esse fenômeno ocorre quando dois metais diferentes são unidos em uma extremidade e expostos a uma diferença de temperatura entre a extremidade unida (junção medindo) e as outras extremidades (junções de referência). A tensão resultante gerada é proporcional à diferença de temperatura.

Os termopares vêm em muitos tipos, como o tipo K, J, T e E, cada um com faixas e características específicas de temperatura. Eles são conhecidos por suas amplas faixas de temperatura operacional, com alguns capazes de medir temperaturas extremamente altas além do que os RTDs podem suportar. Eles também são robustos e de resposta rápida, tornando-os ideais para ambientes dinâmicos ou severos.

Ao contrário dos RTDs, os termopares requerem compensação de junção de referência e podem precisar de calibração mais frequente devido à deriva ao longo do tempo, principalmente em aplicações de alta temperatura.

Comparando precisão

Uma das diferenças mais importantes entre os transdutores de temperatura RTD e os termopares é a precisão. Os RTDs geralmente oferecem maior precisão, geralmente dentro de ± 0,1 ° C a ± 0,5 ° C, dependendo do projeto e da qualidade. Esse nível de precisão é o motivo pelo qual os RTDs são comuns em laboratórios, fabricação farmacêutica e outras indústrias de alta especificação.

Os termopares, embora menos precisos, ainda fornecem precisão suficiente para muitas necessidades industriais. Sua precisão típica está dentro de ± 1 ° C a ± 2 ° C, mas isso pode variar com base no tipo, instalação e frequência de calibração. Para processos em que pequenos desvios são aceitáveis, os termopares continuam sendo uma escolha prática.

Tempo de resposta e condições dinâmicas

Os termopares geralmente têm tempos de resposta mais rápidos que os RTDs, porque sua junção de detecção é pequena e pode ser exposta diretamente ao meio. Isso lhes permite capturar mudanças rápidas de temperatura em processos como monitoramento de combustão ou medição de escape de turbinas.

Os RTDs, com sua construção mais robusta, tendem a ter tempos de resposta um pouco mais lentos. Embora ainda possam reagir com rapidez suficiente para a maioria dos aplicativos, eles podem não ser a primeira escolha em situações em que a medição instantânea é crítica.

Durabilidade e faixa de temperatura

Quando se trata de temperaturas extremas, os termopares têm uma clara vantagem. Certos tipos podem medir temperaturas acima de 1700 ° C, tornando-as adequadas para forjamento de metal, operações de forno e processamento químico de alta temperatura. Os RTDs normalmente operam de até 600 ° C a 850 ° C, dependendo dos materiais utilizados.

Em termos de durabilidade, os termopares são geralmente mais tolerantes à vibração e choque mecânico, enquanto os RTDs são mais sensíveis e podem ser danificados pelo manuseio grosseiro. No entanto, os RTDs se destacam na estabilidade e resistência a longo prazo à deriva, especialmente em temperaturas mais baixas.

Estabilidade e confiabilidade a longo prazo

A longo prazo, os RTDs mantêm sua calibração melhor que os termopares. A deriva nas RTDs é mínima quando operada dentro de seus limites de temperatura, o que significa que eles exigem recalibração menos frequente. Isso os torna econômicos para aplicações onde o acesso à manutenção é difícil.

Os termopares, por outro lado, podem se degradar ao longo do tempo devido à oxidação, contaminação ou alterações nas junções metálicas. Em ambientes de alta temperatura, a deriva pode ocorrer rapidamente, exigindo recalibração ou substituição periódica.

Considerações de custo

O custo geralmente influencia a escolha do sensor. Os termopares geralmente são mais baratos de comprar, especialmente em formas básicas. Eles são um bom ajuste para projetos sensíveis ao orçamento, aplicativos de curto prazo ou cenários em que os sensores podem precisar de substituição frequente devido a condições adversas.

Os RTDs, com sua fabricação de precisão e materiais como a platina, tendem a custar mais adiantamentos. No entanto, seus longos requisitos de vida de serviço e calibração reduzidos podem levar a menores custos totais de propriedade ao longo do tempo.

Cenários de aplicação

No monitoramento da temperatura do tanque de água, os RTDs geralmente são favorecidos por sua estabilidade e precisão, garantindo leituras consistentes para controle de processos ou monitoramento de segurança. Nas usinas de energia, a escolha depende do local específico - RTDs para monitoramento preciso em salas de controle e termopares para medição extrema de calor em turbinas.

A medição da temperatura do forno é uma área em que os termopares se destacam devido à sua capacidade de suportar o calor intenso e as mudanças rápidas de temperatura. O monitoramento da temperatura do vapor pode usar as duas tecnologias, com RTDs fornecendo leituras confiáveis ​​para rastreamento de eficiência do sistema e termopares que lidam com condições de vapor mais variáveis ​​ou extremas.

Nas colunas de destilação, onde os gradientes de temperatura precisos são vitais para separar os componentes de maneira eficaz, os RTDs geralmente são a escolha preferida devido à sua precisão. Os termopares podem ser usados ​​em funções de suporte, onde são necessárias faixas de temperatura mais amplas ou respostas mais rápidas.

Integração com sistemas de controle

Os transdutores modernos de temperatura RTD geralmente produzem sinais padronizados como 4-20 Ma ou protocolos digitais, como o HART, facilitando a integração em PLCs, sistemas SCADA e sistemas de controle distribuídos. Os termopares requerem condicionamento de sinal e compensação de junção a frio, que podem ser manuseadas por transmissores ou módulos especializados.

Ao avaliar a integração, é importante considerar a compatibilidade do sensor com a infraestrutura existente, bem como a necessidade de transmissores, complexidade da fiação e estabilidade do sinal em execuções de cabo longo.

Escolhendo o sensor certo para o seu processo

A seleção entre um transdutor de temperatura RTD e um termopar se resume a precisão de equilíbrio, faixa de temperatura, tempo de resposta, durabilidade e custo. Se o seu processo exigir alta precisão, estabilidade a longo prazo e operar dentro de faixas moderadas de temperatura, um RTD geralmente é a melhor opção. Se o seu processo envolver temperaturas muito altas, requer robustez ou precisar de uma resposta rápida, um termopar pode ser mais adequado.

Também vale a pena considerar o custo total do ciclo de vida, incluindo preço de compra, intervalos de calibração, manutenção e vida útil esperada. Em muitas instalações, uma combinação de ambos os tipos de sensores é usada para atender às diversas necessidades de diferentes áreas de processo.

Conclusão

Os transdutores e termopares de temperatura RTD têm forças únicas que os tornam adequados para papéis específicos na medição de temperatura industrial. Os RTDs oferecem precisão e estabilidade superiores, tornando-as ideais para aplicações críticas de precisão. Os termopares fornecem versatilidade, durabilidade e capacidade de medir temperaturas extremas, tornando -as indispensáveis ​​em ambientes mais severos. Ao entender as capacidades e limitações de cada tecnologia, os engenheiros e os gerentes de processo podem tomar decisões informadas que otimizam o desempenho, a confiabilidade e a relação custo-benefício em suas operações. A escolha certa não apenas garante dados precisos de temperatura, mas também suporta processos mais suaves, melhor qualidade do produto e maior segurança operacional.
