4 tipos de sensores de pressão

O que é um transmissor de pressão?

Um transmissor de pressão é um dispositivo usado para medir e converter sinais de pressão, comumente usado como um sensor de pressão industrial. A conversão de sinais de pressão em uma saída elétrica padrão permite o monitoramento e controle de pressão precisos. Os transmissores de pressão podem ser categorizados em vários tipos com base em seus princípios e materiais operacionais, incluindo silício difuso, silício de cristal único, cerâmica e safira. Esses diferentes tipos de transmissores de pressão são amplamente utilizados em seus respectivos campos, fornecendo apoio e garantia importantes para a produção industrial e pesquisas científicas.

Qual é a diferença entre um sensor de pressão e um transmissor de pressão?

Um sensor de pressão converte um sinal de pressão em uma saída elétrica, enquanto um transmissor de pressão converte um sinal de pressão em uma saída padrão para transmissão em um local ou conexão remota para um sistema de controle.

As diferenças entre os transmissores de pressão se devem principalmente ao uso de diferentes núcleos de pressão como elementos de medição. Portanto, sua precisão e desempenho gerais são determinados pelo sensor.

Quatro tipos comuns de transmissores de pressão:

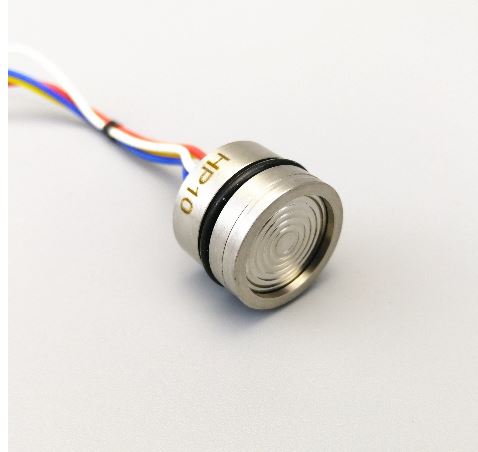

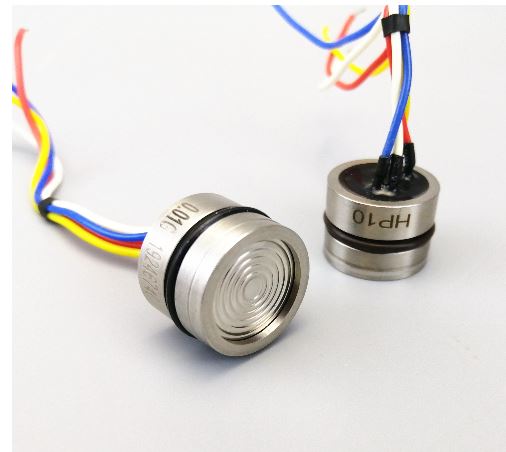

• O transmissor de pressão de silício difuso é o tipo mais comum, operando utilizando a deformação de um chip de silício para medir a pressão. Os transmissores difusos de pressão de silício oferecem alta precisão, excelente estabilidade e baixo custo, tornando -os adequados para aplicações industriais gerais.

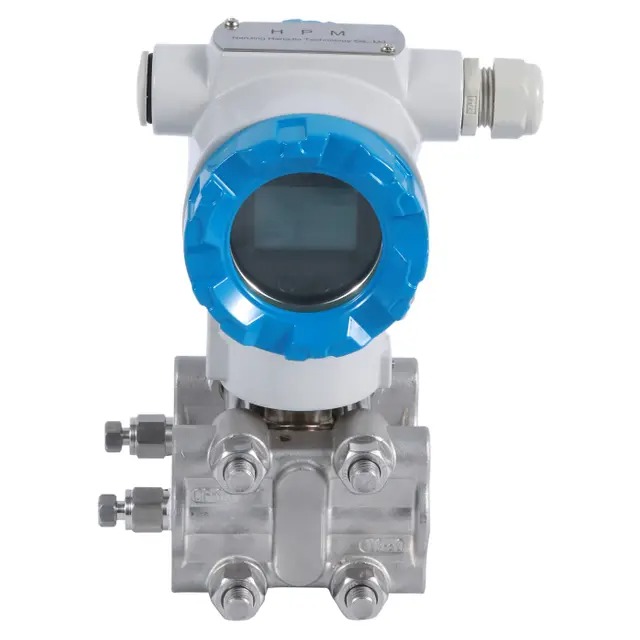

• Os transmissores de pressão de silício monocristalino são sensores de pressão de alta precisão feitos a partir de chips de silício de cristal único, oferecendo maior sensibilidade e estabilidade. Eles são adequados para aplicações que exigem alta precisão, como dispositivos aeroespaciais e médicos.

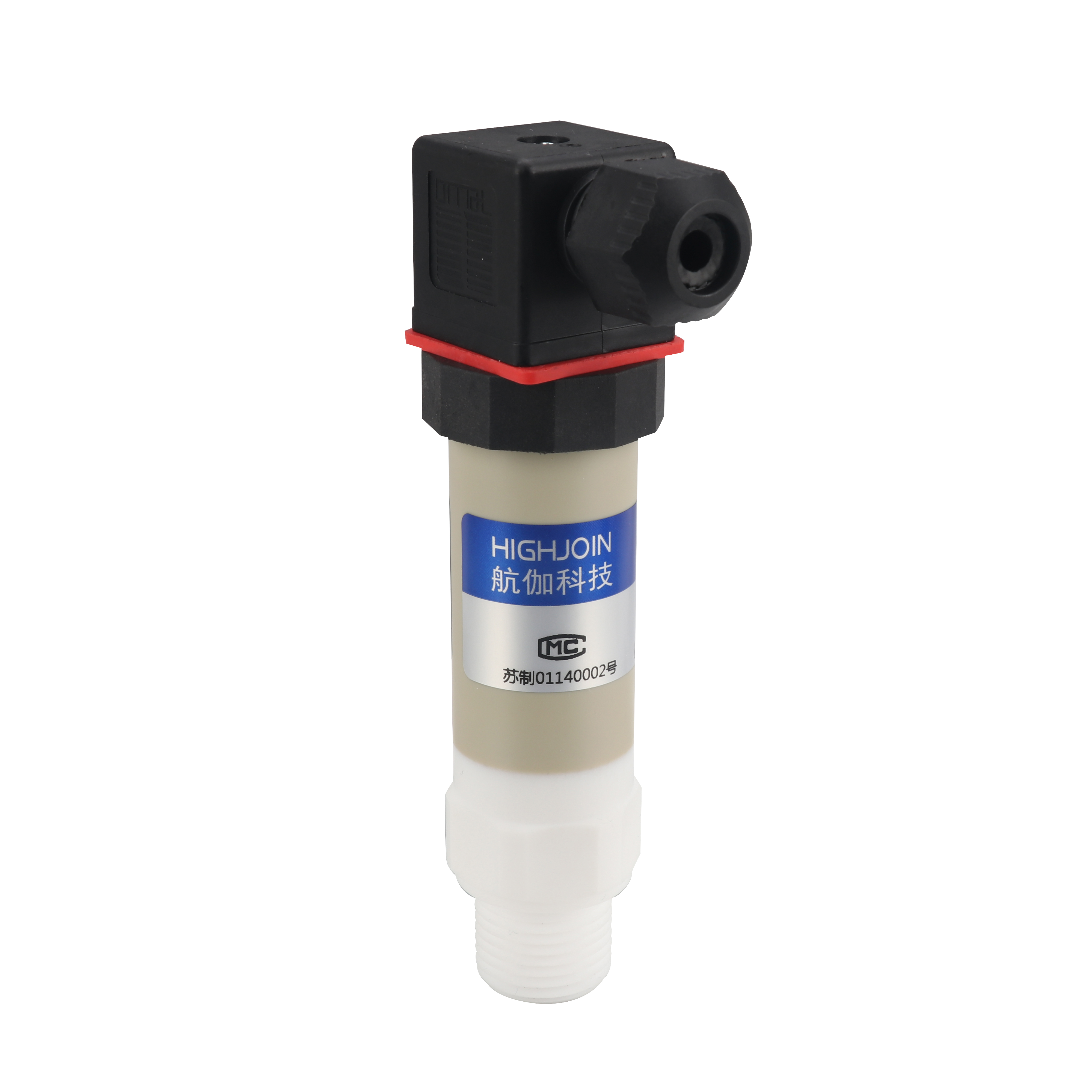

• Os transmissores de pressão de cerâmica usam a cerâmica como elemento de detecção, oferecendo resistência à corrosão e resistência de alta temperatura, tornando-os adequados para medição de pressão em ambientes severos. Eles são amplamente utilizados em indústrias como produtos químicos, petróleo e metalurgia.

• Os transmissores de pressão de safira são sensores de pressão de alta temperatura e alta pressão feitos de safira, oferecendo resistência de desgaste e corrosão extremamente alta. Eles são adequados para ambientes de alta temperatura e alta pressão, como motores de aeronaves e usinas nucleares.

Como selecionar o transmissor de pressão certo?

Ao selecionar o transmissor de pressão certo, considere as características do ambiente operacional, incluindo a faixa de pressão, a faixa de temperatura e as propriedades da mídia. Diferentes tipos de transmissores de pressão são adequados para diferentes ambientes operacionais. Por exemplo, o silício difuso é adequado para aplicações gerais industriais, o silício de cristal único é adequado para aplicações de alta precisão, a cerâmica é adequada para ambientes severos e a safira é adequada para aplicações de alta temperatura e alta pressão. Em segundo lugar, fatores como requisitos de precisão, tipo de sinal de saída e método de montagem devem ser considerados para garantir que o transmissor de pressão selecionado atenda às necessidades reais.

Tipo	Precisão	Pressão de trabalho permitida	Serviço/Aplicativo
Transmissor de pressão de silício de difusão	± 0,1%~ ± 0,5%	-100kpa ... 0 ~ 10kpa ... 100mpa	Indústria geral

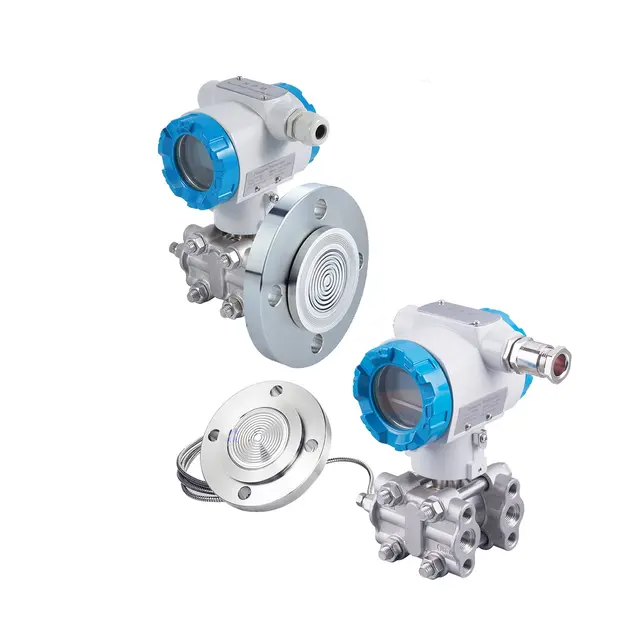

Transmissor de pressão monocristalina	± 0,075%~ ± 0,2%	-4000kpa ~ 4000kpa	Alta precisão, medição de pressão diferencial, nível de líquido do tanque selado
Transmissor de pressão piezoresistiva de cerâmica	± 0,2%~ ± 0,5%	-1Bar ~ 0 ... 2Bar ... 600bar	Meio de corrosão
Transmissor de pressão capacitiva cerâmica		-100kpa ... 0 ~ 2,5kpa ... 7mpa
Transmissor de pressão de safira	± 0,1%~ ± 0,25%	0 ... 700MPA	Ambientes de alta temperatura e alta pressão

Qual é a diferença entre um transmissor de pressão e um interruptor de pressão?

Embora os transmissores de pressão e os interruptores de pressão sejam dispositivos usados ​​para monitorar a pressão, seus princípios e funções operacionais diferem significativamente. Uma chave de pressão geralmente alterna um circuito quando um valor de pressão definido é atingido, permitindo assim o controle de início/parada do equipamento. Um transmissor de pressão, por outro lado, converte o sinal de pressão em uma saída elétrica padrão para monitoramento e registro em tempo real dos valores de pressão. É normalmente conectado a um sistema de controle ou sistema de aquisição de dados para controle e monitoramento precisos de pressão.

Além disso, uma chave de pressão normalmente possui apenas dois estados - abertos e fechados - para controlar/desativar simples. Um transmissor de pressão, por outro lado, produz um sinal de pressão contínuo, permitindo o monitoramento e a regulação da pressão contínua. Portanto, os transmissores de pressão são normalmente escolhidos quando o monitoramento e o controle precisos da pressão são necessários, enquanto os interruptores de pressão são preferidos quando o controle simples de ligar/desligar é necessário. Ambos desempenham um papel importante na produção industrial e é crucial selecionar o dispositivo apropriado com base em necessidades específicas e cenários de aplicação.

Devo escolher um transmissor de pressão ou um interruptor de pressão?

Ao selecionar um transmissor de pressão ou comutador de pressão, você precisa considerar o cenário e os requisitos de aplicação específicos. Se o monitoramento em tempo real e o controle preciso da pressão forem necessários, um transmissor de pressão é tipicamente a escolha certa; Se o controle simples de ligar/desligar for tudo o que você precisa, uma chave de pressão é a escolha certa. Além disso, fatores como confiabilidade do dispositivo, estabilidade e custos de manutenção devem ser considerados para garantir que o equipamento selecionado possa operar de forma estável e atender às necessidades de produção a longo prazo.

Em resumo, a seleção do transmissor de pressão correta requer consideração abrangente de fatores como o ambiente operacional, os requisitos de precisão e o tipo de sinal de saída. Ao selecionar um transmissor de pressão ou comutador de pressão, você precisa considerar a aplicação específica e os requisitos funcionais para garantir que o equipamento possa monitorar e estável e de forma estável e estável a pressão, melhorando a eficiência da produção e a qualidade do produto.

Resumo

Antes de comprar um produto, é importante entender as especificidades do seu setor, como o meio de medição, a pressão operacional e outros fatores.

Esperamos que este artigo ajude você a entender mais detalhes. Se você tiver mais perguntas, entre em contato com nossa equipe de vendas.
