A diferença entre um sensor de temperatura e um transmissor de temperatura

A medição de temperatura desempenha um papel crucial em diversas aplicações industriais, garantindo que os processos funcionem de forma eficiente. No entanto, muitas pessoas confundem sensores de temperatura com transmissores de temperatura , sem saber como eles diferem e as funções específicas que cada dispositivo desempenha. Neste artigo, exploraremos essas diferenças e ajudaremos você a entender quando usar cada uma delas, para que possa tomar decisões informadas para suas necessidades de monitoramento de temperatura.

O que é um sensor de temperatura?

Sensores de temperatura são dispositivos críticos usados ​​para medir a temperatura de um objeto ou ambiente. Esses sensores convertem variações físicas de temperatura em sinais elétricos, que podem então ser medidos e analisados ​​por instrumentos como controladores, monitores e registradores de dados. A conversão da temperatura em um sinal mensurável é o que torna os sensores de temperatura indispensáveis ​​em vários setores, incluindo manufatura, saúde, produção de alimentos e muito mais.

Função e Tipos

A principal função de um sensor de temperatura é detectar mudanças de temperatura em seu ambiente e converter essas mudanças em um sinal elétrico utilizável. Diferentes sensores são usados ​​dependendo da aplicação e da faixa de temperatura necessária. Aqui está uma análise dos três tipos mais comuns de sensores de temperatura:

● Termopares: Esses sensores consistem em dois fios metálicos diferentes unidos em uma extremidade. A diferença de temperatura entre a junção e as pontas livres dos fios gera uma tensão que pode ser medida. Os termopares são amplamente utilizados devido à sua ampla faixa de temperatura, de -200°C a 1750°C, e ao seu custo relativamente baixo.

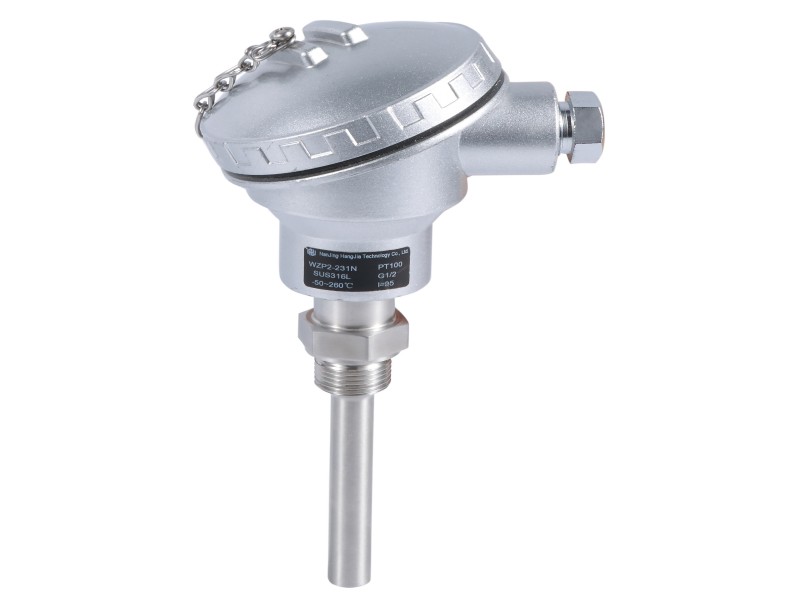

● RTD (Detector de Temperatura de Resistência): Os RTDs, geralmente feitos de platina, operam medindo a mudança na resistência elétrica do material com a temperatura. O RTD PT100, por exemplo, possui uma resistência de 100 ohms a 0°C, que aumenta com o aumento da temperatura. Os RTDs oferecem alta precisão e estabilidade, tornando-os adequados para aplicações que exigem medições precisas.

● Termistores: Esses sensores possuem uma resistência que muda drasticamente com a temperatura, tornando-os altamente sensíveis. Embora os termistores forneçam excelente precisão, sua faixa de temperatura normalmente é limitada em comparação com termopares e RTDs. Eles são comumente usados ​​em aplicações como proteção de motores e sistemas HVAC, onde a variação de temperatura é mais controlada.

Tabela 1: Tipos e características de sensores de temperatura

Tipo de sensor	Faixa de temperatura	Principais recursos	Aplicações
Termopar	-200°C a 1750°C	Baixo custo, resposta rápida, ampla gama	Industrial, Aeroespacial, Manufatura
IDT (PT100)	-200°C a 850°C	Alta precisão, estável e confiável	Química, Petróleo e Gás, Farmacêutica
Termistor	-50°C a 150°C	Alta sensibilidade, boa precisão em temperaturas mais baixas	HVAC, Médico, Eletrônicos de Consumo

Como funcionam os sensores de temperatura

Os sensores de temperatura operam com base em uma variedade de princípios físicos. Os mecanismos mais comuns incluem alterações de resistência (como visto em RTDs), geração de tensão (em termopares) e curvas de resistência-temperatura (em termistores). Esses sensores interagem com o ambiente para detectar variações de temperatura, que são então traduzidas em sinais elétricos que podem ser processados.

Por exemplo, os termopares produzem uma tensão baseada no gradiente de temperatura entre os dois metais, enquanto os RTDs medem mudanças na resistência à medida que a temperatura flutua. A relação entre a temperatura e o sinal elétrico pode muitas vezes ser complexa e não linear, razão pela qual muitos sensores incluem sistemas de condicionamento de sinal para converter leituras brutas em valores utilizáveis.

Características e interferência do sinal

Os sinais do sensor de temperatura são normalmente fracos e suscetíveis a ruídos e interferências. Por exemplo, a baixa tensão produzida pelos termopares pode ser facilmente distorcida pelo ruído eléctrico, especialmente quando estão envolvidos fios longos. Da mesma forma, os RTDs, que dependem de alterações de resistência, podem ser influenciados pela resistência dos cabos de conexão, causando erros de medição. Para combater esses problemas, os sensores de temperatura geralmente exigem componentes adicionais, como amplificadores de sinal ou circuitos de compensação, para garantir que dados precisos sejam transmitidos para análise posterior.

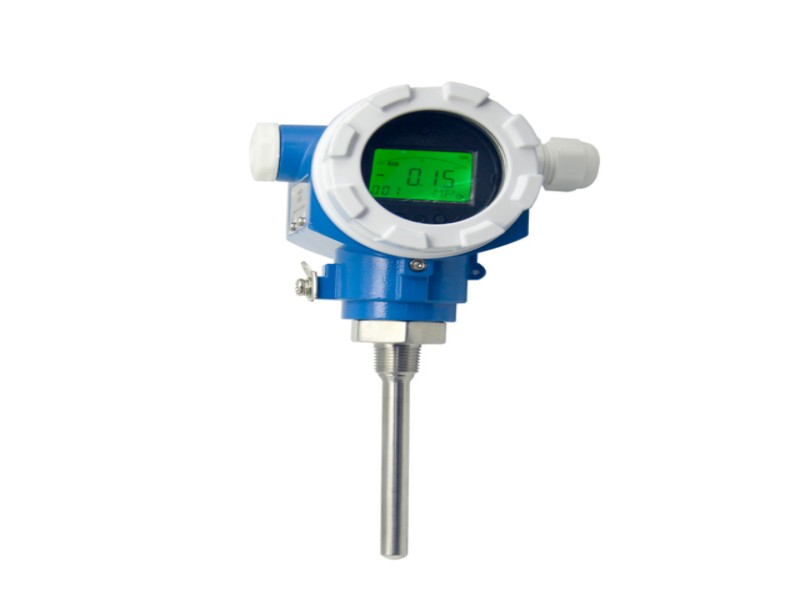

O que é um transmissor de temperatura?

Um transmissor de temperatura é um dispositivo crucial em sistemas de monitoramento de temperatura industrial. Ele funciona em conjunto com sensores de temperatura para converter o sinal bruto do sensor em um formato padronizado e legível que pode ser transmitido por longas distâncias para sistemas de controle como CLPs (Controladores Lógicos Programáveis) ou sistemas SCADA. Ao fazer isso, os transmissores de temperatura garantem que os dados de temperatura sejam transmitidos com precisão aos operadores ou sistemas automatizados para análises e ações adicionais.

Função e como funciona

A principal função de um transmissor de temperatura é pegar o sinal bruto, muitas vezes não linear ou fraco, produzido por um sensor de temperatura (como um termopar, RTD ou termistor) e convertê-lo em uma saída padronizada. Os sinais de saída comuns incluem 4-20mA, 0-10V ou protocolos digitais como Modbus, dependendo da aplicação. Esses sinais padronizados são muito mais adequados para transmissão de longa distância e podem ser interpretados diretamente por sistemas de controle, permitindo uma integração perfeita em processos industriais.

Os transmissores de temperatura normalmente incluem vários processos essenciais para garantir a precisão e confiabilidade do sinal:

● Amplificação: O sinal bruto do sensor geralmente é muito fraco para ser usado diretamente. O transmissor amplifica este sinal para um nível utilizável.

● Linearização: Muitos sensores, como termopares e RTDs, emitem sinais não lineares. O transmissor lineariza o sinal, garantindo que corresponda com precisão à temperatura medida.

● Filtragem de ruído: Os ambientes industriais são propensos a ruídos elétricos, que podem distorcer os sinais dos sensores. Os transmissores de temperatura incluem recursos de filtragem de ruído para garantir a integridade do sinal transmitido.

Vantagens de usar um transmissor de temperatura

Os transmissores de temperatura oferecem diversas vantagens distintas em relação ao uso exclusivo de sensores brutos, tornando-os essenciais para muitas aplicações industriais.

● Sinal estável em longas distâncias: Ao contrário dos sensores, que podem sofrer degradação do sinal em longas distâncias, os transmissores garantem que o sinal permaneça estável e preciso em grandes distâncias. Isto é particularmente importante em grandes instalações industriais onde os sistemas de controle podem estar localizados longe dos pontos de medição.

● Alta Imunidade a Interferências: Os transmissores de temperatura são projetados para serem resistentes a ruídos elétricos e outras interferências ambientais, garantindo que o sinal permaneça claro e confiável mesmo em ambientes eletricamente ruidosos.

● Fácil integração com sistemas de controle: Os transmissores de temperatura fornecem saídas padronizadas (como 4-20mA), facilitando sua integração com sistemas PLCs, DCS (Sistemas de Controle Distribuído) e SCADA (Controle de Supervisão e Aquisição de Dados). Isto reduz a necessidade de equipamento adicional de condicionamento de sinal, simplificando o projeto geral do sistema e reduzindo os custos de instalação.

● Necessidade reduzida de condicionamento de sinal adicional: Ao converter o sinal bruto do sensor em uma saída padrão, os transmissores de temperatura eliminam a necessidade de equipamentos extras, como amplificadores ou condicionadores de sinal, que de outra forma seriam necessários ao usar apenas sensores.

Principais diferenças entre sensores de temperatura e transmissores de temperatura

Sensores e transmissores de temperatura são partes integrantes dos sistemas modernos de medição de temperatura, mas desempenham funções diferentes e oferecem vantagens distintas. Compreender essas diferenças é crucial para selecionar o equipamento certo para sua aplicação. Abaixo, exploraremos as principais distinções entre os dois, com foco na funcionalidade, saída de sinal, instalação e considerações de custo.

Funcionalidade e saída de sinal

A principal diferença entre sensores de temperatura e transmissores de temperatura reside na sua funcionalidade e no tipo de sinal que produzem.

● Sensores de temperatura: Esses dispositivos são projetados para medir diretamente mudanças de temperatura e converter essas mudanças em sinais elétricos brutos, como mudanças de tensão, resistência ou corrente. Por exemplo, os termopares geram uma pequena tensão proporcional às mudanças de temperatura, enquanto os RTDs (detectores de temperatura de resistência) produzem uma mudança na resistência com as flutuações de temperatura. No entanto, esses sinais brutos são frequentemente fracos, não lineares e suscetíveis a ruído, exigindo condicionamento de sinal adicional para serem utilizados em sistemas industriais.

● Transmissores de temperatura: Em contrapartida, os transmissores de temperatura processam e convertem o sinal bruto de um sensor em um sinal padronizado e condicionado que é adequado para integração com sistemas de controle. A saída mais comum para transmissores é um sinal de corrente de 4-20 mA, ideal para transmissão de longa distância e compatível com uma ampla gama de sistemas de controle industrial. Ao amplificar, linearizar e filtrar o sinal, os transmissores garantem dados precisos e estáveis ​​que podem ser enviados por longas distâncias sem degradação.

Considerações sobre instalação e custos

Outra diferença significativa entre sensores de temperatura e transmissores de temperatura é o processo de instalação e os custos associados.

● Sensores de Temperatura: A instalação de sensores de temperatura é relativamente simples, especialmente em aplicações onde a distância entre o sensor e o sistema de controle é curta. No entanto, como os sensores produzem sinais brutos, muitas vezes requerem equipamento adicional de condicionamento de sinal, como amplificadores e compensadores, para garantir leituras precisas em distâncias mais longas. Isto aumenta a complexidade do sistema geral, especialmente em configurações maiores onde vários sensores são usados.

● Transmissores de temperatura: Embora os transmissores de temperatura tenham um custo inicial mais elevado devido à eletrônica adicional, eles simplificam a instalação e o projeto do sistema. Como os transmissores convertem sinais brutos em saídas padronizadas, não há necessidade de equipamento extra de condicionamento de sinal. Eles podem ser facilmente integrados a CLPs, sistemas SCADA e outros sistemas de controle, tornando-os ideais para aplicações de longa distância onde a integridade do sinal é crucial.

Quando escolher um sensor de temperatura versus um transmissor de temperatura

A escolha do dispositivo de medição de temperatura correto – seja um sensor de temperatura ou um transmissor de temperatura – depende muito das necessidades específicas da sua aplicação. Compreender quando usar cada um é fundamental para otimizar o desempenho, a precisão e o custo.

Escolhendo um sensor de temperatura

Os sensores de temperatura são ideais para aplicações onde a simplicidade e a medição em curtas distâncias são fundamentais. Aqui estão os cenários em que você normalmente escolheria um sensor de temperatura:

● Medição de Curta Distância: Quando a distância entre o sensor e o sistema de controle é relativamente curta (normalmente de alguns metros), os sensores de temperatura são adequados. Nestes casos, a degradação do sinal é mínima e os sensores podem emitir sinais brutos diretamente.

● Aplicações Simples: Para monitoramento direto de temperatura onde a alta precisão não é crítica, os sensores de temperatura são suficientes. Isso inclui aplicações como monitoramento básico de temperatura de equipamentos ou sistemas HVAC, onde os sinais não precisam percorrer longas distâncias ou exigir processamento pesado.

● Sistemas de Condicionamento de Sinais Existentes: Se o seu sistema já possui a infra-estrutura de processamento de sinais necessária, um sensor sozinho pode ser a melhor escolha. Os sensores podem ser integrados a amplificadores, compensadores ou conversores analógico-digitais (ADCs) existentes para condicionar o sinal conforme necessário.

Escolhendo um Transmissor de Temperatura

Por outro lado, os transmissores de temperatura são necessários em sistemas mais complexos ou de grande escala. Considere escolher um transmissor de temperatura nas seguintes situações:

● Medição de Longa Distância: Quando os sinais de temperatura precisam ser transmitidos por longas distâncias – às vezes centenas de metros ou mais – um transmissor de temperatura é essencial. Garante que o sinal permaneça estável e livre de degradação.

● Requisitos de alta precisão: Para aplicações onde leituras precisas de temperatura são críticas, como em controle de processos, fabricação de produtos químicos ou laboratórios, um transmissor de temperatura garante que o sinal seja linearizado, amplificado e livre de ruídos.

● Integração com Sistemas de Controle Industrial: Os transmissores de temperatura são mais adequados para ambientes onde os dados de medição devem ser integrados com CLPs, sistemas SCADA ou outros sistemas de controle. Eles emitem sinais padronizados como 4-20 mA, que são compatíveis com a maioria das configurações industriais, tornando-os ideais para controle automatizado.

Conclusão

Concluindo, sensores e transmissores de temperatura têm finalidades diferentes em sistemas de medição de temperatura. Os sensores fornecem sinais brutos, enquanto os transmissores condicionam e padronizam esses sinais para transmissão de longa distância e integração com sistemas de controle. A escolha do dispositivo certo depende de fatores como distância, precisão e orçamento. Na Nanjing Hangjia Electronic Technology Co.,Ltd. , oferecemos transmissores e sensores de temperatura de alta qualidade, projetados para melhorar a precisão e a eficiência em seus sistemas de monitoramento de temperatura industrial.

Perguntas frequentes

P: Qual é a função de um transmissor de temperatura em aplicações industriais?

R: Um transmissor de temperatura converte sinais brutos de um sensor em saída padronizada, garantindo transmissão de sinal estável em longas distâncias e fácil integração com sistemas de controle.

P: Qual a diferença entre um sensor de temperatura e um transmissor de temperatura?

R: Um sensor de temperatura detecta a temperatura e gera sinais elétricos brutos, enquanto um transmissor de temperatura condiciona e padroniza esses sinais para transmissão e integração de dados confiáveis.

P: Quando um transmissor de temperatura deve ser usado em vez de um sensor?

R: Um transmissor de temperatura deve ser usado quando for necessária transmissão de sinal de longa distância ou alta precisão de sinal, especialmente em sistemas industriais complexos com monitoramento remoto.
