Como escolher um transmissor de nível submersível?

Introdução

Já se perguntou como as indústrias medem os níveis de líquidos com precisão? Transmissores de nível submersíveis são fundamentais. Esses dispositivos, submersos diretamente em líquidos, garantem medições precisas. Escolher o caminho certo é fundamental para eficiência e segurança. Nesta postagem, você aprenderá o que são transmissores de nível submersíveis e por que é importante selecionar o correto. Orientaremos você através dos fatores a serem considerados para um desempenho ideal.

Compreendendo os transmissores de nível submersíveis

Funcionalidade e Design Básicos

Transmissores de nível submersíveis são dispositivos projetados para medir níveis de líquidos sendo submersos diretamente no líquido. Eles funcionam detectando a pressão exercida pela coluna de líquido acima do sensor. Esta pressão está diretamente relacionada à profundidade do líquido, permitindo ao transmissor converter esta pressão física em um sinal elétrico que pode ser lido por sistemas de monitoramento.

O sensor normalmente fica no fundo do tanque, poço ou reservatório. Ele usa um diafragma que detecta a pressão hidrostática – o peso do líquido acima dele. Essa pressão é então transformada em uma medição precisa do nível do líquido. Como o sensor está submerso, ele pode fornecer dados contínuos e em tempo real, mesmo em líquidos turbulentos ou espumosos, onde outros sensores podem falhar.

O projeto geralmente apresenta caixa e cabo selados, protegendo os componentes sensíveis contra água, produtos químicos e outros fatores ambientais. O transmissor emite sinais padrão como 4-20 mA ou protocolos digitais como Modbus, simplificando a integração com sistemas de controle.

Principais componentes e materiais

Vários componentes críticos constituem um transmissor de nível submersível:

● Diafragma Sensor: Muitas vezes feito de cerâmica ou aço inoxidável, esta peça detecta a pressão exercida pelo líquido. A cerâmica é altamente resistente à corrosão, ideal para produtos químicos agressivos, enquanto o aço inoxidável oferece resistência e durabilidade em ambientes agressivos.

● Elemento Sensor de Pressão: Converte a pressão física em um sinal elétrico. Sensores de alta qualidade utilizam silício difuso ou materiais similares para leituras precisas e estáveis.

● Vedações e O-Rings: Materiais como Kalrez® ou Viton® protegem o interior contra a entrada de líquidos, garantindo que o dispositivo permaneça à prova d'água e resistente a produtos químicos.

● Cabo e capa: O cabo transmite sinais e energia. Sua capa geralmente é feita de PTFE Teflon® ou materiais similares para resistir a produtos químicos e à abrasão.

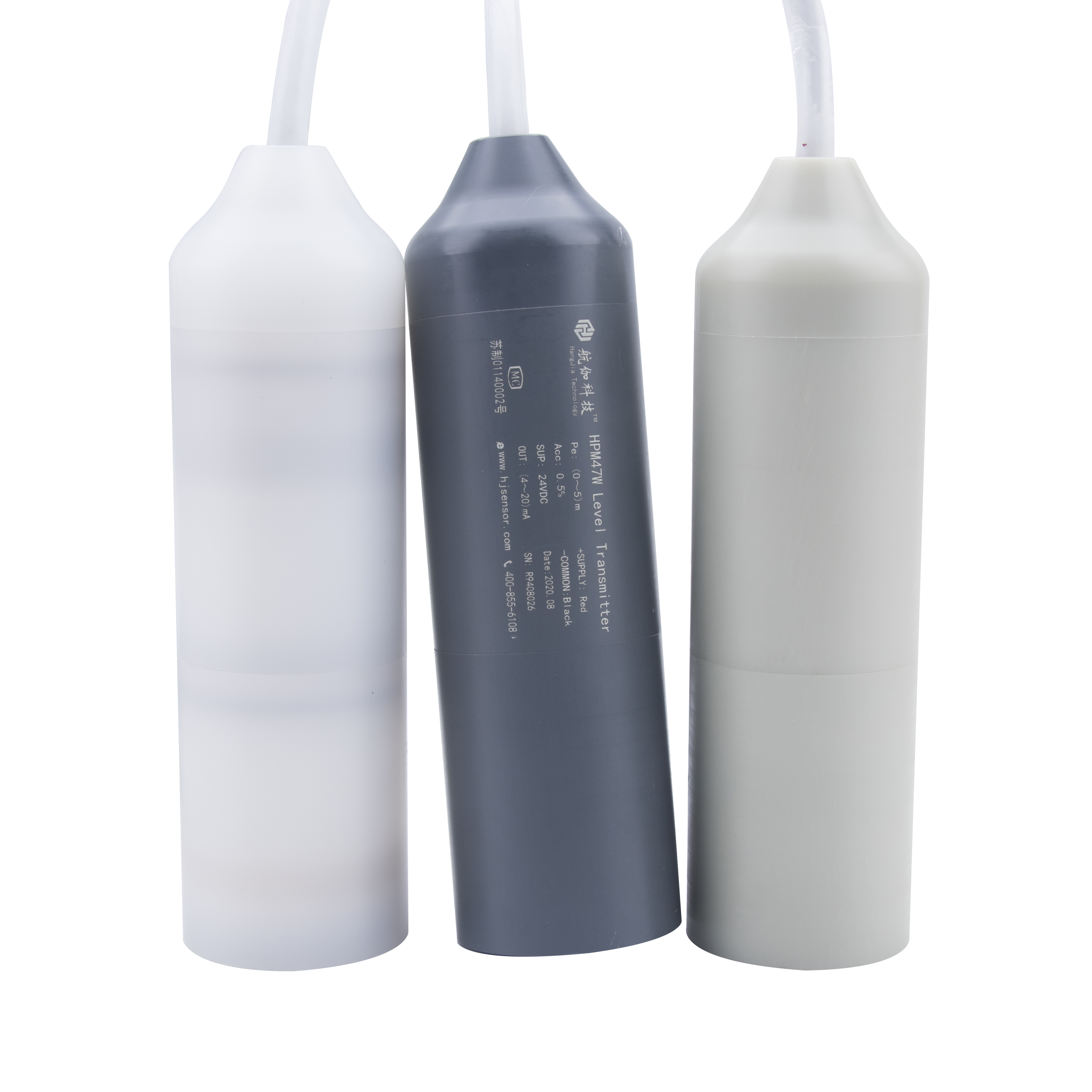

● Carcaça: A carcaça externa, feita de materiais como PVC, polipropileno (PP), PVDF ou aço inoxidável 316, protege o sensor contra danos mecânicos e corrosão. A escolha depende das propriedades químicas do líquido e das condições ambientais.

A combinação desses materiais garante que o transmissor resista a temperaturas, pressões e substâncias corrosivas extremas. Esta construção robusta permite que o dispositivo forneça medições confiáveis ​​e precisas durante longos períodos com manutenção mínima.

Dica: Ao selecionar um transmissor de nível submersível, priorize materiais resistentes à corrosão, como diafragmas cerâmicos e cabos revestidos de PTFE, para garantir longevidade em ambientes químicos agressivos.

Vantagens dos Transmissores de Nível Submersíveis

Medições precisas em ambientes adversos

Os transmissores de nível submersíveis são excelentes em fornecer medições precisas de nível de líquido, mesmo em condições difíceis. Como ficam diretamente no líquido, eles medem a pressão hidrostática, que está intimamente relacionada à profundidade do líquido. Esse contato direto minimiza erros causados ​​por espuma, vapor ou turbulência que muitas vezes interrompem outros sensores, como ultrassônicos ou radares. Por exemplo, em estações de tratamento de águas residuais, onde a turbulência e a espuma são comuns, os transmissores submersíveis fornecem dados confiáveis ​​sem interferência.

Seu design também permite que funcionem com precisão em líquidos com densidades ou temperaturas variadas, já que muitos modelos incluem recursos de compensação de temperatura para manter a estabilidade da medição. Essa precisão é vital para indústrias onde o controle preciso do nível de líquido impacta a segurança, a eficiência e a conformidade regulatória.

Durabilidade e Longevidade

Construídos para resistir a ambientes agressivos, os transmissores de nível submersíveis utilizam materiais robustos, como aço inoxidável 316, PVDF ou cabos revestidos com PVDF, que resistem à corrosão e à abrasão. As vedações feitas de Kalrez® ou Viton® protegem os componentes internos contra danos químicos e entrada de água, garantindo longa vida útil. Essa durabilidade reduz as necessidades de manutenção e reduz o custo total de propriedade.

Muitos transmissores submersíveis são classificados como IP68, o que significa que podem permanecer submersos continuamente sem danos. Sua construção robusta também permite lidar com altas pressões e temperaturas, tornando-os adequados para tanques profundos ou processos químicos agressivos. Por exemplo, a Série 300S apresenta corpos de aço inoxidável e resistência a alta pressão, ideal para indústrias químicas ou de petróleo e gás.

Aplicações em vários setores

Os transmissores de nível submersíveis são utilizados em diversos setores devido à sua versatilidade e confiabilidade:

● Tratamento de Água e Efluentes: Monitoramento de níveis de tanques, reservatórios e poços para controle de processos e conformidade regulatória.

● Processamento Químico: Medição segura de líquidos corrosivos usando materiais resistentes à corrosão.

● Petróleo e Gás: Rastreamento de níveis de líquidos em tanques de armazenamento e tubulações sob condições extremas.

● Alimentos e Bebidas: Garantir níveis consistentes de líquidos em tanques de armazenamento e processamento.

● Monitoramento Ambiental: Medição dos níveis de água em rios, lagos e oceanos, muitas vezes em locais submersos ou remotos.

Sua capacidade de fornecer dados contínuos e em tempo real oferece suporte à automação e ao gerenciamento eficiente de processos nesses setores.

Fatores a serem considerados ao escolher um transmissor de nível submersível

A escolha do transmissor de nível submersível correto envolve uma avaliação cuidadosa de vários fatores-chave. Isso garante que você obtenha medições precisas e confiáveis ​​e um dispositivo adequado à sua aplicação específica. Aqui está o que você deve ter em mente:

Faixa de medição e precisão

Primeiro, considere a faixa de medição. Isso significa os níveis mínimo e máximo de líquido que você precisa monitorar. Escolher um transmissor com um alcance que corresponda à profundidade do seu tanque ou reservatório é crucial. Se o alcance for muito curto, o sensor não cobrirá todo o nível do líquido. Muito longo e a precisão pode ser prejudicada.

A precisão é outro fator vital. Ele informa o quão próxima a medição está do nível real do líquido. Procure transmissores que ofereçam precisão de ±0,5% da escala completa ou melhor. A alta precisão garante que o controle do seu processo seja preciso, o que é importante em indústrias como processamento químico ou tratamento de água.

Material de Construção

Como o transmissor ficará submerso, seus materiais deverão resistir à corrosão e aos danos causados ​​pelo líquido que ele mede. Os materiais comuns incluem:

● PVC, polipropileno (PP) ou PVDF: ótimo para muitos produtos químicos, leve e resistente à corrosão.

● Aço Inoxidável 316: Durável e adequado para ambientes agressivos, abrasivos ou de alta pressão.

● Diafragma Cerâmico: Oferece excelente resistência química e estabilidade.

A escolha do material certo depende das propriedades químicas, temperatura e pressão do líquido. Por exemplo, ácidos agressivos requerem materiais mais resistentes à corrosão, como PVDF ou cerâmica.

Classificação de profundidade e pressão submersível

A classificação de profundidade define a profundidade em que o transmissor pode ser submerso sem danos. A classificação de pressão mostra a pressão máxima que pode suportar. Ambos devem corresponder à sua aplicação.

Para tanques rasos, um transmissor classificado para alguns metros de profundidade é suficiente. Para poços profundos ou tanques de armazenamento, escolha um classificado para maiores profundidades e pressões mais altas. Por exemplo, alguns transmissores suportam pressões de até 20 bar (cerca de 200 metros de profundidade da água).

Acertar essas classificações evita falhas do sensor e garante leituras precisas sob pressão.

Sinal de saída e conectividade

Transmissores submersíveis normalmente emitem sinais padrão como:

● Analógico 4-20mA: Amplamente utilizado, simples de integrar.

● Protocolos digitais: Modbus, HART ou RS485 oferecem comunicação e diagnóstico avançados.

Escolha um transmissor compatível com seu sistema de controle. Se você utilizar um sistema SCADA ou PLC, as saídas digitais poderão fornecer melhor integração e monitoramento remoto.

Alguns modelos suportam conexões sem fio ou Ethernet, facilitando a instalação e permitindo acesso a dados em tempo real de qualquer lugar.

Diferentes tipos de transmissores de nível submersíveis

Escolher o transmissor de nível submersível correto significa compreender as opções disponíveis. Cada série oferece recursos exclusivos adaptados para ambientes e aplicações específicas. Vamos explorar quatro tipos populares: Série 100, Série 200C, Série 300S e Série TankPro.

Transmissor de nível submersível série 100

A Série 100 é uma escolha versátil para muitos usos industriais. Possui um diafragma cerâmico AI2O3 que resiste à corrosão, tornando-o adequado para líquidos corrosivos e não corrosivos. Os materiais da caixa incluem PVC, polipropileno (PP), PVDF e aço inoxidável 316, permitindo personalização com base na compatibilidade química.

Principais recursos:

● Precisão de ±0,5% da escala completa

● Opções de saída: 4-20mA, RS485 e sinais de tensão

● O peso moldado integral mantém o sensor estável no fundo do tanque

● O cabo revestido de Teflon® e os anéis de vedação Kalrez® melhoram a resistência química

Esta série funciona bem no tratamento de águas residuais, processamento químico e gerenciamento de água, onde é necessária uma medição de nível contínua e confiável.

Transmissor de nível submersível série 200C

Projetada para ambientes industriais difíceis, a Série 200C é excelente em tanques químicos e aplicações de lodo. Ele compartilha muitos recursos de construção com a Série 100, mas adiciona um diafragma antientupimento avançado, melhorando o desempenho em líquidos viscosos ou sujos.

Principais recursos:

● Saída de alta resolução com precisão de ±0,5%

● Materiais resistentes a produtos químicos: PVC, PP, PVDF, PTFE

● Caixa revestida com epóxi NEMA 4X para proteção extra

● Peso moldado integral para evitar flutuação

Seu design resistente a entupimentos reduz o tempo de inatividade e garante segurança no monitoramento de níveis críticos, tornando-o ideal para armazenamento de produtos químicos agressivos.

Transmissor de nível submersível série 300S

A Série 300S foi construída para as aplicações mais exigentes, como tanques profundos e processos químicos de alta pressão. Possui corpo robusto em aço inoxidável 316 e opções de diafragma, oferecendo durabilidade superior e tolerância à pressão de até 20 bar.

Principais recursos:

● ±0,5% de precisão da escala completa

● Sinais de saída 4-20mA e RS485

● Cabo revestido com PTFE e vedações Kalrez® para resistência química

● Peso moldado integral para submersão estável

Esta série é adequada para indústrias de petróleo e gás, química e outras que exigem confiabilidade de longo prazo sob condições extremas.

Transmissor de nível submersível série TankPro

TankPro se destaca por seu design compacto e modular e resistência a altas temperaturas, perfeito para processamento de alimentos, farmacêutico e outros setores de alta demanda. Integra o sensor e o display em uma unidade, oferecendo monitoramento de nível em tempo real com saída digital.

Principais recursos:

● Precisão de ±0,5% da escala completa

● Materiais da carcaça: PVC, PP, PVDF, aço inoxidável 316, GFPP

● Invólucro NEMA 4X revestido com epóxi com conexão NPT de 2'

● Peso moldado integral e anéis de vedação Kalrez® para durabilidade química

TankPro otimiza as operações fornecendo transmissão contínua de dados e fácil instalação em ambientes industriais desafiadores.

Dicas de instalação e manutenção

Técnicas de instalação adequadas

A instalação correta de um transmissor de nível submersível é fundamental para seu desempenho e longevidade. Primeiro, certifique-se de que o cabo do sensor esteja livre de danos e devidamente vedado para evitar a entrada de água. Use o peso moldado integral para manter o sensor estável no tanque ou no fundo do poço. Evite deixar o cabo flutuar ou emaranhar, pois isso pode afetar a precisão.

Monte o transmissor verticalmente para obter melhores resultados, com o diafragma de detecção voltado para baixo. Esta posição garante a medição precisa da pressão hidrostática. Evite colocar o sensor próximo a entradas ou saídas onde turbulência ou bolhas de ar possam interferir nas leituras.

Prenda o cabo para evitar tensão ou movimento causado por correntes ou forças mecânicas. Use braçadeiras ou guias de cabo para direcionar o cabo de maneira organizada e protegê-lo contra abrasão. Se o transmissor for usado em um ambiente corrosivo, certifique-se de que a capa e as vedações do cabo sejam compatíveis com os produtos químicos para evitar falhas prematuras.

Antes de ligar, verifique todas as conexões elétricas quanto ao aperto e polaridade correta. Siga cuidadosamente os diagramas de fiação do fabricante para evitar danos. Confirme se o sinal de saída corresponde aos requisitos do seu sistema de controle para uma integração perfeita.

Práticas regulares de manutenção

A manutenção de rotina ajuda a manter a precisão do seu transmissor e prolonga sua vida útil. Inspecione o sensor e o cabo regularmente em busca de sinais de desgaste, corrosão ou danos. Limpe o diafragma do sensor suavemente para remover qualquer acúmulo de sedimentos, algas ou depósitos químicos que possam afetar as leituras de pressão.

Verifique a integridade das vedações e anéis de vedação para evitar a entrada de líquidos. Substitua esses componentes se notar rachaduras ou fragilidade. Verifique se há cortes ou abrasões na capa do cabo, especialmente em ambientes agressivos.

Execute verificações de calibração periodicamente para garantir que o transmissor mantenha sua precisão. Muitos modelos permitem calibração ou zeragem em campo. Siga as instruções do fabricante para intervalos e procedimentos de calibração.

Mantenha a área de instalação livre de detritos ou obstruções que possam interferir no sensor ou no cabo. Em tanques de águas residuais ou de lodo, monitore quanto a entupimentos e limpe conforme necessário para manter medições confiáveis.

Solucionar problemas comuns

Se você notar leituras erráticas ou perda de sinal, comece inspecionando o cabo e as conexões em busca de danos ou corrosão. Fiação solta ou cabos quebrados são causas comuns de problemas de sinal.

Verifique se há sujeira ou acúmulo no sensor no diafragma, o que pode causar leituras de pressão imprecisas. Limpe o sensor cuidadosamente para restaurar o desempenho.

Verifique a compatibilidade da fonte de alimentação e do sinal de saída do transmissor com seu sistema de controle. Fiação incorreta ou sinais incompatíveis podem causar falhas de comunicação.

Se as leituras permanecerem instáveis, considere fatores ambientais como turbulência, espuma ou bolhas de ar que afetam o sensor. A instalação de um poço de estabilização ou de uma gaiola protetora ao redor do sensor pode ajudar a reduzir a interferência.

Em casos de problemas persistentes, consulte a equipe de suporte ou serviço do fabricante. Eles podem fornecer opções de diagnóstico, reparo ou substituição para minimizar o tempo de inatividade.

Comparando Transmissores de Nível Submersíveis com Outras Tecnologias

Pressão Hidrostática vs. Pressão Diferencial

Sensores de pressão hidrostática, como transmissores de nível submersíveis, medem o nível do líquido detectando a pressão exercida pela coluna de líquido acima do sensor. Esta medição direta fornece leituras de nível precisas mesmo em líquidos turbulentos ou espumosos. Como o sensor está submerso, ele monitora continuamente o nível do líquido em tempo real.

Os sensores de pressão diferencial, por outro lado, calculam o nível do líquido medindo a diferença de pressão entre dois pontos – geralmente o fundo e o topo de um tanque. Embora eficazes em muitos casos, as medições de pressão diferencial podem ser influenciadas por alterações na densidade do líquido, temperatura ou flutuações de pressão. Isso pode reduzir a precisão, a menos que seja compensado. Os sensores hidrostáticos geralmente oferecem instalação mais simples e menos pontos de falha, pois requerem apenas uma medição de pressão.

Radar de ondas guiadas e sensores ultrassônicos

Os sensores de radar de ondas guiadas usam pulsos de micro-ondas que percorrem uma sonda para detectar o nível do líquido medindo as reflexões do sinal. Eles não necessitam de contato direto com o líquido, tornando-os adequados para meios corrosivos ou perigosos. Eles funcionam bem em condições turbulentas ou de formação de espuma e oferecem alta precisão. No entanto, eles tendem a ser mais caros e complexos que os transmissores submersíveis.

Sensores ultrassônicos emitem ondas sonoras para medir o nível do líquido, cronometrando o eco da superfície do líquido. Esses sensores sem contato são fáceis de instalar e funcionam bem em líquidos limpos. Mas eles podem ser afetados por vapor, espuma ou turbulência, o que pode causar interferência no sinal e reduzir a precisão. Os sensores ultrassônicos também exigem um caminho livre entre o sensor e a superfície do líquido.

Escolhendo a tecnologia certa para suas necessidades

A seleção da melhor tecnologia de medição de nível depende dos requisitos específicos da sua aplicação:

● Para medições diretas e contínuas em ambientes submersos com produtos químicos agressivos ou líquidos turbulentos, os transmissores hidrostáticos submersíveis costumam ser a melhor escolha.

● Se o seu líquido for corrosivo ou perigoso e você desejar uma opção sem contato com alta precisão, sensores de radar de ondas guiadas podem ser preferíveis.

● Os sensores ultrassônicos são adequados para líquidos limpos e aplicações mais simples onde o custo e a facilidade de instalação são importantes.

● Os sensores de pressão diferencial funcionam bem em tanques grandes, mas necessitam de compensação para alterações de densidade ou pressão.

Considere fatores como tipo de líquido, tamanho do tanque, condições ambientais, necessidades de precisão e orçamento ao escolher. Combinar tecnologias ou consultar especialistas também pode otimizar sua estratégia de medição.

Conclusão

A escolha de um transmissor de nível submersível envolve a avaliação da faixa de medição, material, profundidade e sinal de saída. Esses fatores garantem medições precisas e confiáveis ​​para sua aplicação específica. Considere as propriedades químicas do líquido e as condições ambientais ao selecionar os materiais. oferece transmissores duráveis ​​com recursos como resistência à corrosão e vedações robustas. Seus produtos fornecem medições precisas, apoiando o gerenciamento eficiente de processos em todos os setores. Priorize essas considerações para selecionar um transmissor que atenda às suas necessidades e melhore a eficiência operacional.

Perguntas frequentes

P: O que é um transmissor de nível submersível?

R: Um Transmissor de Nível Submersível é um dispositivo usado para medir níveis de líquidos ao ser submerso no líquido, convertendo a pressão hidrostática em um sinal elétrico para sistemas de monitoramento.

P: Como funciona um transmissor de nível submersível?

R: Funciona detectando a pressão hidrostática exercida pela coluna de líquido acima do sensor, convertendo essa pressão em um sinal elétrico para medir a profundidade do líquido com precisão.

P: Por que escolher um Transmissor de Nível Submersível em vez de outros sensores?

R: Os transmissores de nível submersíveis fornecem medições precisas mesmo em líquidos turbulentos ou espumosos, são duráveis ​​e oferecem dados contínuos em tempo real, tornando-os ideais para ambientes agressivos.

P: Quais são os benefícios de usar um Transmissor de Nível Submersível?

R: Os benefícios incluem medições precisas em condições adversas, durabilidade, manutenção mínima e adequação para vários setores, como tratamento de águas residuais, processamento químico e petróleo e gás.

P: Quanto custa um Transmissor de Nível Submersível?

R: O custo de um Transmissor de Nível Submersível varia de acordo com materiais, características e marca, mas eles geralmente oferecem uma solução econômica para medição precisa de nível de líquido.
