Um transmissor de pressão sanitária pode medir baixa pressão?

Medir pequenas alterações de pressão sem arriscar a higiene é uma enorme dor de cabeça para os operadores da planta. Você enfrenta um dilema constante. Você prioriza a captura de variações de pressão extremamente sutis ou segue rigorosamente a conformidade sanitária?

A questão central é direta. Um instrumento higiênico pode realmente capturar essas microvariações? Sim. Um dispositivo especializado lida com baixa pressão de forma eficaz. Mas requer designs de sensores altamente específicos e engenharia mecânica precisa.

Neste guia de engenharia, você descobrirá como sensores cerâmicos avançados, membranas planas e critérios de seleção inteligentes se unem para resolver esse complexo obstáculo industrial.

Principais conclusões

• A tecnologia especializada é obrigatória: os transmissores industriais padrão enfrentam dificuldades com faixas de baixa pressão. A captura precisa da micropressão requer tecnologias capacitivas ou piezorresistivas avançadas, adaptadas especificamente para tubulações sanitárias.

• Sensores cerâmicos dominam: elementos cerâmicos de alta pureza fornecem sensibilidade excepcional, resistência inerente à corrosão e proteção física robusta contra sobrepressão.

• Os diafragmas nivelados evitam a contaminação: A implementação de um design plano e sem fendas garante a eliminação completa de pernas mortas onde as bactérias proliferam. Ele mantém a membrana ultrafina necessária para detectar mudanças mínimas.

• Amplas aplicações de campo: Instrumentos de precisão são essenciais para monitoramento de nível de líquido em biorreatores, controle ambiental de salas limpas e diagnóstico de sistemas de filtração.

• Custo total de propriedade: É vital equilibrar o preço inicial com o desempenho a longo prazo. Transdutores higiênicos de alta qualidade minimizam os ciclos de manutenção, evitam a contaminação do lote e prolongam a vida útil operacional geral.

Tendências do setor que impulsionam a precisão da micropressão

Vejamos para onde a indústria está indo. Mudanças recentes no processamento farmacêutico e de alimentos mostram um movimento maciço em direção à biofabricação contínua. Esta transição exige um controle muito mais rígido sobre os ambientes de micropressão. Organismos reguladores como a FDA e a EMA também estão a reforçar o seu escrutínio sobre a integridade dos dados e a capacidade de limpeza dos equipamentos.

À medida que o processamento tradicional em lote dá lugar ao fluxo contínuo, a margem operacional para erros diminui drasticamente. Os gerentes de fábrica não podem mais confiar nas quedas de pressão estimadas. Sensores sanitários de alta precisão não são mais atualizações opcionais. Eles são componentes críticos para a sobrevivência regulatória e otimização de processos.

A realidade da medição de baixa pressão em ambientes higiênicos

Medir a baixa pressão em um ambiente sanitário apresenta um conjunto único de obstáculos mecânicos. Sensores industriais padrão são geralmente inadequados. A instrumentação moderna depende de arquiteturas altamente especializadas para resolver o conflito entre extrema sensibilidade e higiene rigorosa.

Na fabricação farmacêutica e na biotecnologia, baixa pressão normalmente significa faixas de medição abaixo de 100 mbar, aproximadamente 1,45 psi. Às vezes cai para apenas alguns milibares. O desafio físico fundamental reside na relação força/área. A baixa pressão exerce uma quantidade excepcionalmente pequena de força na membrana do sensor. Para registrar uma deflexão física mensurável, o diafragma do sensor deve ser incrivelmente fino. Se o diafragma for muito rígido, a micropressão não consegue gerar um sinal eletrônico confiável. Isto leva diretamente a erros de medição e instabilidade do processo.

Em aplicações não sanitárias, os engenheiros costumam usar cavidades internas ou diafragmas complicados para amplificar o sinal. No entanto, as configurações higiênicas proíbem estritamente esses designs. Qualquer fenda cria um espaço onde a mídia do produto fica presa. Essas áreas funcionam como criadouros de bactérias, comprometendo a esterilidade de todo o lote. A engenharia moderna resolveu isso através de materiais avançados e sofisticados mecanismos internos de transferência de sinal.

Resolvendo o problema de contaminação com diafragmas nivelados

Para atender aos rigorosos padrões regulatórios, incluindo FDA, EHEDG e 3-A SSI, mantendo a precisão da medição, os fabricantes desenvolveram arquiteturas mecânicas especializadas. A face de detecção plana é a base absoluta da medição sanitária.

Um Transmissor de Pressão Sanitária com Diafragma Flush é projetado para que a membrana de detecção fique completamente nivelada com a parede interna do tanque ou sistema de tubulação. Esta geometria específica elimina pernas mortas. O fluido não pode estagnar e escapar dos protocolos de limpeza de rotina.

Ao fornecer uma superfície lisa, o design plano permite uma execução perfeita de limpeza no local e esterilização no local. Produtos químicos cáusticos de alta velocidade podem percorrer a face do sensor sem obstruções. Por exemplo, quando um sistema CIP libera soda cáustica a 2,5 metros por segundo, a membrana de descarga garante que todo o material orgânico seja completamente removido entre os lotes de produção.

Como o diafragma voltado para o processo deve suportar o estresse mecânico da limpeza enquanto detecta micropressões, a construção interna é vital. Muitos instrumentos utilizam uma membrana de isolamento apoiada por um volume microscópico de fluido de enchimento aprovado pela FDA. A baixa pressão do processo empurra a face externa. A força é transferida através deste fluido incompressível para um elemento interno altamente sensível, longe de meios agressivos.

O poder da tecnologia cerâmica em micropressão

Embora os diafragmas de aço inoxidável com enchimento de óleo sejam comuns, a tecnologia cerâmica emergiu rapidamente como a principal solução para medição de micropressão em ambientes higiênicos exigentes.

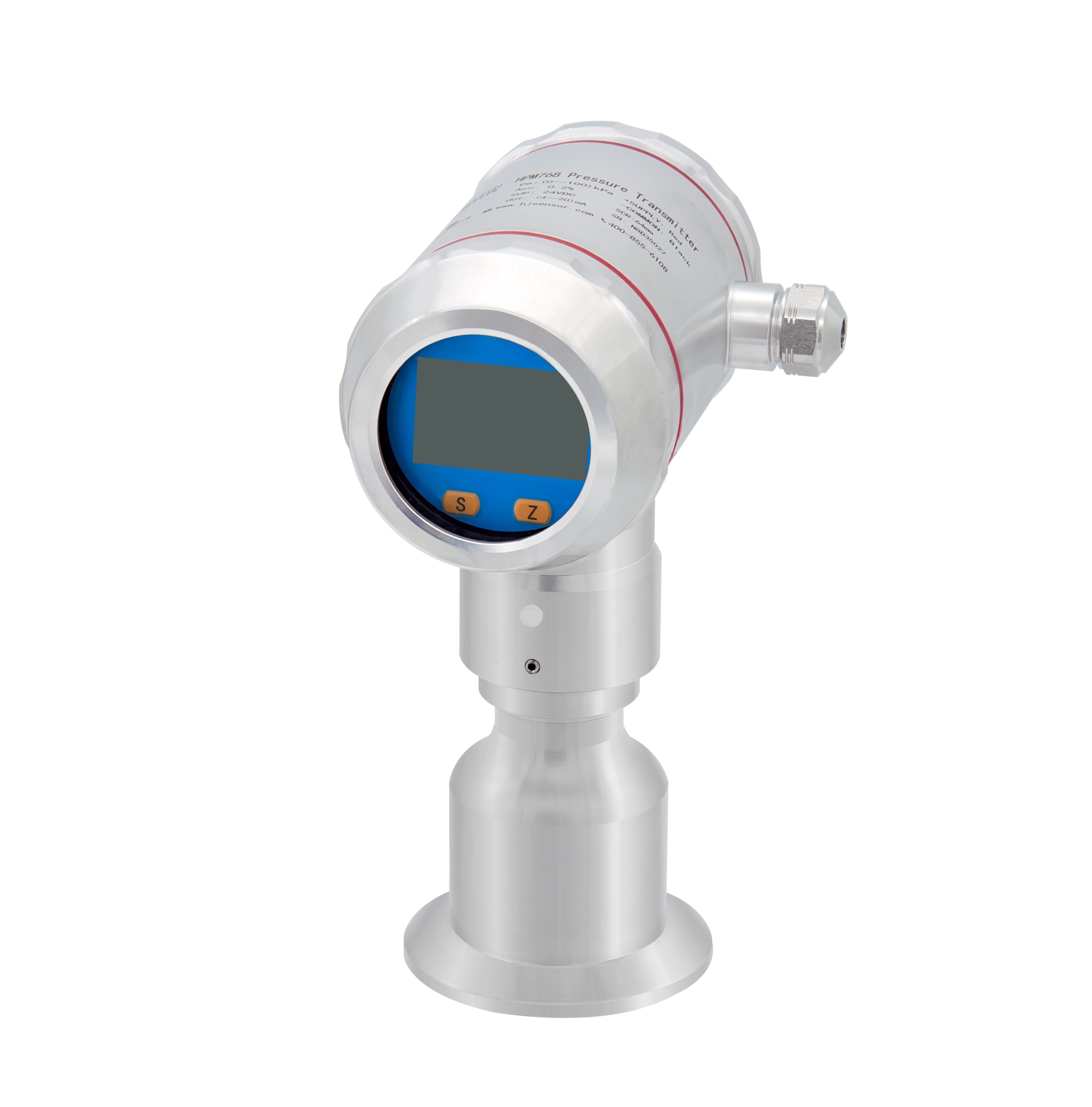

Um transmissor de pressão sanitária de cerâmica de baixa pressão utiliza um elemento sensor feito de 99,9% de óxido de alumínio de alta pureza. Este material possui propriedades físicas únicas. É incrivelmente rígido e dimensionalmente estável. No entanto, a usinagem de precisão pode reduzi-lo a uma espessura extrema.

Em uma configuração capacitiva, o diafragma cerâmico atua como uma placa de um capacitor. À medida que a micropressão se aplica, o diafragma desvia em quantidades microscópicas. A eletrônica integrada converte instantaneamente essa mudança de capacitância em um sinal digital preciso de 4-20 mA. Além disso, a cerâmica de alta pureza resiste a quase todos os produtos químicos de limpeza corrosivos. Operar como uma célula seca significa que há risco zero de vazamento de contaminação de óleo para o meio do processo.

Picos repentinos de pressão, como golpes de aríete durante fechamentos rápidos de válvulas, freqüentemente destroem sensores sensíveis. Os diafragmas metálicos padrão deformam-se facilmente sob estas condições. Os sensores cerâmicos oferecem naturalmente capacidades massivas de sobrepressão. A face de detecção é sustentada por um substrato rígido localizado apenas alguns micrômetros atrás dela. Funciona como uma parada física. O sensor pode suportar eventos de sobrepressão de até 100 vezes a faixa de medição nominal sem mudança permanente do ponto zero.

Comparação de núcleo: metal vs. cerâmica para baixa pressão

Principais aplicações de campo para transdutores de alta precisão

Compreender a física é apenas metade da equação. Aplicá-lo corretamente aos processos industriais é onde emerge o verdadeiro valor operacional. Esses instrumentos altamente sensíveis são implantados em vários casos de uso críticos onde a precisão e a pureza se cruzam.

Em instalações farmacêuticas e cervejeiras, é fundamental determinar o volume exato de líquido dentro de um tanque de fermentação. Os engenheiros conseguem isso medindo a pressão hidrostática no fundo da embarcação. Em biorreatores piloto de pequena escala, a pressão hidrostática total é extremamente baixa. É necessário um transdutor de pressão higiênica de baixa faixa altamente preciso para converter essa leve força em uma leitura de nível precisa. Uma variação de pressão de apenas 5 mbar pode perturbar a taxa de alimentação do meio, arruinando o crescimento ideal da cultura celular.

Especificamente, a investigação biotecnológica requer ambientes estritamente controlados. As salas limpas utilizam pressão de ar positiva para garantir que os contaminantes transportados pelo ar sejam empurrados para fora quando as portas se abrem. Os diferenciais entre zonas de salas limpas são frequentemente medidos em frações de milibares. Transdutores sensíveis monitoram continuamente essas leves pressões positivas nos sistemas HVAC.

A filtração sanitária remove as impurezas antes da embalagem final. À medida que o filtro captura partículas, ele começa a entupir, causando uma queda de pressão através da membrana. A instalação de transmissores de baixa pressão a montante e a jusante permite que os operadores monitorem a pressão diferencial. Esses dados informam às equipes de manutenção exatamente quando um filtro se aproxima do fim de sua vida útil, otimizando os custos operacionais.

Guia de Engenharia: Escolhendo a Instrumentação Certa

A seleção da instrumentação correta requer uma avaliação cuidadosa da física e do projeto mecânico do sensor. Os engenheiros devem olhar além das faixas básicas e avaliar o desempenho do dispositivo sob condições rigorosas de processamento.

Na medição de baixa pressão, as variáveis ​​ambientais exercem uma influência desproporcional na precisão. A temperatura é o fator mais significativo. Durante os ciclos SIP padrão, o equipamento é exposto a vapor superior a 135 graus Celsius. Para um sensor convencional cheio de óleo, a rápida expansão térmica faz com que os fluidos internos pressionem o diafragma. Isso é registrado como um falso pico de pressão, conhecido como desvio de temperatura.

Ao medir micropressões, pequenas expansões térmicas ofuscam completamente os dados reais do processo. Portanto, você deve selecionar um Transmissor de Pressão Cerâmico de Micropressão equipado com compensação ativa de desvio de temperatura. Dispositivos de última geração utilizam termistores internos e aletas de resfriamento para lidar com temperaturas SIP de até 150 graus Celsius. A eletrônica integrada aplica algoritmos complexos em tempo real para corrigir o sinal de saída.

A integração física do sensor é igualmente crítica. As conexões higiênicas devem obedecer estritamente aos padrões da indústria. O Tri-Clamp utiliza uma junta e uma braçadeira mecânica para criar uma vedação perfeita. Para aplicações que exigem conexões rosqueadas, roscas sanitárias especializadas, como a conexão para tubo de leite DIN 11851, garantem que o caminho do fluido permaneça nivelado. A rugosidade da superfície deve ser mantida abaixo de Ra 0,76 micrômetros para inibir a adesão bacteriana.

Gerenciando Estados de Vácuo e Pressão Negativa

A engenharia de processos freqüentemente envolve dinâmica de fluidos complexa. Sistemas de bombeamento, destilação a vácuo e linhas de engarrafamento frequentemente experimentam estados de pressão negativa juntamente com fluxos positivos padrão.

Uma questão técnica comum é se um único transmissor analógico de pressão sanitária pode medir com precisão condições de baixa pressão positiva e negativa. A resposta empírica é sim, desde que seja calibrado como um sensor composto. Os sensores de pressão manométrica fazem referência à pressão atmosférica ambiente utilizando um cabo ventilado. Quando o processo cai abaixo da temperatura ambiente, o sensor registra isso como um valor de medição negativo, como 200 mbar negativos.

Medir o vácuo apresenta desafios físicos específicos. Em sensores tradicionais cheios de óleo, as condições de vácuo profundo fazem com que o óleo de silicone interno libere gases ou ferva em temperatura ambiente. Isso danifica permanentemente a membrana. Como um sensor capacitivo de cerâmica é uma célula seca sem fluido interno, ele é completamente imune à liberação de gases. Ele lida repetidamente com condições de vácuo total sem degradação.

Avaliando o custo total de propriedade e confiabilidade

As decisões de aquisição na automação de processos envolvem equilibrar as despesas de capital iniciais com a confiabilidade operacional a longo prazo. No domínio da medição de micropressão, esse equilíbrio é delicado.

O mercado está saturado de sensores genéricos e econômicos. Embora tenham um desempenho adequado em linhas de serviços públicos de alta pressão, introduzem riscos graves em ambientes higiénicos de baixa pressão. Alternativas de baixo custo utilizam diafragmas de aço inoxidável mais finos e de qualidade inferior. Eles são altamente suscetíveis à fadiga mecânica e ao desvio do ponto zero. Num biorreator, uma deriva não detectada pode levar à perda de um lote inteiro de produção. O impacto financeiro de um único lote arruinado supera exponencialmente as poupanças obtidas com a compra de um instrumento orçamental.

Avaliar o Custo Total de Propriedade é essencial. Transmissores de alta qualidade construídos com materiais premium, como aço inoxidável 316L, oferecem excelente resistência à soda cáustica e ao ácido nítrico. Investir em tecnologia cerâmica aumenta drasticamente a expectativa de vida. Uma unidade de baixo custo pode exigir substituição a cada 12 meses devido à degradação química. Em contraste, um modelo cerâmico altamente projetado opera de forma confiável por mais de 5 anos, reduzindo o tempo de inatividade para manutenção.

Conclusão

Medir variações mínimas de pressão em ambientes higiênicos é inteiramente possível com a instrumentação correta. Os desafios de equilibrar a sensibilidade extrema com protocolos de limpeza agressivos foram enfrentados com sucesso pela engenharia moderna.

A escolha de um sensor cerâmico especializado ou de um dispositivo de diafragma embutido altamente projetado garante a precisão necessária para um controle rígido do processo. Garante a higiene necessária para um cumprimento rigoroso da segurança. Ao priorizar materiais avançados e compensação ativa de temperatura, as instalações eliminam os riscos de contaminação de lotes e reduzem drasticamente o custo total de propriedade.

Não comprometa a integridade do seu processo com sensores padrão. Entre em contato com a equipe de engenharia da HJ ​​Sensor para discutir suas necessidades específicas de aplicação. Navegue em nosso catálogo abrangente em https://www.hjsensor.com para encontrar a configuração exata de micropressão personalizada para suas instalações.

Perguntas frequentes

Qual é a faixa de pressão mínima que um transmissor de pressão sanitária pode medir?

Transmissores de micropressão de alta qualidade podem medir faixas tão baixas quanto 0 a 10 mbar com precisão excepcional. Conseguir isso requer tecnologia de sensores altamente sensíveis, normalmente utilizando células de cerâmica capacitivas ou chips de silício piezoresistivos especializados. O alcance mínimo exato depende da engenharia específica do diafragma e da eletrônica de processamento de sinal que filtra o ruído ambiente.

Por que é necessário um diafragma nivelado para aplicações sanitárias de baixa pressão?

Um diafragma de lavagem é obrigatório para evitar o acúmulo de bactérias, meios orgânicos e resíduos de produtos. Os sensores tradicionais apresentam cavidades recuadas onde o fluido fica preso e evita produtos químicos de limpeza. Um design plano garante que a face do sensor se encaixe perfeitamente na parede interna do tubo, permitindo que os processos CIP esterilizem efetivamente toda a superfície.

Um transdutor higiênico pode suportar limpeza em alta temperatura?

Sim, os transdutores higiênicos específicos são projetados explicitamente para suportar condições térmicas extremas. A maioria dos dispositivos de alta qualidade suporta temperaturas CIP e SIP de até 135 graus Celsius. Modelos especializados utilizam aletas de resfriamento e algoritmos ativos de compensação de temperatura para suportar até 150 graus Celsius por curtos períodos sem desvio de sinal.

O que é melhor para micropressão: sensores de silício ou de cerâmica?

A cerâmica é geralmente preferida em ambientes sanitários agressivos. A cerâmica de alta pureza oferece excepcional resistência a agentes de limpeza químicos agressivos. Sensores cerâmicos capacitivos funcionam como uma célula seca sem fluidos de preenchimento interno, eliminando o risco de contaminação de fluidos. Eles também possuem inerentemente uma capacidade superior de absorver picos de sobrepressão elevados sem deformação permanente.

Com que frequência devo calibrar um transmissor sanitário de baixa pressão?

Como os sensores de baixa pressão operam dentro de margens altamente sensíveis, eles são suscetíveis a pequenas alterações ambientais. Uma calibração anual é geralmente recomendada como melhor prática básica. No entanto, modelos cerâmicos altamente estáveis ​​apresentam frequentemente desvios insignificantes do ponto zero, permitindo que as instalações estendam este ciclo para 18 ou 24 meses com base no seu Sistema de Gestão da Qualidade.

Como a temperatura afeta os transmissores sanitários de baixa pressão?

As flutuações de temperatura causam expansão térmica dos fluidos de enchimento internos e dos componentes metálicos. Nas faixas de micropressão, essa expansão empurra o diafragma de detecção, criando uma leitura de pressão falsa conhecida como desvio do ponto zero. Transmissores de última geração combatem isso usando compensação eletrônica ativa de temperatura e tecnologia de cerâmica de célula seca para garantir leituras precisas durante choques térmicos.

Qual é a diferença entre pressão manométrica e absoluta em aplicações sanitárias?

A pressão manométrica mede a pressão relativa à pressão atmosférica ambiente. É fundamental para tanques abertos ou sistemas ventilados onde as mudanças atmosféricas devem ser levadas em consideração. A pressão absoluta mede a pressão relativa a um vácuo perfeito. É essencial em sistemas fechados de esterilização e processos de destilação a vácuo onde é necessária uma pressão real independente do clima ou da altitude.
