O fluido de enchimento afeta os transmissores de pressão sanitária?

Imagine um lote farmacêutico multimilionário funcionando perfeitamente. De repente, todo o tanque é destruído. Por que? Um rasgo microscópico permitiu que o fluido do sensor penetrasse na mistura. Um único evento de contaminação em alimentos, bebidas ou aplicações biotecnológicas custa muito mais do que a perda de matérias-primas. Isso destrói a confiança do consumidor. Isso desencadeia auditorias regulatórias brutais. No centro dessas tubulações críticas está o transmissor de pressão sanitária. Este componente é indispensável para monitorar a pressão da linha, ao mesmo tempo que segue rigorosamente os padrões de higiene 3-A, EHEDG e FDA. Mas existe uma vulnerabilidade oculta em muitos desses dispositivos. Para transferir a pressão física do meio do processo para os delicados componentes eletrônicos internos, os sensores tradicionais contam com um diafragma de descarga metálico fino apoiado por um fluido de enchimento especializado.

Esse líquido interno compromete a segurança, o desempenho e os cronogramas de manutenção do sistema? Sim, introduz variáveis ​​operacionais distintas. A escolha entre tecnologias tradicionais de preenchimento de fluido e alternativas modernas de cerâmica seca impacta dramaticamente a precisão operacional e a pureza do produto. Neste guia abrangente de engenharia, dissecamos a mecânica desses instrumentos. Avaliamos os riscos inerentes e delineamos estratégias viáveis ​​para ajudá-lo a selecionar a solução de medição ideal para suas instalações.

Principais conclusões

• O fluido de enchimento afeta diretamente a precisão da medição. A expansão térmica ocorre quando o fluido é exposto a processos de alta temperatura, como os ciclos de limpeza padrão Clean-in-Place ou Sterilize-in-Place. Esta expansão física leva a um desvio potencial de medição.

• A contaminação continua a ser um risco persistente. O diafragma nivelado de um transmissor cheio de óleo é extremamente fino. Se romper devido a impacto mecânico ou sobrepressão, o fluido de enchimento vazará para o meio do processo e arruinará o lote sanitário.

• Os sistemas cheios de óleo se destacam em nichos específicos. Eles permanecem populares por sua durabilidade comprovada contra sobrepressão inesperada e efeitos de golpe de aríete. As instalações devem utilizar fluidos de enchimento de qualidade alimentar aprovados pela FDA para mitigar os riscos de toxicidade.

• A tecnologia de cerâmica seca elimina a ameaça. Um design moderno e totalmente isento de óleo erradica totalmente os riscos de contaminação. Também oferece excelente resistência à corrosão e abrasão.

• A seleção dita a produtividade. A escolha do instrumento de medição ideal depende muito das variações específicas de temperatura do processo, da abrasividade do meio e dos requisitos de higiene das instalações.

Compreendendo a Ponte Hidráulica na Medição Sanitária

Como os líquidos internos realmente influenciam a medição do processo? Você tem que olhar por trás desses instrumentos higiênicos. Em tubulações industriais padrão, um sensor pode ficar dentro de uma cavidade roscada diretamente exposta ao fluido. A fabricação higiênica proíbe totalmente essa arquitetura. As linhas sanitárias não podem abrigar pernas mortas, fendas ou bolsas microscópicas onde as bactérias se multiplicam.

Este requisito biológico rigoroso exige o uso de um design de diafragma nivelado. A face metálica isolante assenta perfeitamente na parede interna do tubo ou recipiente. As conexões sanitárias padrão geralmente utilizam diafragmas nivelados com rosca G1 ou G1/2 para obter essa integração perfeita. O chip de silício piezoresistivo altamente sensível não pode ser ligado diretamente a esta face externa. As forças do processo iriam destruí-lo imediatamente. Em vez disso, o chip está guardado com segurança dentro da caixa superior.

O vazio entre o diafragma de isolamento embutido externo e o chip eletrônico interno é preenchido com um meio de transmissão especializado. Este é o fluido de enchimento. Quando a pressão do processo pressiona a membrana metálica externa, ela comprime esse líquido interno. O fluido então retransmite a leitura exata da pressão para o sensor interno. Compreender esta ponte hidráulica é vital ao selecionar um transmissor de pressão sanitário cheio de óleo para suas instalações. A própria presença deste fluido introduz comportamentos operacionais únicos que os engenheiros devem levar em conta.

Como o fluido de enchimento afeta o desempenho do transmissor de pressão sanitária

Depender de um meio de transmissão fluido significa que as propriedades físicas desse líquido determinam o desempenho geral. Os engenheiros devem levar em conta a mecânica dos fluidos e a termodinâmica ao implantar esses dispositivos em ambientes higiênicos voláteis.

Mudança térmica zero e flutuações de temperatura

O impacto mais profundo no desempenho do fluido de enchimento é a sua reação ao calor. De acordo com as leis da termodinâmica, os líquidos expandem quando aquecidos e contraem quando resfriados. No processamento de laticínios ou produtos farmacêuticos, os equipamentos suportam rotineiramente oscilações agressivas de temperatura. Durante um ciclo de esterilização em alta temperatura, um jato repentino de vapor aquece rapidamente a face do sensor.

Consequentemente, o fluido de enchimento interno retido expande-se. Não tem para onde ir dentro da cavidade selada. Esta expansão exerce uma força física artificial contra o chip do sensor interno. A eletrônica interpreta esse inchaço térmico como a pressão real da tubulação. Este fenômeno é conhecido como deslocamento térmico do zero. Instrumentos de alto nível utilizam volumes mínimos de fluido e compensação algorítmica para combater esse efeito. No entanto, a deriva térmica continua sendo uma característica inevitável de sistemas cheios de fluido durante rápidas transições de temperatura.

Tempo de resposta e viscosidade

O desempenho está igualmente ligado à viscosidade do fluido. A viscosidade muda dinamicamente com as condições ambientais. Em temperaturas ambientes padrão, o óleo interno transfere energia cinética instantaneamente. Em total contraste, os ambientes de processamento a frio fazem com que o fluido de enchimento engrosse significativamente. Pense em linhas de laticínios refrigerados ou em skids farmacêuticos criogênicos.

Esta viscosidade aumentada cria um arrasto microscópico dentro do sistema capilar do invólucro do sensor. O fluido fica lento. Isto leva a um atraso ligeiro, mas mensurável, no tempo de resposta do instrumento. Processos automatizados altamente dinâmicos exigem ajustes de válvula em nível de milissegundos. Um ciclo de feedback atrasado pode facilmente desestabilizar a eficiência do sistema.

Flutuações de saída na medição de vazão

Micropulsações rápidas são comuns ao medir pressão em cenários de fluxo turbulento de fluidos. O fluido de enchimento interno atua naturalmente como um amortecedor hidráulico. Ele amortece algumas dessas vibrações de alta frequência. Às vezes, esse amortecimento pode estabilizar o sinal de saída. Mas o volume inadequado de fluido ou bolhas de ar microscópicas presas durante a fabricação podem prejudicar completamente a estabilidade da leitura. Se o volume do fluido não estiver perfeitamente calibrado para a flexibilidade do diafragma metálico, a saída salta erraticamente durante o fluxo turbulento. Isso complica o ajuste da malha de controle.

O risco de contaminação: vazamentos de fluidos em processos higiênicos

Além das nuances da deriva térmica e da viscosidade, uma preocupação crítica assombra os gerentes de fábrica. A contaminação do processo é um risco catastrófico. Manter a pureza absoluta não é apenas uma meta na fabricação de alimentos e produtos farmacêuticos. É um mandato legal estrito.

O diafragma embutido de aço inoxidável deve ser fabricado com extrema espessura para transferir pressão com precisão e resistência mínima. Freqüentemente mede menos de 0,1 milímetros. Isso é aproximadamente a espessura de um fio de cabelo humano. Materiais como o aço inoxidável 316L oferecem excelente compatibilidade química. No entanto, a sua magreza física torna-os inerentemente frágeis.

Os perigos físicos estão por toda parte em uma planta de processamento ativa. Uma delicada membrana metálica é facilmente amassada por meios abrasivos. Pastas de frutas contendo sementes duras ou compostos farmacêuticos cristalizantes causam desgaste severo. Golpes acidentais de escovas de limpeza durante lavagens de rotina comprometem a integridade estrutural. Eventos graves de golpe de aríete hidráulico também podem romper essa barreira.

Quais são as consequências de uma membrana rompida? O meio de processo pressurizado entra na caixa do sensor e destrói os componentes eletrônicos. Simultaneamente, o fluido de enchimento interno escoa para a tubulação do processo. Mesmo uma lágrima microscópica resulta na infiltração de óleo sintético em um lote de medicamentos que salvam vidas. Fabricantes respeitáveis ​​utilizam estritamente fluidos de enchimento não tóxicos aprovados pela FDA, como óleo mineral de qualidade alimentar, para mitigar esse cenário de pesadelo. Esses fluidos evitam intoxicações graves do consumidor. Mas as normas regulamentares determinam que qualquer lote contaminado com petróleo estrangeiro deve ser imediatamente descartado. As perdas financeiras são enormes.

O setor de processamento higiénico está atualmente a passar por uma enorme mudança operacional. Impulsionados por regulamentações globais de segurança alimentar cada vez mais rigorosas e por diretrizes farmacêuticas rigorosas, os gestores de instalações estão eliminando agressivamente potenciais vetores de contaminação. As auditorias agora examinam até mesmo os menores riscos de entrada de fluidos estranhos. Os engenheiros de processo estão se afastando das arquiteturas tradicionais cheias de fluido sempre que possível. A trajetória atual da indústria favorece fortemente tecnologias de detecção a seco equipadas com diagnósticos inteligentes. Essa evolução permite que os operadores priorizem a pureza absoluta e monitorem de forma preditiva a integridade do sensor, em vez de reagir a um vazamento catastrófico após o fato.

Prós e contras de sistemas cheios de óleo

Apesar dos riscos documentados, a arquitetura tradicional cheia de fluidos permanece profundamente enraizada na automação de processos. Pesar as vantagens mecânicas e as vulnerabilidades é uma etapa essencial no processo de aquisição.

A natureza hidráulica do fluido de enchimento permite que um Transmissor de Pressão Higiênico Cheio de Óleo absorva e dissipe choques de pressão repentinos com alta eficiência. Isso protege o chip piezoresistivo interno contra destruição. Esses sistemas são excelentes em ambientes de pressão extremamente alta, como na homogeneização de laticínios. Modelos avançados são capazes de lidar com temperaturas de processo de até 150 graus Celsius, mantendo uma linearidade rígida em amplas extensões de medição. Essa tecnologia tem sido a espinha dorsal da indústria há décadas. Os modelos padrão estão amplamente disponíveis e geralmente apresentam um custo inicial de aquisição mais baixo.

No entanto, a principal desvantagem continua sendo a fragilidade do diafragma metálico ultrafino. O sistema é altamente suscetível a danos mecânicos e subsequentes vazamentos de fluido. A expansão térmica durante os ciclos de limpeza induz a mudança térmica do zero. Os operadores são forçados a esperar que o sensor se normalize antes de retomar a produção precisa. Finalmente, esses dispositivos exigem um manuseio excepcionalmente cuidadoso durante a instalação e lavagens de rotina da planta para evitar danos acidentais à face.

A ascensão da tecnologia de cerâmica seca

Os fabricantes de instrumentação desenvolveram alternativas avançadas à medida que os órgãos reguladores em todo o mundo reforçam seu controle sobre a pureza dos produtos. A inovação mais proeminente que está remodelando o setor de higiene é o sensor de cerâmica seca.

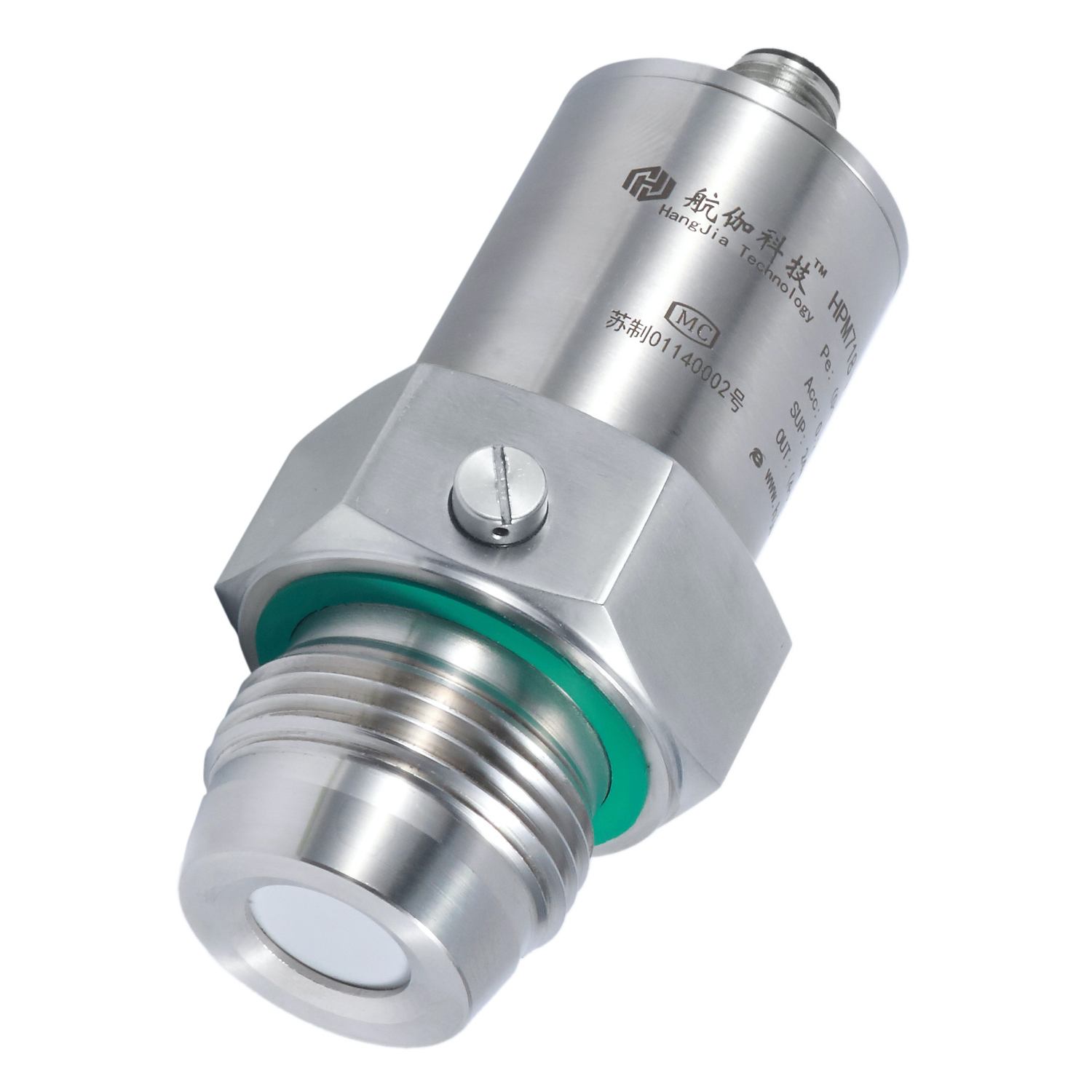

Um Transmissor de Pressão Sanitária de Cerâmica Seca representa uma mudança de paradigma. Ele abandona o diafragma de metal fino como papel apoiado por fluido. Em vez disso, esta solução moderna utiliza uma célula de medição robusta de Al2O3 com 99,9% que fica completamente nivelada com o meio do processo.

O próprio diafragma cerâmico atua como o elemento sensor primário nesta arquitetura. A parte traseira da face cerâmica apresenta eletrodos de ouro impressos que formam um capacitor com o substrato base. A pressão do processo causa deflexões microscópicas na cerâmica espessa. A capacitância muda instantaneamente. A distinção crítica aqui é que esta medição mecânica direta requer absolutamente zero fluido de enchimento interno.

O benefício mais profundo é a eliminação absoluta de vazamentos de fluidos. Não há reservatório interno de óleo. Existe risco zero de fluido contaminar o meio do processo. Isto garante total conformidade com os mais rigorosos mandatos de pureza. A cerâmica de alta pureza também é incrivelmente robusta. A célula de medição absorve eventos de sobrepressão significativos sem deformação plástica permanente. Ele retorna perfeitamente ao seu ponto zero imediatamente após o pico diminuir.

Ao contrário do aço inoxidável fino, uma face cerâmica sólida é excepcionalmente dura. Perde apenas para o diamante. Isso o torna impermeável a arranhões e abrasão. É a solução perfeita para meios desafiadores contendo partículas duras que, de outra forma, destruiriam um diafragma metálico.

Comparando tecnologias cheias de óleo e sem óleo

Os gerentes de fábrica e as equipes de engenharia precisam tomar decisões baseadas em dados. A matriz a seguir compara os principais parâmetros operacionais de ambas as tecnologias lado a lado.

A escolha da arquitetura correta do sensor impacta diretamente a produtividade geral da planta. A utilização de um transdutor cerâmico isento de óleo em aplicações abrasivas evita falhas frequentes do sensor. Isso reduz o tempo de inatividade não programado e o trabalho de manutenção. Por outro lado, a implantação de sensores cheios de óleo em linhas de líquidos altamente estáveis ​​otimiza as despesas de capital iniciais sem comprometer a eficiência operacional diária.

Solução de falhas comuns do transmissor

Mesmo os instrumentos industriais mais robustos requerem manutenção ocasional. Identificar rapidamente a causa raiz das falhas do transmissor é crucial para que os técnicos possam colocar a produção novamente em operação. Aqui estão conselhos práticos para solução de problemas comuns de medição.

Se a saída subir significativamente sem uma mudança correspondente na pressão real da tubulação, o culpado mais provável é a expansão térmica. Isso normalmente ocorre imediatamente após um ciclo de esterilização em alta temperatura. Permita que a linha de processo retorne à temperatura operacional padrão. Execute uma calibração de ajuste de zero enquanto o transmissor estiver quente se for necessária precisão em temperaturas elevadas. Atualize para uma alternativa de cerâmica seca se a deriva térmica causar atrasos inaceitáveis ​​no seu cronograma de automação.

Uma queda repentina em um sinal de falha ou um salto de sinal extremamente errático indica fortemente um diafragma de isolamento rompido. Isso resulta em uma perda total de fluido de enchimento. O chip eletrônico interno provavelmente será destruído pela entrada de meios úmidos do processo. Isole o instrumento imediatamente e inspecione a face nivelada. A unidade não pode ser reparada em campo se você detectar covinhas, arranhões ou rasgos. Enfatize os cuidados preventivos com sua equipe de saneamento. Os operadores devem evitar apontar jatos de água de alta pressão diretamente para a face do sensor durante as lavagens.

As temperaturas frias do ambiente ou do processo podem estar espessando o fluido de enchimento interno se as mudanças de pressão forem registradas mais lentamente do que o normal. Este aumento da viscosidade amortece a transferência mecânica de energia cinética. Verifique se a faixa de temperatura operacional especificada está alinhada com as condições ambientais reais. Consulte seu fornecedor sobre a utilização de um fluido de enchimento de baixa viscosidade projetado especificamente para aplicações criogênicas se temperaturas frias forem inevitáveis.

Como escolher a solução de medição certa

A seleção da instrumentação apropriada requer uma avaliação holística do seu ambiente de processamento específico. Não existe um sensor universalmente perfeito. Existe apenas uma ferramenta ideal para o seu conjunto exclusivo de variáveis ​​operacionais.

Primeiro, analise a composição física do seu produto. É um líquido macio e homogêneo como leite ou água purificada? Os sensores tradicionais cheios de óleo são altamente eficazes aqui. Você está bombeando uma pasta abrasiva contendo sementes, grãos ou açúcares cristalizados? Um transdutor de pressão higiênico de cerâmica isento de óleo que forneça uma saída estável de 4 a 20 mA é obrigatório para evitar a rápida degradação do diafragma.

A seguir, documente seus protocolos de limpeza. Você utiliza variações extremas de temperatura diariamente? Um sensor cerâmico minimiza a mudança térmica de zero e permite que a produção seja retomada muito mais rapidamente se o ciclo térmico rápido for o procedimento operacional padrão. Certifique-se de selecionar modelos especializados para alta temperatura, projetados com volumes mínimos de fluido, caso precise usar unidades cheias de óleo.

Por fim, avalie o Custo Total de Propriedade. Sensores de cerâmica seca ocasionalmente têm um preço inicial premium. Mas a sua vida útil prolongada em condições adversas produz um custo total significativamente menor durante um período de cinco anos. A eliminação absoluta dos riscos de contaminação de lotes não tem preço. Evitar apenas um lote contaminado compensa centenas de vezes mais pelo sensor premium.

Conclusão: otimize seu processo com o sensor HJ

O fluido de enchimento interno altera fundamentalmente o comportamento do equipamento de medição de processo. Isso afeta a estabilidade da temperatura. Ele determina os tempos de resposta em ambientes frios. Introduz um risco persistente de contaminação do processo. As opções tradicionais cheias de óleo permanecem como cavalos de batalha confiáveis ​​da indústria quando implantadas nas condições certas. Mas o panorama da produção higiênica está evoluindo.

O sensor de cerâmica seca tornou-se rapidamente o padrão ouro para instalações que priorizam pureza absoluta, estabilidade de temperatura incomparável e durabilidade robusta contra abrasivos. Incentivamos os engenheiros de fábrica e os gerentes de garantia de qualidade a avaliarem criticamente suas atuais linhas de processo hoje. Compreender as realidades mecânicas da sua instrumentação permite proteger proativamente o seu produto e agilizar os cronogramas de manutenção.

Pronto para eliminar riscos de contaminação e estabilizar seu monitoramento de pressão? Explore a ampla gama de soluções de medição sanitária de alto desempenho na HJ Sensor. Quer sua instalação exija a durabilidade robusta da tecnologia de cerâmica seca ou transmissores cheios de óleo de alta temperatura, o HJ Sensor fornece instrumentos de engenharia de precisão projetados para proteger seus resultados financeiros. Visite o HJ Sensor hoje mesmo para encontrar a correspondência exata para seus requisitos de processo higiênico.

Perguntas frequentes

Que tipo de fluido de enchimento é usado em aplicações higiênicas?

Fabricantes de instrumentação respeitáveis ​​usam exclusivamente fluidos de qualidade alimentar aprovados pela FDA para aplicações higiênicas. Os fluidos de enchimento mais comuns incluem óleos sintéticos de qualidade alimentar, óleo mineral altamente refinado ou misturas específicas de glicerina e água. Esses fluidos são cuidadosamente selecionados para garantir toxicidade mínima. Eles evitam graves riscos à saúde no caso raro de ruptura do diafragma e vazamento de fluido para o meio do processo.

Um sensor de cerâmica seco pode suportar altas temperaturas?

Sim. Células de medição de cerâmica de alta qualidade são inerentemente estáveis ​​em faixas de temperatura extremamente amplas. Eles não têm fluidos internos. Eles são totalmente capazes de suportar processos padrão de limpeza e esterilização em alta temperatura. Eles mantêm a integridade estrutural e a precisão da medição sem sofrer os problemas térmicos de deslocamento zero comumente associados à expansão dos fluidos de enchimento.

Por que a saída do meu transmissor flutua durante os ciclos de limpeza?

O aumento repentino e extremo de temperatura durante um ciclo de limpeza faz com que o fluido de enchimento interno se expanda termicamente se você estiver operando um transmissor cheio de óleo. Esta expansão empurra o elemento sensor interno. Ele cria uma leitura falsa de alta pressão mesmo quando a pressão real do tubo é zero. Essa flutuação é uma reação física ao calor. A leitura normalmente normaliza quando o sensor esfria de volta à temperatura operacional padrão.

Um transdutor de cerâmica isento de óleo é mais frágil que um de aço inoxidável?

Não, geralmente é muito mais robusto em ambientes de processo. A cerâmica é tecnicamente um material quebradiço se cair sobre um piso de concreto. No entanto, a célula de medição de cerâmica espessa usada nesses transdutores é altamente resistente à abrasão do processo, arranhões e eventos de sobrepressão. É significativamente mais resistente contra impactos físicos e desgaste de partículas em aplicações de fluidos dinâmicos do que um diafragma nivelado de aço inoxidável fino como papel.

Com que frequência devo calibrar minha instrumentação sanitária?

A frequência de calibração depende muito de regulamentações específicas do setor e da tecnologia de sensor subjacente. Sensores cheios de óleo podem exigir verificações de calibração mais frequentes devido a pequenos desvios térmicos e fadiga mecânica ao longo do tempo. Sensores de cerâmica seca oferecem excelente estabilidade a longo prazo e desvio mínimo. Como regra geral da indústria, os instrumentos de pressão higiênicos devem ser verificados e calibrados uma vez a cada 6 a 12 meses para garantir precisão contínua.

O fluido de enchimento afeta a calibração de um transmissor de pressão sanitária?

Sim, introduz desafios específicos de calibração. Os técnicos devem levar em conta a temperatura ambiente e a temperatura do processo durante a calibração. Como o fluido se expande e contrai, a calibração do sensor em uma oficina de manutenção fria pode resultar em um ponto zero ligeiramente deslocado quando instalado em uma linha de processo quente. As melhores práticas determinam a realização de uma calibração final de ajuste de zero sob condições operacionais reais para compensar a expansão do fluido.

O que acontece se o fluido de enchimento vazar para um processo sanitário?

Um vazamento compromete imediatamente todo o lote. Mesmo que o sensor utilize óleo mineral de qualidade alimentar aprovado pela FDA, a introdução de fluido sintético estranho em um alimento, bebida ou produto farmacêutico formulado com precisão viola rígidos padrões de controle de qualidade. O produto contaminado deve ser colocado em quarentena e destruído. A linha de processamento deve então ser desligada, completamente lavada e higienizada antes que a produção possa ser retomada com segurança.
