Qual transmissor de pressão sanitária lida com produtos químicos CIP?

Ande por qualquer instalação moderna de processamento de líquidos e você rapidamente detectará um pesadelo recorrente de manutenção. Produtos químicos de limpeza agressivos destroem sensores industriais padrão com velocidade alarmante. Os dispositivos convencionais de medição de pressão falham rapidamente quando expostos a produtos cáusticos agressivos ou ácidos concentrados. Esta corrosão causa leituras falsas e desvio térmico severo. Em última análise, isso leva à contaminação catastrófica do lote. Abordar esse problema predominante na fabricação de alimentos, bebidas e produtos farmacêuticos requer instrumentação especializada.

Para manter protocolos de higiene rigorosos e ao mesmo tempo garantir um controle preciso do processo, as instalações devem implantar um Transmissor de Pressão Sanitário adequado . O sucesso operacional desses dispositivos depende inteiramente da escolha do material correto do diafragma para sobreviver a ciclos de limpeza hostis. Os engenheiros de fábrica e os gerentes de compras precisam de critérios práticos para selecionar o sensor ideal para seu ambiente de processamento específico.

Principais conclusões

• A seleção do material é crítica: A longevidade operacional de um dispositivo de medição higiênica depende inteiramente da correspondência do material do diafragma interno com os produtos químicos de limpeza específicos utilizados em suas instalações.

• Aço inoxidável versus cerâmica: Um modelo de aço inoxidável 316L serve como padrão básico da indústria para aplicações gerais de alimentos e bebidas. No entanto, configurações cerâmicas avançadas são estritamente necessárias para ambientes químicos altamente agressivos.

• Eliminação de pernas mortas: A utilização de um design de diafragma nivelado garante que nenhuma bactéria ou resíduo químico fique preso na conexão do sensor. Isso mantém rigorosos protocolos de higiene da FDA.

• Prontidão para automação: Instrumentos higiênicos modernos fornecem dados de processo em tempo real. Isso permite uma automação inteligente que reduz significativamente o consumo de água, o desperdício de produtos químicos e o tempo de inatividade da produção.

O principal desafio dos sistemas Clean-in-Place

No processamento de alimentos e produtos farmacêuticos, os sensores industriais padrão representam um grave risco de contaminação devido às suas conexões roscadas e cavidades rebaixadas. Um transmissor higiênico é projetado especificamente para eliminar esses riscos biológicos. Possui um diafragma nivelado, o que significa que a superfície de detecção fica perfeitamente nivelada com a parede interna do tubo. Esta arquitetura contínua evita a formação de fendas microscópicas onde normalmente ocorre o crescimento microbiano.

Além disso, estes instrumentos devem cumprir quadros regulamentares rigorosos. As certificações das Normas Sanitárias 3-A e do Grupo Europeu de Engenharia e Design Higiênico determinam tudo, desde a rugosidade da superfície até os componentes internos. Normalmente, as partes molhadas requerem um valor Ra inferior a 0,8 micrômetros. Quaisquer fluidos de enchimento interno utilizados para transferir a pressão devem ser de qualidade alimentar para mitigar os riscos no caso raro de ruptura do diafragma.

A metodologia automatizada de limpeza interna limpa as superfícies de tubos e vasos sem exigir grandes desmontagens mecânicas. Embora isto constitua a espinha dorsal da moderna higiene vegetal, cria simultaneamente um ambiente excepcionalmente hostil para instrumentação sensível. Em segundos, os sensores suportam choques térmicos rápidos, passando da temperatura ambiente do produto para lavagens escaldantes. Este estresse térmico é acompanhado por um fluxo de fluido de alta velocidade destinado a criar uma ação de lavagem mecânica. Se um instrumento não tiver compatibilidade química total, meios agressivos removerão rapidamente a camada de óxido metálico passivo. Um diafragma rompido não apenas destrói a calibração, mas também pode vazar fluido de transmissão diretamente no fluxo do produto.

Analisando ameaças químicas à instrumentação

Para diagnosticar e prevenir falhas de sensores com precisão, os engenheiros de processo devem analisar os coquetéis químicos específicos utilizados durante as fases de limpeza das instalações. Diferentes agentes sanitizantes atacam os materiais dos sensores através de vias metalúrgicas distintas.

Limpadores Alcalinos e Limpadores Cáusticos

Lavagens alcalinas servem como defesa primária contra sujeiras orgânicas. Quando um operador inicia uma lavagem cáustica, a solução decompõe eficazmente gorduras e proteínas teimosas através da saponificação. O hidróxido de sódio é o limpador alcalino mais comum. Normalmente é implantado em concentrações que variam de um a três por cento e aquecido a 85 graus Celsius. Embora o aço inoxidável de alta qualidade lide razoavelmente bem com cáusticos suaves, a exposição prolongada ao hidróxido de sódio em alta concentração acelera a fadiga do metal. Com o tempo, esta exposição degrada as vedações elastoméricas padrão, levando à entrada de umidade e falha elétrica.

Limpadores ácidos para incrustações minerais

Após a lavagem alcalina inicial, uma fase ácida é implantada para dissolver solos inorgânicos como incrustações minerais e depósitos de água dura. O ácido nítrico e o ácido fosfórico representam as escolhas padrão da indústria para esta tarefa. Esses ácidos representam um risco significativo de corrosão para ligas de qualidade inferior. A solução ácida ataca ativamente os limites dos grãos do metal. Essa corrosão intergranular pode comprometer um diafragma de detecção micrométrico em questão de semanas.

Desinfetantes e desinfetantes

A fase final envolve a higienização química para erradicar quaisquer microrganismos sobreviventes. Os sanitizantes à base de cloro são agentes biológicos altamente eficazes, mas permanecem notórios por causar fissuras por corrosão sob tensão em metais padrão. Os íons cloreto são microscopicamente pequenos, permitindo-lhes penetrar na camada protetora de óxido de cromo do aço inoxidável. Uma vez rompida esta barreira, formam-se células galvânicas localizadas. Para ambientes que dependem fortemente de oxidantes fortes, a especificação de materiais avançados para transmissores torna-se um requisito de engenharia inegociável.

Seleção de materiais: aço inoxidável 316L vs. cerâmica avançada

Para a grande maioria das aplicações padrão de laticínios, cervejarias e processamento de alimentos em geral, o Transmissor de Pressão Higiênica de Aço Inoxidável 316L é a base estabelecida da indústria. A composição de baixo carbono minimiza a precipitação de carbonetos durante os processos de soldagem, preservando a resistência inerente à corrosão da liga.

A vantagem definidora do 316L em relação ao aço inoxidável comercial padrão é a adição estratégica de molibdênio. Este conteúdo específico eleva significativamente o Número Equivalente de Resistência ao Pitting, equipando-o com uma defesa robusta contra lavagens ácidas suaves. Em termos práticos, instrumentos como a série HPM710 podem ser altamente eletropolidos até obter um acabamento superficial espelhado de Ra inferior a 0,4 micrômetros. Isso evita a adesão bacteriana e garante que fluidos de alta velocidade eliminem contaminantes residuais sem esforço. No entanto, quando uma instalação de processamento implementa sanitizantes de cloreto de alta concentração, o teor de molibdênio não é mais suficiente para manter a camada passiva de óxido.

Especificamente, quando as condições operacionais levam o aço inoxidável a ultrapassar seus limites químicos, os engenheiros de processo fazem a transição para cerâmicas avançadas. O Transmissor de Pressão Sanitária de Cerâmica Resistente à Corrosão utiliza um diafragma de detecção construído a partir de óxido de alumínio de alta pureza, refinado para 99,9 por cento de pureza. Ao contrário dos sensores metálicos que dependem de um fluido de enchimento interno, as configurações cerâmicas modernas operam como células secas aproveitando a tecnologia de medição capacitiva.

A cerâmica de alta pureza permanece fundamentalmente inerte quando exposta a quase todos os ácidos conhecidos, álcalis agressivos e desinfetantes à base de cloreto. Não depende de uma frágil camada de óxido. Consequentemente, instrumentos como o HPM768 suportam facilmente ácido nítrico altamente concentrado e soda cáustica em ebulição, sem qualquer risco de corrosão ou fissuração por tensão. Se o próprio meio do processo for abrasivo, o diafragma cerâmico resistirá aos arranhões que, de outra forma, destruiriam um sensor metálico.

Conexões de Processo Essenciais para Contaminação Zero

Um elemento sensor altamente preciso torna-se inútil se sua conexão física ao tubo criar um risco biológico. Na engenharia sanitária, perna morta refere-se a qualquer ramo ou fenda microscópica onde o fluido estagna porque fica fora do caminho principal do fluxo turbulento. Durante um ciclo de limpeza, os produtos químicos e a água de enxágue em alta velocidade não conseguem penetrar adequadamente nessas zonas mortas. Consequentemente, bactérias e resíduos químicos sobrevivem ao processo de saneamento.

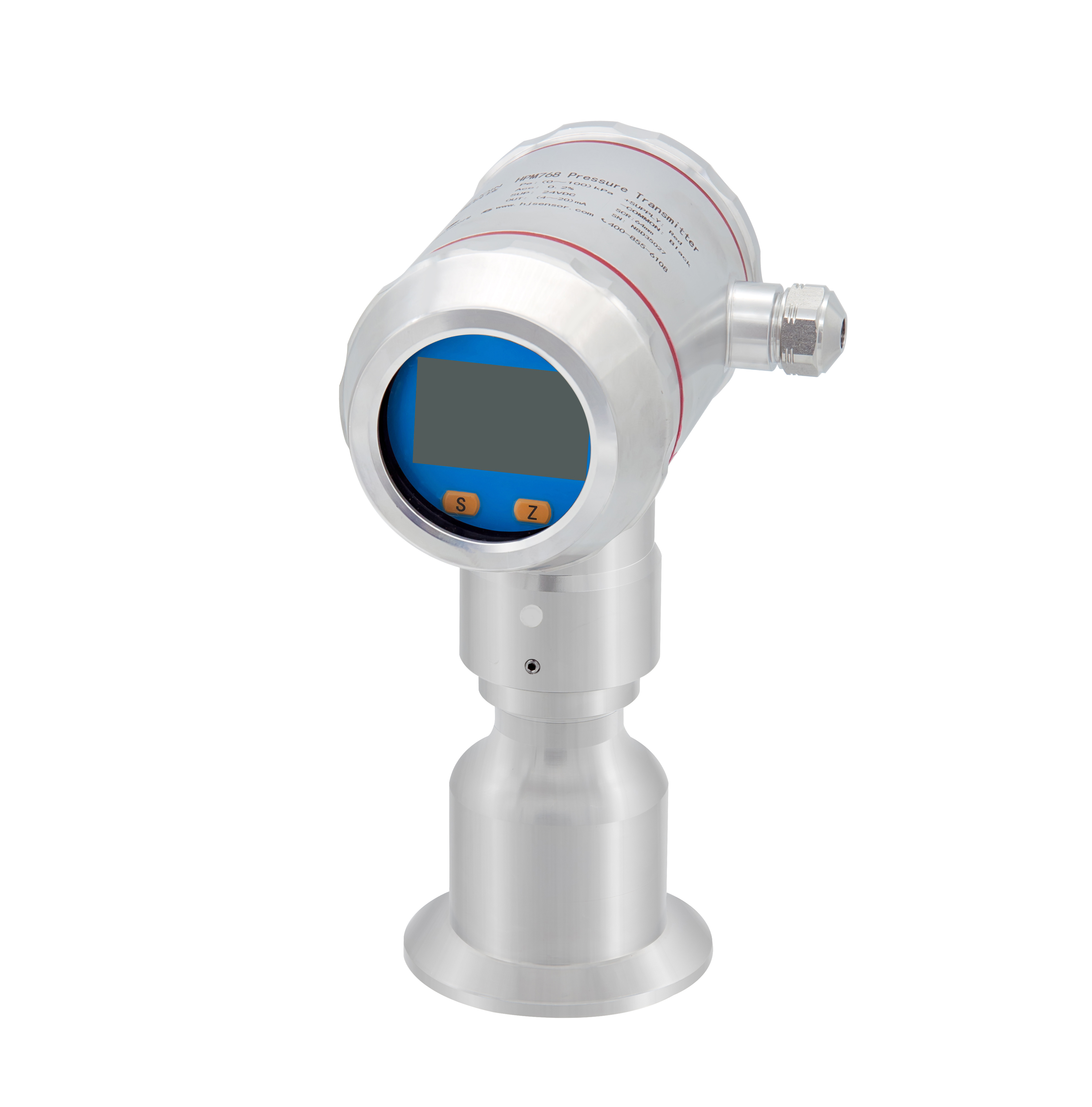

Para eliminar sistematicamente as pernas mortas, as indústrias alimentar e farmacêutica dependem fortemente de ligações higiénicas específicas. A especificação de um Transmissor de Pressão Sanitário Tri-Clamp garante uma montagem embutida e perfeita diretamente com a linha de processo. O sistema Tri-Clamp utiliza duas extremidades flangeadas fixadas por uma braçadeira mecânica articulada, com uma junta sanitária especializada firmemente comprimida entre elas. Instrumentos como a série HPM720 apresentam esta arquitetura para criar uma transição interna perfeitamente suave da parede do tubo diretamente para o diafragma do sensor. Do ponto de vista operacional, permite que os técnicos realizem rápida instalação e remoção para inspeção manual. Os engenheiros devem verificar rigorosamente se o material da junta escolhido é igualmente compatível com os produtos químicos específicos e as temperaturas máximas para evitar a degradação da vedação.

Gerenciando choque térmico SIP de alta temperatura

Embora a limpeza padrão se concentre principalmente nas interações químicas para remover resíduos, a esterilização no local apresenta um obstáculo físico totalmente diferente. O estresse térmico extremo é um fator importante. Os protocolos de esterilização abandonam os produtos químicos em favor do vapor vivo pressurizado para alcançar a erradicação microbiana completa. Esses ciclos freqüentemente elevam as temperaturas do sistema até 150 graus Celsius por longos períodos de retenção.

A transição de uma temperatura operacional padrão para uma fase de esterilização em alta temperatura ocorre violentamente. Este influxo repentino de vapor de alta pressão cria um choque térmico severo. Quando um sensor de pressão padrão é exposto a essas condições, o fluido interno da transmissão sofre uma rápida expansão térmica. Este fenômeno faz com que o sensor relate um pico de pressão falso positivo.

Em contraste, um Transmissor de Pressão Cerâmico Compatível com CIP é projetado com proteções termodinâmicas específicas. Os fabricantes isolam componentes eletrônicos sensíveis de temperaturas extremas de processo usando pescoços de resfriamento alongados. O HPM718-H, por exemplo, aproveita o ar ambiente para dissipar o calor através de extensões físicas. Isto garante que, embora o diafragma umedecido atinja temperaturas de esterilização, o circuito interno permaneça com segurança abaixo do seu limite operacional. Além disso, esses transmissores robustos suportam o poderoso vácuo criado durante a rápida fase de resfriamento pós-esterilização sem deformação permanente do diafragma.

Tendências do setor: a mudança em direção à instrumentação inteligente

Análises recentes de mercado revelam um pivô distinto nas estratégias de compras industriais em relação à medição higiênica. As instalações estão abandonando rapidamente a abordagem tradicional de instrumentação de tamanho único. Impulsionados por auditorias de conformidade mais rigorosas e um esforço incansável para maximizar o tempo de produção, os gerentes de fábrica estão priorizando materiais específicos para aplicações em vez do aço inoxidável genérico.

A tendência predominante inclina-se fortemente para a integração de cerâmicas avançadas de alta pureza ou ligas especializadas para combater os desinfetantes cada vez mais concentrados usados ​​para reduzir os tempos gerais do ciclo de limpeza. Além disso, a indústria está abraçando totalmente a transformação digital. A integração dos protocolos de comunicação IO-Link em transmissores sanitários está se tornando uma prática padrão. Essa conectividade permite que sistemas automatizados monitorem continuamente a integridade do sensor, detectem sinais precoces de desvio térmico e facilitem a manutenção preditiva muito antes que ocorra uma violação química. A automação inteligente depende inteiramente do ciclo de feedback contínuo e em tempo real fornecido por instrumentação de campo confiável para ajustar as velocidades da bomba e otimizar a dosagem de produtos químicos.

Guia prático do comprador para engenheiros de fábrica

A seleção do sensor ideal requer uma avaliação sistemática das condições de processo da sua instalação. Os engenheiros da planta devem seguir esta estrutura objetiva para especificar o instrumento correto.

Identificar meios e concentrações químicas

A composição química do seu meio de limpeza determina o material do diafragma necessário. Documente todos os produtos químicos usados ​​em seu processo. Se a sua instalação utiliza lavagens alcalinas padrão e ácidos suaves, um diafragma de aço inoxidável 316L geralmente é suficiente. Por outro lado, se o seu protocolo envolve cloretos de alta concentração ou meios abrasivos, a atualização para um diafragma de cerâmica 99,9% pura é uma necessidade absoluta de engenharia.

Determine os riscos de pico de temperatura e vácuo

Os engenheiros devem calcular a temperatura operacional padrão do produto e o pico absoluto de temperatura alcançado durante a esterilização a vapor. Certifique-se de que o transmissor escolhido possua o desacoplamento térmico necessário, como pescoços de resfriamento integrados, para proteger seus componentes eletrônicos sensíveis. Verifique as especificações de resistência absoluta ao vácuo para acomodar fases repentinas de resfriamento.

Selecione a conexão higiênica correta

Avalie sua infraestrutura de tubulação existente. Conexões rosqueadas são estritamente proibidas. Especifique um Tri-Clamp ou conexão higiênica semelhante que corresponda à sua configuração atual para garantir uma instalação nivelada e sem pernas mortas. Preste muita atenção aos elastômeros de vedação para garantir a compatibilidade química.

Conclusão

A escolha do sensor correto garante total segurança do processo e eficiência operacional. Os sensores industriais padrão falharão inevitavelmente quando submetidos a ambientes químicos agressivos e choques térmicos extremos. Para proteger seu produto e seus resultados financeiros, você deve combinar cuidadosamente os materiais do diafragma com seus produtos químicos de limpeza específicos.

Embora o aço inoxidável de alta qualidade permaneça altamente eficaz para ciclos básicos de limpeza diária, os sensores cerâmicos avançados são exclusivamente capazes de lidar com ácidos agressivos e cloretos concentrados sem sofrer danos estruturais. A seleção adequada do sensor interrompe vazamentos, evita a contaminação grave do lote e otimiza os ciclos de limpeza automatizados. Em última análise, este investimento inteligente reduz significativamente os custos gerais de manutenção, ao mesmo tempo que maximiza o tempo de atividade da produção. Para obter instrumentação confiável e testada em campo, adaptada ao seu ambiente de processamento específico, explore a linha completa de soluções de medição higiênica da HJ ​​Sensor para encontrar a solução perfeita para suas instalações.

Perguntas frequentes

Posso usar um transmissor de pressão industrial padrão para aplicações de limpeza?

Não. Os transmissores de pressão industriais padrão são fundamentalmente incompatíveis com processos higiênicos. Eles utilizam conexões de processo encadeadas que criam inerentemente pernas mortas. Estas são pequenas fendas onde os meios do processo e as bactérias ficam presos. As velocidades de pulverização não conseguem alcançar o interior dessas roscas para limpá-las. Além disso, os sensores industriais padrão não possuem o acabamento superficial necessário para evitar a adesão microbiana.

O que é melhor para ambientes agressivos: Aço Inoxidável 316L ou Cerâmica?

A escolha ideal depende inteiramente da composição química da sua mídia. O aço inoxidável 316L é o padrão da indústria e tem um desempenho excepcionalmente bom em aplicações gerais de alimentos e bebidas onde são usados ​​cáusticos suaves. No entanto, o 316L é suscetível à corrosão induzida por cloreto. Se o seu processo utiliza ácidos altamente agressivos, altas concentrações de cloretos ou sólidos abrasivos em suspensão, um diafragma cerâmico de alta pureza é muito superior, oferecendo imunidade química quase total.

O que significa diafragma nivelado em um transmissor de pressão higiênico?

Um diafragma embutido refere-se a um projeto estrutural onde o elemento sensor de pressão está posicionado perfeitamente nivelado com a parede interna do tubo ou tanque de processamento. Ao contrário dos sensores tradicionais que possuem uma porta embutida, um design nivelado garante que não haja reentrâncias ou zonas mortas. Isso permite que produtos viscosos fluam suavemente pelo sensor e garante que os fluidos de limpeza possam esfregar mecanicamente toda a área da superfície.

Com que frequência devo calibrar um transmissor de pressão sanitária exposto a ciclos diários de limpeza?

A frequência de calibração depende muito da gravidade do choque térmico e do material do sensor. Para sensores tradicionais de aço inoxidável cheios de óleo expostos diariamente à esterilização a vapor em alta temperatura, os engenheiros normalmente recomendam uma verificação de calibração a cada 6 a 12 meses devido ao potencial desvio térmico. No entanto, sensores capacitivos avançados de cerâmica seca oferecem estabilidade superior a longo prazo e muitas vezes podem estender os intervalos de calibração para 18 ou 24 meses, reduzindo significativamente as despesas de manutenção.

Qual é a diferença entre compatibilidade CIP e SIP para sensores de pressão?

A compatibilidade CIP refere-se principalmente à capacidade do sensor de suportar produtos químicos corrosivos, como cáusticos e ácidos, exigindo materiais úmidos quimicamente inertes, como aço inoxidável 316L ou cerâmica. A compatibilidade SIP, por outro lado, refere-se à capacidade do sensor de sobreviver ao estresse térmico extremo e às rápidas mudanças de temperatura causadas pelo vapor vivo. Um sensor compatível com SIP deve apresentar pescoços de resfriamento especializados para proteger os componentes eletrônicos e resistência robusta ao vácuo para lidar com quedas repentinas de pressão durante a fase de resfriamento pós-esterilização.
