Como instalar corretamente um transmissor de pressão diferencial de silício monocristalino?
Transmissores de pressão diferencial são essenciais para medir fluxo, nível e pressão de líquidos, gases ou vapor em indústrias como petróleo, química, energia e aço. Mas a instalação inadequada pode levar a leituras imprecisas, desvios ou até mesmo danos ao equipamento. Então, qual é a maneira correta de instalar um transmissor de pressão diferencial de alto desempenho como o Transmissor de Pressão Diferencial de Silício Monocristalino HPM82 ? Este guia orienta você nas principais etapas e práticas recomendadas
Por que escolher o HPM82?
O HPM82 usa um sensor de silício monocristalino baseado em MEMS com pressão estática inteligente e compensação de temperatura. Os principais benefícios incluem:
Ampla faixa: de –1 kPa a 1 kPa (S1) ou –6 kPa a 6 kPa (S2), com relação de turndown de 3:1.
Alta precisão: ±0,1% para TD 1:1, ±0,1% × TD para maior abertura.
Construção robusta: caixa em liga de alumínio IP66, vários materiais resistentes à corrosão (316L, Hastelloy C, tântalo, diafragma banhado a ouro).
Saída flexível: 4‑20mA com protocolo HART.
Opções à prova de explosão: Ex db IIC T4…T6 e Ex ia II CT6.
Fácil de usar: display LCD retroiluminado de 5 dígitos, três botões locais para ajuste no local.
Guia de instalação passo a passo
1. Selecione o local certo
Escolha um local longe de vibrações, calor direto e vapores corrosivos.
Temperatura ambiente para uso geral: –40 a 85°C (para enchimento de óleo fluorcarbonado: –10 a 60°C).
Certifique-se de que o transmissor esteja facilmente acessível para manutenção e leitura do display.
2. Orientação de montagem

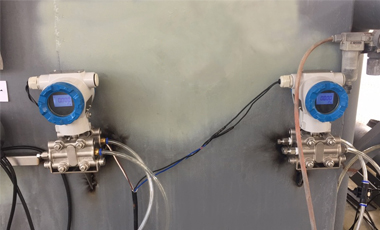

O HPM82 pode ser montado verticalmente ou horizontalmente usando o suporte de 2 polegadas fornecido (tablet ou suporte em ângulo reto).
Para medição de vazão de líquido, gás ou vapor: Monte o transmissor abaixo da placa de orifício ou elemento de vazão para manter as linhas de impulso inundadas com líquido e evitar bolhas de gás.

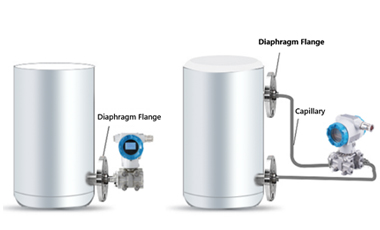

Para medição de nível (tanque aberto): Monte o lado de baixa pressão ventilado para a atmosfera, o lado de alta pressão conectado ao fundo do tanque.
Para medição de nível (tanque fechado): Conecte os lados de alta e baixa pressão. Use potes de condensado para serviço de vapor.
3. Tubulação de Impulso
Mantenha as linhas de impulso tão curtas quanto possível, com uma inclinação de pelo menos 1:10 para baixo, das tomadas do processo até o transmissor.
Use o mesmo diâmetro e comprimento para os lados de alta e baixa pressão para minimizar erros diferenciais.
Instale válvulas de isolamento (por exemplo, manifolds de três ou cinco válvulas) para permitir o ajuste de zero e a remoção do transmissor sem interromper o processo.
4. Conexões Elétricas
Use cabo de par trançado blindado. Conecte a blindagem ao terra apenas em uma extremidade.
Para comunicação HART, garanta uma resistência de carga de pelo menos 250 Ω no circuito.
Fonte de alimentação: DC 10,5–45V para serviço geral; DC 10,5–26 V para versões de segurança intrínseca/à prova de explosão.
Entrada do cabo: Rosca fêmea M20×1,5. Use prensa-cabos à prova de explosão para áreas perigosas.
5. Ajuste de Zero e Span
Após a instalação e antes da pressurização, ventile ambas as portas de pressão para a atmosfera (para o manômetro DP) e ajuste zero usando os três botões locais ou um comunicador HART.
Zero e span podem ser migrados dentro de ±20% da faixa máxima usando software de configuração ou terminal portátil.
O protocolo HART permite ajuste remoto de zero/span e seleção de saída de raiz quadrada para medição de vazão.
6. Teste de Vazamento e Comissionamento
Abra lentamente as válvulas de isolamento. Nunca abra repentinamente as válvulas laterais de alta e baixa – use primeiro a válvula de equalização.
Verifique se há vazamentos em todas as conexões.
Monitore o display LCD para leituras estáveis. Para aplicações de fluxo, ative a saída de raiz quadrada se ainda não estiver definida.
Erros comuns para evitar
Erro | Conseqüência | Solução |
|---|---|---|
Montagem do transmissor acima do processo para gás/vapor úmido | O condensado é drenado, causando erros de medição | Monte abaixo ou use potes de condensado |
Usando linhas de impulso de diferentes comprimentos | Erros de pressão estática | Mantenha ambas as linhas idênticas |
Esquecer de abrir a válvula de equalização antes de remover o transmissor | Danos por sobrepressão no sensor | Sempre siga o procedimento do coletor de três válvulas |
Não aterrar a blindagem | Ruído e leituras instáveis | Escudo de aterramento em uma extremidade |
Excedendo a classificação de pressão estática (16 MPa para HPM82) | Danos permanentes no sensor | Verifique a pressão do processo antes da instalação |
Considerações Finais
A instalação adequada de um transmissor de pressão diferencial de silício monocristalino como o HPM82 garante desempenho confiável, estabilidade a longo prazo e operação segura. Siga as orientações do fabricante, respeite as condições do processo e utilize sempre os materiais corretos para sua mídia. Se precisar de ajuda para selecionar o material de diafragma ou óleo de enchimento correto para sua aplicação específica, entre em contato conosco – teremos prazer em ajudar.
