Como instalar corretamente um transmissor de temperatura à prova de explosão?

Quando você precisa medir temperatura em áreas perigosas – pense em plantas petroquímicas, refinarias de petróleo ou silos de grãos – um transmissor de temperatura padrão não é suficiente. Você precisa de um dispositivo à prova de explosão que possa suportar gases, vapores ou poeira inflamáveis ​​e, ao mesmo tempo, fornecer leituras precisas e estáveis. Mas como instalar esse transmissor de forma segura e correta? Neste guia, explicaremos a instalação do transmissor de temperatura à prova de explosão HTM208 usando as melhores práticas do mundo real.

O que torna o HTM208 diferente?

O HTM208 foi projetado para ambientes industriais difíceis. Ele usa um sensor PT100 ou termopar e oferece:

• Faixa de temperatura – de –196°C até +1500°C (dependendo do sensor)

• Precisão – ±0,5% FS

• Opções de saída – 2 fios 4‑20 mA, RS485 ou HART

• Caixa de alumínio IP66 – à prova de poeira e protegida contra jatos de água potentes

• Estabilidade a longo prazo – ±0,2% FS/ano

• Proteção integrada – polaridade reversa, sobrecorrente e sobretensão

Sua construção robusta e certificações de segurança o tornam uma escolha popular para atmosferas explosivas de Zona 1 e Zona 2.

Instalação passo a passo

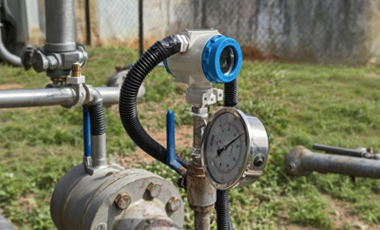

1. Escolha a posição de montagem correta

• Instale o transmissor próximo ao processo, mas longe da radiação direta de calor ou de vibrações fortes.

• A conexão de processo padrão é rosqueada (M20×1,5). Outras opções incluem G1/2, M27×2, tri-clamp ou flange.

• Use uma válvula entre o processo e o transmissor – isso permite a remoção sem desligar toda a linha.

Dica: Sempre aperte o transmissor usando uma chave no hexágono do corpo, não na carcaça ou na conexão elétrica.

2. Prepare a caixa à prova de explosão

• Antes da instalação, certifique-se de que a tampa da caixa esteja totalmente apertada. Uma tampa solta quebra o selo à prova de explosão.

• A carcaça é em liga de alumínio fundido. Os parafusos de aterramento internos e externos devem ser aterrados de forma confiável – isso é obrigatório por questões de segurança.

3. Faça as conexões elétricas

O HTM208 usa um loop de 4‑20 mA de 2 fios (ou RS485/HART). Siga estas regras cuidadosamente:

• Use prensa-cabos certificados que correspondam à classificação de área perigosa.

• Conecte os fios ao bloco de terminais e, em seguida, prenda as peças de trabalho antiafrouxamento em ambas as extremidades da tampa – incline-as ligeiramente e aperte os parafusos de travamento.

• A extremidade livre do cabo deve ser conectada a um dispositivo à prova de explosão certificado para a mesma zona.

Limites da fonte de alimentação:

• Resistência de carga permitida: 0–600Ω a 24V (incluindo resistência do cabo). Exceder isso pode causar erros de saída.

4. Verifique as condições ambientais

• Temperatura ambiente para modelos à prova de explosão: –40°C a +60°C.

• Umidade de trabalho: ≤90% a +25°C.

• Altitude: ≤2000m.

• Pressão atmosférica: 86–106 kPa.

Ficar dentro desses limites é essencial para manter válida a certificação à prova de explosão.

5. Execute as verificações finais de segurança

• Verifique se a profundidade de inserção e a rosca correspondem à conexão do seu processo.

• Certifique-se de que o sensor (PT100 ou termopar) seja compatível com o meio – as peças molhadas são de aço inoxidável 304 ou 316L.

• Faça uma inspeção visual: sem cabos danificados, tampas apertadas, aterramento adequado.

Regras críticas de segurança para modelos à prova de explosão

Trabalhar em ambientes perigosos não deixa espaço para atalhos. Siga sempre estes princípios:

Erros comuns para evitar

• Apertar demais o poço termométrico – Isso pode danificar as roscas ou distorcer a ponta do sensor.

• Ignorando o comprimento do cabo – Cabos longos aumentam a resistência; mantenha dentro do limite de carga de 0–600Ω.

• Montagem da caixa de cabeça para baixo – Pode entrar condensação; oriente a entrada do cabo para baixo.

• Esquecendo o parafuso de aterramento – Um solo flutuante provoca ruído elétrico e reduz a segurança.

Exemplo da vida real

Uma fábrica de produtos químicos precisava monitorar a temperatura do reator em uma área de gás explosivo da Zona 1. Eles escolheram o HTM208 com sensor PT100, saída HART de 4‑20 mA e cone de resfriamento para proteger a caixa do calor radiante. Depois de aterrar ambos os parafusos e usar prensa-cabos aprovados, o sistema passou por uma inspeção rigorosa no local e funcionou sem falhas por mais de 18 meses.

Considerações Finais

Instalar um transmissor de temperatura à prova de explosão não é difícil – mas cada detalhe é importante. Siga as instruções do fabricante, respeite as normas de segurança e teste o circuito antes de colocá-lo em serviço. O HTM208 combina hardware robusto com saídas flexíveis, tornando-o uma escolha confiável para aplicações exigentes de controle de temperatura.

Precisa de ajuda para selecionar o sensor certo ou configurar seu loop? Contate-nos – oferecemos aconselhamento e suporte técnico gratuitos.

Fique seguro e meça com precisão!
