Como um RTD funciona

Já se perguntou como a temperatura precisa é medida? Os sensores RTD possibilitam leituras precisas. Eles são estáveis, confiáveis ​​e amplamente utilizados entre os setores. Neste artigo, você aprenderá como eles funcionam, incluindo sua construção, fiação, aplicações, processo de calibração e dicas de solução de problemas. A compreensão dos sensores de RTD ajuda engenheiros e técnicos a garantir o desempenho ideal em ambientes industriais, laboratoriais e comerciais.

Fundamentos dos sensores RTD

O que é um sensor RTD?

Um sensor de RTD mede a temperatura detectando alterações na resistência elétrica de um elemento metálico. À medida que a temperatura aumenta, a resistência aumenta previsivelmente. A platina é o material mais usado porque fornece excelente linearidade, estabilidade ao longo do tempo e um amplo intervalo operacional. RTDs de níquel e cobre também estão disponíveis, mas têm faixas mais estreitas e um pouco menos de estabilidade. O elemento metálico está alojado em uma sonda de proteção, garantindo durabilidade e reduzindo os efeitos ambientais.

Por que os sensores RTD são preferidos em relação a outros sensores

Os RTDs superam os termopares em precisão e estabilidade, especialmente dentro de faixas de temperatura moderadas. Eles oferecem medições repetíveis e desvio mínimo ao longo do tempo. Os termopares podem responder mais rapidamente, mas são menos lineares e menos precisos. Os RTDs também fornecem uma escolha mais ampla de configurações de fiação, permitindo que os usuários equilibrem o custo, a precisão e a complexidade da instalação. Seu comportamento elétrico previsível os torna adequados para automação industrial e experimentos de laboratório.

Principais vantagens dos sensores RTD

Os RTDs fornecem medições repetíveis e confiáveis ​​por longos períodos. Sua longa vida útil reduz os custos de manutenção e reposição. Eles são particularmente valiosos em processos que exigem controle preciso da temperatura, como reações químicas, monitoramento do motor e dispositivos médicos. Além disso, sua alta linearidade simplifica o processamento de sinal e reduz a necessidade de calibração complexa.

Processo de medição básica

A medição de RTD envolve passar uma pequena corrente através do sensor e medir a queda de tensão. A resistência resultante é convertida em temperatura usando curvas ou equações de calibração. A medição precisa depende da fiação e da compensação adequadas para a resistência ao chumbo. O design do sensor, incluindo seu material e construção, afeta diretamente o tempo de resposta e a sensibilidade.

RTD Construção e materiais de sensor

Materiais principais utilizados

Platina, níquel e cobre são metais comumente usados. A platina oferece a melhor linearidade e estabilidade. O níquel fornece uma alternativa econômica com precisão razoável. O cobre possui excelente linearidade em uma faixa limitada e baixo custo, mas oxida em temperaturas mais altas. A escolha do material depende das necessidades de aplicação, incluindo faixa de temperatura, restrições de custo e precisão necessária.

RTDs de filmes finos vs arame

Os RTDs de filme fino consistem em uma camada de platina depositada em um substrato de cerâmica. Eles são econômicos, compactos e resistentes à vibração, adequados para uso industrial geral. Os RTDs de arame usam fio de platina em espiral em torno de um núcleo, oferecendo maior precisão e estabilidade, mas são mais sensíveis à vibração e caras. O método de construção determina a durabilidade, precisão e tempo de resposta do sensor.

Tipo RTD	Construção	Vantagens	Aplicações típicas
Filme fino	Platina em cerâmica	Baixo custo, resistente à vibração	Electronics de consumo, hvac
Enrolamento de arame	Fio de platina em espiral	Alta precisão, estável	Laboratório, Controle Industrial

Habitação e sondas de proteção

Bainhas de proteção feitas de elementos de Metal, Ceramic ou Glass Shield RTD de danos mecânicos e fatores ambientais. O alojamento garante uma transferência térmica consistente e impedindo a entrada de umidade. Os RTDs industriais geralmente usam bainhas de aço inoxidável, enquanto os RTDs de nível de laboratório podem usar quartzo ou cerâmica para precisão superior.

RTDs especializados (de grau de laboratório vs industrial)

Os termômetros de resistência à platina (UPRTs) ultraprecisos oferecem precisão excepcional, mas são frágeis e caros, adequados para laboratórios de calibração. Os termômetros padrão de resistência à platina (SPRTs) fornecem um equilíbrio de precisão e durabilidade. Os PRTs industriais priorizam a robustez, usando elementos de filme fino ou enrolados em caixas de proteção. A seleção do tipo RTD certo garante medições confiáveis ​​no aplicativo pretendido.

Princípio de trabalho dos sensores RTD

Relação de resistência à temperatura

Os sensores de RTD operam com o princípio de que a resistência aumenta previsivelmente com a temperatura. Esse comportamento positivo do coeficiente de temperatura (PTC) permite medição precisa. Compreender essa relação é crucial para interpretar saídas do sensor e alcançar um controle de temperatura confiável em processos industriais.

Processo de medição elétrica

Os RTDs podem ser configurados em configurações de 2 fios, 3 fios ou 4 fios. A configuração de 2 fios é simples, mas menos precisa devido à resistência não corrigida. O RTD de 3 fios compensa a resistência ao chumbo, tornando-a comum em ambientes industriais. A configuração de 4 fios fornece precisão máxima, eliminando a influência da resistência ao chumbo, ideal para ambientes de laboratório.

Índices de resistência e calibração

Razões de resistência, como R0 e R100, definem a resposta do sensor em uma faixa de temperatura. A calibração é essencial para garantir a precisão da medição. A calibração regular mantém a consistência, particularmente em aplicações industriais, onde até pequenos desvios podem afetar a qualidade do processo. Compreender o processo de calibração do sensor RTD ajuda a manter a precisão ao longo da vida útil do sensor.

Visão geral da equação de Callendar -Van Dusen

Esta equação converte a resistência da RTD à temperatura, acomodando comportamentos não lineares a temperaturas extremas. Permite cálculo preciso em diferentes faixas de temperatura, aumentando a confiabilidade do sensor. Os RTDs industriais usam essas equações para manter a precisão em sistemas complexos, garantindo leituras consistentes em condições variadas.

Fiação e configuração do sensor RTD

Sensores de RTD de 2 fios

Os RTDs de 2 fios são a configuração mais simples e econômica, comumente usada em aplicativos de curta distância, onde a resistência ao chumbo tem um efeito mínimo nas leituras. Embora sejam fáceis de instalar e exigir menos conexões, sua precisão de medição é menor em comparação com as configurações de 3 ou 4 fios. Fatores ambientais como vibração, interferência eletromagnética e flutuações de temperatura podem introduzir erros. A montagem, a blindagem e o roteamento adequados dos fios são essenciais para reduzir os desvios de medição e manter o desempenho consistente.

Sensores RTD de 3 fios

Os RTDs de 3 fios são a configuração industrial mais usada porque compensam a resistência ao chumbo, mantendo a complexidade moderada da instalação. Essa configuração garante medições precisas de temperatura em distâncias mais longas que os sensores de 2 fios, tornando-os adequados para fábricas, processamento químico e aplicações de energia. Ao usar uma terceira vantagem para compensação de resistência, os RTDs de 3 fios atingem um equilíbrio entre custo e precisão. A instalação adequada, incluindo as conexões corretas do chumbo e a tensão mecânica minimizada, melhora a longevidade e a confiabilidade do sensor em ambientes industriais.

Sensores RTD de 4 fios

Os RTDs de 4 fios fornecem o mais alto nível de precisão da medição, eliminando completamente a influência da resistência ao chumbo. Essa configuração é essencial para instrumentos de nível de laboratório ou monitoramento industrial de alta precisão, onde mesmo pequenos erros são inaceitáveis. Embora a instalação seja mais complexa e exija atenção cuidadosa à fiação, os RTDs de 4 fios fornecem dados de temperatura consistentes e confiáveis. Eles são especialmente valiosos em pesquisa, controle de qualidade e fabricação de precisão, garantindo leituras precisas em condições ambientais variáveis ​​sem exigir recalibração frequente.

Melhores práticas de instalação

A instalação adequada é fundamental para garantir o desempenho e a longevidade da RTD. Evite a tensão mecânica no sensor e na pista e prenda -se com força todas as conexões elétricas. Considere fatores ambientais como vibração, umidade e temperatura extremos para evitar danos ou distorção do sinal. O roteamento correto do cabo, a blindagem e o posicionamento da sonda reduzem o ruído elétrico e o atraso térmico. Seguir essas práticas recomendadas não apenas preserva a precisão do sensor, mas também minimiza as necessidades de manutenção e garante a segurança em ambientes industriais ou de laboratório.

Aplicações de sensores RTD

Aplicações industriais

Os RTDs são amplamente utilizados em instalações de fabricação, geração de energia e produção química, onde o monitoramento preciso da temperatura é crucial. Eles fornecem feedback em tempo real para controlar sistemas, aumentando a eficiência do processo e a qualidade do produto. As aplicações incluem monitoramento do forno, controle de reação química e regulação da temperatura em linhas críticas de produção. Sua confiabilidade em operação contínua os torna ideais para ambientes industriais, onde o tempo de inatividade ou as imprecisões podem levar a erros dispendiosos ou riscos de segurança.

Automotivo e aeroespacial

Nos motores automotivos, sistemas de combustível e componentes de controle ambiental, os RTDs oferecem leituras precisas de temperatura para garantir o desempenho e a segurança ideais. As aplicações aeroespaciais dependem de RTDs para medições críticas em motores, aviônicos e sistemas de controle ambiental. Sua estabilidade e resposta previsível às mudanças de temperatura os tornam indispensáveis ​​em ambientes onde condições extremas ou flutuações rápidas podem comprometer o desempenho do sistema. A manutenção regular e a instalação adequada são essenciais para manter a precisão nessas aplicações de alto risco.

Uso médico e laboratório

Os RTDs desempenham um papel vital em laboratórios e ambientes médicos, onde a termometria de precisão é necessária. Eles garantem medições precisas para configurações experimentais, calibração de equipamentos médicos e sistemas de controle ambiental. Os RTDs de nível de laboratório são frequentemente usados ​​em pesquisas que exigem erro mínimo e alta repetibilidade. Garantir a instalação, a calibração e a proteção ambiental adequadas é fundamental para manter leituras consistentes e apoiar a conformidade com os rigorosos padrões científicos e médicos.

Consumidor e eletrônica

Os RTDs são incorporados aos eletrônicos e aparelhos de consumo que requerem controle preciso de temperatura, incluindo sistemas HVAC, fornos e dispositivos de controle climático. As leituras precisas do sensor otimizam a eficiência energética, melhoram o desempenho e aprimoram a segurança do usuário. Sua operação confiável ajuda a evitar superaquecimento ou uso ineficiente de energia, estendendo a vida útil dos dispositivos eletrônicos. A seleção do tipo RTD correto e a configuração da fiação garante desempenho consistente em aplicações residenciais e comerciais.

Testes e solucionando sensores RTD

Teste de resistência básica

O teste de resistência é fundamental para verificar a funcionalidade da RTD. Usando um multímetro, meça a resistência do sensor em temperaturas de referência conhecidas. Por exemplo, um PT100 Platinum RTD deve ler aproximadamente 100 Ω a 0 ° C e 138,5 Ω a 100 ° C. Os desvios desses valores podem indicar danos ao sensor, problemas de fiação ou desvio de calibração. Os testes regulares garantem integridade, mantém confiabilidade e apoia estratégias de manutenção preventiva em ambientes industriais ou laboratoriais.

Identificar falhas comuns

Os RTDs podem falhar devido a danos mecânicos, entrada de umidade, temperaturas excessivas ou exposição à vibração. Tais falhas reduzem a precisão da medição e podem causar interrupções no processo. Inspeção visual regular, monitoramento para alterações inesperadas de resistência e controles ambientais ajudam a detectar e prevenir falhas. Após as dicas de solução de problemas do sensor RTD, pode minimizar o tempo de inatividade e estender a vida útil operacional do sensor, garantindo leituras precisas de temperatura sob todas as condições.

Verificações de calibração

A calibração periódica é essencial para manter a precisão da RTD ao longo do tempo. A comparação de leituras do sensor com os padrões de referência ajuda a detectar o desvio e garante a consistência da medição. A calibração pode envolver o ajuste dos parâmetros de software ou a substituição dos componentes de envelhecimento. Os cronogramas de calibração bem mantidos impedem erros cumulativos, garantindo que as RTDs forneçam dados confiáveis ​​para aplicações críticas industriais, laboratoriais e médicas críticas, onde o controle de temperatura afeta a segurança e a qualidade.

Dicas práticas de solução de problemas

A solução de problemas envolve a verificação da continuidade da fiação, a verificação de conexões de chumbo e a avaliação de proteções ambientais. Garanta a colocação e a blindagem adequadas do sensor da interferência eletromagnética. O diagnóstico rápido pode evitar o tempo de inatividade prolongado e manter a integridade dos dados. A incorporação de dicas práticas do sensor de RTD na manutenção de rotina garante operação consistente, estende a vida útil do sensor e reduz a probabilidade de falhas inesperadas nas configurações industriais e laboratoriais.

Precisão e padrões do sensor RTD

Padrões IEC 60751 e ASTM E1137

Os sensores RTD estão em conformidade com os padrões reconhecidos internacionalmente, como IEC 60751 e ASTM E1137. Eles definem tolerâncias e classes de sensores, incluindo classe AA, A, B e C, especificando desvios aceitáveis ​​nos intervalos de temperatura definidos. A conformidade garante desempenho consistente e interoperabilidade entre equipamentos e indústrias. A seleção de RTDs de acordo com esses padrões garante a precisão necessária para aplicações críticas em fabricação, laboratórios e sistemas de monitoramento de alta precisão.

Fatores que afetam a precisão

A precisão é influenciada pela pureza do material, configuração de fiação, método de instalação e condições ambientais. Montagem inadequada, vibração, temperaturas extremas ou umidade podem introduzir erros. Escolher o material apropriado, como platina para aplicações de alta precisão, e seguir as melhores práticas em instalação minimiza os desvios. Compreender esses fatores é crucial para os engenheiros que buscam medições de temperatura consistentes e repetíveis em períodos prolongados.

Aumentando a precisão através da caracterização

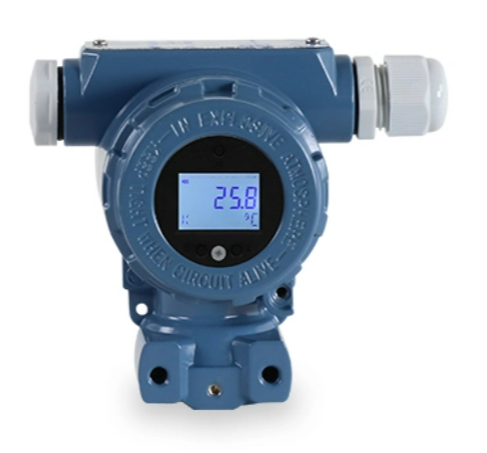

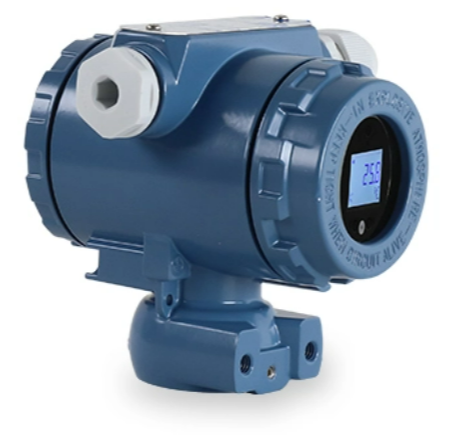

A caracterização laboratorial melhora ainda mais a precisão da RTD medindo a resistência em vários pontos de temperatura e ajustando os coeficientes de calibração. A programação desses coeficientes em transmissores de RTD alinha a saída do sensor com o comportamento real, compensando variações menores de material ou construção. Esse método garante leituras de temperatura de alta fidelidade, particularmente em pesquisas, processos industriais de alta precisão e ambientes que exigem controle térmico exato.

Comparando as tolerâncias de RTD entre os materiais

Os RTDs de platina fornecem a maior precisão e estabilidade, seguidas por alternativas de níquel e cobre. A escolha do material afeta a frequência de calibração, a vida útil operacional e a adequação para faixas específicas de temperatura. A seleção do material certo garante que o sensor atenda aos requisitos de precisão, equilibrando o custo e a durabilidade. A compreensão dessas trade-offs é essencial para otimizar o desempenho do sensor em aplicações industriais, de laboratório ou do consumidor.

Conclusão

Os sensores RTD fornecem medição precisa de temperatura através de alterações previsíveis de resistência. Compreender seu princípio de trabalho, construção, fiação, calibração e solução de problemas garante estabilidade e precisão. Nanjing Hangjia Electronic Technology Co.,Ltd. oferece produtos RTD de alta qualidade que oferecem desempenho confiável, ajudando as indústrias a manter a eficiência e a precisão.

Perguntas frequentes

P: O que é um sensor RTD?

R: Um sensor RTD mede a temperatura detectando alterações de resistência nos metais, usando o princípio de trabalho do sensor RTD para leituras precisas.

P: Como os sensores RTD operam?

R: Os sensores de RTD operam passando a corrente através de um elemento metálico e medindo mudanças de resistência, convertendo -os em valores precisos de temperatura.

P: Por que a calibração é importante para os sensores RTD?

R: O processo de calibração do sensor RTD garante precisão ao longo do tempo, compensando o envelhecimento material e os efeitos ambientais.

P: O que são dicas comuns de solução de problemas do sensor RTD?

R: Verifique a fiação, meça a resistência a temperaturas conhecidas e inspecione os danos mecânicos ou a entrada de umidade.

P: Os sensores RTD são melhores do que os termopares?

R: Sim, os sensores RTD oferecem maior precisão, estabilidade e linearidade, embora possam custar mais e responder mais lentamente.

P: Onde os sensores RTD são comumente usados?

R: Eles são usados ​​em processos industriais, laboratórios, automóveis, aeroespacial e eletrônica de consumo para controle preciso da temperatura.
