O que um interruptor de fluxo faz?

Os interruptores de fluxo são dispositivos essenciais em processos industriais onde a detecção de fluxo é crítica. Esses dispositivos ajudam a monitorar o fluxo de fluidos ou gases, garantindo segurança, proteção do sistema e desempenho ideal. Este artigo explicará o funcionamento fundamental das chaves de fluxo, suas principais funções, tipos, aplicações e orientará você na seleção da melhor chave de fluxo para suas necessidades.

1. Compreendendo o princípio básico de uma chave de fluxo

O que é um interruptor de fluxo?

Um interruptor de fluxo é um dispositivo projetado para detectar o fluxo ou ausência de fluxo em uma tubulação. Ele aciona automaticamente uma resposta, como um alarme ou desligamento do sistema, quando o fluxo se desvia das condições predefinidas. Os interruptores de fluxo são usados ​​principalmente para proteger equipamentos, manter o desempenho do sistema e garantir a segurança em processos industriais.

Como funciona um interruptor de fluxo?

Os interruptores de fluxo são projetados para detectar se um fluido ou gás está se movendo através de um tubo ou duto. A operação básica envolve:

• Detecção de fluxo : os interruptores de fluxo usam sensores para detectar mudanças nas taxas de fluxo.

• Mecanismo de disparo : Quando um limite predefinido é atingido (ou não), a chave é ativada.

• Saída de sinal : O fluxostato envia um sinal de saída ao sistema de controle, como uma chave liga/desliga ou um sinal de alarme.

Isso torna os interruptores de fluxo vitais para evitar problemas como funcionamento a seco da bomba, superaquecimento ou danos causados ​​pela falta de fluxo.

2. Principais funções de uma chave de fluxo

Monitoramento e Proteção de Fluxo

Os interruptores de fluxo são usados ​​principalmente para monitorar o fluxo de fluido dentro de um sistema. Se a taxa de fluxo diminuir abaixo de um determinado limite ou parar completamente, o fluxostato acionará um alarme ou desligará automaticamente o sistema para evitar maiores danos.

Alarme e Controle Automático

Muitos interruptores de fluxo integram-se a sistemas automatizados. Quando um fluxo anormal é detectado, o fluxostato pode acionar:

• Alarmes : Alertando os operadores para tomarem ações corretivas.

• Sistemas de Controle : Ajustar automaticamente o sistema ou desligá-lo para evitar danos.

Por exemplo, num sistema de arrefecimento, se o fluxo de fluido parar, um interruptor de fluxo impedirá que a bomba funcione a seco, protegendo a bomba e evitando o sobreaquecimento.

3. Interruptor de fluxo vs. medidor de fluxo: Qual é a diferença?

Os interruptores de vazão e os medidores de vazão são usados ​​para detecção de vazão, mas têm finalidades diferentes.

Interruptor de fluxo vs. medidor de fluxo: principais diferenças

Recurso	Interruptor de fluxo	Medidor de fluxo
Função	Detecta se há fluxo ou não	Mede a taxa de fluxo ou volume preciso
Saída de sinal	Ligado/Desligado ou Alarme	Leitura numérica ou digital de dados de fluxo
Uso primário	Proteção de fluxo, segurança do sistema	Medição de fluxo, controle de processo e monitoramento
Aplicações	Evitar o funcionamento a seco da bomba, HVAC e sistemas de água	Gerenciando taxas de fluxo precisas em processos químicos ou petrolíferos
Complexidade	Simples, geralmente binário (ligado/desligado)	Medição complexa e contínua ao longo do tempo

Quando usar um interruptor de fluxo versus um medidor de fluxo?

• Chave de vazão : Ideal para aplicações onde a detecção de vazão é necessária para garantir que um sistema esteja operando dentro de parâmetros seguros (por exemplo, proteção de bomba, desligamento do sistema em caso de baixa vazão).

• Medidor de vazão : Usado quando são necessárias medições precisas de vazão e monitoramento contínuo, como em processamento químico ou tratamento de água.

4. Tipos de interruptores de fluxo

Os interruptores de fluxo vêm em vários designs, cada um com recursos específicos adequados para diferentes aplicações. Abaixo estão os tipos mais comuns:

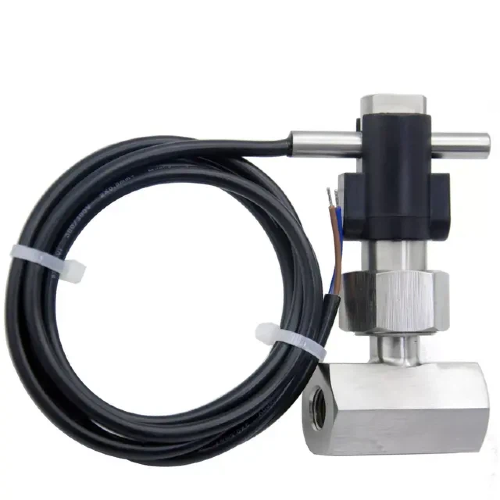

Chave de fluxo mecânica

Os interruptores de fluxo mecânicos normalmente dependem de peças móveis, como uma pá ou palheta, que se movem quando o fluxo é detectado. Eles são frequentemente usados ​​em sistemas simples onde a taxa de fluxo precisa estar ligada ou desligada.

Como funciona:

Quando o fluido flui, o movimento da pá ativa um interruptor, acionando a saída de sinal desejada.

Vantagens :

Design simples

Econômico

Confiável para aplicações de baixo fluxo

Desvantagens :

Pode não ser tão preciso quanto outros tipos

Pode desgastar devido a peças mecânicas

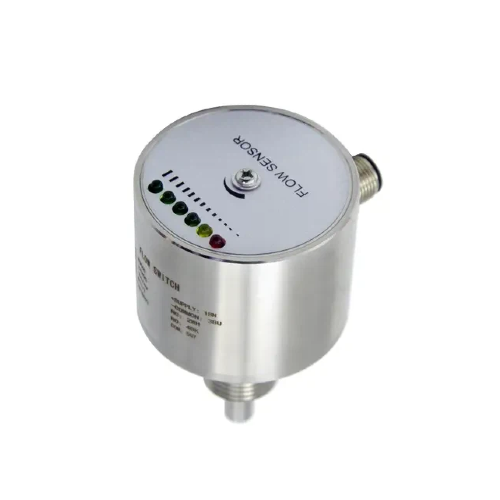

Chave de fluxo térmico

Os interruptores de fluxo térmico detectam alterações na temperatura causadas pelo fluxo de fluido. Essas chaves possuem um elemento aquecido e, à medida que o fluido flui sobre ele, ele esfria o elemento. O interruptor responde à mudança de calor, sinalizando a presença ou ausência de fluxo.

Como funciona:

Um sensor aquecido detecta mudanças no calor causadas pelo fluxo do fluido. Quando o fluido flui, a temperatura do sensor muda, acionando a chave de fluxo.

Vantagens :

Bom para pequenas taxas de fluxo

Sem peças móveis, levando a menos desgaste

Desvantagens :

Requer uma faixa específica de temperatura do fluido

Pode ser menos eficaz em fluidos viscosos

Interruptor de fluxo magnético

Os interruptores de fluxo magnético usam um campo magnético para detectar o fluxo. Eles são frequentemente usados ​​em aplicações que envolvem fluidos condutores, como água ou produtos químicos.

Como funciona:

Um ímã dentro da chave de fluxo interage com o fluxo do fluido condutor, ativando a chave quando o fluxo é suficiente.

Vantagens :

Durável

Adequado para ambientes agressivos

Desvantagens :

Não é adequado para fluidos não condutores

Pode ser mais caro

5. Aplicações típicas de interruptores de fluxo

Os interruptores de fluxo são usados ​​em uma ampla variedade de indústrias, ajudando a garantir a segurança e a eficiência de vários sistemas.

Sistemas de Tratamento de Água

Os interruptores de fluxo são comumente usados ​​em estações de tratamento de água e águas residuais para monitorar o fluxo de água através de sistemas de filtragem e bombas. Quando o fluxo para, o sistema é desligado para evitar danos às bombas ou equipamentos.

Sistemas HVAC

Em sistemas HVAC (aquecimento, ventilação e ar condicionado), os interruptores de fluxo ajudam a proteger as bombas, garantindo que haja fluxo adequado de água ou refrigerante. Se o fluxo parar, o fluxostato aciona o desligamento do sistema para evitar falha da bomba.

Processamento Químico e Indústria de Petróleo e Gás

Nas indústrias química e petrolífera, os interruptores de fluxo são cruciais para monitorar o fluxo de produtos químicos ou fluidos perigosos. Se o fluxo parar, isso pode indicar um perigo potencial e o sistema pode ser desligado imediatamente para evitar vazamentos ou explosões.

Sistemas de refrigeração industrial

Os interruptores de fluxo são vitais em sistemas de refrigeração industriais onde a água ou o líquido refrigerante flui através das máquinas para regular as temperaturas. Esses interruptores evitam o superaquecimento, detectando qualquer perda de fluxo e acionando um desligamento.

6. Como escolher o interruptor de fluxo correto

Fatores a considerar:

Ao selecionar um fluxostato, vários fatores precisam ser considerados:

• Tamanho do tubo : Certifique-se de que o interruptor de fluxo seja adequado ao diâmetro do tubo.

• Tipo de fluido : Algumas chaves são mais adequadas para determinados fluidos, como água, óleo ou gás.

• Taxa de fluxo : Escolha um interruptor de fluxo que corresponda à taxa de fluxo necessária em seu sistema.

• Faixa de temperatura : Certifique-se de que o fluxostato possa operar dentro da faixa de temperatura do seu sistema.

• Compatibilidade do material : A chave deve ser compatível com o material do fluido, especialmente em ambientes corrosivos.

7. Por que escolher um fluxostato de alta qualidade?

Confiabilidade e Segurança

Os fluxostatos de alta qualidade são mais confiáveis, garantindo que seu sistema permaneça sempre protegido. Chaves de baixa qualidade podem não detectar problemas de fluxo, causando danos ao sistema ou até mesmo riscos à segurança.

Certificações e Padrões

É essencial escolher chaves de fluxo que atendam aos padrões e certificações da indústria (como ISO 9001, CE, ATEX). Essas certificações garantem que o fluxostato atenda aos altos padrões de segurança e desempenho.

8. Conclusão

Os interruptores de fluxo são componentes essenciais em sistemas industriais, garantindo que o fluxo de fluido permaneça dentro dos limites seguros e operacionais. Esses dispositivos fornecem proteção crítica, como prevenção de danos à bomba, e suportam controle automatizado em diversas aplicações, incluindo tratamento de água, HVAC, processamento químico e sistemas de resfriamento industrial. Ao manter condições de fluxo ideais, os interruptores de fluxo ajudam a aumentar a confiabilidade do sistema e a evitar falhas dispendiosas.

Na Nanjing Hangjia Electronic Technology Co., Ltd. , nos especializamos em interruptores de fluxo de alta qualidade projetados para atender às exigentes necessidades de vários setores. Nossos produtos são construídos para oferecer excelente desempenho, durabilidade e precisão, garantindo que seus sistemas operem de maneira suave e segura. Se você precisa de um interruptor de fluxo para uma instalação de tratamento de água, um sistema HVAC ou uma planta de processamento químico, oferecemos soluções personalizadas para atender às suas necessidades específicas.

Para obter mais informações sobre nossos fluxostatos e como eles podem beneficiar suas operações, não hesite em nos contatar. Nossa equipe está pronta para ajudá-lo a selecionar as soluções certas para melhorar o desempenho e a segurança do seu sistema.

9. Perguntas frequentes

1. Qual é o objetivo principal de uma chave de fluxo?

O objetivo principal de um interruptor de fluxo é monitorar a presença ou ausência de fluxo de fluido dentro de um sistema e disparar um alerta ou desligar o sistema quando as condições de fluxo se desviarem dos valores predefinidos.

2. Um interruptor de fluxo pode ser usado para detecção de fluxo de gás?

Sim, as chaves de fluxo podem ser usadas para detectar fluxo de líquido e gás, mas o tipo de chave usada dependerá das características do gás ou líquido e dos requisitos do sistema.

3. Como posso saber que tipo de fluxostato escolher?

A escolha do tipo certo de chave de fluxo depende de fatores como tipo de fluido, faixa de temperatura, precisão necessária e condições ambientais. Consulte um fornecedor para garantir a seleção do fluxostato apropriado para sua aplicação específica.

4. Os interruptores de fluxo são caros?

O custo dos interruptores de fluxo varia de acordo com seu tipo e recursos. As chaves de fluxo mecânicas tendem a ser mais acessíveis, enquanto as chaves de fluxo térmicas e magnéticas podem ser mais caras devido às suas tecnologias avançadas.

5. Quanto tempo duram os interruptores de fluxo?

A vida útil de um fluxostato depende do tipo, material e condições de uso. Os interruptores de fluxo mecânicos podem desgastar-se mais rapidamente do que os interruptores de fluxo térmicos ou magnéticos, que não possuem peças móveis.
