Como conectar um transmissor 4–20mA a um controlador PID

A automação industrial depende muito de sinais analógicos precisos. A fiação incorreta de um sinal de processo de 4–20 mA pode resultar em loops mortos, controle de processo errático ou módulos de E/S danificados. Em última análise, essas falhas levam a dispendiosos períodos de inatividade operacional. Os engenheiros devem compreender como os componentes interagem para manter os sistemas online. Conectar um transmissor a um controlador PID (Proporcional-Integral-Derivativo) requer a correspondência da configuração de potência do transmissor com as capacidades de entrada analógica do controlador. Freqüentemente, você encontrará configurações de 2, 3 ou 4 fios em campo. Cada um exige uma abordagem de fiação específica. Projetamos este guia para fornecer uma estrutura passo a passo tecnicamente sólida. Você aprenderá como estabelecer, dimensionar e solucionar problemas de um loop confiável. Também descrevemos critérios de avaliação de hardware para engenheiros e técnicos. Seguindo essas etapas, você garante a integridade ideal do sinal em suas redes de controle industrial.

Principais conclusões

• Identifique a fonte de alimentação: A etapa mais crítica é determinar se o controlador PID, o transmissor ou uma fonte de alimentação externa fornece a excitação de 24 VCC.

• Configurações de fio correspondente: Os sistemas de 2 fios (alimentados por loop) são padrão da indústria por sua simplicidade, enquanto configurações de 4 fios são necessárias para dispositivos de alto consumo.

• Verifique a escala do loop: A fiação física deve ser combinada com uma escala de software precisa (mapeamento de 4mA para o ponto zero do processo e 20mA para o valor de escala total) dentro dos parâmetros PID.

• Priorize o isolamento: A especificação de hardware com entradas isoladas evita loops de terra, a principal causa de desvio de sinal em ambientes industriais.

Avaliando seu hardware: fornecimento versus redução do ciclo atual

Todo sistema de controle bem-sucedido começa com uma avaliação completa do hardware. Um loop padrão de 4–20 mA requer três componentes vitais. Você precisa de uma fonte de alimentação estável. Você precisa de um transmissor para regular a corrente. Finalmente, você precisa de um receptor para interpretar o sinal. O controlador PID normalmente atua como este receptor. Compreender como esses elementos compartilham o poder determina toda a sua estratégia de fiação. Devemos categorizar os dispositivos como “sourcing” (fornecendo energia) ou “sinking” (recebendo energia).

Capacidades do controlador (o receptor)

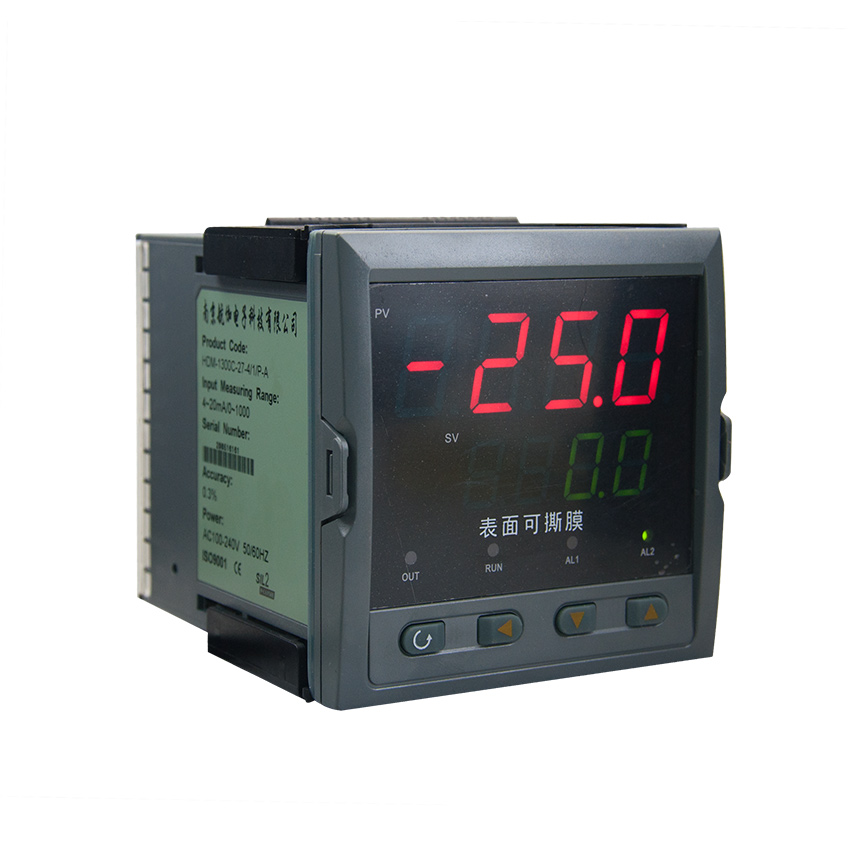

Primeiro, inspecione seu módulo receptor. Você deve verificar se o controlador de temperatura PID possui uma fonte de alimentação de loop de 24 VCC integrada. Um controlador com alimentação interna atua como um dispositivo de fornecimento. Ele envia tensão para o sensor. Por outro lado, muitos controladores básicos atuam apenas como receptores passivos. Eles absorvem a corrente, mas não fornecem tensão de excitação.

Isso cria um ponto de decisão crucial. Se o seu controlador não tiver excitação interna, você não poderá simplesmente conectar um sensor passivo. Você deve adquirir uma fonte de alimentação externa para trilho DIN. A falha na verificação deste detalhe causa cenários frustrantes de "loop morto" durante o comissionamento.

Configurações do transmissor (o sensor)

Os transmissores vêm em três configurações principais. Você deve identificar o tipo de sensor antes de descascar qualquer fio.

• Transmissores de 2 fios (alimentados por loop): Este design consome energia e transmite o sinal exatamente pelos mesmos dois fios. Ele funciona perfeitamente para a maioria dos dispositivos de baixo consumo de energia. Você normalmente verá isso em um transmissor de temperatura ou sensor de pressão padrão de 4-20 mA.

• Transmissores de 3 fios: Esses dispositivos usam um aterramento compartilhado para alimentação e retorno do sinal. Eles são menos comuns hoje. Os engenheiros muitas vezes os evitam porque permanecem altamente propensos a problemas de queda de tensão em longas distâncias.

• Transmissores de 4 fios (autoalimentados): Dispositivos de alto consumo exigem esta configuração. Eles precisam de fios de alimentação dedicados (por exemplo, 110 VCA ou 24 VCC) completamente separados dos dois fios de sinal analógico. Medidores de vazão magnéticos e analisadores de gás freqüentemente usam configurações de 4 fios.

Gráfico de comparação de configuração de hardware

Execução da fiação do loop de corrente de 4-20 mA (passo a passo)

A realidade da implementação exige protocolos de segurança rígidos. Sempre desenergize o sistema completamente antes de terminar qualquer fio. Picos de tensão transitórios podem facilmente queimar o fusível interno do controlador. Pior ainda, eles podem danificar permanentemente o conversor analógico-digital. A segurança garante startups confiáveis.

Fiação de um transmissor de 2 fios (alimentado por controlador)

Este cenário pressupõe que seu controlador PID forneça excitação de 24 VCC. Representa o método de instalação mais limpo e comum.

1. Etapa 1: Localize o terminal de excitação positivo (+) 24 VCC em seu PID. Conecte um fio deste terminal diretamente ao terminal positivo (+) do seu transmissor.

2. Etapa 2: Conecte um fio ao terminal negativo (-) do transmissor. Direcione este fio de volta ao terminal positivo (+) de entrada analógica (AI) no PID.

3. Passo 3: Você deve fechar o circuito. Faça um jumper ou conecte o terminal de entrada analógica negativo (-) no PID de volta ao comum/terra da fonte de alimentação interna do controlador.

Melhores Práticas: Sempre verifique as designações dos terminais no manual do fabricante. As abreviaturas variam muito entre as marcas.

Fiação com fonte de alimentação externa

Quando o controlador não possui alimentação interna, deve-se introduzir uma unidade externa de 24VDC. Isso altera o caminho da fiação. Você deve conectar todos os três dispositivos em um circuito em série estrito.

1. Passe um fio da fonte de alimentação externa (+) até o transmissor (+).

2. Passe um fio do Transmissor (-) para a Entrada Analógica PID (+).

3. Passe um fio da entrada analógica PID (-) de volta para a fonte de alimentação externa (-).

A adesão a padrões rígidos para fiação de loop de corrente de 4 a 20 mA evita dores de cabeça futuras. Mantenha o cabeamento de par trançado blindado durante todo o percurso. Aterre o fio dreno (blindagem) apenas em uma extremidade. A terminação da blindagem em ambas as extremidades cria uma antena de aterramento. Isso atrai interferência eletromagnética diretamente para o sinal do processo.

Configurando e dimensionando os parâmetros do controlador PID

A fiação física representa apenas metade da batalha. O loop físico permanece completamente sem sentido sem o dimensionamento correto do software. Seu PID deve traduzir a corrente analógica bruta em uma variável de processo (PV) legível. Se você pular esta fase, o controlador não poderá executar cálculos matemáticos precisos.

Seleção do tipo de entrada

Os controladores geralmente apresentam entradas universais. Eles podem aceitar volts, miliamperes ou sinais diretos de termopar. Você deve garantir que os dip switches físicos do controlador estejam alinhados com as configurações do software. Defina ambos como "Corrente" (4-20mA). Nunca deixe-os configurados para “Tensão” (0-10V) ou “Termopar”. Alimentar 24 VCC através de uma entrada configurada para um termopar delicado destruirá o módulo instantaneamente.

Dimensionando o intervalo (matemática e lógica)

Você mapeia o sinal elétrico para unidades de engenharia do mundo real por meio de dois parâmetros principais.

• Escala Baixa (4mA): Define o valor mínimo absoluto do processo. Se o seu transdutor de pressão indicar 0 a 100 PSI, atribua 4 mA para ser igual a 0 PSI. Para um monitor de freezer, 4mA pode representar -50°C.

• Escala Alta (20mA): Corresponde ao valor máximo do processo. Usando os exemplos anteriores, 20mA equivale a 100 PSI ou 150°C. O controlador extrapola todos os valores perfeitamente intermediários.

• Lógica de quebra de sensor: Os loops de corrente oferecem uma enorme vantagem de segurança chamada “zero ativo”. 0mA indica uma falha física, não uma leitura de zero. Configure o comportamento do controlador para sinais abaixo de 3,8 mA. Esta condição deve disparar um alarme imediato. Ele deve desligar com segurança a saída de controle para evitar fugas do processo.

Erro comum: esquecer de combinar a escala alta do controlador com a faixa calibrada do transmissor. Se o sensor atingir o máximo de 500°C, mas o PID espera 1000°C, cada leitura exibirá exatamente metade da realidade.

Critérios de avaliação de hardware: escolhendo os componentes certos

Os engenheiros enfrentam constantemente ciclos de atualização. Ao substituir ou atualizar componentes de loop, você precisa de uma estrutura sólida para o estágio de decisão. Avalie o novo hardware com base estritamente na confiabilidade e na facilidade de integração. Não confie apenas em marcas conhecidas.

Isolamento Galvânico

Avalie sempre se as entradas analógicas PID se isolam da alimentação principal e das saídas digitais. O isolamento galvânico atua como um firewall invisível para a eletricidade. Os insumos não isolados permanecem altamente vulneráveis. Eles exigem isoladores de sinal externos caros para funcionar com segurança em instalações barulhentas. Gastar um pouco mais em um controlador isolado economiza horas de solução de problemas posteriormente.

Impedância de entrada (tensão de carga)

Cada dispositivo em um loop em série resiste ligeiramente à corrente. Esta resistência cria uma queda de tensão. Você deve garantir que a resistência total do circuito não exceda a capacidade máxima de acionamento do transmissor. Calcule a resistência total do fio mais o resistor interno do PID (geralmente 250 ohms). Uma fonte padrão de 24 VCC transmite cerca de 600 a 1000 ohms sem esforço. Se você conectar vários monitores em série, poderá atingir esse limite. Excedê-lo faz com que o sinal seja limitado artificialmente abaixo de 20mA.

Fator de forma e modularidade

Avalie suas necessidades futuras de expansão. Determine se o controlador suporta placas de E/S plug-and-play. Os controladores de entrada fixa funcionam perfeitamente para máquinas autônomas. No entanto, linhas de produção escaláveis ​​beneficiam de bases modulares. Você pode inserir uma nova placa de entrada analógica em um rack modular em segundos. Isso evita que você arranque todo o cérebro da máquina apenas para adicionar um sensor.

Solução de falhas comuns de implementação

Mesmo os designs perfeitos encontram a realidade. Os diagnósticos baseados na experiência separam os técnicos médios dos excelentes. Você deve rastrear logicamente uma falha quando o controlador PID lê um erro do sistema ou uma variável de processo imprecisa. Nunca adivinhe. Meça tudo sistematicamente.

O erro 0mA/loop aberto

Uma leitura de 0mA significa que a eletricidade parou de fluir totalmente. O controlador provavelmente emitirá um alarme de “Sensor Break” ou “Open Loop”.

• Causas: Você pode ter um fio quebrado em um conduíte. Você pode ter queimado o fusível interno do controlador. Alguém pode ter conectado o loop com polaridade invertida.

• A solução: pegue seu multímetro digital (DMM). Configure-o para medir corrente DC (mA). Quebre o loop em qualquer bloco terminal. Coloque as pontas de prova do medidor em série com o circuito. Se o seu medidor indicar 4-20mA, mas o controlador indicar zero, a entrada do controlador está inoperante. Se o medidor indicar 0mA, verifique primeiro a tensão da fonte de alimentação. Em seguida, verifique a polaridade.

O truque do resistor de 250 Ohm

Às vezes você herda hardware legado. Muitos controladores mais antigos aceitam apenas entradas de tensão de 1-5 VCC. Eles não possuem uma configuração dedicada de 4-20mA. Você não precisa jogá-los fora. Você pode usar um resistor simples de precisão de 250 ohms. Coloque este resistor diretamente nos terminais de entrada analógica positivo e negativo. A Lei de Ohm explica a mágica: Tensão = Corrente x Resistência (V = I x R). Um sinal de 4 mA (0,004 Amps) multiplicado por 250 ohms é igual a 1 Volt. Um sinal de 20 mA (0,020 Amps) equivale a 5 Volts. O controlador lê perfeitamente o loop de corrente como um sinal de 1-5 VCC.

Desvio de Sinal/Loops de Terra

Os loops terrestres agem como fantasmas parasitas em sistemas industriais. Eles ocorrem quando um circuito encontra vários caminhos para o aterramento. Diferentes pontos de aterramento apresentam potenciais de tensão ligeiramente diferentes. Isso força a corrente parasita através da sua blindagem de sinal.

Você identificará os loops de terra pelos seus sintomas. Suas leituras de temperatura irão subir e descer lentamente sem motivo. As medições parecerão erráticas ou barulhentas. A solução requer a verificação do aterramento de ponto único. Desconecte o fio blindado da extremidade do sensor. Deixe-o conectado somente no aterramento do painel do gabinete do controlador. Se os problemas persistirem, instale um isolador de sinal dedicado em trilho din. Isso interrompe fisicamente a continuidade elétrica ao passar os dados magnética ou opticamente.

Conclusão

Conectar um transmissor de 4–20 mA a um controlador PID determina a estabilidade geral do seu processo automatizado. Dominar essas configurações de fiação evita falhas catastróficas do sistema. Você protege ativos valiosos respeitando os limites de tensão e as barreiras de isolamento. Sempre verifique a documentação dos componentes para designações de terminais específicas. Garanta uma arquitetura de loop adequada antes de aplicar energia. Determine se uma configuração de 2 ou 4 fios se adapta à sua carga específica. Finalmente, realize um teste de simulação de corrente baixa/alta usando um calibrador de loop. Testar sinais antes de iniciar o controle de processo em tempo real garante um ambiente de automação seguro, preciso e altamente responsivo.

Perguntas frequentes

P: Posso conectar vários controladores PID a um único transmissor de 4-20 mA?

R: Sim, você pode conseguir isso conectando as entradas analógicas dos controladores em série. No entanto, você deve calcular a resistência total do circuito. Certifique-se de que a impedância de entrada combinada não exceda a capacidade de acionamento do transmissor. A queda excessiva de tensão corromperá as leituras de ponta.

P: O que acontece se eu conectar o loop de 4-20mA ao contrário (polaridade reversa)?

R: A maioria dos transmissores industriais modernos possui proteção integrada contra polaridade reversa. Eles simplesmente não ligam. Nenhuma fumaça aparecerá, mas o loop lerá exatamente 0mA no controlador. Virar os fios de volta para a orientação correta geralmente restaura a operação normal instantaneamente.

P: Por que usar 4-20mA em vez de 0-10V para um transmissor de temperatura?

R: Os loops de corrente permanecem altamente imunes ao ruído elétrico ambiente. Eles não sofrem degradação do sinal em cabos longos, como acontece com as quedas de tensão. Além disso, eles fornecem um “zero vivo” a 4mA. Isso sinaliza instantaneamente um fio quebrado ou sensor morto quando o sinal cai para 0mA.
