Como monitorar filtros HVAC com um transmissor de pressão diferencial

Para monitorar filtros HVAC com um transmissor DP , conecte a porta de alta pressão a uma tomada de pressão a montante do filtro e a porta de baixa pressão a uma torneira a jusante. O transmissor calcula continuamente a diferença entre essas duas pressões de ar. À medida que a poeira se acumula, a resistência do filtro – e geralmente a pressão diferencial – aumenta. Esse sinal pode ser exibido localmente, tendências em um sistema de automação predial ou usado para gerar alarmes de manutenção. O monitoramento confiável, entretanto, requer mais do que a instalação de dois tubos. O alcance do transmissor deve ser adequado ao filtro, as tomadas de pressão devem evitar locais turbulentos, a linha de base do filtro limpo deve ser registrada em um fluxo de ar definido e os limites de alarme devem refletir a resistência final do fabricante do filtro e as condições operacionais da AHU.

Principais conclusões

• Conecte a porta alta a montante e a porta baixa a jusante do filtro.

• Selecione a faixa DP a partir da queda de pressão do filtro limpo, da resistência final permitida e do fluxo de ar projetado – e não de um valor HVAC universal.

• Registre a linha de base do filtro limpo com um novo filtro, fluxo de ar estável, posição normal do amortecedor e uma velocidade conhecida do ventilador.

• A queda de pressão do filtro muda com o fluxo de ar e também com a carga de poeira. Os sistemas de velocidade variável precisam de uma lógica de alarme consciente do fluxo de ar ou da velocidade do ventilador.

• Resolução de baixa faixa, estabilidade zero, repetibilidade e desvio de longo prazo são geralmente mais importantes do que a precisão de 0,075% do nível de processo.

• Verifique a escala do transmissor, o tipo de entrada BAS, o limite de aviso, o limite de substituição, o atraso do alarme e o comportamento de reinicialização durante o comissionamento.

Por que a pressão diferencial revela a condição do filtro HVAC

Um filtro HVAC resiste ao fluxo de ar. A pressão estática a montante é maior que a pressão estática a jusante porque parte da pressão do ventilador é consumida na movimentação do ar através do meio filtrante. Um transmissor de pressão diferencial mede essa perda diretamente:

ΔP = P-a montante - P-a jusante

Se a derivação a montante medir 420 Pa e a derivação a jusante medir 260 Pa, a pressão diferencial do filtro é de 160 Pa. Numa conduta de retorno onde ambas as pressões são negativas, aplica-se a mesma lógica. Por exemplo, −100 Pa a montante e −250 Pa a jusante produzem uma queda positiva no filtro de 150 Pa:

ΔP = (−100 Pa) − (−250 Pa) = 150 Pa

À medida que as partículas ficam presas no filtro, a área de fluxo aberto diminui e a resistência normalmente aumenta. O monitoramento contínuo da pressão do filtro HVAC fornece, portanto, um sinal de manutenção baseado na condição, em vez de depender apenas de intervalos de substituição do calendário.

A pressão diferencial não é determinada apenas pela carga de poeira. Fluxo de ar, velocidade do ventilador, posição do amortecedor, velocidade facial do filtro, umidade e modo de operação do sistema podem alterar a leitura. Um filtro limpo com alto fluxo de ar pode apresentar maior queda de pressão do que um filtro carregado com fluxo de ar reduzido. É por isso que uma única medição sem contexto de ventilador ou fluxo de ar pode ser enganosa, especialmente em sistemas de volume de ar variável.

A estratégia de monitoramento mais forte combina o filtro DP com uma condição operacional definida. Uma AHU de volume constante pode muitas vezes usar um alarme fixo com base no fluxo de ar projetado. Uma AHU de velocidade variável pode precisar do BAS para avaliar a DP apenas acima de uma velocidade mínima do ventilador, comparar a leitura em um ponto operacional repetível ou usar vários valores de linha de base e de alarme para diferentes faixas de fluxo de ar.

Como monitorar filtros HVAC com um transmissor DP: componentes do sistema

Um circuito de monitoramento completo inclui o caminho do ar, conexões pneumáticas, transmissor, fiação e lógica de controle. Cada peça pode apresentar erros se for instalada incorretamente.

Layout do sistema: O ar flui pela torneira de pressão a montante, através do filtro e pela torneira de pressão a jusante. A tubulação transporta os dois sinais de pressão estática para o transmissor. O transmissor converte a diferença de pressão em um sinal analógico ou digital para o BAS ou controlador local.

Um sensor de pressão diferencial de filtro de ar não precisa de fluxo de ar contínuo através de seus tubos. Precisa de pressão estática representativa em cada torneira. A geometria e a localização da tomada de pressão devem limitar a entrada de poeira, evitando ao mesmo tempo uma restrição que atrase a resposta ou fique bloqueada.

Como selecionar o transmissor de pressão diferencial de filtro HVAC correto

Comece com os dados do filtro e da AHU e, em seguida, combine o transmissor. Um transmissor de pressão diferencial de filtro HVAC com uma faixa desnecessariamente ampla pode parecer mais seguro, mas reduz a mudança útil de sinal disponível entre um filtro limpo e seu ponto de substituição.

Meio de medição

Para HPM310 e HPM311, o meio especificado é gás seco, limpo e não corrosivo; eles não podem medir líquidos. Isso corresponde a muitas aplicações de pressão de ventilação, mas a tubulação de pressão não deve coletar condensado, solução de limpeza, névoa de óleo ou gotas de água. Um fluxo de exaustão altamente contaminado pode exigir um arranjo de detecção diferente ou proteção adicional.

A torneira a montante fica no lado empoeirado do filtro. Posicione a torneira e a tubulação de forma que a poeira não flua continuamente em direção ao transmissor e inclua a inspeção da torneira no procedimento de manutenção. Uma torneira a montante bloqueada pode criar uma leitura falsa baixa que se parece com um filtro limpo.

Faixa de pressão

Escolha o intervalo entre três valores:

1. A queda de pressão inicial do filtro limpo no fluxo de ar projetado

2. A resistência final permitida pelo fabricante do filtro no fluxo de ar relevante

3. A pressão diferencial mais alta esperada durante operação normal e anormal credível

O valor superior da faixa deve exceder o alarme pretendido ou o ponto de substituição com uma margem razoável, mas não deve ser muitas vezes maior sem uma necessidade clara. Por exemplo, um transmissor de 0–100 kPa está tecnicamente dentro do alcance de 300 Pa, mas usa apenas 0,3% de sua amplitude e não corresponde a essa medição.

Não copie uma gama de outra AHU apenas porque as dimensões do filtro são semelhantes. Classe de filtro, meio, área frontal, fluxo de ar, número de estágios, disposição da bobina e controle do ventilador podem alterar o DP operacional.

Precisão e Resolução

O monitoramento do filtro normalmente precisa de uma discriminação confiável entre uma linha de base limpa, uma restrição em desenvolvimento e um limite de substituição. Resolução de faixa baixa, estabilidade zero, repetibilidade e desvio de longo prazo são, portanto, mais importantes do que uma porcentagem de precisão de título muito baixa projetada para vazão industrial ou medição de nível de tanque fechado.

Um sensor de pressão de filtro sujo deve fornecer mudança de sinal suficiente em toda a faixa útil do filtro para que o controlador apresente tendência de carga gradual. A precisão também deve ser considerada juntamente com a precisão de entrada do BAS e o deslocamento zero da posição de montagem ou temperatura.

Sinal de saída

Selecione a saída que o BAS ou controlador pode aceitar:

Para AHUs distribuídas com rotas de cabos longas, 4–20 mA costuma ser prático. A saída de tensão pode ser conveniente em um painel de controle local. O RS485 pode reduzir os requisitos de entrada analógica, mas acrescenta responsabilidades de configuração de comunicação e solução de problemas.

Display local e configuração de campo

O HPM310 oferece saídas de 4–20 mA, tensão ou RS485 e uma função de zero manual. Seu invólucro compacto e conexões de pressão farpadas de Ø8 mm permitem medições simples de dutos e ventilação.

O HPM311 oferece saída de 4–20 mA ou tensão, além de um display LED ou LCD, configuração de faixa de campo e redefinição do valor de pressão. Um display local é útil quando os técnicos precisam comparar o valor BAS com o transmissor durante o comissionamento ou manutenção. A configuração de campo é valiosa em projetos com vários bancos de filtros, desde que cada alteração de faixa também seja atualizada no registro de escalonamento e comissionamento do BAS.

Onde instalar as torneiras de pressão

Boas tomadas de pressão medem a pressão estática representativa sem serem dominadas pela velocidade ou turbulência do ar local. As duas derivações devem isolar a perda de pressão do filtro em vez de incluir quedas de pressão não relacionadas de bobinas, amortecedores ou outros componentes.

Torneira de alta pressão a montante

Instale a torneira a montante antes do filtro e conecte-a à porta H. A torneira deve estar suficientemente longe da face do filtro e de perturbações próximas para representar a pressão que entra no banco de filtros. Evite locais onde a sujeira possa impactar diretamente e bloquear a abertura.

“Alta pressão” significa a maior das duas pressões medidas; isso não significa necessariamente pressão positiva em relação à sala. Numa secção de retorno de ar negativo, o lado a montante pode simplesmente ser menos negativo que o lado a jusante.

Torneira de baixa pressão a jusante

Instale a torneira a jusante após o filtro e conecte-a à porta L. Coloque-o antes do próximo componente se o objetivo for isolar a resistência do filtro. Uma torneira colocada após uma bobina de resfriamento, atenuador de som ou amortecedor faria com que o transmissor medisse a perda combinada de vários componentes.

Para bancos de filtros de vários estágios, decida se o projeto precisa de queda de pressão total em todos os estágios ou de dados de condição separados para cada estágio. Os locais de torneira devem corresponder a essa decisão.

Evitando turbulência perto de ventiladores, amortecedores e curvas

Ventiladores, cotovelos, amortecedores, transições e mudanças abruptas de dutos criam campos de pressão não uniformes. Uma torneira colocada em um jato de alta velocidade ou zona de recirculação pode produzir uma leitura ruidosa ou tendenciosa. Use seções de duto retas e estáveis ​​sempre que for prático e siga as orientações de localização da torneira da AHU ou do projetista do duto.

Se a leitura flutuar, não adicione imediatamente amortecimento eletrônico pesado. Primeiro verifique a posição da torneira, tubos soltos, instabilidade do ventilador e movimento do amortecedor. O amortecimento excessivo pode ocultar alterações reais e retardar a resposta do alarme sem corrigir a fonte do ruído.

Como conectar a tubulação de pressão

A tubulação correta é fundamental para a instalação do transmissor de pressão diferencial . Um sensor preciso não pode compensar linhas de pressão invertidas, com vazamento, bloqueadas ou cheias de água.

• Conecte a torneira a montante a H e a torneira a jusante a L . Tubos invertidos normalmente produzem uma leitura negativa em uma aplicação de filtro unidirecional.

• Use tubulação com o diâmetro interno correto para as conexões do transmissor. O HPM310 utiliza bicos farpados de Ø8 mm.

• Empurre a tubulação totalmente em cada conexão e apoie-a para que a vibração ou o trabalho de manutenção não possam soltá-la.

• Evite dobras apertadas, dobras, esmagamentos e contato com bordas afiadas de chapas metálicas.

• Mantenha os comprimentos dos tubos dos lados superior e inferior tão semelhantes e tão curtos quanto possível para suportar uma resposta comparável.

• Direcione a tubulação para evitar pontos baixos onde a condensação possa se acumular. Não permita que o líquido alcance um transmissor especificado apenas para gás seco.

• Identifique ambos os tubos nas torneiras e no transmissor.

• Monte o transmissor onde os técnicos possam acessar a função zero, o display, os terminais e a tubulação sem perturbar outros equipamentos.

Antes de zerar, remova o diferencial do processo equalizando as portas de acordo com o procedimento do transmissor. Desconectar ambos os tubos e expor ambas as portas à mesma pressão estável é um método comum quando permitido. Nunca aplique sucção ou pressão com a boca; umidade e pressão descontrolada podem contaminar ou ultrapassar o limite de um sensor de baixa pressão.

Como conectar o transmissor a um BAS

Use o diagrama de fiação do transmissor e as instruções da placa de entrada BAS. Confirme a tensão de alimentação, a polaridade, o tipo de sinal, o aterramento da blindagem, a resistência de entrada e se a entrada analógica compartilha uma referência comum com outros dispositivos.

Para um transmissor linear de 4–20 mA, converta a corrente do circuito em pressão diferencial com:

DP = LRV + [(I - 4 mA) / 16 mA] × (URV - LRV)

Onde:

• DP é a pressão diferencial calculada

• I é a corrente de loop medida

• LRV é o valor da faixa inferior

• URV é o valor da faixa superior

Para uma faixa de 0–500 Pa, a relação ideal é:

A 14,4mA:

DP = 0 + [(14,4 - 4) / 16] × 500 = 325 Pa

Para um monitoramento confiável da queda de pressão do filtro , o alcance do transmissor e a escala BAS devem corresponder exatamente. Se o transmissor for alterado de 0–500 Pa para 0–1.000 Pa, mas o BAS permanecer dimensionado para 0–500 Pa, a pressão exibida será metade do valor correto.

Um ponto BAS deve incluir unidades de engenharia, faixa, tipo de entrada, status normal, limites de alarme, atraso, histerese ou condições de reinicialização e comportamento de falha do sensor. Valores abaixo da faixa normal de 4 mA devem ser interpretados de acordo com a documentação do transmissor e do controlador, em vez de serem tratados automaticamente como pressão negativa válida.

Estabelecendo uma linha de base de filtro limpo

A linha de base do filtro limpo é a referência para tendências posteriores de queda de pressão do filtro HVAC . Registre-o somente após a verificação da instalação pneumática e elétrica.

Use as seguintes condições:

• Um filtro novo e corretamente instalado do tipo e tamanho especificados

• Projetar fluxo de ar ou outro fluxo de ar de referência claramente documentado

• Posições normais dos amortecedores

• Ventilador estável e operação do sistema

• A mesma velocidade do ventilador usada para comparações futuras

• Condições operacionais secas e representativas

• Zero do transmissor confirmado e escala BAS

Registre a identificação do filtro, data de instalação, leitura de DP, referência de fluxo de ar ou velocidade do ventilador, estado do amortecedor, alcance do transmissor e condições de teste. Se a AHU operar em diversas velocidades repetíveis, registre uma linha de base limpa em cada ponto operacional importante. Essas linhas de base permitem que a equipe de manutenção distinga a carga do filtro de uma mudança esperada relacionada à velocidade.

Uma linha de base também é útil após a substituição do filtro. Se a nova leitura permanecer muito superior ao valor de limpeza original no mesmo fluxo de ar, investigue a instalação incorreta do filtro, um modelo de filtro diferente, serpentinas bloqueadas, amortecedores fechados, obstrução da torneira ou problemas na tubulação antes de aceitar o resultado.

Como definir limites de aviso e alarme

Não existe uma queda de pressão normal ou valor de alarme único para cada filtro HVAC. Os limites devem vir do filtro e do design do sistema, não de um número copiado.

Análise:

• Filtre a resistência inicial e final do fabricante no fluxo de ar relevante

• Documentação de projeto da AHU

• Capacidade do ventilador e pressão estática disponível

• Linha de base medida do filtro limpo

• Fluxo de ar real ou condição de velocidade do ventilador repetível

• Requisitos operacionais do edifício

• Consequências da redução do fluxo de ar, aumento do uso de energia ou perda de controle de pressão

Uma estratégia de dois níveis é muitas vezes mais útil do que um alarme:

• Nível de aviso: Indica que o carregamento está em andamento e a manutenção deve inspecionar ou programar a substituição.

• Nível de substituição: Indica que foi atingida a resistência final ou limite operacional definido pelo projeto.

A advertência não é necessariamente uma percentagem fixa do limite de substituição. Defina-o com antecedência suficiente para corresponder ao prazo de manutenção sem criar alarmes incômodos repetidos. Adicione um atraso de tempo adequado e um diferencial de redefinição para que as partidas do ventilador, os movimentos dos amortecedores ou as rajadas breves não acionem um alarme persistente do filtro BAS.

Ventiladores de velocidade variável precisam de lógica adicional. Um filtro carregado pode não atingir um alarme fixo de DP alto enquanto o ventilador estiver operando com fluxo de ar reduzido. O BAS pode qualificar o alarme pela velocidade do ventilador ou fluxo de ar, avaliar DP em um ponto operacional repetível ou usar limites diferentes em faixas de velocidade definidas. Os dados de tendências devem ser revisados ​​juntamente com o comando do ventilador e o fluxo de ar, sempre que disponíveis.

Procedimento de comissionamento passo a passo

Utilize a seguinte sequência para um novo ponto de monitorização do filtro AHU :

1. Confirme o intervalo e a saída. Verifique o modelo, amplitude DP, unidade de engenharia, saída, fornecimento, precisão e entrada BAS.

2. Instale torneiras de pressão. Confirme a direção do fluxo de ar e localize as torneiras imediatamente no estágio de filtro pretendido, sem incluir componentes não relacionados.

3. Conecte a tubulação H/L. A montante vai para H; a jusante vai para L. Inspecione quanto a vazamentos, dobras, bloqueios e coletores de água.

4. Fiação elétrica completa. Verifique a polaridade, blindagem, tipo de entrada, resistência do circuito, aterramento e configurações de comunicação quando aplicável.

5. Zere o transmissor. Equalize ambas as portas de pressão sob condições estáveis ​​e execute o procedimento de zero aprovado.

6. Ligue o ventilador. Leve a AHU para o fluxo de ar de base definido, velocidade do ventilador e posições do amortecedor.

7. Grave DP de filtro limpo. Confirme se a leitura é positiva, estável e plausível para o filtro instalado.

8. Verifique a escala BAS. Compare a exibição local, a corrente de loop ou valor digital e a exibição BAS em um ou mais pontos de teste.

9. Configurar aviso e alarme. Aplique limites específicos do projeto, atrasos, lógica de redefinição, qualificação do status do ventilador e mensagens do operador.

10. Documente os resultados. Registre faixa esquerda, zero, linha de base, configurações de alarme, dados de filtro, condição do ventilador, equipamento de teste, data e técnico.

Teste o caminho do alarme em vez de apenas inserir um ponto de ajuste. Use um método de simulação seguro aprovado para o projeto para confirmar se o BAS recebe o valor esperado, aplica o atraso, exibe a mensagem correta e reinicia ou trava conforme pretendido.

Problemas comuns e solução de problemas

Mudanças repentinas podem fornecer diagnósticos úteis. Um aumento acentuado de DP pode indicar carregamento rápido, meio filtrante úmido ou alteração no fluxo de ar. Uma queda acentuada pode indicar um filtro rasgado ou ausente, vazamento de bypass, tubo desconectado, ventilador com falha ou torneira de pressão bloqueada. Uma estratégia de detecção de filtro HVAC obstruído deve, portanto, usar tendências e contexto operacional, e não apenas um único limite alto.

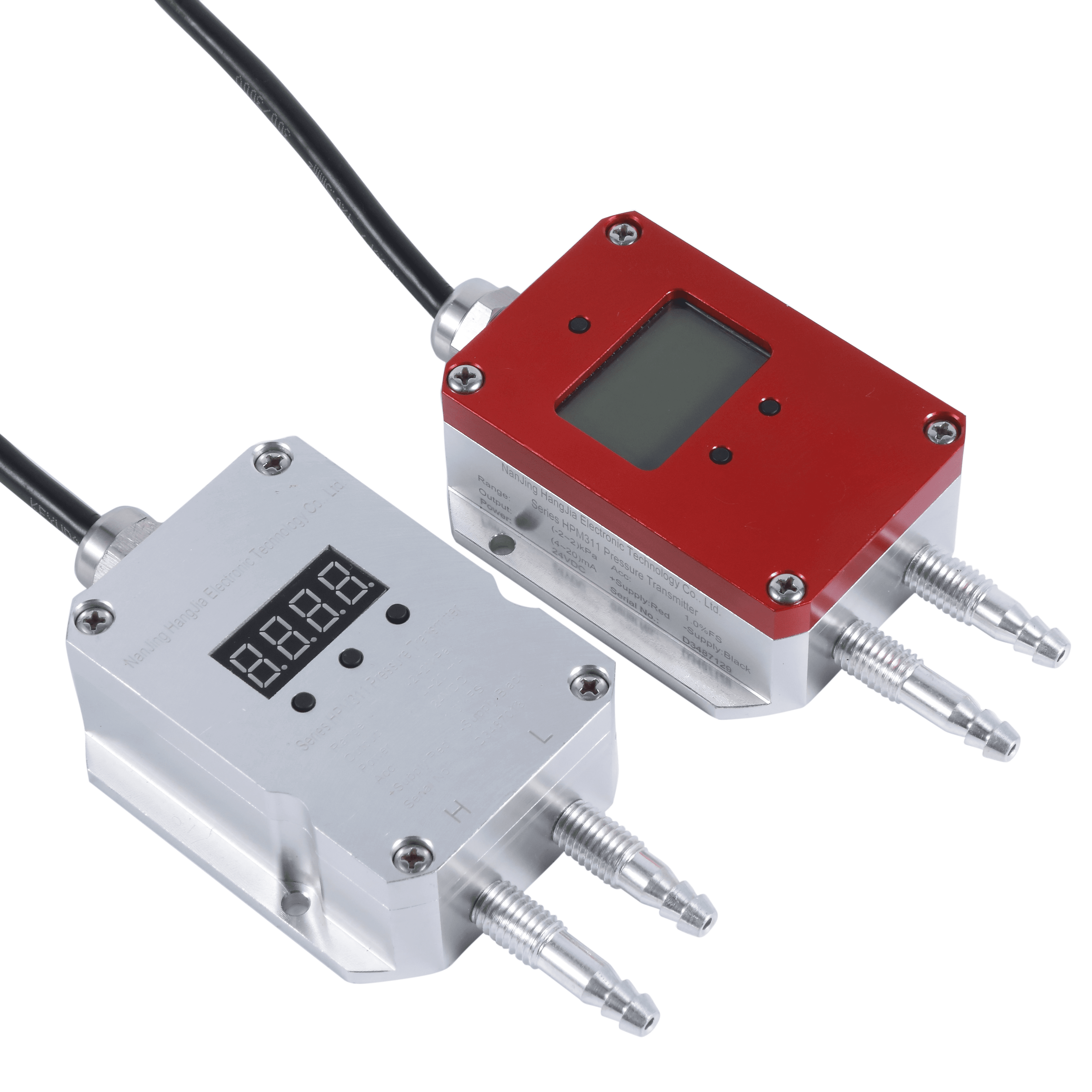

HPM310 vs HPM311 para monitoramento de filtro

Nanjing Hangjia Electronic Technology Co., Ltd. (HIGHJOIN) fornece ambos os modelos para medição de gases secos, limpos e não corrosivos. Nenhum dos modelos se destina a medir líquidos, portanto a instalação da tubulação e da torneira deve evitar que o condensado alcance o caminho de detecção.

As faixas do HPM310 estão listadas de 0–100 Pa a 0–100 kPa, com faixas bidirecionais disponíveis. As faixas do HPM311 estão listadas de 0–200 Pa a 0–100 kPa, incluindo configurações negativas ou bidirecionais. A precisão varia de acordo com a faixa de trabalho em ambas as famílias, portanto, confirme a extensão e a especificação solicitadas em vez de selecionar o máximo da família.

Escolha o HPM310 quando RS485, montagem compacta ou sua flexibilidade de saída for a prioridade. Escolha o HPM311 quando os técnicos se beneficiarem de um display local e configuração de campo. Em ambos os casos, a decisão mais importante é selecionar uma faixa que torne a troca do filtro limpo para carregado claramente visível.

Conclusão

O monitoramento eficaz do filtro começa com um arranjo pneumático simples: pressão a montante para H, pressão a jusante para L e um transmissor com alcance correto medindo a diferença. O sistema se torna confiável somente quando tomadas de pressão, tubulação, fiação, escala BAS, dados de linha de base e lógica de alarme são tratados como um único circuito de medição.

Grave DP de filtro limpo em um fluxo de ar e velocidade do ventilador definidos. Defina limites de aviso e substituição com base na resistência publicada do filtro, no design da AHU, na capacidade do ventilador e nos requisitos de construção. Para sistemas de velocidade variável, qualifique o alarme com informações sobre fluxo de ar ou velocidade do ventilador para que o fluxo de ar reduzido não esconda um filtro carregado. O HPM310 é adequado para instalações compactas com múltiplas saídas, enquanto o HPM311 adiciona display local e configuração de campo para projetos de AHU orientados para manutenção.

Perguntas frequentes

O que é uma queda de pressão normal em um filtro HVAC?

Não existe um valor normal universal. A queda de pressão inicial e final depende do tipo de filtro, dimensões, eficiência, velocidade facial, fluxo de ar e projeto do sistema. Use os dados do fabricante do filtro no fluxo de ar relevante e confirme a linha de base limpa após a instalação.

Onde as portas de alta e baixa pressão devem ser instaladas?

Conecte a porta alta a uma torneira de pressão estática imediatamente a montante do filtro e a porta baixa a uma torneira imediatamente a jusante. Coloque ambas as torneiras longe de ventiladores, amortecedores, curvas, jatos de alta velocidade e outros componentes cuja perda de pressão não deva ser incluída.

Como você seleciona o alcance correto do transmissor?

Comece com a queda inicial do filtro limpo e a resistência final permitida no fluxo de ar projetado. Selecione um intervalo que cubra o limite de substituição e excursões operacionais confiáveis ​​com margem razoável, enquanto mantém a mudança útil de limpo para carregado grande o suficiente para uma tendência estável.

Quando o alarme de filtro sujo deve ser acionado?

Acione-o no limite definido pelo projeto com base na resistência final do filtro, no design da AHU, na capacidade do ventilador, no fluxo de ar e nos requisitos operacionais. Um aviso mais um alarme de substituição mais alto geralmente suporta um melhor planejamento de manutenção do que um limite fixo genérico.

Por que a pressão diferencial do filtro muda com a velocidade do ventilador?

Uma velocidade mais alta do ventilador geralmente aumenta o fluxo de ar e a queda de pressão através do filtro. A velocidade mais baixa reduz ambos. A carga do filtro e o fluxo de ar, portanto, afetam o DP juntos, e é por isso que as comparações e os alarmes devem usar um ponto operacional consistente ou uma lógica de reconhecimento da velocidade do ventilador.

Um transmissor pode monitorar vários estágios de filtro?

Um transmissor pode medir a queda de pressão total em um banco completo de múltiplos estágios, colocando suas tomadas antes do primeiro estágio e depois do último. Ele não consegue identificar qual estágio está carregado. Pares de derivações e transmissores separados, ou um arranjo multicanal adequado, são necessários para o monitoramento da condição de estágio individual.
