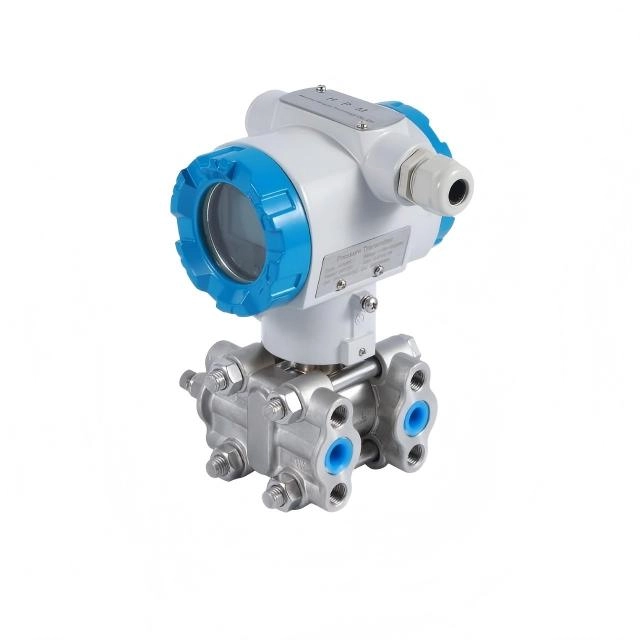

O que significa precisão de 0,075% para um transmissor de pressão diferencial?

Erro máximo de referência = amplitude total × 0,00075

Quando um transmissor de pressão diferencial é especificado com precisão de 0,075% FS, seu erro de referência máximo é normalmente mais ou menos 0,075% da amplitude total declarada sob condições de referência definidas. Para uma faixa de 0 a 100 kPa, o cálculo é 100 kPa × 0,00075 = 0,075 kPa, portanto o erro de referência é de ±75 Pa. Não é automaticamente 0,075% da pressão que está sendo medida naquele momento. Esta distinção é importante porque o mesmo ±75 Pa representa 0,075% de uma amplitude de 100 kPa, mas 0,75% de uma leitura de 10 kPa. Antes de comparar transmissores, confirme o que o fabricante entende por escala completa, se a especificação se aplica ao URL do sensor ou ao intervalo configurado e quais componentes de erro estão incluídos.

Principais conclusões

• Uma especificação FS de 0,075% normalmente significa um erro de referência máximo de ±0,00075 multiplicado pela amplitude definida.

• Para um transmissor de 0–100 kPa, 0,075% FS equivale a ±75 Pa.

• A porcentagem da escala completa não é igual à porcentagem da leitura atual.

• A "precisão" pode incluir linearidade, histerese e repetibilidade, enquanto os efeitos de temperatura, efeitos de pressão estática, desvio de longo prazo e erros de saída podem ser especificados separadamente.

• O Turndown pode gerar um erro fixo muito maior como uma porcentagem do intervalo de trabalho configurado.

• A menor precisão do título é útil somente quando a faixa de pressão, instalação, calibração e aplicação também a suportam.

O que significa precisão de 0,075%?

A notação “0,075% FS” expressa o erro como uma porcentagem do fundo de escala ou amplitude do fundo de escala. Converter a porcentagem em decimal dá 0,00075. Multiplique esse número pela amplitude definida na folha de dados para obter o erro máximo de referência em unidades de engenharia.

Por exemplo, se o intervalo especificado for 40 kPa:

40 kPa × 0,00075 = 0,03 kPa = 30 Pa

Como o erro de medição pode ser positivo ou negativo, o resultado é escrito como ±30 Pa . A uma pressão diferencial ideal de 20 kPa, um instrumento operando dentro deste limite de precisão de referência poderia indicar de 19,970 a 20,030 kPa sob as condições de referência declaradas.

A porcentagem geralmente não segue a leitura atual. Um instrumento de escala completa de 40 kPa ainda possui uma faixa de erro de referência de ±30 Pa em uma medição de 5 kPa se sua especificação for estritamente 0,075% FS. Em relação à leitura de 5 kPa, ±30 Pa é ±0,6%. É por isso que a precisão da porcentagem de amplitude se torna cada vez mais importante no limite inferior de uma faixa.

Também é importante distinguir a precisão padrão de uma configuração opcional de alta precisão. Um modelo pode ser fornecido com ±0,1% FS por padrão e oferecer ±0,075% FS como opção. Outro modelo pode atingir ±0,075% FS apenas para faixas específicas, enquanto sua faixa mais baixa carrega um valor diferente. O código de pedido e a tabela da folha de dados específica da linha — e não o título da família de produtos — determinam o que será entregue.

Exemplos de cálculo de precisão de 0,075%

Os exemplos a seguir pressupõem que o fabricante define a precisão como ±0,075% da amplitude total listada. Eles não incluem efeitos de temperatura, pressão estática, instalação, desvio ou sistema de calibração.

O mesmo método funciona para qualquer unidade de engenharia. Para uma faixa de 0 a 250 mbar, o erro máximo de referência seria 250 mbar × 0,00075 = ±0,1875 mbar. Mantenha a entrada e o resultado em unidades consistentes.

Para um intervalo bidirecional, calcule o intervalo em vez de usar apenas o ponto final positivo. Uma faixa de −100 a +100 kPa tem uma amplitude de 200 kPa. A 0,075% do span, seu erro máximo de referência é, portanto:

200 kPa × 0,00075 = ±0,15 kPa = ±150 Pa

Este exemplo bipolar é uma fonte comum de subestimação. Usar 100 kPa como “escala completa” ignoraria metade do intervalo calibrado.

0,075% é baseado em escala completa, amplitude ou leitura?

Não há resposta segura sem ler a declaração de precisão exata. As planilhas de dados de instrumentação usam vários termos relacionados e o cálculo pode mudar substancialmente dependendo de qual termo aparece na fórmula.

Escala completa (FS) geralmente significa a faixa completa de medição declarada para o instrumento. Para uma faixa de 0 a 100 kPa, a amplitude total da escala é normalmente de 100 kPa. Para uma faixa de −25 a +25 kPa, é 50 kPa. No entanto, alguns fabricantes usam “escala total”, “saída em escala total” e “span” de maneira diferente, portanto a seção de definição da folha de dados tem prioridade.

Span é a diferença entre o valor da faixa superior e o valor da faixa inferior:

Span = URV - LRV

Um transmissor calibrado de 20 a 100 kPa possui, portanto, um intervalo de 80 kPa, embora seu valor superior seja 100 kPa.

URL , ou limite superior de intervalo, é o limite de medição mais alto suportado por uma cápsula de sensor ou código de intervalo específico. Descreve a capacidade do sensor, não necessariamente a faixa operacional configurada. Um transmissor com URL de 100 kPa pode ser calibrado para 0–10 kPa, produzindo uma redução de 10:1.

A amplitude calibrada é o intervalo de medição configurado entre o valor da faixa inferior e o valor da faixa superior. Para uma saída de 4–20 mA configurada como 0–10 kPa, o intervalo calibrado é de 10 kPa, mesmo que o URL do sensor seja de 100 kPa.

Porcentagem de alterações de leitura com o valor medido. Se uma especificação fosse de ±0,075% de leitura, o erro em uma leitura de 10 kPa seria de ±7,5 Pa, enquanto em 100 kPa seria de ±75 Pa. Por outro lado, ±0,075% de uma amplitude completa de escala de 100 kPa permanece ±75 Pa em toda a faixa.

Algumas especificações de transmissores inteligentes usam uma fórmula que combina uma porcentagem base com um termo URL-to-span. Outros citam uma porcentagem da amplitude calibrada apenas dentro de uma abertura especificada. Portanto, não compare duas afirmações de "0,075%" antes de verificar a base de referência, os limites do intervalo, as condições de redução e incluir termos de erro em ambas as planilhas de dados.

O que está incluído em uma especificação de precisão?

"Precisão" costuma ser uma abreviação de precisão de referência, mas não existe uma lista universal de efeitos incluídos. Muitas especificações de transmissores combinam linearidade, histerese e repetibilidade baseadas em terminais sob condições de referência definidas. As configurações de zero e span podem ser tratadas separadamente, e os efeitos ambientais ou de instalação são comumente listados em outras seções.

Linearidade

A linearidade descreve o quão próximo a saída do transmissor segue a relação linear ideal entre a pressão diferencial e a saída. Um erro de linearidade pode ser pequeno perto dos pontos de calibração e ainda maior entre eles. As planilhas de dados podem calculá-lo usando linearidade independente, linha reta de melhor ajuste ou métodos baseados em terminal; esses métodos podem produzir resultados numéricos diferentes.

Histerese

Histerese é a diferença na saída quando o mesmo ponto de pressão é aproximado nas direções crescente e decrescente. Por exemplo, o valor indicado a 50 kPa pode diferir ligeiramente dependendo se a pressão foi aumentada de 25 kPa ou reduzida de 75 kPa. É por isso que um teste de verificação adequado inclui ciclos de pressão ascendentes e descendentes.

Repetibilidade

A repetibilidade é a capacidade do instrumento de retornar a mesma saída quando a mesma entrada é aplicada repetidamente sob condições inalteradas. Uma boa repetibilidade é essencial para um controlo estável e tendências fiáveis, mas não prova que o resultado esteja próximo do verdadeiro valor de referência. Um instrumento pode repetir um valor tendencioso de forma consistente.

Erro de zero e intervalo

O erro zero desloca toda a curva de produção para cima ou para baixo. O erro de amplitude altera a inclinação entre os pontos inferior e superior da faixa. A posição de montagem, a operação do coletor, o ciclo de pressão e as condições de comissionamento podem introduzir ou revelar esses erros. Um ajuste de zero pode corrigir um deslocamento, mas não pode compensar toda não-linearidade, efeito de temperatura ou efeito de pressão estática.

A precisão de referência deve, portanto, ser tratada como parte de um orçamento de incerteza e não como uma promessa de que cada leitura instalada permanecerá dentro de ±0,075% sob todas as condições operacionais. Verifique se a especificação inclui apenas o elemento sensor, a saída do terminal, a saída digital ou o caminho completo do sinal analógico. A conversão analógico-digital, a conversão digital-analógico e a precisão da entrada do sistema de controle podem aumentar ainda mais a incerteza.

Precisão de referência versus erro total instalado

A precisão de referência é normalmente estabelecida sob condições controladas: temperatura ambiente definida, fonte de alimentação estável, montagem especificada, pressão estática limitada e uma fonte de referência calibrada. O erro total instalado reflete o que acontece no processo real. Pode ser maior porque inclui efeitos além do teste de precisão de referência de laboratório.

Os principais contribuidores incluem:

• Temperatura ambiente e de processo: A eletrônica, os diafragmas de detecção, o fluido de enchimento, os capilares e as linhas de impulso podem responder às mudanças de temperatura. A faixa de temperatura compensada de um transmissor e a especificação separada do efeito térmico são, portanto, importantes.

• Pressão de linha estática: A alta pressão comum em ambos os lados de um sensor DP pode mudar zero ou span mesmo quando a pressão diferencial é pequena.

• Desvio de longo prazo: As características eletrônicas e do sensor podem mudar gradualmente entre os intervalos de calibração.

• Turndown: Se o erro estiver vinculado ao URL do sensor ou a um intervalo fixo, a redução do intervalo configurado aumenta o erro como uma porcentagem do intervalo de trabalho.

• Instalação da linha de impulso: comprimentos de linha desiguais, gás preso no serviço de líquido, alturas de líquido no serviço de gás, entupimentos, vazamentos e diferenças de temperatura podem criar falsa pressão diferencial.

• Mudança zero: Orientação de montagem, vedações remotas, pernas úmidas desiguais e aplicação de pressão estática podem mover o ponto zero.

• Incerteza do equipamento de calibração: O controlador de pressão, o padrão de referência, o medidor elétrico, as conexões e o procedimento de teste devem ser mais capazes do que o transmissor que está sendo avaliado.

Um orçamento de erro prático também deve considerar o dispositivo de saída e de recepção. Para um loop de 4–20 mA, inclua o desempenho da saída analógica do transmissor e a incerteza da placa de entrada do PLC ou DCS quando estes ainda não estiverem incluídos. Para uma leitura digital HART, confirme se a precisão de referência declarada se aplica à variável de processo digital, à saída analógica ou a ambas.

A questão não é que um instrumento de 0,075% tenha um desempenho ruim em campo. É que selecionar um sensor preciso é apenas uma etapa. A seleção correta da faixa, instalação, equalização, gerenciamento de temperatura, comissionamento e verificação periódica são o que permite que a aplicação se beneficie dessa precisão.

Como a pressão estática afeta a medição diferencial

A pressão diferencial é a diferença entre a pressão aplicada à porta de alta pressão e a pressão aplicada à porta de baixa pressão:

DP = P-alto − P-baixo

Em uma aplicação de alta pressão estática, ambas as portas podem ser expostas a uma pressão comum muito grande, embora a diferença entre elas seja pequena. Suponha que o lado alto seja 10,010 MPa e o lado baixo seja 10,000 MPa. O transmissor deve resolver uma pressão diferencial de apenas 10 kPa enquanto ambos os lados de detecção estão próximos de 10 MPa. A pressão comum é 1.000 vezes o sinal diferencial.

Qualquer incompatibilidade na resposta do diafragma, na estrutura mecânica, no comportamento do fluido de enchimento ou na resposta da ponte do sensor pode converter parte dessa pressão comum em um sinal DP aparente. Isso é chamado de efeito de pressão estática. Pode aparecer como uma mudança de zero, uma mudança de amplitude ou ambos. A pressão estática máxima permitida informa se o dispositivo pode sobreviver à condição; por si só, não indica quão pequena será a mudança na medição.

Um transmissor de pressão diferencial de silício monocristalino com compensação integrada de pressão estática e temperatura foi projetado para esta exigente estrutura de medição. Mesmo assim, os engenheiros devem comparar três itens separados da folha de dados: pressão estática permitida, efeito zero da pressão estática e efeito span da pressão estática. A seleção do coletor, linhas de impulso balanceadas, conexões sem vazamentos e zeramento na pressão estática operacional também podem ser necessários.

Alta pressão estática com pequeno DP aparece em fluxo de orifício, sistemas de filtros pressurizados, nível de recipiente fechado e certas medições de bombas ou tubulações. Nessas aplicações, um número básico de precisão de referência ambiental não é suficiente para a seleção do modelo.

O Turndown altera a precisão efetiva?

Turndown é a relação entre a faixa disponível de um sensor e a amplitude configurada. Um transmissor inteligente com limite superior de faixa de 100 kPa configurado para 0–10 kPa está operando com abertura de 10:1. Se a sua precisão efetiva muda depende da equação do fabricante.

Considere duas especificações possíveis para esse transmissor:

1. Se a precisão for de ±0,075% do URL de 100 kPa , o erro absoluto será de ±75 Pa. Em relação ao intervalo de 10 kPa configurado, isso se tornará ±0,75% do intervalo.

2. Se a precisão for de ±0,075% da amplitude calibrada de 10 kPa , o erro absoluto será de ±7,5 Pa.

Ambos os exemplos podem ser descritos casualmente como “precisão de 0,075%”, mas seu desempenho na faixa configurada difere por um fator de dez. Algumas especificações reais ficam entre esses exemplos, adicionando um multiplicador de URL/span após um limite de abertura declarado.

A redução não necessariamente danifica ou desestabiliza o transmissor. Ele muda a forma como um erro fixo ou relacionado ao URL se compara ao período de trabalho menor. Para obter o melhor desempenho de medição, selecione a faixa do sensor de modo que a operação normal utilize uma parte significativa da amplitude, mantendo ao mesmo tempo a margem adequada para desvios do processo e sobrepressão.

Quando vale a pena pagar pela precisão de 0,075%?

Uma maior precisão de referência é mais valiosa quando um pequeno erro de pressão produz um erro significativo na vazão, nível, equilíbrio de massa, qualidade do produto, uso de energia ou estabilidade do controle.

As aplicações típicas incluem:

• Medição de fluxo de orifício: DP é convertido em fluxo usando uma relação de raiz quadrada. A precisão do transmissor, a seleção da faixa, a incerteza do elemento primário, os dados de densidade e a instalação influenciam o resultado final do fluxo.

• Custódia ou fluxo crítico do processo: Quando permitido pela norma vigente e pelo procedimento comercial, a menor incerteza do transmissor pode suportar um orçamento geral de medição mais restrito. O sistema de medição completo ainda requer projeto, verificação e rastreabilidade adequados.

• Medição de nível de tanque fechado: O transmissor subtrai a pressão do espaço de vapor da pressão do líquido. Pequenos erros de DP podem se tornar erros de nível significativos, especialmente com fluidos de baixa densidade ou intervalos de nível estreitos.

• Alta pressão estática com pequeno DP: Forte rejeição de modo comum e compensação de pressão estática podem ser tão importantes quanto a precisão de referência.

• Controle rigoroso do processo: Medições estáveis ​​e repetíveis podem reduzir a variabilidade da malha de controle quando o restante do sistema tiver capacidade de correspondência.

Um transmissor de pressão diferencial de alta precisão faz sentido quando os cálculos mostram que ±0,1% FS ou ±0,5% FS consumiriam muito do orçamento de erro permitido. É menos convincente quando as flutuações do processo, os efeitos da instalação ou o elemento de medição primário dominam a incerteza.

O monitoramento rotineiro de bloqueio do filtro HVAC geralmente não requer 0,075% de FS. A decisão é muitas vezes baseada num limiar ou tendência, em vez de num cálculo preciso de balanço de massa. Um transmissor de baixa pressão diferencial com alcance adequado, estabilidade, capacidade de sobrecarga e repetibilidade adequadas pode fornecer um valor prático melhor do que um transmissor de processo de alta pressão estática com uma faixa desnecessariamente ampla.

Opções de transmissor de pressão diferencial HJSensor 0,075%

Nanjing Hangjia Electronic Technology Co., Ltd. (HIGHJOIN) lista várias configurações de transmissores de pressão diferencial de silício monocristalino. A disponibilidade da precisão depende do modelo e da linha selecionados, portanto, confirme o código completo do modelo e a folha de dados antes de fazer o pedido.

A opção de transmissor de pressão diferencial HART é útil quando as equipes de comissionamento precisam de configuração ou diagnóstico digital, além de um circuito de 4–20 mA. A capacidade HART por si só não melhora a precisão da detecção; afeta a comunicação, a configuração e o acesso às informações do dispositivo.

Ao comparar esses modelos, não selecione apenas a precisão. Confirme a faixa de DP calibrada, a pressão estática permitida em cada lado, os limites de sobrepressão, a conexão do processo, os materiais molhados, os limites de temperatura, os requisitos de áreas perigosas, a saída, a exibição local e o método de instalação. Para o HPM3186 e HPM3136, preste atenção especial às diferenças de precisão declaradas para a faixa de 1 kPa versus faixas de 6 kPa e superiores.

Como verificar a precisão durante o comissionamento

O comissionamento deve verificar toda a cadeia de medição instalada e criar um registro “como deixado” para manutenção futura. Siga o procedimento aprovado no local e as instruções do fabricante, especialmente em serviços perigosos, pressurizados ou relacionados à segurança.

1. Confirme a configuração. Verifique o modelo, faixa do sensor, LRV, URV, unidade de engenharia, modo de saída, amortecimento, configuração de raiz quadrada e quaisquer dados de selo remoto em relação à folha de especificações do instrumento.

2. Inspecione a instalação. Verifique as conexões dos lados alto e baixo, a orientação do coletor, a inclinação da linha de impulso, os suportes, a estanqueidade, os arranjos de ventilação ou drenagem e os cabeçotes de líquido iguais quando necessário.

3. Estabilize a configuração. Permita que o transmissor, a referência de pressão e as conexões de teste atinjam uma temperatura estável. Isole o processo usando a sequência múltipla aprovada.

4. Equalize e verifique zero. Com ambos os lados na mesma pressão, observe a leitura do DP. Para serviços com alta pressão estática, execute a verificação de zero permitida sob pressão estática representativa quando o procedimento e o equipamento permitirem.

5. Use uma referência rastreável. A fonte de pressão e o padrão de referência devem ter capacidade suficiente e um status de calibração atual. Incluir a incerteza do calibrador na decisão de aceitação.

6. Aplique vários pontos para cima. Teste em 0%, 25%, 50%, 75% e 100% da amplitude calibrada ou nos pontos exigidos pelo procedimento do local. Grave a referência e a saída do transmissor.

7. Teste para baixo. Repita os pontos de 100% a 0% para revelar a histerese e confirmar a repetibilidade.

8. Compare com a tolerância correta. Converta a equação de precisão aplicável em unidades de pressão ou de saída. Não use automaticamente 0,075% de cada leitura de teste.

9. Apare apenas quando justificado. Se o dispositivo estiver fora da tolerância, inspecione a configuração e instalação do teste antes de aplicar zero ou ajuste do sensor. Siga a sequência do fabricante e evite usar ajuste zero para esconder outro problema.

10. Verifique novamente e documente. Repita o teste após o ajuste e, em seguida, registre os valores encontrados e restantes, IDs do equipamento, condições ambientais, técnico, data e próximo intervalo de calibração.

Para um transmissor de 0–100 kPa especificado em ±0,075% FS, a banda básica de precisão de referência é ±75 Pa. O limite de aceitação de campo pode precisar ser mais amplo se incluir legitimamente incerteza do calibrador, erro de saída analógica ou tolerâncias definidas pelo local. Por outro lado, um procedimento regulamentado ou crítico para a segurança pode impor requisitos adicionais que este cálculo geral não substitui.

Conclusão

Um transmissor de pressão diferencial 0,075% FS tem um limite de erro de referência igual à amplitude total definida multiplicada por 0,00075. Isso significa ±4,5 Pa para 6 kPa, ±30 Pa para 40 kPa, ±75 Pa para 100 kPa e ±0,75 kPa para 1 MPa. O cálculo é simples; interpretar a especificação corretamente é a parte mais difícil.

Antes de escolher um transmissor, identifique se a precisão é baseada na escala completa, amplitude calibrada, URL do sensor ou leitura. Em seguida, verifique o que o valor de precisão de referência inclui e adicione os efeitos que importam na aplicação instalada: temperatura, pressão estática, abertura, desvio, linhas de impulso, deslocamento de zero, conversão de saída e incerteza de calibração. Um transmissor com bom alcance e comissionado adequadamente, com a capacidade correta de pressão estática, geralmente fornecerá um desempenho de medição mais útil do que uma porcentagem de manchete mais baixa aplicada sem essas verificações.

Perguntas frequentes

A precisão de 0,075% é baseada na escala completa ou na leitura real?

Se a folha de dados indicar ±0,075% FS, ela será baseada na escala completa ou amplitude definida pelo fabricante, e não na leitura atual. No entanto, algumas especificações de transmissores inteligentes usam span calibrado, URL do sensor ou uma equação combinada URL/span. Sempre use a definição e a fórmula exatas na folha de dados específica do modelo.

Qual é o erro de um transmissor de 0–100 kPa a 0,075% FS?

O erro máximo de referência é 100 kPa × 0,00075 = ±0,075 kPa , o que equivale a ±75 Pa . Este resultado aplica-se sob as condições de referência e inclusões indicadas na folha de dados.

É necessária uma precisão de 0,075% para o monitoramento do filtro?

Geralmente não. O monitoramento de filtro é geralmente uma aplicação de limite e tendência, portanto, a seleção correta da faixa de DP baixo, a repetibilidade, a estabilidade e a resistência à sobrecarga ou contaminação podem ser mais importantes do que 0,075% de precisão de referência FS. Use um orçamento de erros e tolerância a alarmes para decidir, em vez de selecionar automaticamente a menor porcentagem.

Como a pressão estática afeta a precisão do transmissor DP?

A pressão estática atua em ambos os lados do conjunto sensor. Em alta pressão de linha, pequenas incompatibilidades mecânicas ou de sensor podem criar um sinal diferencial aparente, causando mudança de zero ou amplitude. Verifique a pressão estática permitida, bem como os efeitos zero e span da pressão estática declarados separadamente.

Qual é a diferença entre precisão e estabilidade a longo prazo?

A precisão descreve a proximidade de uma referência sob condições específicas em um determinado momento. A estabilidade de longo prazo descreve o quanto a produção pode oscilar ao longo de meses ou anos. Um transmissor pode ter excelente precisão inicial, mas ainda assim exigir um intervalo de calibração adequado à sua estabilidade, condições de serviço e risco do processo.

A redução do transmissor reduz a precisão efetiva?

Pode. Se o erro for corrigido ou vinculado ao URL do sensor, configurar um intervalo menor fará com que esse erro represente uma porcentagem maior do intervalo de trabalho. Se a especificação for baseada apenas na amplitude calibrada dentro da abertura permitida, a alteração poderá ser menor. Revise a equação URL/span do fabricante e o limite de disponibilidade.
