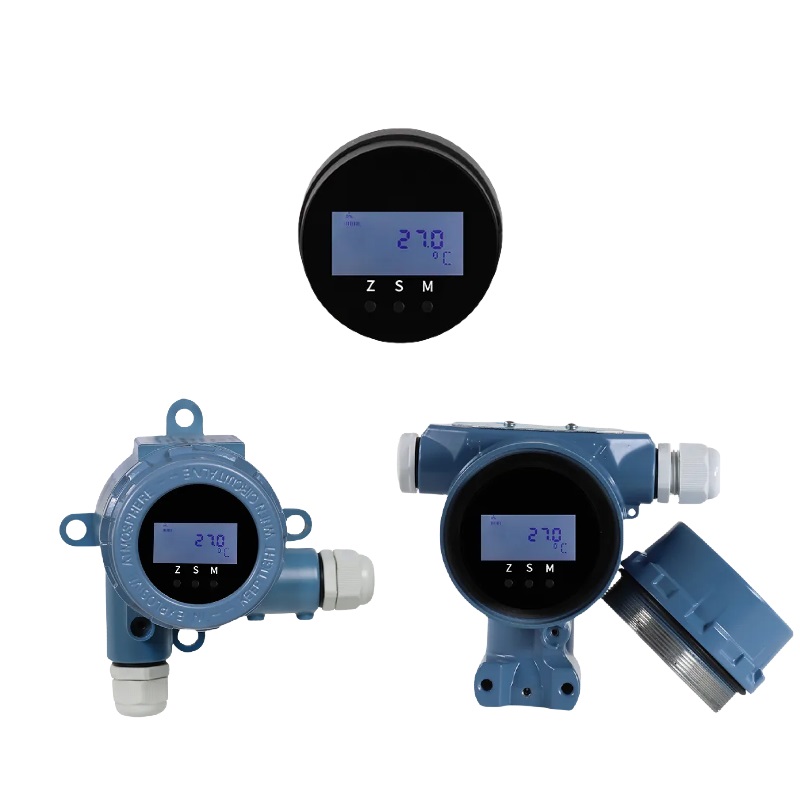

HART vs Modbus RS485 para transmissores de temperatura

A atualização da instrumentação do processo requer um equilíbrio cuidadoso. Você deve navegar pelas restrições da infraestrutura legada e, ao mesmo tempo, satisfazer a crescente demanda por dados digitais mais ricos. As instalações muitas vezes lutam para modernizar sistemas antigos. Querem evitar o desencadeamento de enormes despesas de capital. A escolha do protocolo de comunicação correto resolve esse problema crítico. Os dois protocolos dominantes para dispositivos de campo industriais são HART (Highway Addressable Remote Transducer) e Modbus RTU sobre RS485.

A seleção do protocolo vencedor não envolve apenas a velocidade dos dados. Isso determina fortemente sua topologia de fiação física. Ele define suas despesas iniciais de integração. Ele estabelece sua estratégia de manutenção de longo prazo. Você enfrenta uma escolha difícil entre confiabilidade analógica e densidade digital. Avaliar HART versus Modbus RS485 para transmissores de temperatura requer um conhecimento profundo do layout físico de sua instalação.

Este guia abrangente detalha os principais critérios técnicos e financeiros. Exploramos os requisitos do sistema e os obstáculos de integração. No final, você poderá especificar com segurança o padrão de comunicação correto para a próxima atualização do seu instrumento.

Principais conclusões

• A infraestrutura governa a decisão: o HART permite que as instalações sobreponham diagnósticos digitais à fiação analógica de 4-20 mA existente, economizando enormes custos de recabamento em projetos brownfield.

• A topologia determina a escalabilidade: o Modbus RS485 permite redes multidrop encadeadas, reduzindo drasticamente os cabos para monitoramento de temperatura multiponto (por exemplo, parques de tanques, silos).

• Velocidade versus confiabilidade: O Modbus oferece pesquisa de dados quase em tempo real, enquanto o HART é limitado a 1–2 atualizações digitais por segundo.

• Realidades de integração: O Modbus requer atenção cuidadosa às realidades da camada física (resistores de terminação, aterramento), enquanto o HART requer cartões de entrada analógica DCS/PLC compatíveis para desbloquear dados digitais.

Linha de base arquitetônica: como esses protocolos lidam com dados de temperatura

Compreender como esses protocolos transmitem dados cria a base para sua escolha. Eles abordam a transmissão do sinal de maneiras completamente diferentes. Conhecer essa mecânica ajuda a evitar erros de especificação dispendiosos.

A abordagem HART (híbrido analógico/digital): O protocolo HART utiliza um método híbrido analógico e digital altamente comprovado. Ele utiliza Frequency Shift Keying (FSK) baseado no padrão Bell 202. Esta técnica sobrepõe uma onda senoidal digital de baixo nível em um loop analógico padrão de 4-20mA. A principal característica aqui envolve manter a confiabilidade analógica ponto a ponto. O sinal 4-20mA continua sendo a variável de controle primária. Enquanto isso, a sobreposição FSK fornece dados variáveis ​​secundários. Isso inclui a temperatura ambiente do sensor, limites de calibração e status de diagnóstico crítico. A média do sinal digital é zero, portanto nunca interrompe a leitura da corrente analógica.

A abordagem Modbus RS485 (Pure Digital): Por outro lado, o Modbus RS485 opera como uma rede digital pura. Ele utiliza uma arquitetura serial Master/Slave estrita sobre uma camada física diferencial. Esta abordagem elimina totalmente o sinal analógico. Um controlador mestre envia solicitações aos dispositivos escravos sequencialmente. Os escravos só respondem quando questionados diretamente. Este método transmite variáveis ​​primárias, variáveis ​​secundárias e diagnósticos como números inteiros digitais puros ou registros de ponto flutuante. A sinalização diferencial usa diferenças de tensão entre dois fios para representar dados binários. Isto proporciona excelente resistência a interferências elétricas em ambientes fabris adversos.

Avaliando o transmissor de temperatura HART: quando especificar

Quando você deve escolher um transmissor de temperatura HART ? O principal impulsionador do negócio centra-se na maximização do retorno do investimento na infra-estrutura existente. Isso a torna a campeã indiscutível em aplicações brownfield e atualizações de plantas.

Vantagens principais:

• Religação zero: você pode aproveitar bastante o cabeamento de par trançado existente. Dispositivos analógicos legados já usam esses fios de cobre. Você evita os enormes custos trabalhistas de puxar novos conduítes.

• Analógico à prova de falhas: Falhas de hardware acontecem. Se o sinal digital falhar, você não perderá o controle. A malha de controle primária de 4-20 mA permanece ativa. Ele permanece confiável para o PLC ou DCS executar o processo com segurança.

• Comissionamento Padronizado: A indústria adotou este padrão universalmente há décadas. Os técnicos de campo lidam facilmente com calibração e solução de problemas. Eles usam comunicadores portáteis padrão como o Emerson Trex. Os requisitos de formação permanecem extremamente baixos.

Limitações de implementação:

1. Taxas de pesquisa lentas: O protocolo é atualizado digitalmente em um ritmo lento. Espere uma ou duas atualizações digitais por segundo. Ele permanece totalmente inadequado para processos altamente dinâmicos que exigem tempos de resposta de controle inferiores a um segundo.

2. Limites Multidrop: Você pode configurar até 15 ou 63 dispositivos multidrop dependendo da revisão do protocolo. No entanto, isso força o sinal analógico para 4mA fixos. Isso anula sua vantagem híbrida. Ele também cria velocidades de rede terrivelmente lentas porque o mestre deve pesquisar cada dispositivo individualmente em baixas taxas de transmissão.

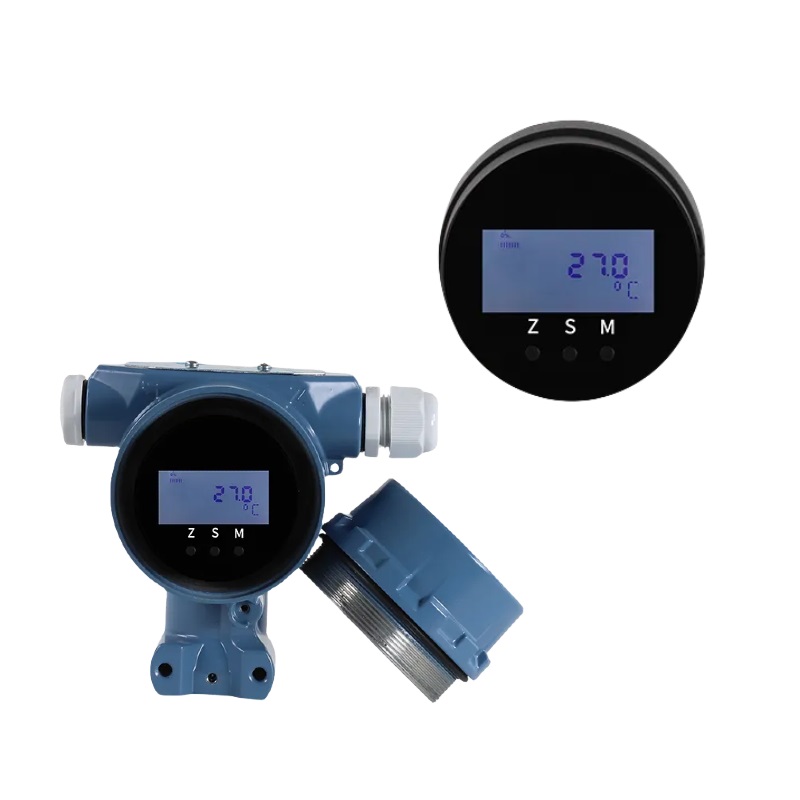

Avaliando o transmissor de temperatura Modbus RS485: quando especificar

Seu principal motivador de negócios muda drasticamente aqui. Você especifica um transmissor de temperatura Modbus RS485 para implantações de sensores de alta densidade. Ela domina projetos greenfield que exigem aquisição de dados em alta velocidade em vastas áreas físicas.

Vantagens principais:

• Eficiência de cabeamento: Ele usa uma verdadeira topologia em cadeia. Você pode conectar até 32 transmissores em um único segmento de rede. Isso reduz drasticamente os custos com fios. Minimiza o dimensionamento do conduíte. Também reduz drasticamente os dispendiosos requisitos de placa de E/S no controlador principal.

• Velocidade de dados: O sistema suporta taxas de transmissão significativamente mais altas. As velocidades normalmente variam de 9.600 a 115.200 bps. Isso permite uma pesquisa rápida e quase em tempo real de dezenas de pontos de temperatura.

• Integração digital direta: SCADA, RTUs e gateways de borda modernos ingerem facilmente os dados digitais. Você ignora completamente a necessidade de placas conversoras analógicas para digitais especializadas. Isso agiliza sua arquitetura de automação.

Limitações de implementação:

1. Nuances de fiação: A camada física exige engenharia de precisão. Requer cabos de par trançado blindados específicos com impedância característica. Você deve instalar resistores de terminação de 120 ohms em ambas as extremidades do barramento para evitar reflexão do sinal.

2. Distribuição de energia: as implementações geralmente requerem configurações de 4 fios. Você precisa de dois fios dedicados para alimentação do instrumento. Você precisa de mais dois para os sinais de comunicação. Existem módulos especializados de alimentação sobre dados de 2 fios, mas permanecem menos comuns e custam mais.

Matriz de decisão frente a frente: 4 critérios financeiros e de desempenho

A avaliação desses protocolos requer uma análise detalhada dos custos de capital e da complexidade da integração. Devemos analisar seu desempenho ao longo de seu ciclo de vida operacional.

Custos de cabeamento e hardware

O layout inicial do hardware apresenta a maior divergência entre os dois padrões. O HART acarreta um alto custo por nó para instalações totalmente novas. Você deve puxar os cabos home-run individuais para cada dispositivo de volta ao gabinete de controle. Você também precisa de entradas analógicas caras e dedicadas no painel de controle. O Modbus RS485 apresenta um custo por nó extremamente baixo para novas instalações. Você utiliza uma arquitetura de barramento compartilhado. Você passa um cabo do painel até o primeiro dispositivo e depois passa para o próximo. Requer apenas um único gateway digital ou porta serial no controlador.

Complexidade de integração PLC/DCS

As demandas de integração influenciam fortemente as horas de trabalho de engenharia. A integração HART exige módulos de E/S específicos para ler os dados digitais sobrepostos. Esses módulos analógicos especializados têm um preço premium em comparação com entradas padrão. O Modbus RS485 evita esse prêmio de hardware. A maioria dos PLCs e RTUs modernos suportam nativamente este protocolo através de uma porta RS485 integrada. No entanto, ela troca custo de hardware por tempo de engenharia de software. Os engenheiros de automação devem realizar o mapeamento manual dos registros. Eles devem alinhar endereços de memória, escalas de bits e ordens de bytes de ponto flutuante.

Imunidade a Ruído e Integridade de Sinal

O ruído elétrico assola ambientes industriais. A base padrão do transmissor de temperatura de 4-20 mA é inerentemente altamente imune a EMI e RFI. O sinal baseado em corrente ignora a maior parte do ruído de tensão. O sinal digital FSK permanece robusto em configurações típicas. No entanto, torna-se suscetível a alta capacitância em cabos muito longos. O Modbus RS485 oferece excelente rejeição de ruído de modo comum devido à sua abordagem de sinalização diferencial. Apesar desta forte base física, exige adesão estrita às práticas de aterramento. Um fio blindado mal aterrado atua como uma antena, destruindo a comunicação digital.

Manutenção e solução de problemas

As estratégias de manutenção a longo prazo diferem significativamente. O HART fornece excelente isolamento de falhas. Os técnicos se beneficiam da arquitetura ponto a ponto. Um único nó com falha ou cabo cortado afeta apenas um loop específico. O resto da planta funciona normalmente. Modbus RS485 compartilha o meio de comunicação. Um único curto-circuito, uma caixa de sensor inundada ou uma terminação incorreta no barramento podem derrubar todo o segmento da rede. Você perde a visibilidade de todos os sensores de temperatura conectados instantaneamente. Isto exige um design cuidadoso da camada física e uma segmentação estratégica da rede.

Tabela: Comparação de Protocolos Técnicos e Operacionais

Riscos de implantação e realidades de engenharia de campo

A engenharia de campo sempre revela desafios ocultos não vistos nas folhas de especificações. Devemos abordar as armadilhas comuns antes que elas inviabilizem seu projeto de automação.

Armadilhas do Modbus RS485: Os engenheiros geralmente enfrentam problemas frustrantes na camada física. Loops de aterramento, resistores de terminação ausentes e polaridades invertidas causam rotineiramente quedas intermitentes de comunicação. Você deve priorizar o isolamento da rede em ambientes industriais. O uso de repetidores opto-isolados ajuda a proteger o PLC primário contra surtos elétricos de campo. O aterramento da blindagem continua sendo um erro comum. Você deve aterrar a blindagem do cabo somente em uma extremidade. O aterramento de ambas as extremidades cria um enorme loop de aterramento. Além disso, o roteamento de fios de comunicação próximo a unidades de frequência variável barulhentas corromperá os pacotes de dados digitais.

Armadilhas HART: Este protocolo apresenta demandas elétricas únicas. Você deve manter requisitos rígidos de resistência de loop para que o sinal FSK se propague. O padrão exige um mínimo de 250 ohms de resistência no circuito para uma comunicação bem-sucedida. Outro grande risco envolve sistemas de controle legados e mais antigos. Algumas placas de E/S legadas filtram agressivamente totalmente o sinal FSK. Eles tratam o pulso de alta frequência como ruído elétrico e o eliminam. Isso remove seus dados de diagnóstico. Isso força os técnicos a usarem comunicadores portáteis locais em campo, em vez de utilizarem software centralizado de gerenciamento de ativos.

Aprisionamento do fornecedor versus padrões abertos: ambos os métodos de comunicação funcionam como protocolos abertos. Qualquer um pode implementá-los. No entanto, arquivos proprietários de descrição de dispositivo (DD) no ecossistema HART podem, às vezes, complicar a integração. Você pode ter dificuldade para emparelhar sensores específicos com software de gerenciamento de ativos de terceiros sem os arquivos exatos de revisão de firmware. O Modbus evita essa dor de cabeça específica de software, confiando estritamente em mapas de registros abertos. Você simplesmente precisa do manual do fabricante para decodificar os inteiros. Ele fornece dados brutos sem exigir handshakes de software complexos.

Conclusão: formulando sua lista

A seleção da estratégia de comunicação de instrumento perfeita molda fortemente sua eficiência operacional. Vamos revisar a lógica do resumo para orientar sua especificação final.

Escolha um dispositivo híbrido analógico-digital se estiver substituindo ativamente hardware legado. Faz todo o sentido financeiro quando você depende fortemente da infraestrutura de cobre 4-20mA existente. Também funciona melhor quando você prioriza a confiabilidade do loop individual acima da velocidade pura dos dados. Um único corte de fio não deve cegar todo o seu reator.

Escolha um dispositivo RS485 puramente digital se estiver construindo uma nova instalação do zero. Ele prospera ao monitorar vários pontos em um cluster físico compacto. O perfil de reatores multiponto e o monitoramento de tanques servem como exemplos perfeitos. Especifique este protocolo quando precisar de integração digital econômica e taxas de pesquisa rápidas.

Próximas etapas acionáveis: É altamente recomendável mapear primeiro a distância física de toda a sua rede de sensores. Calcule os custos totais de hardware do ponto de E/S em ambas as arquiteturas. Inclui o preço de fios, conduítes e placas de entrada PLC. Sempre verifique a compatibilidade do seu PLC ou DCS existente antes de adquirir hardware. Um pouco de planejamento antecipado evita enormes dores de cabeça de integração posteriormente.

Perguntas frequentes

P: Posso converter um transmissor de temperatura 4-20mA para Modbus RS485?

R: Sim, através de um condicionador de sinal externo ou gateway. Este hardware lê o sinal analógico ou HART diretamente. Em seguida, ele converte esses dados brutos em registros Modbus RTU. Isso permite integrar sensores ponto a ponto legados em uma rede digital multiponto moderna sem substituir os instrumentos físicos.

P: Qual é a distância máxima do cabo para HART vs Modbus RS485?

R: O HART normalmente pode operar até 3.000 metros, dependendo da capacitância total do cabo. O Modbus RS485 é geralmente limitado a 1.200 metros (cerca de 4.000 pés) devido à degradação do sinal em longas distâncias. Se sua instalação exigir maior alcance, você deverá instalar repetidores de sinal ativos no barramento.

P: O WirelessHART substitui o Modbus?

R: Não. O WirelessHART substitui a fiação física em áreas de difícil acesso, mas requer um gateway. Funciona como uma camada de transporte sem fio segura. Curiosamente, o gateway central WirelessHART geralmente emite Modbus TCP ou RTU para alimentar os dados agregados do sensor no sistema de controle principal.
