Como instalar um medidor de vazão eletromagnético corretamente?

Os medidores de vazão eletromagnéticos são essenciais para medir líquidos condutores em indústrias como tratamento de água, química, alimentícia e metalurgia. Mas a instalação inadequada pode levar a leituras imprecisas, sinais instáveis ​​ou até mesmo danos ao sensor. Então, qual a forma correta de instalar um medidor de vazão eletromagnético como o HFM100? Este guia orienta você nas principais etapas e práticas recomendadas.

Por que escolher o medidor de vazão eletromagnético HFM100?

O HFM100 opera com base na lei de indução eletromagnética de Faraday, tornando-o ideal para medir líquidos condutores (≥20μS/cm), como ácidos, álcalis, lamas e polpa. Os principais recursos incluem:

• Ampla faixa de diâmetros – DN6 a DN3000

• Vários materiais de revestimento – CR, PTFE, FPM, PU, ​​F46, PFA para compatibilidade com vários meios

• Múltiplas opções de eletrodos – 316L, Hastelloy B/C, Titânio, Tântalo, Platina

• Alta precisão – grau de 0,5% ou 1,0%

• Saídas flexíveis – 4‑20mA, pulso, RS485, HART

• Versões à prova de explosão disponíveis – Ex db ia q [ia Ga] IIC T6 Gb

• Ampla faixa de temperatura – sensor: -25°C a 180°C

Guia de instalação passo a passo

1. Verificações de pré-instalação

• Verifique o modelo – confirme se o diâmetro nominal, o material do revestimento e o material do eletrodo correspondem à sua aplicação.

• Verifique o meio – certifique-se de que a condutividade do fluido seja >20μS/cm. O medidor não pode medir óleos, gases ou líquidos não condutores.

• Inspecione o sensor – verifique se há danos no revestimento, nos eletrodos ou nas faces do flange.

2. Selecione o local certo

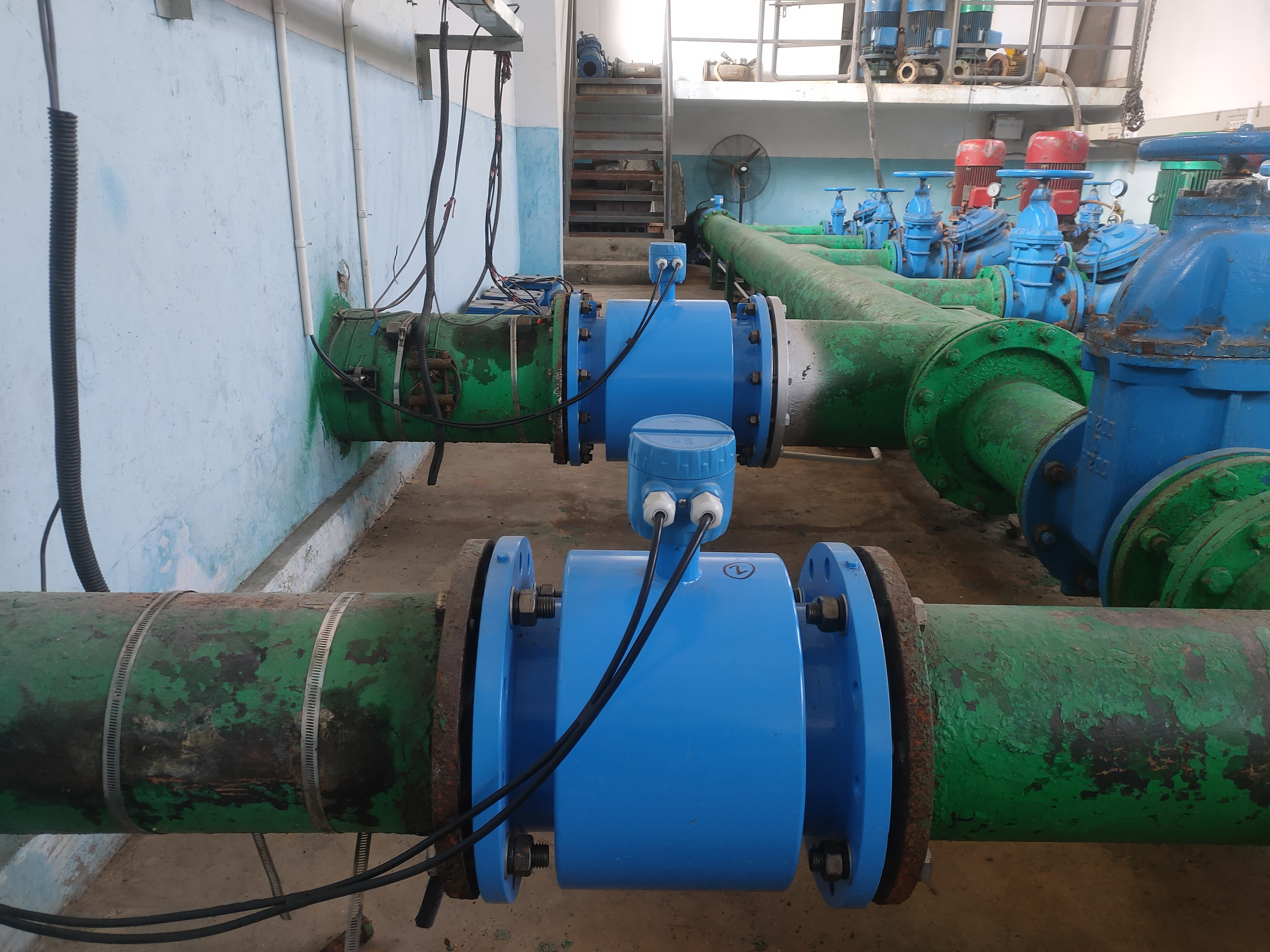

• Requisito de tubo cheio – o medidor de vazão deve ser instalado em uma seção onde o tubo esteja sempre completamente cheio de líquido. Evite pontos altos na tubulação onde bolhas de ar possam se acumular.

• Tubos retos – garanta comprimentos de tubos retos suficientes: pelo menos 5× DN a montante e 3× DN a jusante do sensor.

• Vibração – evite locais com vibração excessiva. Para ambientes vibrantes, use instalação de tipo separado.

• Interferência magnética – mantenha-se afastado de campos magnéticos fortes (por exemplo, motores grandes, transformadores).

3. Orientação de montagem

• Instalação horizontal – instale o sensor em um tubo horizontal com os eletrodos nas laterais (nas posições 3 e 9 horas). Isso evita o acúmulo de bolhas nos eletrodos.

• Instalação vertical – a instalação vertical é aceitável para fluxo ascendente, garantindo que o tubo permaneça cheio.

• Nunca instale com eletrodos na parte superior ou inferior – isso pode reter bolhas de ar ou sedimentos, causando erros de medição.

4. Aterramento

O aterramento adequado é essencial para medidores de vazão eletromagnéticos para evitar interferência de ruído elétrico.

• Aterre o sensor – conecte os anéis de aterramento (ou eletrodos de aterramento) a um aterramento adequado.

• Aterre o conversor – certifique-se de que o invólucro do conversor esteja aterrado separadamente.

• Para tubos plásticos ou revestidos – instale anéis de aterramento em ambas as extremidades do sensor.

5. Conexões Elétricas

• Cabo de sinal – use cabos blindados dedicados para a conexão do sensor ao conversor. Mantenha o cabo o mais curto possível (recomendado <100m para tipo integrado).

• Fonte de alimentação – conectar 24VDC ou 220VAC conforme modelo. Verifique a descrição do bloco terminal antes de fazer a fiação.

• Conexões de saída – conecte saídas de 4‑20 mA, pulso ou RS485 ao sistema de controle, conforme necessário.

• Prensa-cabos – certifique-se de que os prensa-cabos estejam devidamente vedados para manter a classificação IP65/IP67.

6. Comissionamento do Sistema

• Verifique a fiação – verifique se todas as conexões estão seguras e corretas.

• Ligar – ligue a energia e verifique o display LCD para inicialização normal.

• Detecção de tubo vazio – confirme se o alarme de tubo vazio está funcionando corretamente.

• Ajuste de zero – com a tubulação cheia e vazão parada, realize a calibração de zero através do menu do conversor.

• Configuração de faixa – defina a faixa de vazão de acordo com os requisitos do seu processo.

• Verifique as leituras – compare a leitura do fluxo com uma medição de referência, se possível.

Erros comuns para evitar

Considerações Finais

A instalação de um medidor de vazão eletromagnético como o HFM100 requer atenção cuidadosa à posição do tubo, orientação do eletrodo, aterramento e requisitos de tubo reto. Seguir essas diretrizes garante uma medição de vazão precisa e confiável e estabilidade a longo prazo. Se precisar de ajuda para selecionar o material de revestimento, tipo de eletrodo ou método de instalação correto para sua aplicação específica, entre em contato conosco para obter suporte técnico gratuito.

Precisa de um medidor de vazão eletromagnético confiável para seu próximo projeto? Verifique as especificações do HFM100 ou solicite um orçamento hoje mesmo.
