Como instalar um pressostato corretamente?

Os pressostatos são essenciais para monitorar e controlar a pressão em sistemas hidráulicos, pneumáticos e industriais. Mas a instalação incorreta pode levar a comutação falsa, leituras instáveis ​​ou até mesmo falha do equipamento. Então, qual é a maneira correta de instalar um pressostato como o Pressostato Inteligente HPM560? Este guia orienta você nas principais etapas e práticas recomendadas.

Por que escolher o pressostato inteligente HPM560?

O HPM560 é um pressostato totalmente eletrônico com sensor piezoresistivo de silício e diafragma isolado. Ele combina medição de pressão, exibição, saída e controle em uma unidade compacta. Os principais recursos incluem:

• Ampla faixa de pressão – de -100kPa a 60MPa

• Alta precisão – ≤±0,5% FS

• Display LED de 4 bits – leitura clara no local

• Saídas de comutação dupla – selecionáveis ​​PNP/NPN, capacidade de carga de até 1,2A

• Saída analógica – 4-20mA para monitoramento remoto

• Resposta rápida – tempo de resposta <4ms

• Longa vida útil do switch – >1 milhão de ciclos

• Proteção IP65 – adequada para ambientes industriais

• Ampla faixa de temperatura – temperatura média de -25°C a 80°C

Guia de instalação passo a passo

1. Verificações de pré-instalação

• Verifique o modelo – confirme se a faixa de pressão, o tipo de saída (PNP/NPN) e a conexão do processo correspondem à sua aplicação.

• Inspecione a unidade – verifique se há algum dano visível na caixa, na tela ou na rosca.

• Leia o manual – revise o diagrama de fiação e as instruções de configuração de parâmetros.

2. Selecione o local de montagem correto

• Vibração – evite locais com vibração excessiva. O HPM560 pode suportar vibrações de 10g, mas vibrações fortes e prolongadas podem afetar a precisão.

• Temperatura – mantenha a temperatura ambiente entre -25°C e 80°C. Evite fontes diretas de calor.

• Acessibilidade – monte o switch onde o display seja de fácil leitura e as teclas sejam acessíveis para ajuste de parâmetros.

• Compatibilidade de mídia – certifique-se de que o material molhado (aço inoxidável 304) seja compatível com sua mídia.

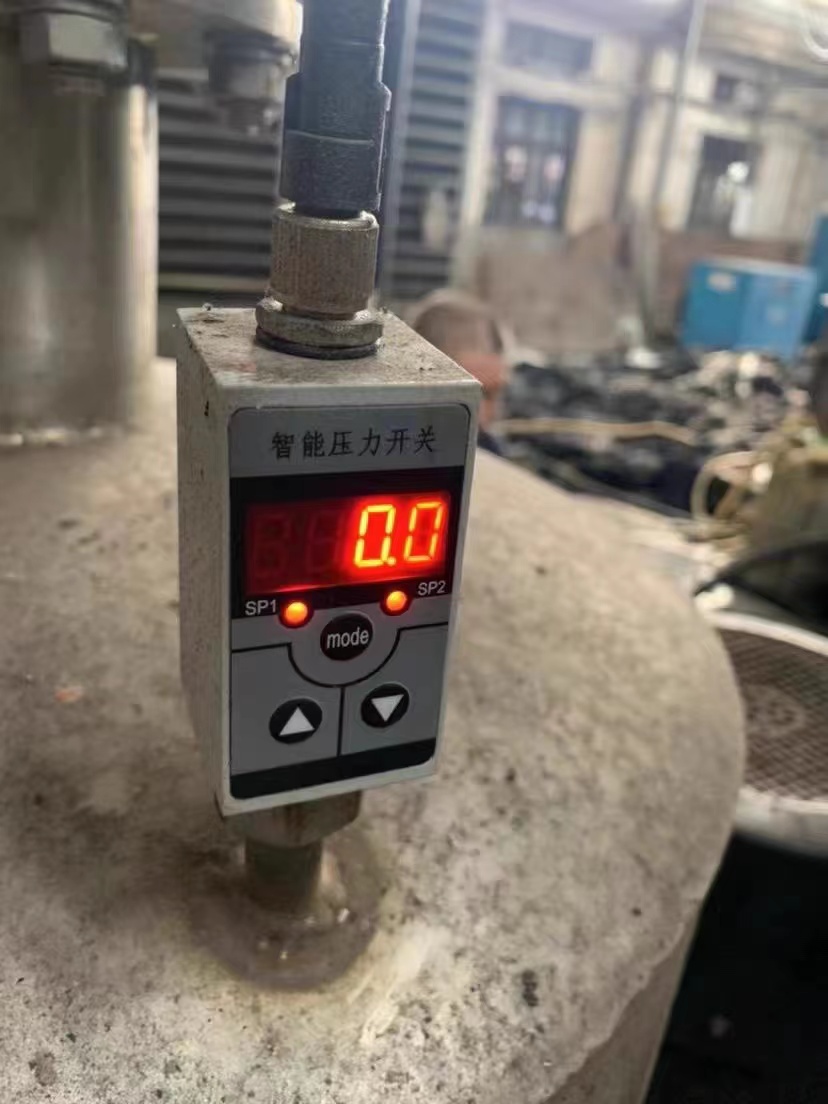

3. Instalação Mecânica

• Conexão de rosca – a conexão de processo padrão é rosqueada. Aplique fita PTFE ou selante na rosca macho, deixando as duas primeiras roscas limpas para evitar contaminação.

• Aperto – use uma chave inglesa nas faces hexagonais da chave, nunca na carcaça. Aperte firmemente, mas não aperte demais.

• Orientação – monte o switch com a entrada do cabo apontando para baixo para evitar a entrada de umidade.

4. Conexão Elétrica

O HPM560 oferece três opções de fiação. Consulte o guia de pedidos para sua configuração específica:

• Conector M12 padrão de 4 pinos – a atribuição dos pinos varia de acordo com o tipo de saída. Consulte o diagrama de fiação na etiqueta do produto.

• Saída de cabo – use cabo blindado para saída analógica para minimizar o ruído elétrico.

• Importante – sempre desconecte a energia antes de fazer a fiação. Conecte a fonte de alimentação (24VDC) com a polaridade correta.

5. Configuração de parâmetros

• Definir pontos de comutação – use as teclas frontais para definir os valores de comutação superior e inferior. Os valores podem ser definidos em qualquer lugar, desde a escala zero até a escala completa.

• Selecione o tipo de saída – escolha PNP ou NPN de acordo com seu sistema de controle.

• Ajustar o tempo de atraso – defina o atraso de comutação para evitar vibrações em aplicações ruidosas.

• Teste as configurações – aplique pressão e verifique se os indicadores LED e as saídas de comutação respondem corretamente.

6. Comissionamento do Sistema

• Pressurize lentamente o sistema e monitore o display.

• Verifique a ação de comutação nos pontos predefinidos.

• Verifique a linearidade da saída analógica (4-20mA).

• Teste o sistema em condições normais de operação.

Erros comuns para evitar

Considerações Finais

Instalar um pressostato como o pressostato inteligente HPM560 é simples quando você segue os procedimentos corretos. Sempre verifique seu modelo, monte-o corretamente, conecte-o corretamente e teste-o completamente antes de colocá-lo em serviço. Se precisar de ajuda para selecionar o pressostato certo para sua aplicação – quer você precise de saída PNP ou NPN, uma faixa de pressão específica ou configurações personalizadas – entre em contato conosco para obter suporte técnico gratuito.

Precisa de um pressostato confiável para seu próximo projeto? Verifique as especificações do HPM560 ou solicite um orçamento hoje mesmo.
