O que é um transmissor de nível submersível?

Introdução

Já se perguntou como medimos os níveis de líquidos abaixo da superfície? Transmissores de nível submersíveis são a resposta. Esses dispositivos são cruciais para um gerenciamento preciso da água, garantindo um monitoramento preciso mesmo em ambientes desafiadores. Nesta postagem, você aprenderá sobre sua funcionalidade, importância e aplicações em diversos setores.

Compreendendo os transmissores de nível submersíveis

Definição e Funcionalidade

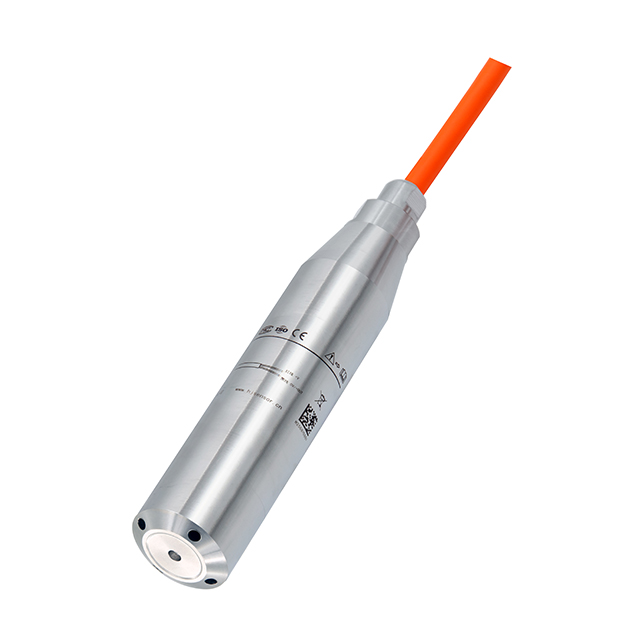

Um transmissor de nível submersível é um sensor de pressão especializado projetado para medir níveis de líquidos sendo submerso diretamente no fluido. Funciona detectando pressão hidrostática – a pressão exercida pela coluna de líquido acima do sensor. Essa pressão aumenta à medida que o nível do líquido aumenta e diminui à medida que cai.

O transmissor converte esta pressão em um sinal elétrico, geralmente uma saída de 4-20 mA, que pode ser enviado para sistemas de monitoramento ou controle. Este sinal contínuo permite que os operadores rastreiem os níveis de líquidos em tempo real, garantindo um gerenciamento preciso em diversas aplicações, como poços, tanques ou corpos d'água abertos.

Por estar imerso no líquido, o dispositivo deve ser à prova d'água e resistente à corrosão ou ataque químico. Muitas vezes inclui um tubo de ventilação que equaliza a pressão atmosférica, garantindo que a leitura da pressão corresponda apenas à altura da coluna de líquido, e não às alterações atmosféricas.

Principais componentes e recursos de design

Os transmissores de nível submersíveis normalmente consistem nestas partes principais:

● Elemento de detecção: Geralmente um sensor de pressão baseado em diafragma que detecta pressão hidrostática.

● Eletrônica: Converta o sinal de pressão em uma saída elétrica utilizável.

● Carcaça: Fabricada com materiais resistentes à corrosão, como aço inoxidável ou plásticos especializados, para resistir a ambientes agressivos.

● Cabo: Inclui condutores elétricos e tubo de ventilação para referência de pressão atmosférica; geralmente feitos de materiais duráveis ​​e resistentes a produtos químicos, como poliuretano reforçado com Kevlar.

● Nariz Cone ou Peso: Uma ponta com peso ajuda o transmissor a afundar e permanecer estável na parte inferior da coluna de líquido, evitando o emaranhamento do cabo e auxiliando na instalação em espaços estreitos.

● Caixa de Terminação: Um invólucro à prova de intempéries na extremidade do cabo protege o tubo de ventilação e os componentes eletrônicos contra entrada de umidade e ruído elétrico.

O design se concentra na durabilidade e precisão. Por exemplo, um perfil estreito ajuda a instalar o transmissor em espaços apertados, como revestimentos de poços estreitos. O tubo de ventilação do cabo deve ser protegido por um filtro dessecante para evitar o acúmulo de umidade, o que poderia distorcer as leituras.

Alguns modelos incluem recursos integrados de proteção contra sobretensão e compatibilidade eletromagnética (EMC) para evitar danos causados ​​por interferência elétrica, como queda de raios ou ruído de bomba. Isto garante uma operação confiável mesmo em condições industriais ou ambientais desafiadoras.

Como funcionam os transmissores de nível submersíveis

Medição de pressão hidrostática

Os transmissores de nível submersíveis medem os níveis de líquidos detectando a pressão hidrostática. Quando o transmissor é colocado no fundo de um tanque, poço ou corpo d'água, a pressão que ele detecta é devida ao peso da coluna de líquido acima dele. Essa pressão aumenta à medida que o nível do líquido aumenta e diminui à medida que cai.

O princípio é simples: a pressão (P) é igual à altura da coluna de líquido (h) multiplicada pela densidade do líquido (ρ) e pela gravidade (g). Expressado como:

P = h × ρ × g

Por exemplo, 1 metro de coluna de água corresponde aproximadamente a 100 milibares de pressão. O elemento sensor do transmissor, geralmente um diafragma, detecta essas mudanças de pressão e as converte em um sinal elétrico. Este sinal, geralmente uma saída de 4 a 20 mA, representa o nível do líquido e é enviado para sistemas de controle ou monitoramento para dados em tempo real.

Como o transmissor está submerso, ele deve ser vedado contra entrada de água e resistente à corrosão ou ataque químico. Seu design garante desempenho confiável mesmo em ambientes agressivos.

Papel do tubo de ventilação em leituras precisas

Uma característica importante dos transmissores de nível submersíveis é o tubo de ventilação integrado ao cabo. Este tubo conecta o lado de referência interno do transmissor do sensor de pressão à pressão atmosférica fora do líquido.

Por que isso é necessário? O sensor de pressão mede a pressão absoluta, que inclui tanto a pressão hidrostática da coluna de líquido quanto a pressão atmosférica acima da superfície do líquido. Para isolar apenas a pressão hidrostática, o sensor deve “conhecer” a pressão atmosférica. O tubo de ventilação equaliza a câmara de referência interna do sensor com a atmosfera circundante, permitindo subtrair a pressão atmosférica da pressão total medida.

Sem esta ventilação, as alterações na pressão atmosférica causariam leituras imprecisas do nível do líquido. Por exemplo, uma queda repentina na pressão atmosférica apareceria falsamente como um aumento no nível do líquido se o sensor fosse vedado e sem ventilação.

O tubo de ventilação é cuidadosamente protegido contra a entrada de umidade, geralmente por um filtro dessecante alojado em uma caixa de terminação na extremidade do cabo. Isto evita que o vapor de água entre no tubo, o que poderia distorcer as leituras de pressão. Os materiais do cabo e do tubo de ventilação são selecionados para durabilidade e resistência química para manter a precisão a longo prazo.

Dica: Certifique-se sempre de que o tubo de ventilação esteja instalado corretamente e protegido por um filtro dessecante para manter medições de nível precisas e estáveis ​​ao longo do tempo.

Aplicações de Transmissores de Nível Submersíveis

Os transmissores de nível submersíveis desempenham um papel crucial em muitas indústrias, fornecendo medições precisas e confiáveis ​​de nível de líquido. Seu design permite que sejam submersos diretamente em líquidos, tornando-os ideais para ambientes desafiadores. Aqui estão algumas aplicações comuns onde esses dispositivos se destacam:

Instalações de tratamento de água

Nas estações de tratamento de água, manter níveis precisos de água é essencial para um processamento eficiente. Transmissores de nível submersíveis monitoram tanques, clarificadores e reservatórios continuamente. Seu design à prova d'água e resistente à corrosão garante operação de longo prazo, apesar da exposição a produtos químicos e da variação da qualidade da água. Os operadores contam com dados em tempo real desses transmissores para controlar entradas, saídas e estágios de tratamento, ajudando a manter a qualidade da água e a cumprir as regulamentações.

Monitoramento de Poços e Poços de Produção

A monitorização dos níveis das águas subterrâneas nos poços é fundamental para a gestão dos recursos e a protecção ambiental. Transmissores submersíveis são instalados próximos ao fundo dos poços para medir a pressão hidrostática causada pela coluna de água acima. Esses dados ajudam a rastrear os níveis dos aquíferos, detectar rebaixamentos e evitar bombeamento excessivo. Em poços de produção, colocar o transmissor logo acima da bomba permite que os operadores monitorem a profundidade da água com precisão, garantindo que as bombas funcionem de forma eficiente e evitando danos por funcionamento a seco.

Níveis de tanques ventilados e áreas de poço aberto

Os transmissores de nível submersíveis são adequados para tanques ventilados e corpos d'água a céu aberto. Por exemplo, em minas abertas propensas a inundações, um dispositivo submersível com um adaptador roscado pode ser montado no fundo do tanque. Ele mede o nível da água com precisão enquanto compensa as mudanças na pressão atmosférica através do tubo de ventilação. O tubo de ventilação é conectado a um filtro dessecante em uma caixa de terminação, evitando a entrada de umidade e preservando a precisão da medição ao longo do tempo.

Monitoramento de Lixiviados em Aterros Sanitários

Os aterros geram lixiviados que devem ser cuidadosamente geridos para evitar a contaminação ambiental. Transmissores submersíveis monitoram os níveis de lixiviados dentro dos revestimentos de proteção para garantir bombeamento e tratamento oportunos. Um segundo transmissor fora do revestimento rastreia os níveis das águas subterrâneas, alertando os operadores sobre possíveis violações do revestimento. Como o lixiviado pode ser quimicamente agressivo, os transmissores usados ​​aqui geralmente apresentam corpos de aço inoxidável 316L e cabos de poliuretano para resistência química e durabilidade.

Benefícios do uso de transmissores de nível submersíveis

Os transmissores de nível submersíveis oferecem diversas vantagens que os tornam a escolha preferida para medição de nível de líquidos em diversos setores. Seu design e tecnologia proporcionam confiabilidade, precisão e resiliência em ambientes exigentes.

Alta confiabilidade e precisão

Esses transmissores fornecem medições consistentes e precisas, detectando diretamente a pressão hidrostática no local do sensor. Por estarem submersos, eles medem a pressão real da coluna de líquido acima, fornecendo dados de nível em tempo real. Muitos modelos oferecem precisão superior a ±0,25% da escala completa, garantindo monitoramento confiável para aplicações críticas, como poços de águas subterrâneas ou estações de tratamento de água. O sinal de saída contínuo de 4-20 mA integra-se facilmente aos sistemas de controle, permitindo alertas e controle automatizado de processos.

Sua precisão permanece estável ao longo do tempo graças aos elementos sensores duráveis ​​e à eletrônica projetada para resistir ao desvio. Além disso, recursos integrados, como proteção contra surtos e blindagem de compatibilidade eletromagnética (EMC), ajudam a manter a integridade da medição, mesmo em ambientes industriais com ruído elétrico.

Adequação para ambientes agressivos

Os transmissores submersíveis são excelentes em condições adversas onde outros sensores podem falhar. Suas caixas seladas e à prova d'água protegem os componentes internos contra entrada de água, sujeira e contaminantes. Materiais como aço inoxidável ou plásticos especializados resistem à corrosão, abrasão e ataques químicos. Isso os torna ideais para uso em tratamento de águas residuais, minas a céu aberto e tanques de produtos químicos.

O nariz cônico ponderado e o perfil estreito permitem a implantação em espaços apertados, como revestimentos de poços estreitos ou tubos. O design do tubo de ventilação compensa as mudanças na pressão atmosférica, garantindo leituras precisas apesar das flutuações climáticas. Além disso, a caixa de terminação com filtro dessecante evita o acúmulo de umidade dentro do tubo de ventilação, mantendo a confiabilidade do sensor por longos períodos.

Compatibilidade e resistência química

Em aplicações que envolvem líquidos agressivos ou corrosivos, a compatibilidade dos materiais é crucial. Os transmissores submersíveis estão disponíveis com invólucros e cabos feitos de substâncias quimicamente resistentes, como aço inoxidável 316L, PVDF ou poliuretano reforçado com Kevlar. Esses materiais resistem à degradação por ácidos, álcalis e outros produtos químicos agressivos.

Esta resistência química prolonga a vida útil do transmissor e reduz as necessidades de manutenção. Também evita a contaminação do líquido que está sendo medido, o que é vital no monitoramento ambiental e nos processos industriais. A seleção dos materiais corretos do transmissor com base na química específica do líquido garante desempenho e segurança ideais.

Desafios e Considerações

Danos potenciais causados ​​por raios e ruído de bomba

Os transmissores de nível submersíveis geralmente operam em ambientes propensos a distúrbios elétricos. Quedas de raios podem induzir picos de alta energia, potencialmente danificando componentes eletrônicos sensíveis dentro do transmissor. Embora alguns modelos incluam proteção contra sobretensão integrada capaz de suportar pulsos de até 500 V ou 250 A, um raio direto geralmente causa danos irreversíveis.

O ruído da bomba e a interferência eletromagnética (EMI) de equipamentos elétricos próximos também podem afetar a precisão do sinal. O ruído pode entrar através do cabo e distorcer a saída do transmissor, levando a leituras não confiáveis ​​ou erros no sistema de controle. Para neutralizar isso, muitos transmissores possuem proteção de compatibilidade eletromagnética (EMC) e usam cabos blindados. Essas medidas ajudam a bloquear interferências, mantendo a integridade do sinal mesmo em ambientes com ruído elétrico.

Restrições de espaço na instalação

Muitos transmissores de nível submersíveis são instalados em espaços apertados, como poços estreitos ou tubos finos. Por exemplo, os poços de produção podem ter tubos de PVC de até 1 polegada de diâmetro. A instalação de transmissores volumosos ou de perfil amplo nessas áreas confinadas pode ser desafiadora ou impossível.

Para resolver isso, os fabricantes projetam transmissores com perfil estreito e nariz cônico ponderado. O design fino facilita a inserção e evita que o sensor fique preso. O cone do nariz pesado ajuda a guiar o transmissor através de tubos estreitos e evita que o cabo se enrosque. Cabos de comprimento personalizado também ajudam a encaixar o transmissor com precisão onde necessário, sem folga excessiva que possa causar problemas.

Importância da proteção EMC e cabos blindados

A interferência eletromagnética é um problema comum em ambientes industriais e de gestão de água. Sem a proteção adequada, a EMI pode causar comportamento errático do sensor ou corromper os sinais de saída. Isto compromete a confiabilidade das medições de nível, o que pode levar a um controle deficiente do processo ou a riscos de segurança.

A proteção EMC envolve projetar os componentes eletrônicos do transmissor para resistir à interferência de campos eletromagnéticos externos. Os cabos blindados incluem uma camada condutora ao redor dos condutores que bloqueia a entrada de ruído eletromagnético nas linhas de sinal. Combinados, esses recursos garantem uma transmissão de dados estável e precisa do sensor submerso para o sistema de controle.

Além disso, a terminação ou caixa de junção na extremidade do cabo desempenha um papel vital. Ele protege o tubo de ventilação e os componentes eletrônicos contra entrada de umidade e ruído elétrico. A incorporação de dispositivos de proteção contra surtos dentro desta caixa protege ainda mais o sistema contra picos de tensão transitórios.

Comparando Transmissores de Nível Submersíveis com Outras Tecnologias

Ao escolher soluções de medição de nível de líquido, compreender como os transmissores de nível submersíveis se comparam a outras tecnologias ajuda a selecionar a melhor opção para sua aplicação. Aqui, examinamos sensores de nível de radar, sensores de nível ultrassônicos e sensores flutuantes e capacitivos, destacando seus pontos fortes e limitações em relação aos submersíveis.

Sensores de nível de radar

Os sensores de radar usam sinais de micro-ondas para medir a distância até a superfície do líquido. Eles enviam ondas eletromagnéticas que refletem na superfície e retornam ao sensor. O atraso de tempo se traduz no nível do líquido.

Vantagens:

● A medição sem contato evita sujeira e corrosão do sensor.

● Apresenta bom desempenho em condições adversas, como vapor, poeira ou espuma.

● Alta precisão e repetibilidade, muitas vezes melhores que ±0,25% da escala completa.

● Adequado para tanques pressurizados ou selados.

Limitações:

● Mais caros que sensores submersíveis.

● A instalação e configuração podem ser complexas.

● Pode exigir uma linha de visão clara e pode ser afetado por obstruções ou partes internas do tanque.

Os sensores de radar são excelentes onde o contato com o líquido é indesejável ou impossível, mas seu custo e complexidade podem não atender a todas as aplicações.

Sensores de nível ultrassônico

Sensores ultrassônicos emitem ondas sonoras que ricocheteiam na superfície do líquido. O sensor mede o tempo necessário para o retorno dos ecos, convertendo-o em uma leitura de nível.

Vantagens:

● Sem contato, reduzindo riscos de manutenção e contaminação.

● Fácil instalação e econômico.

● Funciona bem em muitas aplicações de líquidos limpos.

Limitações:

● Afetado por vapor, espuma, turbulência ou poeira, que podem espalhar ondas sonoras.

● Precisão normalmente em torno de ±1% da escala completa, menos precisa que a dos submersíveis.

● O desempenho diminui em ambientes barulhentos ou com muito vento.

Sensores ultrassônicos são bons para aplicações simples e de baixo custo com líquidos limpos e distúrbios superficiais mínimos.

Sensores flutuantes e capacitivos

Os sensores de flutuação detectam o nível pela posição de um elemento flutuante que se move com a superfície do líquido. Sensores capacitivos medem alterações na capacitância causadas pela presença de líquido próximo a uma sonda.

Sensores de flutuação:

● Simples, confiável e econômico.

● Fornece detecção de nível pontual ou medição contínua com vários flutuadores.

● As peças mecânicas podem desgastar-se ou emperrar, exigindo manutenção.

Sensores capacitivos:

● Compacto e barato.

● Sensível às propriedades dielétricas de líquidos; pode precisar de calibração.

● Propenso a incrustações e afetado por acúmulos na sonda.

Tanto os sensores flutuantes quanto os capacitivos atendem a tarefas básicas de detecção de nível, mas carecem da precisão e durabilidade dos transmissores submersíveis em ambientes exigentes.

Como os transmissores de nível submersíveis se destacam

● Fornece medição direta e contínua detectando a pressão hidrostática.

● Alta precisão e estabilidade, geralmente ±0,25% da escala completa ou melhor.

● À prova d'água e resistente à corrosão, adequado para líquidos agressivos ou quimicamente agressivos.

● O design compacto cabe em poços estreitos, tanques ou águas abertas.

● Menos afetado por espuma, vapor ou turbulência superficial em comparação com sensores ultrassônicos.

Porém, requerem imersão no líquido, o que pode não ser viável em algumas aplicações.

Conclusão

Os transmissores de nível submersíveis medem os níveis de líquidos detectando a pressão hidrostática. Eles são à prova d'água, resistentes à corrosão e fornecem dados precisos em tempo real. Esses transmissores se destacam em ambientes agressivos e são ideais para indústrias como tratamento de água e gerenciamento de aterros sanitários. As tendências futuras sugerem avanços em durabilidade e precisão. oferece transmissores de nível submersíveis com recursos exclusivos, garantindo desempenho confiável e valor em condições desafiadoras.

Perguntas frequentes

P: O que é um transmissor de nível submersível?

R: Um Transmissor de Nível Submersível é um sensor de pressão projetado para medir níveis de líquidos sendo submerso no fluido, convertendo a pressão hidrostática em um sinal elétrico.

P: Como funciona um transmissor de nível submersível?

R: Ele mede a pressão hidrostática da coluna de líquido acima, convertendo-a em um sinal elétrico para monitoramento em tempo real.

P: Por que usar um Transmissor de Nível Submersível?

R: Eles fornecem medições precisas e confiáveis ​​em ambientes agressivos, garantindo um gerenciamento eficiente do nível de líquido.

P: Quais são os benefícios de usar um Transmissor de Nível Submersível?

R: Eles oferecem alta precisão, confiabilidade e durabilidade em ambientes agressivos ou quimicamente agressivos.
