Classificações primárias e projetos estruturais de medidores de vazão

Introdução

Por que os medidores de vazão industriais usam designs internos diferentes? Cada estrutura atende a necessidades de medição e condições operacionais específicas. Este guia explora as classificações dos medidores de vazão, princípios de funcionamento, diferenças estruturais e opções de instalação para ajudá-lo a escolher o equipamento adequado.

Quais são as principais classificações dos medidores de vazão?

Os medidores de vazão podem ser classificados por seus princípios de medição. Esta abordagem explica como cada instrumento detecta o movimento do fluido. Também revela porque diferentes modelos utilizam diferentes estruturas internas. Os medidores de vazão mecânicos dependem de componentes móveis. Os modelos eletromagnéticos e ultrassônicos usam métodos de detecção não mecânicos. Os medidores de pressão diferencial e de vórtice medem o fluxo através de mudanças no comportamento do fluido. Os medidores de massa térmica e Coriolis usam transferência de calor ou dinâmica de fluidos.

Medidores de vazão mecânicos

Os medidores de vazão mecânicos usam movimento físico para medir o fluxo de fluido. Medidores de turbina e de deslocamento positivo são exemplos comuns. Um medidor de vazão de turbina contém um rotor dentro de seu tubo de medição. O fluido em movimento faz com que o rotor gire. Um sensor detecta a rotação e a converte em um sinal elétrico. O processador de sinal calcula então a taxa de fluxo. O equilíbrio do rotor, a qualidade do rolamento e a posição do sensor influenciam a estabilidade da medição.

Os medidores de vazão de deslocamento positivo usam uma abordagem diferente. Suas câmaras de medição capturam e liberam volumes de fluido conhecidos. Engrenagens internas, rotores ou outros elementos de deslocamento criam ciclos de medição repetidos. Um contador registra esses ciclos e calcula o volume transferido. Este projeto é adequado para determinadas aplicações de combustível e óleo. Ele também pode lidar com alguns fluidos onde a viscosidade suporta uma operação estável da câmara.

Medidores de vazão eletromagnéticos e ultrassônicos

Os medidores de vazão eletromagnéticos medem líquidos condutores por meio de indução eletromagnética. Sua estrutura principal inclui um tubo de medição, bobinas de excitação, eletrodos, revestimento e conversor. O campo magnético interage com o líquido condutor em movimento. Os eletrodos detectam a tensão resultante. O conversor processa este sinal e calcula a vazão. Esses medidores não possuem peças de medição móveis. Eles são comumente usados ​​para água, águas residuais e líquidos químicos compatíveis.

Os medidores de vazão ultrassônicos usam ondas sonoras para determinar a velocidade do fluido. Os modelos de tempo de trânsito comparam sinais ultrassônicos viajando com e contra o fluxo. Os modelos Doppler analisam mudanças de frequência causadas por partículas ou bolhas. Suas estruturas incluem transdutores ultrassônicos e eletrônicos de processamento de sinais. Alguns projetos são montados diretamente dentro de tubulações. Outros fixam-se externamente à superfície do tubo.

Medidores de pressão diferencial e vazão de vórtice

Os medidores de vazão de pressão diferencial medem as mudanças de pressão através de uma restrição. Os elementos primários comuns incluem placas de orifício, tubos Venturi e bocais de fluxo. Os sensores de pressão medem a diferença de pressão a montante e a jusante. Um transmissor então converte essas informações em um sinal de fluxo. O sistema requer conexões de pressão e condições de instalação adequadas.

Os medidores de vazão Vortex usam um corpo rombudo colocado dentro da passagem de fluxo. O fluido que passa pela obstrução cria vórtices alternados. Um sensor detecta a frequência resultante. A eletrônica calcula a vazão a partir deste sinal. Esses medidores são usados ​​em aplicações adequadas de líquidos, gases e vapor. O seu desempenho depende das condições de fluxo e da qualidade da instalação.

Medidores de massa térmica e vazão Coriolis

Os medidores de fluxo de massa térmica usam transferência de calor para medir o fluxo de massa de gás. Seus elementos sensores detectam mudanças de temperatura causadas pelo movimento do gás. A eletrônica converte essas mudanças em uma leitura de fluxo de massa. Eles são usados ​​para ar comprimido, nitrogênio, gás natural e outros gases compatíveis.

Os medidores de vazão Coriolis usam tubos de medição vibratórios. O movimento fluido altera a resposta à vibração através das forças de Coriolis. Sensores detectam o movimento do tubo e calculam o fluxo de massa. Alguns modelos também medem a densidade do fluido. Sua construção é mais complexa do que muitos medidores de vazão básicos. Eles são úteis quando a medição direta da massa é importante.

Dica: Ao comparar os tipos de medidores de vazão, comece com o princípio de medição. Em seguida, verifique se sua estrutura se adapta ao fluido e ao processo reais.

Como funcionam as diferentes estruturas de medidores de vazão?

Compreender os componentes internos torna a classificação do medidor de vazão mais prática. Dois instrumentos podem medir o mesmo meio, mas usar estruturas diferentes. Essas diferenças influenciam a geração, manutenção e instalação do sinal. Medidores de turbina e de deslocamento positivo fornecem exemplos úteis. Ambos medem o fluxo de líquido, mas seus mecanismos internos funcionam de maneira diferente.

Estrutura interna do medidor de vazão de turbina

Um medidor de vazão de turbina geralmente contém um tubo de medição, rotor, rolamentos, sensor e processador de sinal. O fluido entra no tubo de medição e empurra o rotor. O rotor gira a uma velocidade relacionada à velocidade do fluido. Um sensor de captação detecta cada rotação e gera pulsos elétricos. O processador de sinal converte esses pulsos em leituras de fluxo.

O design do rotor desempenha um papel importante no desempenho da medição. O mau equilíbrio pode causar vibração e sinais instáveis. Os materiais dos rolamentos também afetam o atrito e a vida útil. Alguns projetos industriais usam rolamentos de carboneto de tungstênio, rubi ou cerâmica. Esses materiais atendem a diferentes condições operacionais e requisitos de desgaste.

O sensor pode usar detecção magnetorresistiva ou indutiva. O processador de sinal pode ser conectado a um display local ou instrumento remoto. Alguns projetos também suportam diferentes conexões de pipeline. Isso inclui arranjos de conexão rosqueados, flangeados e outros. Um projeto de turbina referenciado oferece configurações integrais e remotas. Suas opções publicadas também incluem diferentes materiais de rolamento e corpo. Esses recursos mostram como as escolhas estruturais suportam diferentes requisitos de processo.

Câmara de medição do medidor de fluxo de deslocamento positivo

Um medidor de vazão de deslocamento positivo mede o fluido por meio de captura repetida de volume. Sua estrutura principal inclui câmara de medição e elementos de deslocamento. Dependendo do projeto, esses elementos podem utilizar engrenagens, rotores ou outras peças mecânicas. O fluido entra na câmara e move os componentes internos. Cada ciclo representa um volume de fluido definido. Um contador mecânico ou eletrônico registra os ciclos.

Esta estrutura difere de um medidor de turbina. Um medidor de turbina calcula o fluxo a partir da velocidade do rotor. Um medidor de deslocamento positivo conta movimentos repetidos de volume. Pode ser útil para transferência de combustível, diesel e óleo. Alguns modelos também suportam líquidos em uma ampla faixa de viscosidade. No entanto, a gama real depende do design do produto.

Um design de contador digital referenciado ilustra vários recursos práticos. Inclui um totalizador integrado e um mecanismo de ajuste. As opções de material do corpo listadas incluem alumínio, ferro fundido e aço inoxidável. As opções de conexão incluem flange e arranjos roscados. A câmara de medição e o mecanismo de deslocamento continuam sendo os componentes principais. O contador digital apenas exibe ou registra o volume medido. Isso não altera o princípio de medição mecânica subjacente.

Estrutura do sensor do medidor de fluxo eletromagnético

Um medidor de vazão eletromagnético possui um tubo de medição, revestimento, eletrodos, bobinas de excitação e conversor. O revestimento separa o líquido condutor do corpo metálico. As bobinas geram um campo magnético através do tubo de medição. À medida que o líquido condutor se move através deste campo, uma voltagem se desenvolve através dos eletrodos.

O sinal do eletrodo geralmente é pequeno. O conversor amplifica e processa. Em seguida, calcula a velocidade do fluxo e a vazão volumétrica. Como o tubo de medição não possui rotor, há menos peças móveis. Este projeto pode reduzir o desgaste mecânico e a obstrução. No entanto, o líquido deve ter condutividade elétrica suficiente.

Os materiais do eletrodo e do revestimento devem corresponder ao meio do processo. Aço inoxidável, Hastelloy, PTFE e PFA são exemplos de opções de materiais. Sua resistência química e limites de temperatura são diferentes. Os usuários devem verificar a concentração, temperatura, pressão e condições de limpeza antes de selecioná-los. O conversor também pode fornecer saídas analógicas ou digitais. Estas saídas suportam conexão a sistemas de monitoramento e controle.

Configurações de sensores ultrassônicos e de pressão diferencial

Os medidores de vazão ultrassônicos usam transdutores para enviar e receber sinais sonoros. Os projetos de tempo de trânsito medem a diferença de tempo entre os sinais upstream e downstream. Os projetos Doppler detectam alterações de frequência causadas por partículas ou bolhas de gás. Os transdutores podem ser instalados dentro do tubo ou montados externamente. Os designs de fixação evitam o contato direto com o fluido medido.

Os medidores de pressão diferencial usam outro arranjo estrutural. Um elemento primário cria uma diferença de pressão dentro da tubulação. As tomadas de pressão conectam os lados a montante e a jusante a um transmissor. O transmissor mede a diferença e calcula o fluxo. Placas de orifício, tubos Venturi e bocais de fluxo são elementos primários comuns.

Essas configurações possuem diferentes demandas de instalação. Os medidores ultrassônicos precisam de acoplamento acústico e condições de tubulação adequadas. Os sistemas de pressão diferencial necessitam de conexões de pressão e linhas de impulso corretas. Ambos requerem instalação adequada para suportar leituras confiáveis.

Dica: Um display digital não define o princípio de medição. Sempre identifique a tecnologia do sensor antes de comparar as estruturas dos medidores de vazão.

Como os medidores de vazão são classificados por projeto de instalação?

O projeto de instalação descreve como um medidor de vazão se conecta a uma tubulação. Não descreve necessariamente o seu princípio de medição. Um medidor de turbina, por exemplo, pode usar uma estrutura em linha. Um medidor ultrassônico pode usar transdutores clamp-on ou em linha. A escolha do método de instalação correto ajuda a reduzir os custos de modificação. Ele também suporta medições confiáveis ​​e manutenção mais fácil.

Estruturas de medidores de vazão em linha

Um medidor de vazão em linha é instalado diretamente na tubulação. O fluido medido passa pela sua seção de medição interna. O instrumento pode usar conexões roscadas, flangeadas ou sanitárias. Seu corpo geralmente faz parte do pipeline do processo. Este arranjo fornece uma passagem de medição definida e um posicionamento estável do sensor.

Projetos em linha são comuns em sistemas de tratamento de água, transferência de combustível, processamento químico e produção. Eles são adequados para aplicações onde a tubulação pode ser aberta durante a instalação. No entanto, os engenheiros devem considerar o diâmetro do tubo e o espaço de instalação disponível. Eles também devem verificar a direção do fluxo e os comprimentos retos necessários dos tubos.

A estrutura interna depende do princípio de medição. Um modelo de turbina contém um rotor e um sensor de captação. Um modelo eletromagnético usa eletrodos e bobinas de excitação. Um modelo de deslocamento positivo contém uma câmara de medição. Portanto, a instalação em linha não indica uma tecnologia específica.

Estruturas de medidor de vazão de inserção

Os medidores de vazão de inserção usam uma sonda que entra na tubulação. A sonda atinge uma posição selecionada dentro do meio que flui. Seu sensor mede as condições locais de fluxo. O instrumento então usa seu método de medição e dados de calibração para determinar o fluxo.

Esta estrutura pode ser adequada para grandes tubulações. Pode reduzir os custos de instalação em comparação com um medidor full-bore. Alguns projetos permitem a instalação através de um acessório de montagem. Outros exigem o desligamento do gasoduto ou um procedimento hot-tap adequado. O método correto depende das condições de pressão e do projeto do equipamento.

A profundidade de inserção e a orientação do sensor são importantes. O posicionamento incorreto pode causar leituras que não representam o perfil de fluxo. Os engenheiros devem considerar o diâmetro do tubo, a distribuição de velocidade e os distúrbios a montante. Eles também devem confirmar se o sensor pode ser removido com segurança para manutenção.

Estruturas de medidor de vazão de fixação

Os medidores de vazão de fixação montam sensores na parte externa de um tubo. Os sinais ultrassônicos passam pela parede do tubo e pelo fluido. O instrumento analisa os sinais para calcular a velocidade do fluxo. Essa abordagem evita cortar a tubulação ou expor o sensor ao meio do processo.

Projetos de fixação podem ser úteis para projetos temporários de medição e modernização. Eles também podem ser adequados para tubulações onde o desligamento é difícil. Contudo, o material do tubo e a condição da parede afetam a transmissão do sinal. Revestimento, corrosão, depósitos e geometria do tubo podem influenciar a qualidade da medição.

A superfície de instalação deve ser preparada corretamente. O espaçamento e o alinhamento dos sensores devem seguir as instruções do fabricante. Material de acoplamento acústico também pode ser necessário. O equipamento de fixação não é automaticamente adequado para todos os tubos. Os usuários devem confirmar a compatibilidade do material e as condições do sinal antes da compra.

Dica: Para projetos de modernização, compare o tempo de inatividade da instalação e os custos de modificação da tubulação antes de escolher projetos em linha, inserção ou fixação.

Qual é a diferença entre projetos de medidores de vazão integrados e remotos?

Os medidores de vazão também podem ser classificados por arranjos de display e conversor. Projetos integrais e remotos são duas configurações comuns. A principal diferença é a posição dos componentes eletrônicos. Esta escolha afeta a flexibilidade de instalação, acessibilidade e manutenção. Isso não altera necessariamente o princípio básico de medição.

Estrutura do medidor de vazão de exibição integral

Um medidor de vazão integral combina o sensor, o conversor e o display em um único conjunto. A seção de medição detecta movimento de fluido. O conversor processa o sinal e calcula os dados de vazão. O display apresenta os resultados próximos ao pipeline.

Este design oferece um arranjo de instalação compacto. Os operadores podem verificar as leituras diretamente no ponto de medição. Também reduz a necessidade de cabos de sinal separados entre o sensor e o conversor. As configurações integrais são adequadas quando o ambiente de instalação permite acesso local.

No entanto, o ambiente circundante deve atender aos requisitos dos componentes eletrônicos. Altas temperaturas, fortes vibrações e difícil acesso podem afetar as decisões de instalação. Os engenheiros devem verificar a proteção do gabinete e os limites de temperatura ambiente. Eles também devem considerar se os operadores conseguem ler o display com segurança.

Estrutura do medidor de vazão com display remoto

Um medidor de vazão remoto separa o sensor de seu conversor ou display. Um cabo de conexão transfere sinais entre esses componentes. Este arranjo permite que o sensor permaneça próximo à tubulação. O display pode ser instalado em um local mais acessível.

Projetos remotos são úteis quando tubulações operam em ambientes difíceis. Por exemplo, o sensor pode ser instalado em uma área úmida ou restrita. Os operadores podem colocar o display em uma sala de controle protegida. Isso torna o monitoramento de rotina mais conveniente.

O comprimento do cabo e a compatibilidade do sinal requerem atenção. O comprimento excessivo do cabo pode afetar a qualidade do sinal em determinados projetos. O roteamento dos cabos também deve evitar fortes interferências elétricas. Os usuários devem seguir os requisitos de fiação e aterramento do fabricante.

Como escolher entre projetos integrais e remotos

A configuração correta depende do ambiente de instalação. Projetos integrais são adequados para locais acessíveis com condições ambientais adequadas. Projetos remotos proporcionam maior flexibilidade quando o ponto de medição é difícil de alcançar. Ambos os arranjos podem apoiar o monitoramento de processos industriais.

Antes de tomar uma decisão, avalie estes fatores:

O princípio da medição deverá continuar a ser a primeira prioridade de selecção. A configuração da tela vem depois. Uma exibição conveniente não pode compensar um sensor ou faixa de medição inadequada.

Como as estruturas do medidor de vazão afetam o desempenho da medição?

O projeto estrutural influencia diretamente a qualidade da medição. Os componentes internos determinam como o movimento do fluido se torna um sinal mensurável. Os materiais influenciam a compatibilidade e a durabilidade. A geometria da instalação afeta as condições de fluxo. A compreensão desses fatores ajuda os engenheiros a avaliar o equipamento além de sua aparência.

Componentes Internos e Precisão de Medição

O design dos componentes internos afeta a precisão e a repetibilidade. Nos medidores de turbina, o equilíbrio do rotor e a qualidade do rolamento influenciam a estabilidade rotacional. O posicionamento do sensor afeta a detecção de pulso. Um rotor mal projetado pode criar vibrações ou sinais inconsistentes.

Os medidores de deslocamento positivo dependem da geometria da câmara de medição. As folgas internas influenciam a forma como o fluido se move através da câmara. Os elementos de deslocamento devem operar de forma consistente. Desgaste excessivo ou condições inadequadas do fluido podem afetar o desempenho da medição.

Os medidores eletromagnéticos dependem de campos magnéticos estáveis ​​e sinais de eletrodos. A condição do eletrodo e a integridade do revestimento são importantes. Os medidores ultrassônicos dependem de transmissão acústica confiável. O posicionamento do transdutor e o processamento do sinal também são importantes.

O processamento de sinal conecta a estrutura de detecção à leitura final. Ele converte sinais brutos em informações de fluxo utilizáveis. Erros de configuração podem afetar os valores exibidos. Portanto, os compradores devem avaliar a construção do sensor e a eletrônica em conjunto.

Materiais Estruturais e Compatibilidade de Fluidos

A seleção do material determina se um medidor de vazão é adequado ao meio medido. Diferentes aplicações expõem os equipamentos a diferentes condições químicas e mecânicas. O aço inoxidável é comum em corpos de medidores industriais. O alumínio é usado em certos designs leves. Bronze e ligas especializadas atendem a aplicações selecionadas.

Os componentes molhados necessitam de atenção especial. Isso inclui tubos de medição, eletrodos, revestimentos, vedações e elementos de deslocamento interno. Um material corporal adequado não garante compatibilidade química completa. Todos os componentes em contato com o fluido devem ser considerados.

Por exemplo, um medidor de deslocamento positivo de alumínio pode ser adequado para determinadas aplicações de combustível. No entanto, produtos químicos agressivos podem exigir outra construção. Os medidores eletromagnéticos podem usar revestimentos de PTFE ou PFA para serviços corrosivos adequados. A seleção final deve seguir os dados de compatibilidade química.

As classificações de pressão e temperatura são igualmente importantes. Os materiais podem responder de maneira diferente sob condições variáveis. As vedações podem amolecer, endurecer ou perder o desempenho de vedação. Os engenheiros devem verificar todos os materiais molhados em relação às especificações reais do processo.

Perda de pressão, resistência ao fluxo e manutenção

As estruturas internas podem criar diferentes níveis de resistência ao fluxo. Os medidores de turbina introduzem um rotor na passagem do fluxo. Os medidores de deslocamento positivo utilizam câmaras de medição internas. Estas estruturas podem criar perdas de pressão dependendo do seu projeto e condições de operação.

Os medidores eletromagnéticos geralmente possuem uma passagem de medição desobstruída. Isto pode reduzir a resistência adicional ao fluxo. No entanto, depósitos no revestimento e arranjos inadequados de tubos ainda podem afetar o desempenho. Os medidores de pressão diferencial criam intencionalmente uma restrição para gerar uma diferença de pressão mensurável.

Os requisitos de manutenção também variam. Os medidores de turbina precisam de inspeção de rotores e rolamentos. Os medidores de deslocamento positivo requerem atenção aos componentes de deslocamento. Os medidores eletromagnéticos precisam de verificações dos eletrodos e do revestimento. Os medidores ultrassônicos requerem posicionamento adequado do transdutor e verificação de sinal.

Dica: Peça aos fabricantes informações sobre perda de pressão e requisitos de manutenção. Esses detalhes ajudam a estimar os custos operacionais de longo prazo.

Como identificar a classificação correta do medidor de vazão para sua aplicação?

A seleção de um medidor de vazão requer uma compreensão clara das condições do processo. Os compradores não devem escolher equipamentos com base apenas no preço ou na aparência. O princípio de medição, a estrutura do sensor e o método de instalação devem funcionar juntos. Uma avaliação estruturada reduz problemas de compatibilidade e melhora a confiabilidade da medição.

Selecione o princípio de medição com base no tipo de fluido

Comece identificando o meio medido. Líquidos condutores podem ser adequados para medidores de vazão eletromagnéticos. Líquidos limpos e de baixa viscosidade podem ser adequados para projetos de turbinas. Certas aplicações de combustíveis e petróleo podem beneficiar-se da tecnologia de deslocamento positivo. As aplicações de gás podem exigir massa térmica ou outros princípios de medição adequados.

As propriedades dos fluidos também são importantes. Considere condutividade, viscosidade, densidade, temperatura e contaminação. Partículas suspensas podem afetar componentes mecânicos. A composição do gás pode influenciar as medições de massa térmica. Líquidos corrosivos requerem materiais umedecidos adequados.

A saída de medição necessária é outra consideração. Alguns processos necessitam de fluxo volumétrico. Outros requerem fluxo de massa ou volume totalizado. Esses requisitos influenciam o princípio de medição e a eletrônica.

Combine o projeto estrutural com as condições da tubulação

As condições da tubulação determinam qual estrutura de instalação é prática. Os engenheiros devem confirmar o diâmetro nominal e o espaço de montagem disponível. Eles também devem revisar a pressão, a temperatura e a velocidade do fluxo. Grandes tubulações podem se beneficiar de projetos de inserção adequados. Projetos de retrofit podem considerar equipamentos ultrassônicos de fixação.

Os medidores em linha oferecem integração direta com tubulações. Eles podem exigir corte e desligamento da tubulação durante a instalação. Projetos de inserção podem reduzir alguns requisitos de modificação. Projetos de fixação evitam contato direto com fluidos. No entanto, o seu desempenho depende do material do tubo e das condições acústicas.

A posição da tela também é importante. Projetos integrais fornecem leituras locais. Projetos remotos permitem posicionamento flexível do display. O arranjo selecionado deve ser adequado ao acesso do operador e às condições ambientais.

Verifique as especificações técnicas e requisitos de saída

As especificações técnicas fornecem a referência final de seleção. Os compradores devem comparar os seguintes parâmetros antes de confirmar um modelo:

• Meio de medição e princípio de medição.

• Taxas de fluxo mínima, normal e máxima.

• Diâmetro da tubulação e tipo de conexão.

• Pressão e temperatura de operação.

• Requisitos de precisão e repetibilidade.

• Materiais molhados e classificação de proteção.

• Fonte de alimentação e saída elétrica.

• Protocolos de comunicação e compatibilidade do sistema de controle.

Os requisitos de produção merecem atenção especial. As opções industriais comuns incluem comunicação de 4 a 20 mA, pulso, relé e RS485. A escolha correta depende do sistema de controle. Os compradores também devem confirmar se o instrumento suporta exibição local ou monitoramento remoto.

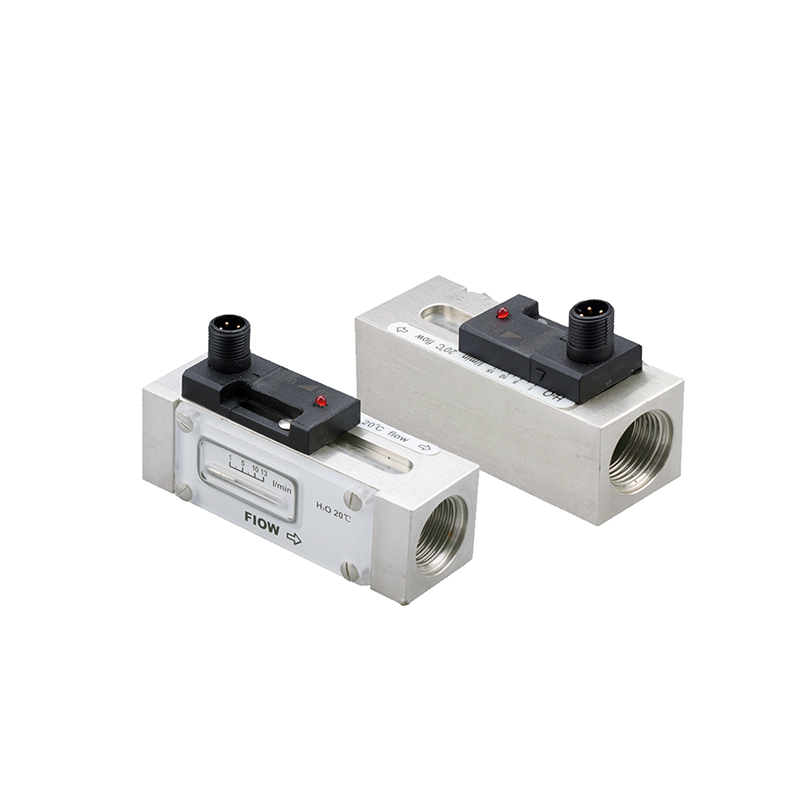

Para aplicações que exigem monitoramento da condição de vazão em vez de medição contínua de vazão, os interruptores de vazão também podem ser relevantes. HIGHJOIN oferece diferentes produtos de monitoramento de fluxo. A chave de fluxo térmico HFM500 suporta configurações de saída PNP, NPN e relé. Ele foi projetado para aplicações de detecção e comutação de fluxo. Não deve ser confundido com um medidor de vazão contínuo.

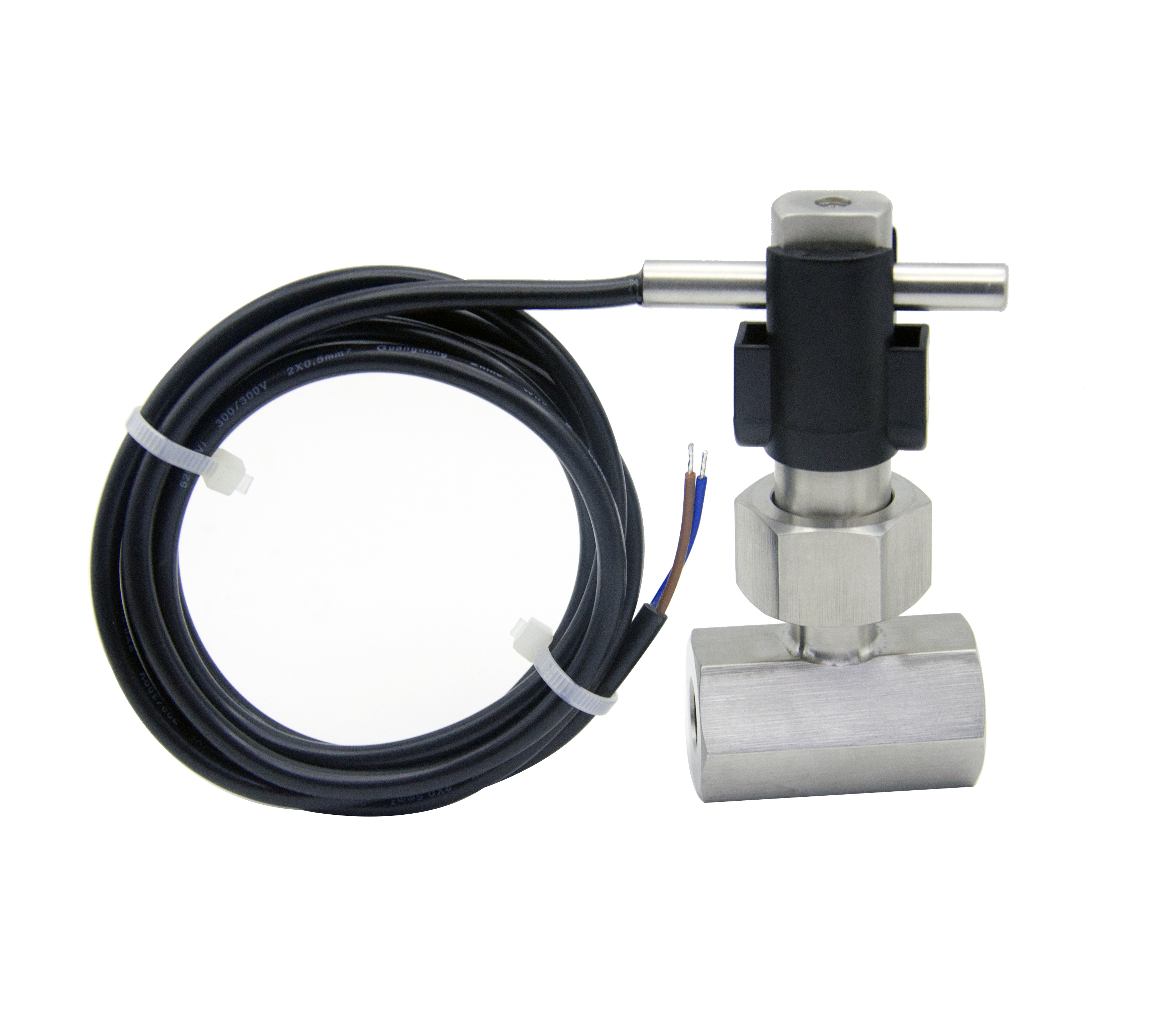

A chave de fluxo de pá de aço inoxidável FS50 oferece outra opção para monitoramento do fluxo de água. Sua estrutura de pá detecta condições de fluxo dentro da tubulação. Ele pode suportar proteção de equipamentos e funções de controle relacionadas ao fluxo. No entanto, ele não substitui um medidor de vazão quando é necessária a medição contínua da vazão.

Os compradores podem explorar a linha de produtos de medidor de vazão e monitoramento de vazão HIGHJOIN para revisar as categorias de equipamentos disponíveis. Comparar as funções de medição antes de comprar ajuda a evitar a seleção de um switch para uma aplicação de medição.

Dica: Um medidor de vazão mede a vazão ou volume. Um fluxostato detecta se o fluxo atinge uma condição operacional definida. Suas funções são diferentes.

Conclusão

Os medidores de vazão usam diferentes princípios e projetos estruturais. Seu desempenho depende das propriedades do fluido, da instalação e da compatibilidade do material. A HIGHJOIN oferece medidores de vazão e interruptores de vazão para monitoramento industrial. Sua linha de produtos oferece suporte a configurações flexíveis, detecção confiável e controle eficiente de processos.

Perguntas frequentes

P: Quais são as principais classificações dos medidores de vazão?

R: Os tipos comuns de medidores de vazão incluem medidores de turbina, eletromagnéticos, ultrassônicos, de vórtice e de massa térmica.

P: Como funciona um medidor de vazão de turbina?

R: Um rotor gira à medida que o fluido passa, gerando sinais para medição de vazão.

P: Qual é a diferença entre medidores de vazão de turbina e de deslocamento positivo?

R: Os medidores de turbina medem a velocidade do rotor, enquanto os medidores de deslocamento positivo capturam volumes fixos de fluido.

P: O que são medidores de vazão em linha e clamp-on?

R: Os medidores em linha entram na tubulação, enquanto os medidores de fixação são montados externamente.

P: Como você escolhe o design correto do medidor de vazão?

R: Considere as propriedades do fluido, tamanho do tubo, pressão, temperatura, precisão e condições de instalação.
