Métodos de teste de manômetros para garantia de qualidade

Introdução

Você pode confiar em todas as leituras dos manômetros do seu sistema industrial? Mesmo pequenos erros de medição podem afetar o desempenho e a segurança do equipamento. O teste do manômetro verifica a precisão, confiabilidade e integridade estrutural. Este guia explora os principais métodos de teste, procedimentos de calibração e padrões de qualidade. Você também aprenderá como avaliar os fabricantes antes de fazer o pedido.

O que o teste do manômetro verifica?

O teste do manômetro verifica várias características importantes de desempenho. Ele verifica a precisão da medição e a consistência da leitura. Também avalia a resistência à pressão e a condição mecânica. Os instrumentos digitais requerem verificações de função eletrônica adicionais. Essas inspeções ajudam os fabricantes a identificar defeitos antes do envio. Eles também ajudam os compradores a avaliar a qualidade do produto.

Precisão de medição e consistência de leitura

A precisão da medição é um dos indicadores de qualidade mais importantes. Um manômetro deve exibir valores próximos à pressão real. O teste compara suas leituras com um instrumento de referência. A diferença entre esses valores indica desvio de medição. A repetibilidade verifica se o medidor produz leituras consistentes sob condições repetidas. Ambas as características afetam a confiabilidade da medição industrial.

Por exemplo, um medidor pode exibir leituras ligeiramente diferentes durante testes repetidos. Esta diferença pode resultar de atrito mecânico ou instabilidade do sensor. Os testes ajudam a identificar esses problemas antes da entrega. As classes de precisão também fornecem uma base para avaliação do produto. No entanto, os compradores devem verificar as condições de referência especificadas. Uma resolução de tela mais alta não significa automaticamente melhor precisão.

Resistência à Pressão e Integridade Estrutural

O teste de resistência à pressão avalia a capacidade do instrumento de suportar condições de pressão especificadas. Ele se concentra no elemento sensor e no limite de pressão. Esses componentes devem tolerar as condições operacionais pretendidas. Os inspetores também verificam conexões, vedações e estruturas de alojamento. Deformação ou vazamento visíveis podem indicar defeitos potenciais.

A pressão nominal e a sobrecarga permitida são especificações diferentes. A pressão nominal descreve a faixa de medição pretendida. Os limites de sobrepressão descrevem a exposição especificada além das condições normais. Os testes devem seguir os procedimentos aprovados pelo fabricante. A pressão excessiva pode danificar permanentemente componentes sensíveis. Também pode criar riscos de segurança durante a inspeção.

Movimento mecânico e desempenho de exibição

Os manômetros mecânicos requerem um movimento suave do ponteiro. Os inspetores observam o ponteiro durante o aumento da pressão. Também verificam seu retorno após a liberação da pressão. O ponteiro deve se mover sem travar ou saltar irregularmente. O retorno ao ponto zero é outro item importante da inspeção.

O mostrador e o ponteiro devem permanecer fáceis de ler. Os inspetores verificam o alinhamento e as marcações de escala. Eles também procuram componentes soltos e janelas danificadas. O atrito mecânico pode afetar a consistência da medição. Essas verificações ajudam a identificar defeitos de montagem antes do envio.

Sensor digital e verificação de função eletrônica

Os manômetros digitais requerem verificação eletrônica. Seus sensores devem responder corretamente à pressão aplicada. O teste compara as leituras exibidas com os valores de referência. Os inspetores também verificam o display e a fonte de alimentação. Outras funções podem incluir comutação de unidades e ajuste de zero.

Alguns modelos fornecem alarmes ou saídas elétricas. Estas funções requerem verificação separada. A estabilidade do sinal também deve ser verificada quando aplicável. Instrumentos alimentados por bateria precisam de verificações de energia e bateria. Os itens de teste exatos dependem das especificações do produto.

Quais são os principais métodos de teste de manômetros?

O teste de manômetro combina vários procedimentos. Cada método verifica uma característica de qualidade diferente. A calibração verifica a precisão da medição. O teste de repetibilidade verifica a consistência da leitura. A inspeção de vazamento avalia os limites de pressão. O ciclo de pressão examina o desempenho sob mudanças repetidas. Juntos, esses procedimentos proporcionam uma avaliação de qualidade mais completa.

Teste de calibração de manômetro

Um procedimento de calibração de manômetro compara o instrumento com um padrão de referência. O equipamento de referência deve ter precisão adequada. Os técnicos conectam ambos os instrumentos a uma fonte de pressão controlada. Eles então aplicam pressão em pontos selecionados. As leituras do medidor de teste são comparadas com os valores de referência.

Os testes devem abranger partes relevantes da faixa de medição. Os técnicos podem aumentar a pressão em etapas controladas. Eles registram cada valor de referência e leitura indicada. Alguns procedimentos também incluem a diminuição da pressão. Isso ajuda a revelar diferenças entre as direções de carregamento.

Os resultados da calibração mostram desvios de medição. Eles também podem indicar se o ajuste é necessário. Após o ajuste, o medidor deverá passar por nova verificação. Um registro de calibração deve identificar o instrumento e as condições de teste. Deve também indicar o equipamento de referência e os resultados.

Precisão do manômetro e teste de erros

O teste de precisão do manômetro avalia o desvio da medição. Ele compara a pressão indicada com a pressão de referência.

Erro de Medição = Pressão Indicada − Pressão de Referência

Por exemplo, um instrumento de referência mostra 5,00 bar. O medidor de teste indica 5,08 bar. Portanto, seu erro de medição é de +0,08 bar.

O erro percentual de escala total usa outro cálculo:

Porcentagem de erro = (erro absoluto ÷ escala completa) × 100%

Este método expressa o erro relativo ao fundo de escala do instrumento. Os compradores devem distinguir isso da porcentagem de leitura. Os fabricantes podem especificar a precisão usando diferentes bases de referência. Verifique sempre a ficha técnica do produto e os padrões de teste aplicáveis.

Testar vários pontos de pressão fornece um resultado mais claro. Ajuda a identificar erros em toda a faixa de medição. Uma verificação de ponto único não pode estabelecer o desempenho completo. O limite de aceitação deve seguir a especificação do produto.

Repetibilidade de manômetros e testes de histerese

O teste de repetibilidade verifica se as leituras permanecem consistentes. Os técnicos aplicam a mesma pressão repetidamente. Eles registram os valores indicados durante cada ciclo. Grandes diferenças podem sugerir detecção instável ou movimento mecânico.

O teste de histerese compara as leituras durante o aumento e a diminuição da pressão. A mesma pressão de referência pode produzir indicações diferentes. O atrito mecânico pode contribuir para esta diferença. O comportamento do elemento sensor também pode influenciar o resultado.

Esses testes são úteis para instrumentos mecânicos e eletrônicos. No entanto, os seus procedimentos podem ser diferentes. Os compradores devem solicitar métodos de teste e limites de aceitação. Isso torna as comparações de fornecedores mais significativas.

Teste de vazamento de manômetro

O teste de vazamento verifica o limite de pressão do instrumento. Os inspetores examinam conexões, vedações e juntas. Eles aplicam o meio de teste e a pressão especificados. O método de inspeção depende do design do produto. Os procedimentos adequados podem incluir queda de pressão ou métodos aprovados de detecção de vazamentos.

Uma queda de pressão nem sempre prova vazamento. As mudanças de temperatura também podem afetar as leituras de pressão. As condições de teste devem, portanto, permanecer controladas. Os inspetores devem seguir o procedimento aplicável. Eles devem registrar quaisquer descobertas de vazamento.

Para medidores cheios de líquido, a vedação da caixa também é importante. O fluido de enchimento deve permanecer contido. Janelas ou vedações danificadas requerem atenção. Uma inspeção adequada verifica os limites do processo e a integridade do caso.

Ciclagem de Pressão e Teste de Sobrepressão

O ciclo de pressão expõe um instrumento a repetidas mudanças de pressão. Ajuda a avaliar o desempenho sob carregamento repetido. Os inspetores monitoram mudanças nas leituras e no comportamento mecânico. Eles podem verificar o retorno zero após os ciclos selecionados. O procedimento deve seguir os requisitos de projeto e teste do produto.

O teste de sobrepressão tem uma finalidade diferente. Ele avalia o desempenho sob exposição à pressão especificada além das condições normais de medição. Não é o mesmo que calibração de rotina. Pressão excessiva ou descontrolada pode danificar o manômetro. Os testes devem utilizar limites aprovados e equipamentos de proteção adequados.

Dica: Nunca aplique pressão de sobrecarga arbitrária durante a inspeção. Siga os limites de teste especificados pelo fabricante.

Teste de ponteiro, retorno zero e função de exibição

Medidores mecânicos requerem inspeção de ponteiro. Os técnicos verificam o movimento no mostrador. Eles observam aderência, vibração e alinhamento. Após a liberação da pressão, eles verificam o retorno zero. As marcações do mostrador também devem permanecer claras.

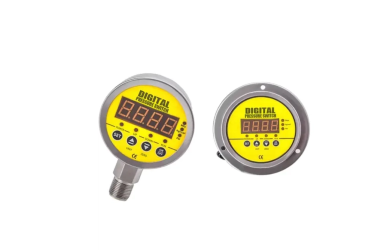

Os medidores digitais exigem verificação do display. Os técnicos verificam as leituras numéricas e a estabilidade da tela. Eles testam funções disponíveis, como troca de unidade. O ajuste zero e os alarmes também podem exigir inspeção. Os modelos alimentados por bateria precisam de verificações de energia adequadas.

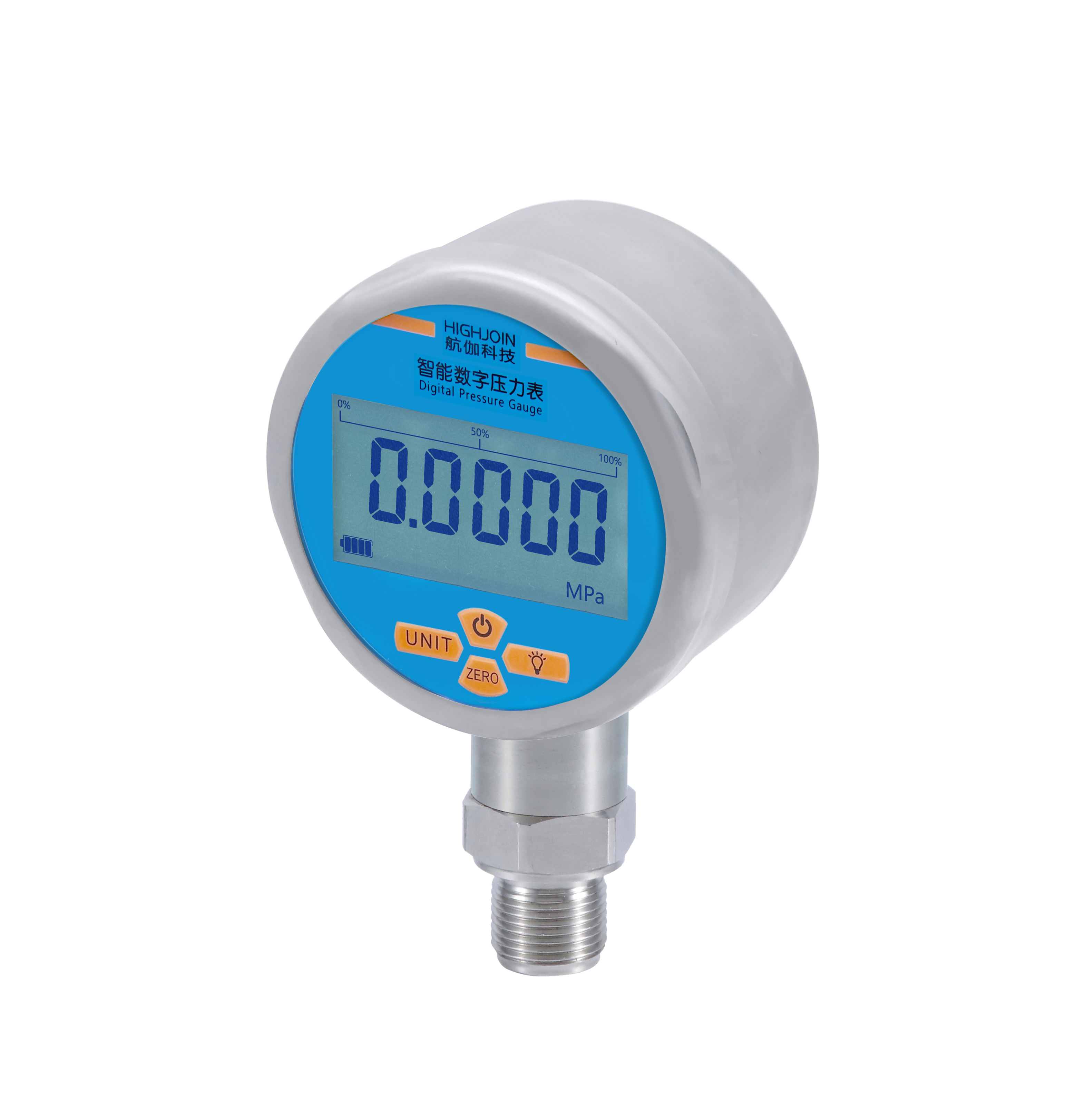

Por exemplo, da HJ ​​Sensor o manômetro digital inteligente HP-S260 lista opções de display LCD e troca de unidade. Suas especificações publicadas incluem uma precisão padrão de 1,0%. Esses recursos fornecem itens claros para verificação funcional. Eles não substituem a calibração com um instrumento de referência.

Inspeção Visual e Verificação Final de Qualidade

A inspeção visual verifica a condição externa do instrumento. Os inspetores examinam a caixa, a janela, o mostrador e a conexão. Eles procuram corrosão, arranhões e deformação. Eles também verificam os rótulos e a identificação do produto.

A verificação final da qualidade combina os resultados da inspeção. Confirma se o produto atende aos requisitos de aceitação. Os registros podem incluir resultados de calibração e verificações funcionais. Alguns pedidos também exigem documentos de teste de material ou pressão. Os registros necessários dependem das especificações do comprador.

Dica: Defina os critérios de aceitação antes do início da produção. Isto ajuda a evitar disputas durante a inspeção final.

Como os métodos de teste diferem entre medidores de pressão mecânicos e digitais?

Testando tubo Bourdon e manômetros cheios de líquido

Os medidores de tubo Bourdon exigem verificações de desempenho mecânico. Os técnicos aplicam pressão controlada ao tubo sensor. Eles observam o movimento do ponteiro e a consistência da leitura. Eles também verificam o retorno zero após a liberação da pressão. A calibração verifica a pressão indicada em relação a uma referência.

Os modelos cheios de líquido requerem inspeção visual adicional. Os técnicos examinam a caixa e as condições da vedação. Eles verificam se há vazamento ou perda anormal de fluido. O movimento do ponteiro deve permanecer claro em condições normais de teste. O fluido de enchimento ajuda a amortecer a vibração durante a operação. Ele não substitui o teste de precisão.

Um exemplo de produto é o medidor cheio de glicerina em aço inoxidável de 63 mm listado pela Gongchuang. A página do produto identifica a indicação do ponteiro e uma precisão declarada de 1,6. Ele também lista conexões radiais e aplicações industriais. Esses detalhes ilustram itens de configuração que os compradores devem incluir nos planos de inspeção. Eles não estabelecem um requisito universal de teste.

Testando manômetros digitais alimentados por bateria

Os medidores digitais requerem sensor e verificação eletrônica. Os técnicos aplicam valores de pressão conhecidos. Eles comparam as leituras exibidas com valores de referência. Eles também inspecionam a estabilidade e a resposta da tela. A fonte de alimentação e a condição da bateria requerem atenção.

Alguns modelos digitais oferecem funções adicionais. Estes podem incluir comutação de unidades e saídas de alarme. Cada função disponível deve ser testada separadamente. As saídas de comunicação ou relé também precisam de verificação quando especificadas. O relatório de teste deve identificar as funções testadas.

A lista de produtos Hongqi HC-100 descreve um medidor digital alimentado por bateria. Ele lista graus de precisão e unidades de pressão selecionáveis. Sua saída de relé opcional fornece outra função para verificação. Estas especificações são exemplos específicos de produtos. Eles não devem ser tratados como requisitos universais de medição digital.

Comparando verificações de qualidade de medidores mecânicos e digitais

Ambos os tipos de medidores exigem verificação de precisão. Eles também precisam de verificações adequadas de resistência à pressão. Contudo, seus itens de inspeção adicionais são diferentes. Medidores mecânicos exigem verificações de ponteiro e movimento. Os medidores digitais exigem verificações do sensor e da função eletrônica.

O plano de testes deve corresponder ao projeto do instrumento. Uma lista de verificação comum pode abranger requisitos partilhados. Verificações adicionais devem abordar funções específicas do modelo.

Quais padrões e equipamentos são usados ​​para testes de manômetros?

Testes confiáveis ​​requerem equipamentos de referência adequados e procedimentos definidos. Os fabricantes usam calibradores de pressão, controladores e medidores de referência. As normas aplicáveis ​​também ajudam a estabelecer requisitos técnicos. Os compradores devem confirmar quais padrões se aplicam aos seus produtos e mercados.

Calibradores de pressão de referência e controladores de pressão

Um calibrador de pressão fornece uma referência para verificação de medição. Ele gera ou mede valores de pressão conhecidos. Os técnicos comparam o medidor de teste com esta referência. O equipamento deve ter precisão e estado de calibração adequados.

Os controladores de pressão ajudam a aplicar pressão estável durante os testes. Eles podem fornecer aumentos e diminuições controladas de pressão. Os medidores de referência oferecem outro método de comparação de medições. Suas especificações devem estar de acordo com a faixa de teste.

A rastreabilidade também é importante. Os instrumentos de referência devem ter registros de calibração válidos. Esses registros ajudam a estabelecer a confiança na medição. Eles também apoiam procedimentos de inspeção consistentes.

Padrões comuns de teste de manômetros

EN 837 e ASME B40.100 são referências relevantes para manômetros. Eles abordam requisitos técnicos para diferentes categorias de instrumentos. O seu âmbito e requisitos não são idênticos. Os fabricantes devem identificar a norma aplicável antes dos testes.

Os compradores devem confirmar o padrão e a edição exigidos. Eles também devem verificar a aplicação pretendida do produto. Alguns mercados exigem documentos de conformidade adicionais. Ambientes industriais especiais podem ter requisitos adicionais.

Um certificado de qualidade não substitui o teste do produto. Os compradores devem solicitar registros de teste relevantes. Deverão também verificar se os documentos abrangem o modelo fornecido. Isto ajuda a evitar confusão entre a certificação de fábrica e a conformidade do produto.

Testes de condições ambientais e operacionais

O desempenho do manômetro pode mudar sob condições ambientais. A temperatura afeta os elementos sensores e os componentes internos. A vibração pode influenciar o movimento mecânico. A umidade também pode afetar caixas inadequadas.

Os testes ambientais devem refletir a aplicação pretendida. Os fabricantes podem avaliar a resistência à temperatura quando necessário. Os testes de vibração podem ser aplicados a instalações de máquinas. Verificações de proteção também podem ser necessárias para equipamentos externos.

Por exemplo, um manômetro cheio de líquido pode ser adequado para equipamentos vibratórios. Um modelo digital pode exigir testes de bateria. Cada instrumento precisa de um plano de teste apropriado. Os compradores devem confirmar os limites ambientais especificados.

Como os fabricantes mantêm a garantia de qualidade dos manômetros?

A garantia de qualidade começa antes da montagem final. Os fabricantes inspecionam componentes e materiais recebidos. Eles então controlam a montagem e os testes funcionais. A verificação final confirma a conformidade do produto. Este processo ajuda a reduzir defeitos e melhorar a consistência.

Inspeção de materiais e componentes recebidos

A inspeção de entrada verifica componentes importantes antes da produção. Estes podem incluir elementos sensores e conexões de pressão. Os inspetores também examinam caixas e peças eletrônicas. Eles verificam dimensões e especificações de materiais quando necessário.

A compatibilidade dos materiais é particularmente importante. Os componentes molhados devem ser adequados ao meio medido. Materiais incorretos podem causar corrosão ou falha prematura. Os compradores devem confirmar a qualidade real do material. Eles também deverão revisar a documentação do fornecedor sempre que necessário.

Montagem em processo e testes funcionais

A qualidade de fabricação depende da montagem controlada. Os medidores mecânicos requerem a instalação correta do elemento sensor. O alinhamento e o movimento do ponteiro também precisam de atenção. Os medidores digitais requerem montagem adequada de sensor e circuito. Seus displays e conexões elétricas devem funcionar corretamente.

As verificações em processo ajudam a identificar defeitos antecipadamente. Os técnicos podem inspecionar os componentes antes da montagem final. Eles também podem verificar movimentos e respostas eletrônicas. Isso reduz o risco de transmitir defeitos adiante.

Registros finais de inspeção e calibração

A inspeção final confirma a condição e o desempenho do produto. Os fabricantes podem verificar a precisão da medição e o retorno zero. Eles também podem inspecionar conexões de pressão e exibir funções. Os testes necessários dependem da especificação do produto.

Os registros de calibração fornecem evidências úteis. Eles deverão identificar o instrumento testado e o equipamento de referência. Os resultados devem incluir pontos de medição relevantes. Os critérios de aceitação também devem ser claros.

Nem todo produto inclui automaticamente um certificado de calibração individual. Os compradores devem especificar os requisitos de documentação antes de fazer o pedido. Eles podem solicitar exemplos de relatórios para revisão. Isso ajuda a garantir que os registros correspondam às expectativas de aquisição.

Identificação de Defeitos e Ações Corretivas

Defeitos comuns incluem ponteiro preso e desvio zero. Os instrumentos digitais podem apresentar leituras instáveis. As conexões de pressão também podem desenvolver vazamentos. A inspeção visual pode revelar caixas ou janelas danificadas.

Os fabricantes devem investigar a causa de cada defeito. As possíveis causas incluem erros de montagem ou danos aos componentes. O ajuste incorreto também pode afetar as leituras. A ação corretiva deve abordar a causa identificada.

Após o reparo, o instrumento precisa de um novo teste adequado. Isso confirma se o problema foi resolvido. Os registros de inspeção devem documentar o resultado. Um processo corretivo consistente apoia a qualidade do produto.

Dica: Pergunte aos fabricantes sobre seus procedimentos de inspeção de entrada, em processo e final. Isto revela mais do que uma afirmação geral de qualidade.

Como os compradores podem avaliar a qualidade do teste do manômetro antes de fazer o pedido?

Os compradores devem avaliar as especificações do produto e a capacidade de inspeção. As alegações de qualidade de um fabricante precisam de evidências de apoio. Documentos técnicos ajudam a confirmar os requisitos do produto. Os registros de teste também melhoram a transparência das compras.

Principais resultados dos testes e documentos a serem solicitados

Antes de fazer o pedido, prepare uma lista de verificação de documentação clara. Solicite a ficha técnica do produto e especificação de precisão. Pergunte sobre procedimentos de calibração e equipamentos de referência. Confirme se os registros de calibração individuais estão disponíveis.

Dependendo da aplicação, os compradores também podem solicitar:

• Resultados de calibração e desvios de medição.

• Registros de teste de resistência à pressão.

• Resultados da inspeção de vazamento.

• Especificações de materiais e conexões.

• Documentos de conformidade aplicáveis.

• Registros de identificação e rastreabilidade do produto.

Nem todo documento se aplica a todos os medidores. O pacote necessário depende do design do produto. Os compradores devem definir esses requisitos antes da produção. Isso ajuda a evitar documentação de entrega incompleta.

Como avaliar diferentes fabricantes

Compare os fabricantes usando requisitos técnicos consistentes. Revise seus equipamentos de teste e procedimentos de inspeção. Pergunte como eles verificam a precisão da medição. Confirme se seus instrumentos de referência possuem registros de calibração válidos.

A consistência do produto é outro fator importante. Os compradores podem solicitar relatórios de inspeção de amostra. Eles também podem discutir arranjos de testes em lote. Para pedidos maiores, a inspeção pré-embarque pode fornecer garantia adicional.

A HJ Sensor oferece diversos produtos de medição de pressão. Sua linha de produtos de manômetros inclui configurações digitais e mecânicas. Os compradores podem comparar as especificações disponíveis antes de solicitar detalhes técnicos.

Para requisitos de medição especializados, o manômetro diferencial HP2000 fornece outro exemplo de produto. Sua precisão publicada varia de acordo com a faixa de medição. Os compradores devem verificar as especificações aplicáveis ​​e os requisitos de teste.

Erros comuns ao avaliar a qualidade do manômetro

Alguns erros de compra resultam de comparações incompletas. Os compradores podem se concentrar apenas na precisão declarada. No entanto, os valores de precisão necessitam de condições de referência claras. A faixa de medição também afeta a interpretação.

Outros erros comuns incluem:

• Confundindo resolução de tela com precisão.

• Supondo que cada produto inclua registros de calibração individuais.

• Tratar testes de sobrecarga como testes de calibração.

• Ignorando a inspeção de conexão e vedação.

• Comparar produtos usando diferentes definições de precisão.

• Aceitar certificados sem verificar seu escopo.

Uma especificação técnica clara reduz estes riscos. Deve identificar a faixa de pressão e os requisitos de precisão. Deve também definir materiais e conexões. Os compradores podem então comparar os fornecedores de forma mais objetiva.

Conclusão

O teste do manômetro verifica a precisão, confiabilidade e integridade estrutural. A calibração e a inspeção ajudam a identificar possíveis defeitos. Eles também apoiam um desempenho industrial consistente.

A HJ Sensor oferece medidores de pressão digitais e diferenciais. Seus produtos fornecem leituras claras e monitoramento de pressão confiável. A empresa apoia os compradores com soluções de medição adequadas.

Perguntas frequentes

P: O que é teste de calibração de manômetro?

R: Ele compara as leituras com um instrumento de referência calibrado.

P: Com que frequência os manômetros devem ser testados?

R: Siga as recomendações do fabricante e os requisitos de calibração aplicáveis.

P: O que os testes de precisão do manômetro verificam?

R: Identifica erros de medição em pontos de pressão selecionados.

P: Por que o teste de vazamento do manômetro é importante?

R: Ele identifica vazamentos em torno de conexões, vedações e limites de pressão.

P: Como os manômetros digitais são testados?

R: Os técnicos verificam a precisão do sensor, as funções do display e a fonte de alimentação.
