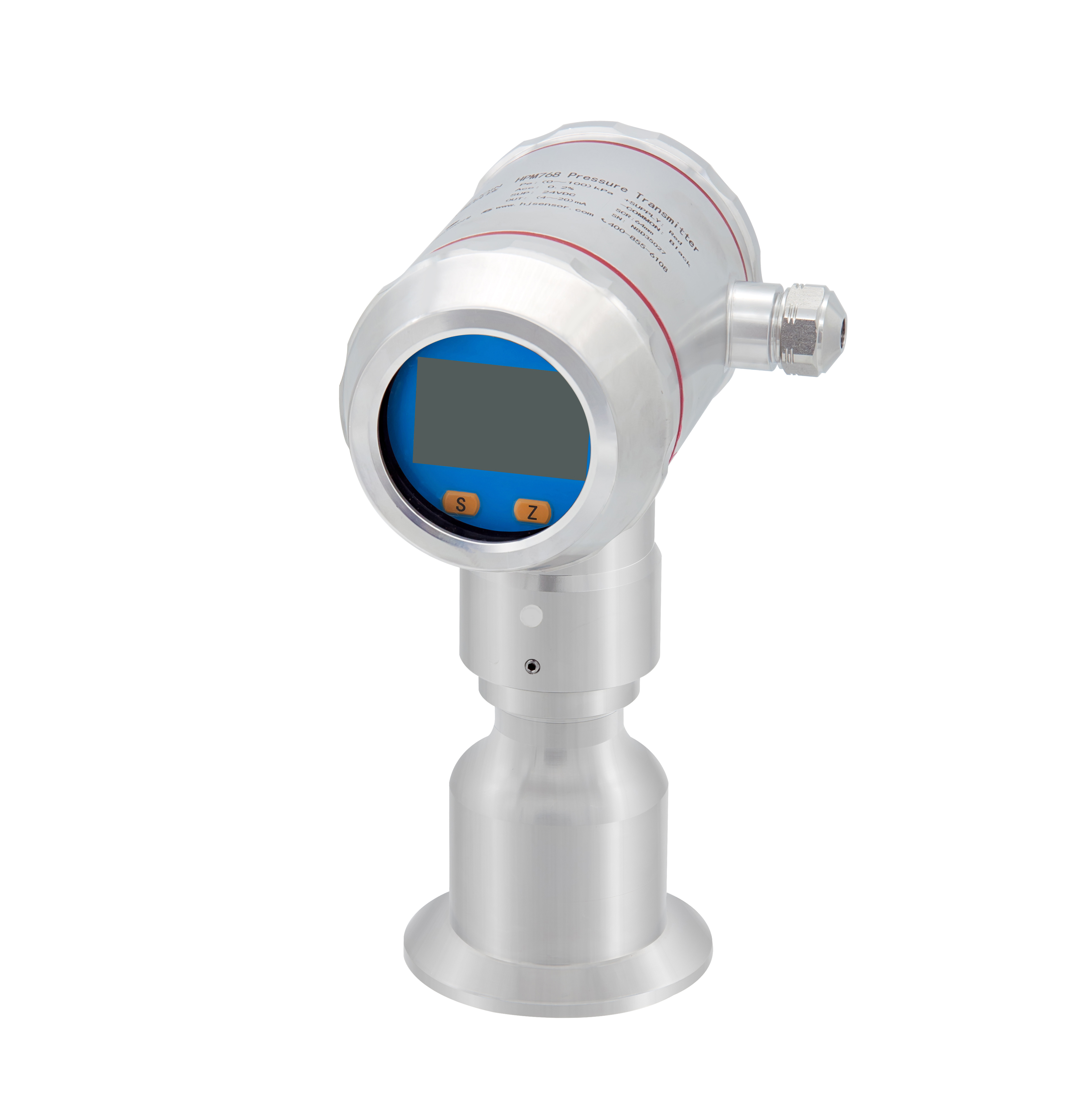

Como verificar a precisão do transmissor de pressão sanitária?

A precisão impulsiona os setores de alimentos, bebidas e farmacêutico. Mesmo um desvio microscópico de pressão pode arruinar todo um lote de produção. As indústrias sujeitas a rigorosas exigências de higiene dependem fortemente de ambientes estéreis. Eles exigem parâmetros de processamento exatos. Infelizmente, os produtos químicos agressivos e o calor extremo necessários para manter essas condições inevitavelmente causam desvios no sensor. Esta perda gradual de precisão compromete a segurança do consumidor. Também ameaça a estrita conformidade com a FDA.

A verificação de rotina continua sendo a única forma definitiva de garantir a integridade do processo. Verificações de diagnóstico altamente controladas permitem que os gerentes das instalações detectem instrumentos em deterioração muito antes de ocorrerem falhas catastróficas. Este guia abrangente detalha os procedimentos exatos, as ferramentas de metrologia e as melhores práticas necessárias para verificar seus instrumentos higiênicos. Também exploraremos quando a atualização para tecnologia cerâmica avançada se tornará a decisão financeira mais inteligente.

Principais conclusões

• A verificação de rotina é essencial: verificações regulares evitam tempos de inatividade dispendiosos e mantêm a conformidade contínua com padrões sanitários rigorosos em setores altamente regulamentados.

• Procedimentos padronizados: A verdadeira verificação exige um ambiente controlado, um calibrador de referência certificado e testes multiponto precisos.

• Estressores ambientais: oscilações extremas de temperatura e ciclos agressivos de limpeza no local ou esterilização no local impulsionam principalmente o desvio do sensor mecânico.

• Superioridade cerâmica: A atualização para materiais cerâmicos avançados reduz drasticamente o desvio, resiste à corrosão química e prolonga a vida útil do equipamento.

• Verificação vs. Calibração: A verificação verifica objetivamente se o dispositivo opera dentro de margens aceitáveis. A calibração ajusta ativamente o dispositivo para corrigir erros identificados.

Por que a precisão é importante para transmissores de pressão sanitários

Conformidade Regulatória e Segurança

Instalações biofarmacêuticas e de processamento de laticínios operam sob um microscópio. Eles dependem inteiramente de parâmetros de pressão rigorosos para manter um ambiente estéril e não contaminado. Os órgãos reguladores determinam que toda a instrumentação de processo funcione dentro de tolerâncias específicas e documentadas. Um dispositivo de medição de pressão deve fornecer leituras exatas. Isto prova que temperaturas e pressões críticas de esterilização foram alcançadas durante um ciclo. A falta de documentação desses parâmetros gera multas regulatórias severas, auditorias reprovadas e recalls de produtos devastadores. A instrumentação precisa constitui a espinha dorsal de qualquer plano de Análise de Perigos e Pontos Críticos de Controle.

Qualidade e rendimento do produto

Leituras imprecisas de pressão alteram drasticamente as reações químicas, os processos de pasteurização e a eficiência da filtração. Considere um skid de filtração comercial. Se um transmissor não reportar a pressão interna, o sistema automatizado empurra o meio do processo de forma muito agressiva. Esta força excessiva rompe delicados filtros de membrana. Contamina instantaneamente o produto final. Por outro lado, a pressão de relatórios excessivos faz com que o sistema funcione de forma ineficiente, reduzindo artificialmente o rendimento geral. Mesmo um pequeno desvio de meio por cento em um lote comercial de grande escala leva a texturas inconsistentes em produtos lácteos. Degrada ingredientes farmacêuticos ativos e desperdiça materiais valiosos.

Proteção de Equipamentos

Um transdutor com defeito pode não conseguir detectar eventos perigosos de sobrepressão que se acumulam dentro de uma tubulação. Os sistemas de processo modernos utilizam bombas sanitárias caras, válvulas delicadas e redes de tubulação higiênicas especializadas. Se o sensor não acionar os intertravamentos de segurança necessários ou comandar a desaceleração do inversor de frequência, os picos de pressão resultantes causarão falhas mecânicas catastróficas. A proteção deste equipamento capital requer sensores que respondam instantânea e precisamente às mudanças dinâmicas de pressão. Isso garante que as válvulas de alívio sejam ativadas muito antes que ocorram danos mecânicos.

Ferramentas essenciais para o processo de verificação

Para verificar adequadamente um transdutor de pressão higiênico, os técnicos de manutenção devem utilizar equipamento de metrologia especializado. Tentar esse processo com ferramentas de qualidade inferior ou contaminadas produz dados de verificação inválidos. Também pode danificar permanentemente o instrumento.

Calibrador de pressão de precisão

A base de qualquer processo de verificação é um padrão de referência de alta qualidade. As melhores práticas de metrologia determinam uma taxa de incerteza de teste de pelo menos quatro para um. Essencialmente, o calibrador de pressão de precisão deve ser pelo menos quatro vezes mais preciso que o transmissor que está sendo testado. Se o seu instrumento de processo tiver uma precisão declarada de mais ou menos 0,2% do intervalo, o calibrador de referência deverá fornecer uma precisão de pelo menos mais ou menos 0,05% do intervalo. Essa proporção rigorosa garante que qualquer desvio medido seja originado genuinamente pelo próprio transmissor, e não por uma falha no equipamento de teste.

Multímetro Digital ou Calibrador de Loop

A maioria dos transmissores sanitários industriais opera em um circuito elétrico padrão de 4-20mA. Para verificar a precisão operacional, você deve medir esta saída elétrica para garantir que corresponda perfeitamente à pressão física aplicada. É necessário um multímetro digital altamente preciso ou um calibrador de loop dedicado para ler a saída em miliamperes até a terceira casa decimal. Os calibradores de loop são particularmente úteis em ambientes laboratoriais. Eles podem fornecer simultaneamente a alimentação de loop de 24 Vcc necessária para energizar o transmissor durante testes de bancada.

Ar limpo ou fonte de líquido

Testar um dispositivo sanitário requer meios de teste estritamente não contaminados. A introdução de ar sujo, água da torneira não purificada ou óleos hidráulicos padrão no diafragma de lavagem contamina imediatamente o sensor. Isso viola os padrões de higiene. Os técnicos devem usar ar limpo e seco de qualidade instrumental ou nitrogênio de alta pureza para testes pneumáticos. Quando o teste hidráulico for necessário para faixas de pressão mais altas, água destilada estéril ou glicerina de qualidade alimentar aprovada deve ser utilizada para evitar a introdução de bactérias ou partículas estranhas.

Acessórios e adaptadores necessários

Os transmissores sanitários não usam roscas NPT padrão. Os fios tradicionais criam pernas mortas onde as bactérias se escondem e se multiplicam facilmente. Em vez disso, eles utilizam conexões Tri-Clamp, DIN 11851 ou Varivent. Para conectar o transmissor ao equipamento de teste sem riscar o delicado sensor de descarga, os técnicos devem usar adaptadores higiênicos de correspondência exata combinados com juntas sanitárias novas. A fixação inadequada induz tensão mecânica no diafragma metálico. Isto leva a falsos deslocamentos de zero durante o processo de diagnóstico.

Navegando pelas tendências do setor: a mudança em direção à rastreabilidade digital

Olhando para o cenário atual do processamento higiênico, os especialistas do setor observam uma mudança decisiva em direção à verificação automatizada e sem papel. Os órgãos reguladores examinam cada vez mais a integridade dos dados durante as auditorias das instalações. Consequentemente, a indústria está mudando rapidamente da gravação manual na área de transferência para loops de verificação automatizados por meio de comunicadores inteligentes. As instalações modernas agora favorecem o registro digital para cumprir os rigorosos requisitos da FDA 21 CFR Parte 11. Essa transição digital garante que cada ponto de calibração seja marcado com data e hora, à prova de violação e carregado diretamente em um Sistema de Gerenciamento de Calibração centralizado. Isso praticamente elimina erros de transcrição humanos.

Guia passo a passo para verificar a precisão

Preparação e Isolamento

Comece removendo com segurança o transmissor da linha de processo seguindo procedimentos rigorosos de bloqueio e etiquetagem. Limpe cuidadosamente a membrana de descarga com álcool isopropílico e um pano sem fiapos. Certifique-se de que nenhum resíduo orgânico pegajoso ou produtos químicos de limpeza permaneçam na superfície. Depois de higienizado, coloque o instrumento em um laboratório de calibração com temperatura controlada. Deixe o dispositivo se aclimatar à temperatura ambiente por pelo menos duas horas. Gradientes térmicos podem deformar temporariamente o elemento sensor. A estabilização da temperatura atua como um pré-requisito crítico para estabelecer uma linha de base precisa.

A verificação do ponto zero

Monte o transmissor em sua orientação operacional padrão. A gravidade pode alterar ligeiramente a distribuição interna da massa do sensor. Deixe a conexão do processo completamente aberta à pressão atmosférica. Alimente o loop usando seu calibrador e observe a leitura de saída. Para um dispositivo padrão de 4-20 mA, a pressão atmosférica deve ser exatamente 4.000 mA. Se a saída se desviar significativamente neste estágio inicial, o dispositivo sofreu uma mudança zero. Documente esta linha de base atmosférica inicial antes de prosseguir com os testes pressurizados.

Executando um teste multiponto

Conecte o transmissor ao calibrador de pressão de precisão usando os adaptadores sanitários apropriados. Você executará uma verificação de calibração de cinco pontos em 0, 25, 50, 75 e 100 por cento da amplitude total do instrumento. Aplique pressão lenta e suavemente em cada ponto de ajuste. Deixe a leitura digital se estabilizar por 15 a 30 segundos e, em seguida, registre a saída exata de mA. Quando atingir a amplitude máxima, libere lentamente a pressão. Registre exatamente os mesmos pontos na descida. Testar tanto upscale quanto downscale revela qualquer histerese. Isto define a incapacidade mecânica do sensor de retornar ao seu estado físico original após a deflexão.

Calculando a margem de erro

Compare os valores mA registrados com os valores ideais esperados. Calcule o desvio subtraindo o mA esperado do mA medido em cada ponto de pressão específico. Divida esse desvio pela amplitude de 16mA para determinar a porcentagem de erro. Se a porcentagem de erro calculada estiver dentro da tolerância de precisão declarada pelo fabricante em todos os pontos testados, a verificação será considerada bem-sucedida. Caso exceda a tolerância aceitável, a unidade exigirá calibração formal ou substituição completa.

Fatores Comuns que Afetam a Precisão em Ambientes Higiênicos

Choque de temperatura devido aos ciclos de limpeza

A causa mais comum do desvio do sensor em aplicações sanitárias é o choque térmico extremo. Durante um ciclo de esterilização no local, as linhas de processo são jateadas com vapor a 121 graus Celsius ou mais. Segue-se imediatamente uma rápida descarga de água fria. Este violento ciclo de temperatura faz com que diafragmas metálicos finos se expandam e contraiam rapidamente. Com o tempo, a fadiga térmica implacável causa deformação permanente da membrana sensora. Altera as propriedades físicas e leva a uma mudança permanente na leitura do ponto zero.

Tensão Mecânica e Vibração

As fábricas de processamento de alimentos e bebidas utilizam bombas de deslocamento positivo e homogeneizadores de serviço pesado que geram vibrações significativas nas tubulações. Os transdutores padrão apresentam sistemas microeletromecânicos internos delicados e ligações de fios frágeis. Vibrações contínuas de alta frequência enfraquecem esses componentes internos. Além disso, práticas de instalação inadequadas colocam forte tensão lateral na carcaça do sensor. Apertar demais uma conexão Tri-Clamp é um excelente exemplo. Essa tensão mecânica imita a pressão real do processo, causando leituras contínuas e imprecisas.

Corrosão Química

Os regimes de limpeza no local dependem de produtos químicos altamente agressivos. O hidróxido de sódio concentrado e os ácidos nítricos decompõem as proteínas orgânicas. Embora a maioria dos transmissores sanitários utilize aço inoxidável 316L, a exposição contínua a ácidos de alta concentração em temperaturas elevadas degrada essas finas superfícies metálicas. Esta corrosão microscópica leva à corrosão. A corrosão abriga bactérias nocivas e enfraquece o diafragma, resultando em perda de sensibilidade de medição.

Calibração vs. Verificação: Diferenças Fundamentais

Compreender a distinção exata entre essas duas ações de manutenção evita falhas de conformidade durante as auditorias. A verificação atua como uma verificação de diagnóstico, enquanto a calibração serve como uma ação corretiva.

A vantagem da tecnologia cerâmica avançada

Para combater a dura realidade da limpeza química e do choque térmico, as instalações com visão de futuro estão cada vez mais a atualizar para materiais avançados. Investir em um transmissor de pressão sanitária de cerâmica de alta precisão proporciona uma atualização imediata em durabilidade. Essas unidades utilizam um elemento sensor feito de 99,9% de alumina de alta pureza. Ao contrário do aço inoxidável tradicional, este material cerâmico robusto é praticamente impermeável aos agressivos produtos químicos cáusticos e ácidos utilizados nos processos de limpeza padrão.

Estabilidade e anticorrosão excepcionais

Um transdutor de pressão higiênico cerâmico não sofre oxidação ou corrosão. Ele garante que o sensor permaneça estruturalmente intacto e altamente estável durante anos de exposição contínua a produtos químicos. Como a cerâmica possui um coeficiente de expansão térmica excepcionalmente baixo, ela permanece dimensionalmente estável durante as flutuações extremas de temperatura dos ciclos de esterilização. Isto reduz drasticamente a incidência de desvio de zero induzido termicamente.

Projeto de membrana nivelada

A higiene continua sendo fundamental nessas aplicações. Os sensores cerâmicos são fabricados com um design de membrana perfeitamente plano e nivelado. Essa superfície perfeitamente plana evita o acúmulo perigoso de meios viscosos, proteínas pegajosas ou biofilmes bacterianos que comumente afetam os projetos de sensores embutidos. A membrana de descarga garante que os fluidos de limpeza possam varrer facilmente toda a superfície, proporcionando esterilização total com esforço mínimo.

Resistência à sobrepressão e ao desgaste

A cerâmica é incrivelmente rígida e possui excelentes propriedades de recuperação elástica. Quando sujeito a picos repentinos de pressão ou desgaste mecânico causado por meios abrasivos, como pastas de açúcar, um transdutor de pressão higiênico cerâmico de precisão resiste à deformação muito melhor do que um diafragma de metal ultrafino. Esta resistência mecânica inerente significa que os sensores cerâmicos sofrem significativamente menos histerese. Consequentemente, as instalações beneficiam de uma necessidade drasticamente reduzida de recalibração frequente, reduzindo os custos globais de manutenção.

Guia de seleção prático: atualizando sua instrumentação

Reconhecer os sinais de desvio irreversível do sensor é crucial. Se um transmissor falhar consistentemente na verificação de rotina e exigir ajustes significativos de amplitude a cada ciclo, o elemento sensor interno sofrerá fadiga fatal. Nesta fase, tentar novos ajustes é inútil. Você deve desativar a unidade. Ao selecionar um substituto, combine a tecnologia do sensor diretamente com os desafios específicos do seu processo.

• Para esterilização a vapor em alta temperatura: Diafragmas de metal padrão deformam sob vapor de 121 graus Celsius. Selecione um transmissor de capacitor cerâmico de alta temperatura. O núcleo de 99,9% de alumina resiste a choques térmicos rápidos sem alterar seu ponto zero.

• Para limpeza química agressiva: Se sua planta depende de hidróxido de sódio de alta concentração, evite aço inoxidável 316L. Atualize para um modelo de cerâmica totalmente anticorrosão para eliminar corrosão microscópica e acúmulo de bactérias.

• Para monitoramento de filtração complexa: Instrumentos analógicos legados limitam a otimização do processo. A atualização para um moderno Transmissor de Pressão Diferencial Higiênico equipado com protocolos de comunicação digital oferece imensos benefícios. Esses transmissores inteligentes oferecem recursos de zeragem remota e diagnósticos internos avançados. Eles alertam os operadores sobre possíveis problemas antes que ocorram desvios no processo.

Conclusão

Verificar a precisão da sua instrumentação de pressão sanitária é um processo simples, mas absolutamente essencial. Essa rotina crítica de diagnóstico protege ativamente a qualidade do produto, protege equipamentos de capital caros e garante segurança inabalável ao consumidor. Embora as verificações regulares evitem paralisações não planejadas dispendiosas, confiar em tecnologia desatualizada transforma a manutenção em uma luta constante.

Investir em tecnologia confiável e de alta qualidade reduz significativamente essas dores de cabeça contínuas de manutenção. Sensores cerâmicos avançados oferecem estabilidade superior a longo prazo. Eles resistem aos choques térmicos e à corrosão química que destroem os diafragmas metálicos padrão. Revise cuidadosamente os cronogramas de manutenção de suas instalações hoje. Se você estiver enfrentando desvios frequentes do sensor, é hora de avaliar as melhores opções. Explore as soluções de medição de alto desempenho da HJ ​​Sensor para garantir conformidade rigorosa, reduzir custos de manutenção e obter um controle de processo mais rígido para o futuro.

Perguntas frequentes

Com que frequência devo verificar a precisão do meu transmissor de pressão sanitária?

As diretrizes padrão da indústria geralmente recomendam a verificação da precisão dos instrumentos de pressão industrial a cada 6 a 12 meses. Contudo, a frequência exata deve ser ditada pela aplicação específica, pela agressividade do meio do processo e pelo ambiente regulatório vigente. Em setores altamente regulamentados que operam sob requisitos rigorosos da FDA, a verificação pode ser obrigatória trimestralmente. As instalações que submetem seus sensores à esterilização diária a vapor em alta temperatura induzirão uma fadiga mais rápida do sensor, necessitando, portanto, de verificações mais frequentes.

Posso verificar um transmissor sem removê-lo do pipeline?

A verificação in-situ é tecnicamente possível e é frequentemente utilizada para verificações rápidas e intermediárias entre os ciclos formais de calibração. Este processo requer infraestrutura de tubulação especializada, como portas de validação dedicadas ou coletores higiênicos de válvulas de bloqueio e purga. Embora os testes in-situ minimizem a interrupção do processo, as condições ambientais no chão de fábrica podem introduzir erros de medição. Para uma verificação definitiva e altamente precisa, remover o dispositivo e testá-lo num ambiente laboratorial controlado continua a ser o padrão ouro empírico.

Por que um transdutor cerâmico é melhor para processos de esterilização?

Os transdutores cerâmicos são frequentemente especificados para aplicações de limpeza rigorosas devido às propriedades inerentes do material ao óxido de alumínio de alta pureza. Os diafragmas ultrafinos tradicionais de aço inoxidável são altamente suscetíveis a choques térmicos, expandindo-se e contraindo-se violentamente durante a esterilização a vapor. Os sensores cerâmicos possuem um coeficiente de expansão térmica significativamente menor, permanecendo dimensionalmente estáveis ​​durante flutuações extremas de temperatura. Além disso, a alumina pura é quimicamente inerte, apresentando excepcional resistência a ácidos de limpeza agressivos e bases cáusticas.

Qual é a precisão aceitável para um transmissor de pressão sanitária?

A definição de precisão aceitável depende inteiramente dos requisitos específicos do processo que está sendo monitorado. Para monitoramento geral de processos, como medição de nível de tanque padrão, uma tolerância de precisão de mais ou menos 0,5% da amplitude total é normalmente suficiente. No entanto, para aplicações críticas, como dosagem farmacêutica ou monitoramento preciso de filtração, os engenheiros geralmente exigem dispositivos de alta precisão com uma precisão de mais ou menos 0,1% a 0,2% do intervalo. Consulte sempre os requisitos específicos do seu processo e a folha de dados do fabricante.

Como você zera um transmissor de pressão sanitária?

Zerar um transmissor sanitário envolve expor o sensor à pressão atmosférica real. Primeiro, isole o instrumento da linha de processo e libere com segurança qualquer pressão retida. Certifique-se de que o diafragma de lavagem esteja completamente limpo e livre de resíduos de mídia. Uma vez exposto ao ar ambiente, use um comunicador inteligente ou a interface de botão local do dispositivo para definir a saída de corrente para exatamente 4.000 mA. Isto estabelece uma linha de base limpa antes de introduzir pressão no processo.

O que faz com que um transmissor de pressão diferencial higiênico perca seu ponto zero?

O desvio de zero é uma das anomalias mais comuns observadas durante a verificação de rotina. A causa mais prevalente é o estresse térmico causado pela exposição repetida a variações extremas de temperatura durante os ciclos de esterilização. O estresse mecânico é outro fator significativo. O torque excessivo das conexões Tri-Clamp durante a instalação pode exercer pressão mecânica desigual na caixa do sensor. Além disso, a exposição prolongada à forte vibração da tubulação proveniente de bombas de deslocamento positivo pode degradar lentamente os componentes eletrônicos internos, levando a leituras erráticas de zero.
