Definição do manômetro e princípios de funcionamento explicados

Introdução

Como um manômetro mede a pressão invisível e a transforma em valores legíveis? Compreender seus princípios de funcionamento ajuda a garantir um monitoramento preciso da pressão industrial. Neste guia, você aprenderá sobre definições de manômetros, componentes internos, mecanismos de medição e aplicações industriais.

O que é um manômetro e o que ele mede?

Definição e função básica do manômetro

Um manômetro é um instrumento que mede e exibe a pressão de um gás, líquido ou vapor. Ele converte a pressão atuante em um elemento sensor em uma indicação legível. Dependendo do seu design, o resultado aparece em um mostrador analógico ou em uma tela digital. Os operadores industriais utilizam essas leituras para monitorar as condições do sistema e identificar alterações anormais de pressão.

A função básica é direta. Um manômetro se conecta a um sistema pressurizado através de uma conexão de processo adequada. O meio aplica força a um elemento sensor interno. Esse elemento responde à pressão aplicada. Um mecanismo mecânico ou circuito eletrônico converte então a resposta em uma leitura de pressão.

Os manômetros são comumente instalados em compressores, equipamentos hidráulicos, caldeiras, tubulações de água e recipientes de armazenamento. Eles ajudam os operadores a verificar se o equipamento permanece dentro da faixa operacional pretendida. Por exemplo, um aumento repentino de pressão pode indicar uma tubulação bloqueada ou uma válvula fechada. Uma diminuição gradual da pressão pode sugerir fugas ou redução do desempenho da bomba. No entanto, um medidor fornece apenas informações de medição. Ele não corrige automaticamente condições operacionais anormais, a menos que inclua funções de controle adicionais.

Que tipos de pressão um manômetro pode medir?

As medições de pressão usam diferentes pontos de referência. Compreender essas referências é importante ao selecionar um instrumento. A pressão manométrica mede a pressão do processo em relação à pressão atmosférica circundante. Normalmente indica zero quando o sistema medido está aberto à atmosfera.

A pressão absoluta usa um vácuo perfeito como referência. Inclui a pressão atmosférica na medição. Esta referência é útil em sistemas de vácuo, equipamentos científicos e processos sensíveis a mudanças atmosféricas.

A pressão diferencial mede a diferença entre dois pontos de pressão. Não indica simplesmente a pressão em uma conexão. Em vez disso, ele compara as entradas do lado superior e do lado inferior. Este método é útil para monitorar a resistência do filtro, sistemas de ventilação e quedas de pressão em equipamentos.

Dica: Os compradores devem confirmar a referência de pressão necessária antes de fazer o pedido. As leituras de pressão manométrica e pressão absoluta não são intercambiáveis.

Unidades de pressão e escalas de medição comuns

Os manômetros usam várias unidades de medida. As opções comuns incluem Pascal (Pa), quilopascal (kPa), megapascal (MPa), bar e libras por polegada quadrada (PSI). A unidade correta depende das práticas regionais e dos requisitos de aplicação.

Um medidor analógico exibe valores por meio de marcações numeradas. Os operadores lêem a posição do ponteiro em relação à escala calibrada. Os instrumentos digitais exibem valores numéricos diretamente. Alguns modelos também suportam troca de unidades, permitindo aos usuários selecionar diferentes formatos de medição.

A consistência da unidade é importante quando o equipamento opera em instalações internacionais. Por exemplo, uma equipe de manutenção pode usar MPa enquanto um fornecedor especifica PSI. A conversão incorreta pode causar erros de medição e mal-entendidos operacionais. Os compradores devem, portanto, confirmar a unidade necessária antes da aquisição.

Como funciona um manômetro? Compreendendo os princípios de funcionamento

Como a pressão cria deformação mecânica

A maioria dos manômetros mecânicos depende da deformação elástica. A pressão entra no instrumento e atua em um elemento sensor flexível. O elemento muda de forma sob a força aplicada. Seu movimento depende da pressão, geometria, propriedades do material e projeto mecânico.

Quando a pressão aumenta, o elemento sensor sofre maior deformação. Quando a pressão diminui, sua elasticidade permite que ele se mova em direção à sua forma original. Essa resposta cria um deslocamento mensurável. O mecanismo do medidor converte esse deslocamento em movimento do ponteiro.

O elemento sensor deve manter elasticidade adequada em toda a faixa operacional pretendida. A pressão excessiva pode deformá-lo permanentemente. Choques de pressão repetidos também podem causar fadiga ao longo do tempo. Estas condições podem reduzir a precisão ou danificar o instrumento.

Como um manômetro com tubo Bourdon converte pressão em movimento

Um tubo Bourdon é um tubo de metal curvo com seção transversal oval ou achatada. É um dos elementos sensores mais amplamente utilizados em medidores de pressão mecânicos. Uma extremidade se conecta à entrada de pressão. A outra extremidade permanece selada e livre para se mover.

Quando o fluido pressurizado entra no tubo, a pressão interna atua contra suas paredes curvas. A seção transversal do tubo tende a se tornar mais circular. Essa mudança faz com que o tubo curvo se endireite ligeiramente. Sua extremidade livre se move para fora à medida que a pressão aumenta. Quando a pressão cai, o tubo volta à sua forma original.

O deslocamento pode parecer pequeno, mas é suficiente para operar um movimento mecânico. O design, o material, a espessura da parede e a geometria do tubo determinam sua resposta. Os medidores de tubo Bourdon são comumente usados ​​para medições de pressão média e alta. Eles atendem a muitas aplicações que envolvem ar, água, óleo e gases de processo compatíveis.

O princípio de funcionamento de um manômetro com tubo Bourdon começa quando gás ou líquido entra na conexão de pressão. A pressão interna faz com que o tubo Bourdon se deforme e mude de forma. Esse movimento é transferido por meio de elos e engrenagens de conexão, convertendo o deslocamento mecânico em movimento rotacional. Finalmente, o ponteiro se move pelo mostrador calibrado para exibir a pressão medida.

Como o movimento mecânico impulsiona o ponteiro

O tubo Bourdon não pode exibir a pressão diretamente. Precisa de um sistema de transmissão mecânica. Um elo de conexão transfere o movimento da extremidade livre do tubo. Este link opera um conjunto de engrenagem e pinhão do setor. O mecanismo de engrenagem converte o deslocamento linear em movimento rotacional.

O pinhão se conecta ao eixo do ponteiro. À medida que o pinhão gira, o ponteiro se move pelo mostrador. O mostrador usa marcações calibradas para representar valores de pressão. Sua escala corresponde à relação projetada entre pressão e movimento do elemento sensor.

O atrito mecânico pode afetar a resposta do ponteiro. Conexões soltas também podem causar leituras instáveis. Portanto, a qualidade da engrenagem e a precisão da montagem são importantes. Um movimento bem projetado ajuda a manter a indicação repetível durante a operação normal.

Como um manômetro de diafragma mede a pressão

Um manômetro de diafragma usa uma membrana fina e flexível como elemento sensor. A pressão atua em um lado do diafragma. A deflexão resultante transfere o movimento para um indicador ou sensor eletrônico.

Os projetos de diafragma podem ser adequados para medições de baixa pressão. Eles também são úteis quando os meios do processo são viscosos, contaminados ou corrosivos. Um diafragma de isolamento pode separar o meio medido do mecanismo interno. Isto ajuda a proteger componentes sensíveis do contato direto.

O material ainda deve corresponder ao meio do processo. Aço inoxidável, ligas especiais e outros materiais compatíveis podem ser considerados. A seleção depende das propriedades químicas, temperatura e pressão operacional. Os medidores de diafragma são comuns em processamento químico, tratamento de águas residuais e produção de alimentos.

Como funciona um manômetro digital

Um manômetro digital usa um sensor de pressão eletrônico em vez de um mecanismo de ponteiro mecânico. A pressão atua em um elemento sensor dentro do sensor. O elemento produz uma resposta elétrica. Um circuito eletrônico processa esse sinal e o converte em um valor numérico de pressão.

O display pode usar tecnologia LCD ou LED. Dependendo do modelo, funções adicionais podem incluir troca de unidade, ajuste de zero e registro de valor de pico. Alguns instrumentos também suportam transmissão de dados ou funções de alarme.

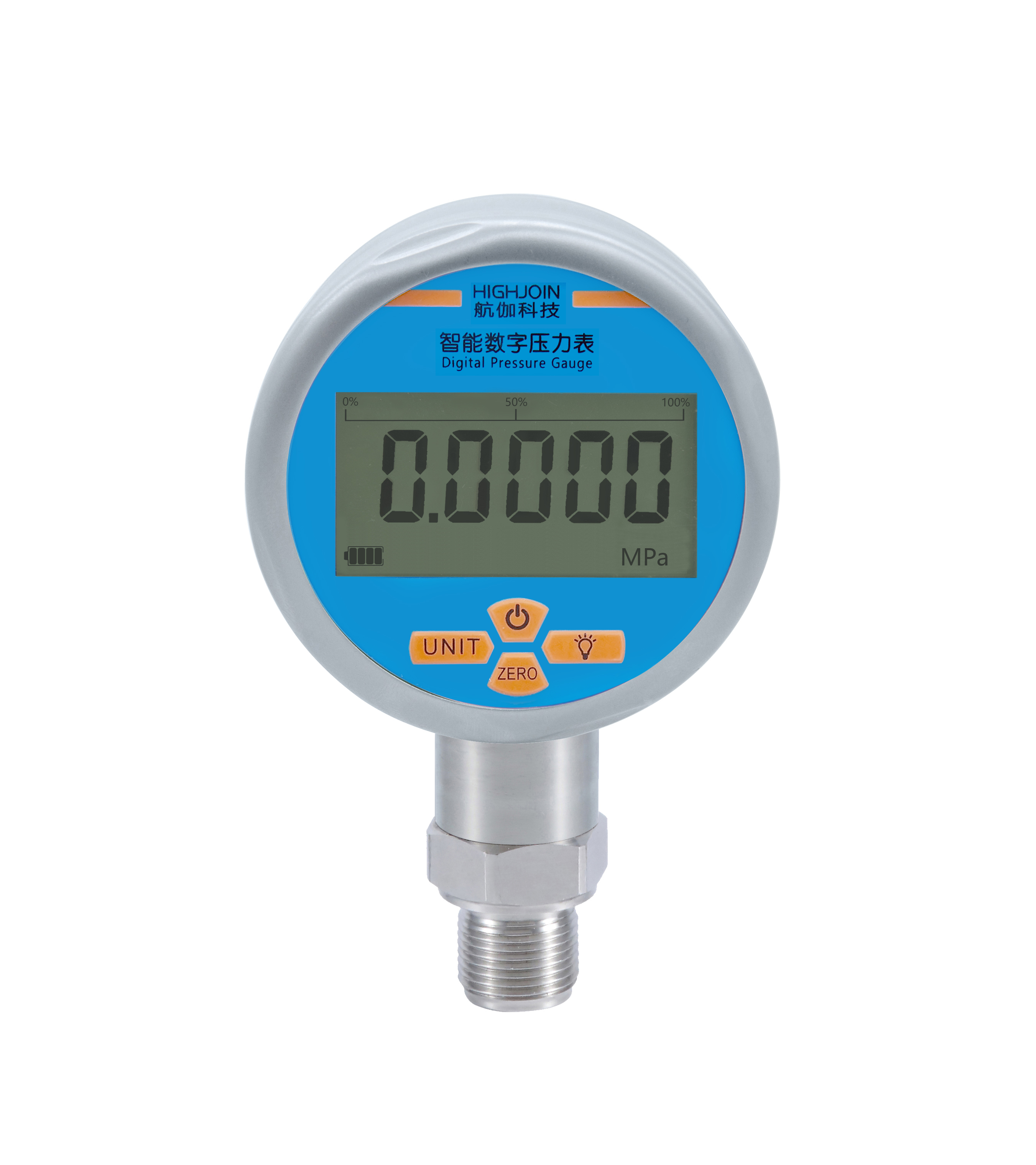

Por exemplo, o manômetro digital eletrônico de 5 bits alimentado por bateria HPE80 usa um núcleo sensível à pressão e um display LCD de cinco dígitos. Suas funções listadas incluem comutação de unidade, ajuste de zero e gravação de valores de pico e baixo. As especificações do produto também identificam opções de medição de pressão manométrica e absoluta. Esses recursos ilustram como os instrumentos eletrônicos podem apoiar tarefas de medição e manutenção em campo.

Nem todos os manômetros digitais possuem capacidades idênticas. Os compradores devem verificar a precisão, taxa de amostragem, fonte de alimentação, resolução da tela e faixa de pressão. Eles também deverão confirmar se o instrumento suporta a referência de pressão necessária.

O que determina a precisão da medição do manômetro?

A precisão do manômetro depende de vários fatores. O elemento sensor deve responder consistentemente à pressão aplicada. Instrumentos mecânicos podem sofrer atrito, histerese e desgaste. Os instrumentos eletrônicos podem sofrer desvios no sensor, interferência elétrica ou alterações relacionadas à temperatura.

A calibração compara o instrumento com um padrão de referência adequado. Ajuda a identificar desvios de medição em toda a faixa operacional. As especificações de precisão devem ser revisadas cuidadosamente. Alguns produtos expressam a precisão como uma porcentagem da escala completa. Outros usam condições de referência diferentes.

A temperatura pode afetar projetos mecânicos e eletrônicos. A vibração pode causar flutuação do ponteiro ou acelerar o desgaste dos componentes. Os choques de pressão também podem exceder os limites pretendidos do instrumento.

Dica: Compare as especificações de precisão sob as mesmas condições de referência. Uma porcentagem da escala completa difere de uma porcentagem da leitura.

Quais são os principais componentes dentro de um manômetro?

Elementos sensores de pressão

O elemento sensor é o componente interno mais importante. Ele responde diretamente às mudanças de pressão. Diferentes projetos de medidores usam diferentes estruturas de detecção. Exemplos comuns incluem tubos Bourdon, diafragmas e foles.

Os tubos Bourdon usam deformação elástica para medir a pressão. Eles são adequados para muitas aplicações industriais em geral. Os diafragmas respondem à pressão através da deflexão da membrana. Eles podem suportar medição de baixa pressão e isolamento de meios. O fole usa uma estrutura ondulada flexível. Eles se expandem ou contraem quando a pressão muda.

Cada projeto possui características de medição diferentes. Os compradores devem considerar a faixa de pressão, a compatibilidade do meio e as condições operacionais. O elemento sensor também deve suportar as flutuações de pressão esperadas. Selecionar a estrutura errada pode encurtar a vida útil e reduzir a confiabilidade da medição.

Movimento Mecânico e Montagem de Ponteiro

Os manômetros mecânicos usam vários componentes para transferir o movimento. Geralmente incluem elos de conexão, engrenagens setoriais, pinhões e eixos indicadores. Cada componente contribui para o processo de medição.

O elo de conexão transfere o deslocamento do elemento sensor. O conjunto de engrenagens amplifica e converte esse movimento. O ponteiro indica então o valor de pressão correspondente. Essas peças devem funcionar juntas sem problemas.

O desgaste mecânico pode afetar o desempenho da medição. A fricção pode causar atraso no movimento do ponteiro. Engrenagens danificadas podem produzir leituras irregulares. A inspeção regular ajuda a identificar esses problemas antes da falha do instrumento.

Mostrador, caixa, janela e conexão de pressão

O mostrador fornece a escala de medição. Suas marcações ajudam os operadores a interpretar as leituras de pressão. A janela protetora protege os componentes internos contra poeira e contato externo. O case suporta a montagem interna e protege-a das condições ambientais.

A conexão de pressão liga o instrumento ao sistema medido. Os materiais de conexão comuns incluem latão e aço inoxidável. O material correto depende do meio e do ambiente de instalação. Os padrões de rosca também exigem confirmação cuidadosa.

Caixas de aço inoxidável são comuns em ambientes industriais exigentes. Eles oferecem resistência útil à corrosão e resistência estrutural. Contudo, a seleção do material deve considerar toda a montagem molhada. Uma caixa de aço inoxidável por si só não garante compatibilidade com a mídia.

Quais são os diferentes tipos de manômetros?

Os manômetros diferem na tecnologia de detecção, na construção e nas aplicações pretendidas. Compreender essas diferenças ajuda os compradores a evitar configurações inadequadas. Medidores mecânicos fornecem indicação local direta. Os modelos digitais oferecem medição eletrônica e funções adicionais. Os medidores diferenciais comparam a pressão em dois pontos separados.

Manômetros secos e manômetros cheios de líquido

Os manômetros secos contêm ar dentro da caixa do instrumento. Eles são comumente usados ​​em ambientes relativamente estáveis. Sua estrutura é simples e fácil de manter.

Os medidores cheios de líquido contêm fluido de amortecimento, geralmente glicerina ou silicone. O fluido reduz a vibração do ponteiro causada pelo movimento mecânico. Também pode proteger componentes internos contra algumas influências ambientais. Esses medidores são úteis em bombas, compressores e equipamentos vibratórios.

No entanto, o enchimento com líquido não resolve todos os problemas de instalação. As mudanças de temperatura podem afetar o fluido de enchimento. Os compradores devem verificar a temperatura operacional especificada e as condições de montagem.

Medidores de pressão de aço inoxidável

Os manômetros de aço inoxidável são projetados para ambientes que exigem resistência à corrosão e durabilidade. Sua construção pode incluir caixas de aço inoxidável e componentes molhados. Eles são amplamente considerados para processamento químico, tratamento de água e maquinário industrial.

A compatibilidade dos materiais continua essencial. Diferentes produtos químicos podem reagir de maneira diferente com tipos de aço inoxidável. Os compradores devem confirmar os requisitos materiais para o meio medido. Eles também devem verificar as vedações, conexões e materiais do diafragma.

Medidores de pressão de diafragma e cápsula

Os medidores de diafragma usam uma membrana flexível para detectar pressão. Eles podem separar o meio do processo de mecanismos internos sensíveis. Este projeto é útil para certas aplicações corrosivas ou contaminadas.

Os medidores de cápsula normalmente usam dois diafragmas corrugados unidos. Sua estrutura cria um elemento sensível para medição de baixa pressão. Eles são comumente usados ​​em ventilação, monitoramento de ar e equipamentos de laboratório.

A principal diferença diz respeito à sensibilidade e ao alcance operacional. Os designs de cápsulas são geralmente destinados a aplicações de baixa pressão. Os projetos de diafragmas abrangem uma ampla gama de condições de processos especializados.

Medidores de pressão digitais e diferenciais

Os manômetros digitais convertem os sinais dos sensores em leituras numéricas. Eles podem fornecer comutação de unidade, ajuste de zero e registro de valor de pico. Essas funções ajudam os técnicos a realizar verificações de campo e comissionamento de equipamentos.

Os manômetros diferenciais comparam a pressão em dois pontos separados. Eles mostram a diferença entre a pressão do lado superior e do lado inferior. Isto os torna úteis para monitoramento de filtros e controle de ventilação.

Um pressostato digital também pode fornecer saídas de alarme ou relé. No entanto, um pressostato e um manômetro padrão têm funções diferentes. Os compradores devem confirmar se precisam de indicação, troca automática ou ambos.

Onde os manômetros são usados ​​em aplicações industriais?

Petróleo e Processamento Químico

As instalações petrolíferas e químicas utilizam medidores de pressão em tubulações, tanques e equipamentos de processamento. Os operadores monitoram a pressão para manter condições de processo estáveis. Leituras anormais podem indicar bloqueios, vazamentos ou mau funcionamento do equipamento.

A seleção de materiais é especialmente importante nesses ambientes. Alguns meios podem corroer os elementos sensores ou danificar as vedações. Os compradores devem identificar a composição química e a temperatura operacional. Eles devem então selecionar materiais molhados e estruturas de medição adequados.

Tratamento de Água e Sistemas HVAC

As instalações de tratamento de água usam medidores de pressão em bombas, filtros e tubulações de distribuição. As leituras de pressão ajudam os operadores a avaliar o desempenho do sistema. A medição da pressão diferencial também pode indicar a carga do filtro.

Os sistemas HVAC usam instrumentos de pressão para monitorar dutos de ar e circuitos de água. Eles ajudam as equipes de manutenção a identificar perdas de pressão e restrições de fluxo de ar. Instrumentos de baixa pressão podem ser necessários para aplicações de ventilação.

Geração de energia e fabricação industrial

Equipamentos de geração de energia requerem monitoramento confiável de pressão. Os medidores são usados ​​em caldeiras, sistemas de vapor, bombas e equipamentos auxiliares. Os operadores usam leituras para avaliar as condições operacionais.

As instalações de fabricação também dependem da medição de pressão. Prensas hidráulicas, máquinas de moldagem por injeção e compressores exigem monitoramento de pressão estável. Choques de pressão e vibração podem afetar o desempenho do instrumento. Proteção mecânica adequada ou projetos eletrônicos podem melhorar a confiabilidade da medição.

Sistemas de Gás e Equipamentos Industriais em Geral

Os sistemas de distribuição de gás usam manômetros para monitorar a pressão de fornecimento e operação. O instrumento deve corresponder à composição do gás e à faixa de pressão. A compatibilidade da conexão é igualmente importante.

Equipamentos industriais em geral podem exigir indicação local ou monitoramento eletrônico. Algumas aplicações precisam apenas de um mostrador visível. Outros requerem leituras digitais e saídas de controle. A configuração correta depende dos requisitos de controle do equipamento.

Quais fatores afetam o desempenho e a confiabilidade do manômetro?

6.1 Faixa de Pressão e Condições Operacionais

A faixa de pressão é um dos primeiros fatores de seleção. O instrumento deve cobrir a pressão operacional normal e as flutuações esperadas. Um medidor que opera continuamente próximo ao seu limite superior pode sofrer maior tensão.

A sobrepressão pode deformar permanentemente os elementos sensores mecânicos. Picos de pressão também podem danificar componentes internos. Os compradores devem considerar a pressão de pico, não apenas a pressão normal de trabalho. Pode ser necessária proteção adequada contra sobrecarga.

Temperatura, vibração e condições ambientais

As mudanças de temperatura podem afetar elementos sensores e circuitos eletrônicos. Altas temperaturas podem danificar as vedações ou influenciar a estabilidade da medição. As baixas temperaturas podem afetar o desempenho da tela e os materiais internos.

A vibração pode causar flutuação do ponteiro em medidores mecânicos. Também pode acelerar o desgaste das engrenagens. Projetos cheios de líquido podem ajudar a reduzir o movimento do ponteiro. Os projetos eletrônicos podem fornecer outros recursos resistentes à vibração.

Por exemplo, o pressostato digital de montagem inferior e traseira HP-S925 foi projetado para equipamentos expostos a choques de pressão e fortes vibrações. Suas aplicações listadas incluem prensas hidráulicas e máquinas de moldagem por injeção. Ele também fornece saídas de relé e limites de alarme ajustáveis.

Compatibilidade de materiais e seleção de conexões

Os materiais molhados devem resistir ao meio medido. O aço inoxidável é comum em instrumentos de pressão industriais. No entanto, a compatibilidade depende das propriedades químicas e da concentração do meio.

Os padrões de conexão também afetam a instalação. Os tipos de thread comuns incluem NPT, BSP e BSPT. Suas dimensões e métodos de vedação são diferentes. Conexões incorretas podem causar vazamentos ou dificuldades de instalação.

Os compradores devem confirmar o tipo de rosca, direção de montagem, tamanho da conexão e material. Eles também devem verificar se é necessário um diafragma de isolamento ou proteção adicional.

Calibração, Inspeção e Manutenção

A calibração ajuda a verificar a precisão da medição. Ele compara a leitura do medidor com um instrumento de referência. Os intervalos de inspeção devem refletir as condições operacionais e os requisitos da aplicação.

Os operadores devem estar atentos aos sinais de alerta comuns. Isso inclui desvio do ponto zero, ponteiro preso, leituras instáveis ​​e vazamento visível. Janelas danificadas ou conexões corroídas também requerem atenção.

Os registros de manutenção ajudam a identificar problemas repetidos. Eles podem revelar se os erros de medição resultam de vibração, sobrepressão ou incompatibilidade de material. Verificações regulares apoiam uma operação confiável e um melhor gerenciamento do equipamento.

Dica: Estabeleça intervalos de inspeção de acordo com o risco do processo, condições operacionais e especificações do instrumento.

Conclusão

Os manômetros convertem as alterações de pressão em medições legíveis. Compreender os seus princípios de funcionamento ajuda os compradores a selecionar os instrumentos adequados. O HJ Sensor fornece medidores de pressão digitais com exibições claras, comutação de unidade e registro de valor de pico. Suas soluções de medição de pressão suportam monitoramento industrial confiável e manutenção de equipamentos.

Perguntas frequentes

P: O que é um manômetro?

R: Um manômetro mede a pressão de gás ou líquido usando elementos sensores mecânicos ou eletrônicos.

P: Como funciona um manômetro?

R: Ele converte mudanças de pressão em movimento mecânico ou sinais elétricos.

P: Como funciona um manômetro com tubo Bourdon?

R: A pressão interna deforma o tubo curvo, movendo um ponteiro através das engrenagens.

P: O que afeta a precisão do manômetro?

R: Temperatura, vibração, calibração, fricção e qualidade do elemento sensor afetam a precisão.

P: Qual é a diferença entre manômetros mecânicos e digitais?

R: Os medidores mecânicos usam ponteiros, enquanto os modelos digitais exibem leituras de sensores eletrônicos.

P: Por que um manômetro mostra leituras instáveis?

R: Flutuações de pressão, vibração, componentes danificados ou conexões soltas podem causar leituras instáveis.
