Como instalar um manômetro corretamente?

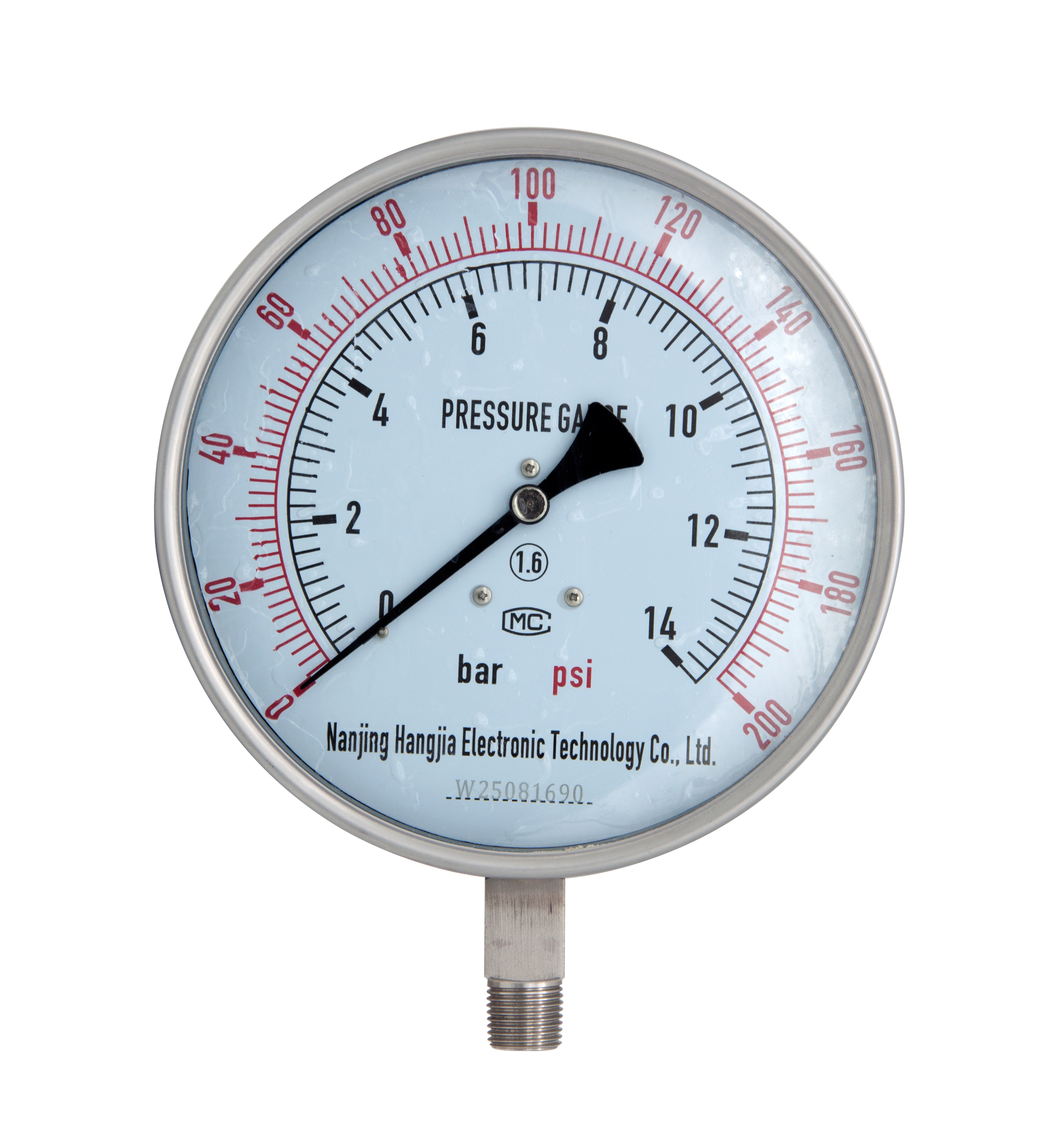

Os manômetros são um dos instrumentos mais comuns em plantas industriais – você os encontrará em bombas, tubulações, compressores e vasos de pressão. Mas, apesar de sua simplicidade, a instalação inadequada é uma das principais causas de falhas de medidores, leituras imprecisas e até mesmo riscos à segurança. Então, qual é a maneira correta de instalar um manômetro? Este guia orienta você nas principais etapas e práticas recomendadas usando o manômetro de aço inoxidável HPB como referência.
Por que escolher o manômetro HPB?
A série HPB foi projetada para meios gasosos e líquidos corrosivos ou não corrosivos que não são altamente viscosos e não cristalizam. É particularmente adequado para as indústrias química, petroquímica, alimentícia e bioquímica, bem como para qualquer aplicação robusta. Os principais recursos incluem:
Caixa e anel em aço inoxidável – resistente à corrosão e durável
Versão cheia de óleo (glicerina) – ideal para aplicações de pressão dinâmica e vibração
Vários tamanhos – 1,5″(40mm), 2″(50mm), 2,5″(63mm), 3″(75mm) e 4″(100mm)
Ampla faixa de pressão – 0,1 a 100MPa
Tipos de conexão flexíveis – M20×1,5, G1/2 ou customizados; disponível em conexão axial (inferior) ou radial (traseira)
Precisão – 1,6% ou 2,5%
Guia de instalação passo a passo
1. Selecione o medidor certo para sua aplicação
Antes da instalação, confirme se o medidor atende aos requisitos do seu processo:
Faixa de pressão – a pressão operacional normal deve estar entre 1/3 e 2/3 da escala completa para precisão e longevidade ideais.
Tamanho do mostrador – escolha um mostrador maior (por exemplo, 4″/100 mm) para locais distantes ou de difícil leitura.
Cheio de líquido ou seco – se a sua aplicação envolver vibração ou pulsação de pressão (por exemplo, perto de bombas ou compressores), escolha a versão cheia de glicerina. O enchimento de glicerina amortece vibrações, choques mecânicos e pulsações de pressão, permitindo leituras estáveis e precisas.
2. Prepare o ponto de instalação
Despressurize o sistema – sempre alivie a pressão antes de instalar ou remover qualquer manômetro.
Escolha um local adequado – evite áreas com vibração excessiva, alta temperatura ou gases corrosivos. O medidor deve ser instalado em uma posição de fácil leitura e acesso para manutenção.
Para vapor ou meios de alta temperatura – instale um sifão pigtail ou serpentina de resfriamento entre o processo e o medidor. O sifão retém o condensado, o que protege o medidor contra danos diretos causados pelo calor. Encha o sifão com água ou outro líquido de separação adequado antes do comissionamento.
3. Inspecione os tópicos
Verifique as roscas macho no medidor e as roscas fêmea na conexão do processo quanto a rebarbas, amassados ou contaminação.
Limpe as roscas, se necessário.
4. Aplique selante de rosca
Para roscas cônicas (por exemplo, NPT): aplique fita PTFE ou um selante de rosca compatível nas roscas macho – mas deixe as duas primeiras roscas limpas para evitar que o selante entre no sistema.
Para roscas retas (por exemplo, paralelas G1/2): use uma junta ou anel de vedação em vez de fita.
5. Aperte o medidor corretamente
Sempre use uma chave nas partes planas (hexágono) do medidor – nunca na caixa ou no anel.
Aperte até ficar firme – não aperte demais, pois isso pode danificar as roscas ou distorcer o soquete.
Para medidores axiais (conectados pela parte inferior), certifique-se de que o mostrador esteja voltado para o operador. Para medidores radiais (conexão traseira), oriente o mostrador na posição de 12 horas para facilitar a leitura.
6. Verificações finais
Pressurize lentamente o sistema e verifique se há vazamentos em todos os pontos de conexão.
Verifique se a agulha se move suavemente e indica a pressão esperada.
Para medidores cheios de líquido, verifique se o bujão de enchimento (na posição 12 horas) está bem apertado para evitar vazamentos.
Erros comuns para evitar
Erro | Conseqüência | Solução |
|---|---|---|
Usando a caixa para apertar o medidor | Danos ao mecanismo interno ou caixa quebrada | Sempre use as partes planas da chave |
Aperto excessivo | Danos na rosca ou distorção do soquete | Aperte até parar firmemente – não mais |
Instalando um medidor seco perto de uma bomba | Vibração da agulha, leituras imprecisas, desgaste prematuro | Use um medidor cheio de glicerina para aplicações vibratórias |
Sem sifão para serviço de vapor | Danos causados pelo calor no medidor | Instale um pigtail ou sifão em forma de U |
Selante entrando no sistema | Linha de impulso bloqueada ou contaminação | Deixe os dois primeiros fios limpos |
Montagem com o mostrador de cabeça para baixo | Difícil de ler; possível vazamento de enchimento de líquido | Oriente o mostrador para 12 horas |
Considerações Finais
Instalar um manômetro pode parecer simples, mas seguir o procedimento correto é essencial para precisão, confiabilidade e segurança. Sempre selecione o medidor correto para sua aplicação, prepare o ponto de instalação adequadamente e use a técnica de aperto correta. Se você não tiver certeza de qual modelo HPB é adequado ao seu processo – se você precisa de um medidor seco para serviços gerais ou de uma versão com glicerina para aplicações vibratórias – entre em contato conosco para obter assistência gratuita na seleção.
