Qual transmissor de pressão sanitária funciona para biorreatores?

Uma zona morta microscópica pode arruinar um lote inteiro. No ambiente de alto risco do bioprocessamento, cultivar produtos farmacêuticos valiosos ou terapias celulares avançadas significa manter a esterilidade absoluta. Não é apenas um objetivo. É um mandato regulatório estrito. Mesmo uma fenda microscópica dentro de um recipiente ou sua instrumentação anexa pode abrigar bactérias resilientes.

Do ponto de vista da engenharia, os sensores industriais convencionais simplesmente não conseguem lidar com estes rigorosos requisitos de higiene. Eles falham rotineiramente durante ciclos de esterilização em alta temperatura. Eles se degradam sob as duras lavagens químicas usadas em instalações biofarmacêuticas. Consequentemente, um transmissor de pressão sanitária surge como o instrumento crítico projetado especificamente para medir a pressão com precisão, mantendo um limite completamente estéril e sem fendas.

Neste guia, gerentes de fábrica, engenheiros de processo e equipes de compras aprenderão como selecionar o tipo exato de instrumentação necessária para seus biorreatores. Navegaremos em tudo, desde tipos de conexão até displays digitais avançados, fornecendo informações práticas de campo para proteger sua produção.

Principais conclusões

• Zero Dead Legs são cruciais: A utilização de um design de montagem embutida é obrigatória para evitar o acúmulo de meios biológicos e o subsequente crescimento bacteriano dentro do recipiente.

• Conexões padronizadas: A conexão de braçadeira higiênica continua sendo a linha de base do setor, proporcionando aos engenheiros recursos de instalação rápidos, seguros e altamente laváveis.

• Prontidão para choque térmico: a instrumentação do biorreator deve suportar flutuações extremas de temperatura durante os protocolos de limpeza e esterilização sem sofrer desvios de calibração.

• Visibilidade em Tempo Real: A implantação de unidades de exibição digital permite que os operadores da planta monitorem níveis críticos de pressão interna diretamente no chão de produção.

• Conformidade rigorosa: Um verdadeiro transmissor de grau farmacêutico deve aderir estritamente aos padrões regulatórios globais, utilizando aço inoxidável 316L e fluidos de enchimento não tóxicos.

Compreendendo o papel da instrumentação sanitária em biorreatores

O monitoramento da pressão serve como parâmetro fundamental em sistemas de controle de bioprocessamento. Dentro de um biorreator, a pressão deve ser regulada com precisão. Isto mantém condições ideais de crescimento celular e garante segurança estrutural. Os operadores contam com dados contínuos para monitorar a pressão do headspace e ajustar as taxas de fluxo do gás do aspersor. Isto garante uma transferência ideal de oxigênio e verifica se o recipiente não pressuriza excessivamente durante a esterilização em alta temperatura. Mesmo um pequeno desvio neste perfil pode alterar os níveis de oxigênio dissolvido. Em última análise, isto afeta a viabilidade celular e reduz o rendimento de ingredientes farmacêuticos ativos.

A distinção entre transmissores industriais típicos e projetos sanitários reside principalmente na sua construção física. Os transmissores padrão geralmente apresentam conexões rosqueadas ao lado de portas de medição embutidas. Num ambiente de bioprocessamento, esses fios atuam como refúgios microscópicos seguros. Eles protegem as bactérias dos agentes de limpeza e do vapor. Em contraste, um projeto sanitário é meticulosamente projetado para ser completamente livre de fendas. Apresentando superfícies molhadas altamente polidas que se integram perfeitamente à geometria interna do biorreator, o instrumento permanece totalmente limpável e não deixa absolutamente nenhum resíduo.

A seleção de um sensor inadequado acarreta graves consequências financeiras e regulatórias. Imagine uma cultura de células de alta densidade funcionando durante semanas, apenas para ser contaminada por uma porta de sensor mal projetada. Todo o lote deve ser descartado. Para anticorpos monoclonais de alto valor, um único lote perdido pode resultar em perdas financeiras de milhões de dólares. Além disso, incidentes recorrentes de contaminação desencadeiam inevitavelmente investigações regulamentares rigorosas. Isso pode levar a cartas de advertência, tempo de inatividade prolongado das instalações e danos permanentes à reputação do fabricante.

Por que um design de diafragma nivelado não é negociável

Na terminologia de tubulação e instrumentação, uma perna morta é uma seção de um sistema onde o fluido pode estagnar. Ele fica fora do caminho de fluxo principal. Os meios biológicos estagnados proporcionam um terreno fértil ideal para a contaminação microbiana. Se um sensor de pressão criar uma perna morta, nem a limpeza química cáustica nem a esterilização a vapor pressurizado poderão penetrar efetivamente na área. Todo o biorreator fica comprometido.

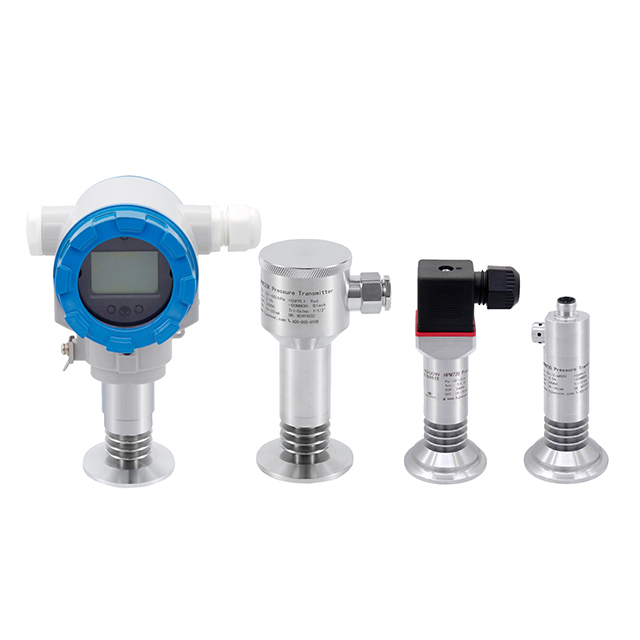

Para combater diretamente este risco, as instalações biofarmacêuticas devem utilizar instrumentação especializada. Um Transmissor de Pressão Sanitária com Diafragma Flush é projetado para que o elemento sensor fique perfeitamente nivelado com a parede interna do biorreator. Como o diafragma não se projeta ou recua em uma cavidade, o meio do processo flui suavemente pela face do sensor. Esta ação de varredura contínua evita a acumulação de resíduos pegajosos do produto. Durante os ciclos de limpeza, a superfície nivelada permite que fluidos e vapor façam contato direto e desimpedido. Isso garante a esterilização completa.

A construção física do diafragma é tão crítica quanto a sua colocação. Para bioprocessamento padrão, o diafragma e as peças molhadas devem ser construídos em aço inoxidável 316L. Este material oferece excelente resistência à corrosão e corrosão. Além disso, a rugosidade da superfície deve atender a critérios rigorosos. O padrão da indústria determina um acabamento superficial de Ra abaixo de 0,38 micrômetros após o eletropolimento. Isso cria um acabamento espelhado que é simplesmente liso demais para a adesão de patógenos microscópicos.

A importância das conexões padronizadas

A conexão de braçadeira higiênica é o padrão universalmente aceito para conexões de tubulação no setor farmacêutico. Sua mecânica é simples, mas altamente eficaz. Consiste em duas anilhas flangeadas, uma junta elastomérica especializada e uma braçadeira mecânica externa que comprime o conjunto. Isso cria uma vedação segura e à prova de vazamentos, sem a necessidade de roscas internas.

A principal vantagem de um Transmissor de Pressão Sanitário Tri-Clamp é seu excepcional equilíbrio entre higiene e eficiência operacional. Especificamente, ele permite que engenheiros de processo instalem, removam e reposicionem sensores rapidamente sem ferramentas especializadas. Isto é particularmente benéfico durante a manutenção de rotina, verificações manuais de calibração ou trocas rápidas entre diferentes lotes de produção. Quando montada corretamente, a junta se alinha perfeitamente com o diâmetro interno dos terminais tubulares. Ele cria uma transição suave e ininterrupta que elimina microlacunas onde normalmente ocorre contaminação.

Esses acessórios higiênicos são altamente padronizados, mas vêm em vários tamanhos dimensionais, como opções de 1,5 e 2 polegadas. É imperativo que o terminal do transmissor corresponda precisamente ao tamanho da porta do biorreator. Uma incompatibilidade comprometerá a vedação sanitária, levando à extrusão da junta ou à criação de uma perna morta não intencional.

Navegando em temperaturas extremas em ciclos de limpeza

Os biorreatores devem passar por limpeza e esterilização rigorosas entre cada lote para manter a conformidade com as Boas Práticas de Fabricação. Imagine o interior de um recipiente de aço inoxidável durante o processo Clean-In-Place. Produtos químicos altamente cáusticos circulam em temperaturas elevadas para remover resíduos orgânicos. Depois disso, o processo Sterilize-In-Place introduz vapor puro e de alta temperatura no recipiente. As temperaturas de esterilização excedem rotineiramente os 121 graus Celsius e podem atingir até 135 graus Celsius por longos períodos.

Essas flutuações extremas de temperatura criam choque térmico severo. Os sensores de pressão convencionais sofrerão desvio zero significativo, instabilidade de saída ou falha eletrônica completa quando expostos ao vapor. Um Transmissor de Pressão Higiênico Farmacêutico genuíno é projetado especificamente com mecanismos de isolamento térmico. Os modelos de alto desempenho apresentam aletas de resfriamento integradas que dissipam o calor rapidamente antes que ele atinja o sensível circuito eletrônico alojado no cabeçote do transmissor.

Atrás do diafragma metálico embutido encontra-se um pequeno volume de fluido de transmissão. Este fluido transfere a pressão externa do processo para o chip sensor piezoresistivo interno. No bioprocessamento, existe sempre um risco residual de ruptura do diafragma devido a impacto mecânico acidental. Portanto, o fluido de enchimento deve ser estritamente atóxico. Os fabricantes premium utilizam fluidos de transmissão aprovados pela FDA, como óleo mineral de qualidade farmacêutica ou derivados sintéticos seguros. Isto garante que uma ruptura acidental não torne todo o lote tóxico.

Monitoramento Local vs. Controle Remoto

As instalações biofarmacêuticas modernas dependem fortemente de arquiteturas de controle centralizado. Eles utilizam sistemas SCADA e controladores lógicos programáveis ​​para monitorar toda a planta. Contudo, a dependência exclusiva do monitoramento remoto cria pontos cegos para o pessoal no chão de fábrica. Os operadores que realizam intervenções manuais, manutenção de rotina ou inspeções visuais do biorreator precisam de dados imediatos e localizados.

A integração de um transmissor de pressão higiênica com display digital preenche essa lacuna operacional. Essas unidades avançadas fornecem visibilidade de processos críticos diretamente no ponto de medição. Telas LCD giratórias de alto contraste permitem que um técnico leia facilmente os valores de pressão à distância. Além de leituras simples, os displays digitais oferecem controle localizado. Os técnicos podem executar calibração no local, realizar ajustes de zero e span e diagnosticar problemas diretamente na unidade.

Como o exterior do biorreator está sujeito aos mesmos protocolos de limpeza rigorosos que o interior, o invólucro do transmissor deve ser excepcionalmente durável. O gabinete da tela deve ter classificação IP67 ou IP69K. Uma certificação IP69K garante que o display digital e seus componentes eletrônicos internos estejam totalmente protegidos contra jatos de água de alta pressão e alta temperatura e lavagens químicas agressivas.

Tendências atuais da indústria moldando a instrumentação de biorreatores

Análises recentes da indústria destacam uma mudança massiva em direção ao bioprocessamento contínuo e à digitalização avançada. À medida que as instalações fazem a transição para a Indústria 4.0, os engenheiros de processo estão se afastando dos sensores analógicos básicos. Há uma demanda crescente por instrumentação inteligente equipada com protocolos de comunicação avançados como IO-Link ou HART. Esses transmissores inteligentes fazem muito mais do que apenas medir pressão. Eles fornecem diagnósticos de manutenção preditivos, alertando os operadores da planta sobre a possível degradação do sensor antes que ocorra uma falha catastrófica.

Além disso, a rápida adoção de tecnologias de utilização única está a remodelar o design dos equipamentos. Embora os biorreatores descartáveis ​​dominem determinados setores, o mercado está a assistir a uma abordagem híbrida. Biorreatores tradicionais de aço inoxidável estão sendo adaptados com sensores higiênicos digitalizados e altamente precisos. Esta atualização corresponde à agilidade dos sistemas de uso único, ao mesmo tempo que garante uma conformidade mais rígida com regulamentações cada vez mais rigorosas de integridade de dados. As instalações estão priorizando sensores que ofereçam integração perfeita, rastreabilidade verificável e desempenho sem desvios em campanhas estendidas.

Guia do comprador na parte inferior do funil: como selecionar o modelo certo

As equipes de compras e os engenheiros de processo devem avaliar vários parâmetros técnicos antes de finalizar uma compra. A utilização de critérios de seleção estruturados garante que a instrumentação escolhida se alinhe perfeitamente às demandas operacionais específicas do biorreator. Aqui está uma lista de verificação prática baseada em padrões de engenharia de campo.

Primeiro, determine a faixa exata de pressão. Você deve compreender a pressão operacional normal do processo de cultura celular e a pressão máxima experimentada durante os ciclos de esterilização a vapor. O sensor deve ser classificado para lidar com o pico de pressão de esterilização sem desvios. Muitos biorreatores também passam por condições de vácuo durante as fases de resfriamento, portanto, muitas vezes são necessárias faixas de pressão do composto.

Segundo, selecione o sinal de saída apropriado. Escolha um protocolo de saída como 4-20mA com HART ou Modbus RS485 que se integra perfeitamente à arquitetura de controle existente da instalação.

Terceiro, verifique a conexão mecânica. Certifique-se de que a conexão corresponda precisamente às portas do navio existentes. A precisão dimensional é crítica para manter um limite estéril.

Quarto, avalie seus requisitos de precisão. O controle de bioprocessos requer tolerâncias rígidas. Para parâmetros críticos, você deve especificar transmissores que ofereçam uma precisão de 0,25% ou até 0,1% da escala completa.

Finalmente, avalie o ambiente físico. Determine se dados localizados são necessários para operadores de chão. Caso as intervenções manuais sejam frequentes, é altamente recomendável investir em um modelo de display digital com proteção IP69K.

Conclusão

A escolha do transmissor de pressão sanitária correto protege a esterilidade do biorreator e a conformidade geral. Não se trata apenas de medir pressão. Trata-se de proteger a integridade dos medicamentos que salvam vidas. Um diafragma nivelado evita tempos de inatividade dispendiosos e perdas de produtos em lote. Acessórios higiênicos adequados garantem uma instalação segura. Além disso, a durabilidade em altas temperaturas mantém medições precisas durante ciclos rigorosos de esterilização.

Se você estiver atualizando o controle de processos da sua instalação, consultar um especialista em instrumentação é o próximo passo mais eficaz. Explore a ampla gama de soluções higiênicas da HJ ​​Sensor para encontrar o modelo exato adaptado ao seu biorreator. Solicite um orçamento hoje para garantir segurança absoluta no bioprocessamento e conformidade regulatória.

Perguntas frequentes

Qual é a diferença entre um transmissor de pressão padrão e um transmissor de pressão sanitária?

Os transmissores padrão geralmente usam conexões roscadas que criam pernas mortas onde as bactérias podem crescer e se esconder dos agentes de limpeza. Os transmissores sanitários usam diafragmas nivelados e conexões lisas e sem fendas para garantir total limpeza e eliminar o risco de contaminação microbiana.

Um transmissor de pressão sanitária pode lidar com condições de vácuo em um biorreator?

Sim. Muitos biorreatores passam por condições de vácuo durante as fases de resfriamento imediatamente após a esterilização. É crucial selecionar um transmissor especificamente classificado para pressão absoluta ou pressão composta. Isso evita danos ao diafragma interno ou liberação de gases do fluido.

Por que um diafragma nivelado é tão importante em aplicações farmacêuticas?

Um diafragma nivelado garante que não haja cavidades, roscas ou reentrâncias no ponto de medição. Isto evita o acúmulo de meios biológicos pegajosos ou detritos celulares. Garante que os processos de limpeza sejam totalmente eficazes na remoção de contaminantes.

Com que frequência a instrumentação higiênica deve ser calibrada?

Em ambientes biofarmacêuticos altamente regulamentados, a calibração normalmente é realizada anualmente ou semestralmente. No entanto, a frequência exata depende muito da criticidade da medição, da gravidade dos choques térmicos durante os ciclos de vapor e dos procedimentos operacionais padrão específicos da instalação.

O que as siglas de limpeza e esterilização significam para a durabilidade do sensor?

Clean-In-Place utiliza produtos químicos cáusticos para limpar o recipiente. Sterilize-In-Place usa vapor de alta temperatura de até 135 graus Celsius para esterilização. O transmissor deve ser construído estruturalmente para suportar esses ciclos severos de alta temperatura sem perder a precisão da medição, desviar ou sofrer danos físicos eletrônicos.

Como você calibra um transmissor de pressão sanitária sem quebrar a esterilidade?

Calibrar um sensor enquanto mantém um limite estéril requer coletores de válvula de bloqueio e sangria especializados ou conexões estéreis de desconexão rápida. Em muitas instalações modernas, os engenheiros utilizam transmissores inteligentes com displays digitais que permitem a verificação eletrônica do ponto zero. Se for necessária uma calibração física, o sensor normalmente é removido, calibrado em uma bancada de testes e todo o recipiente passa por outro ciclo de esterilização antes do início do próximo lote.

Qual é a diferença entre pressão absoluta e manométrica no monitoramento de biorreatores?

A pressão manométrica mede a pressão do sistema em relação à pressão atmosférica ambiente. A pressão absoluta mede a pressão relativa a um vácuo perfeito. Em aplicações de biorreatores, os transmissores de pressão absoluta são frequentemente preferidos porque permanecem inalterados por alterações na pressão barométrica local. Isso garante um controle de oxigênio dissolvido altamente estável e repetível durante todo o processo de fermentação.
