Como instalar um medidor de nível de radar corretamente?
Os medidores de nível por radar são essenciais para medição de nível sem contato em setores como tratamento de água, processamento químico e mineração. Mas a instalação inadequada pode levar a leituras instáveis, perda de sinal ou medições imprecisas. Então, qual é a maneira correta de instalar um medidor de nível de radar como o HYM503? Este guia orienta você nas principais etapas e práticas recomendadas.

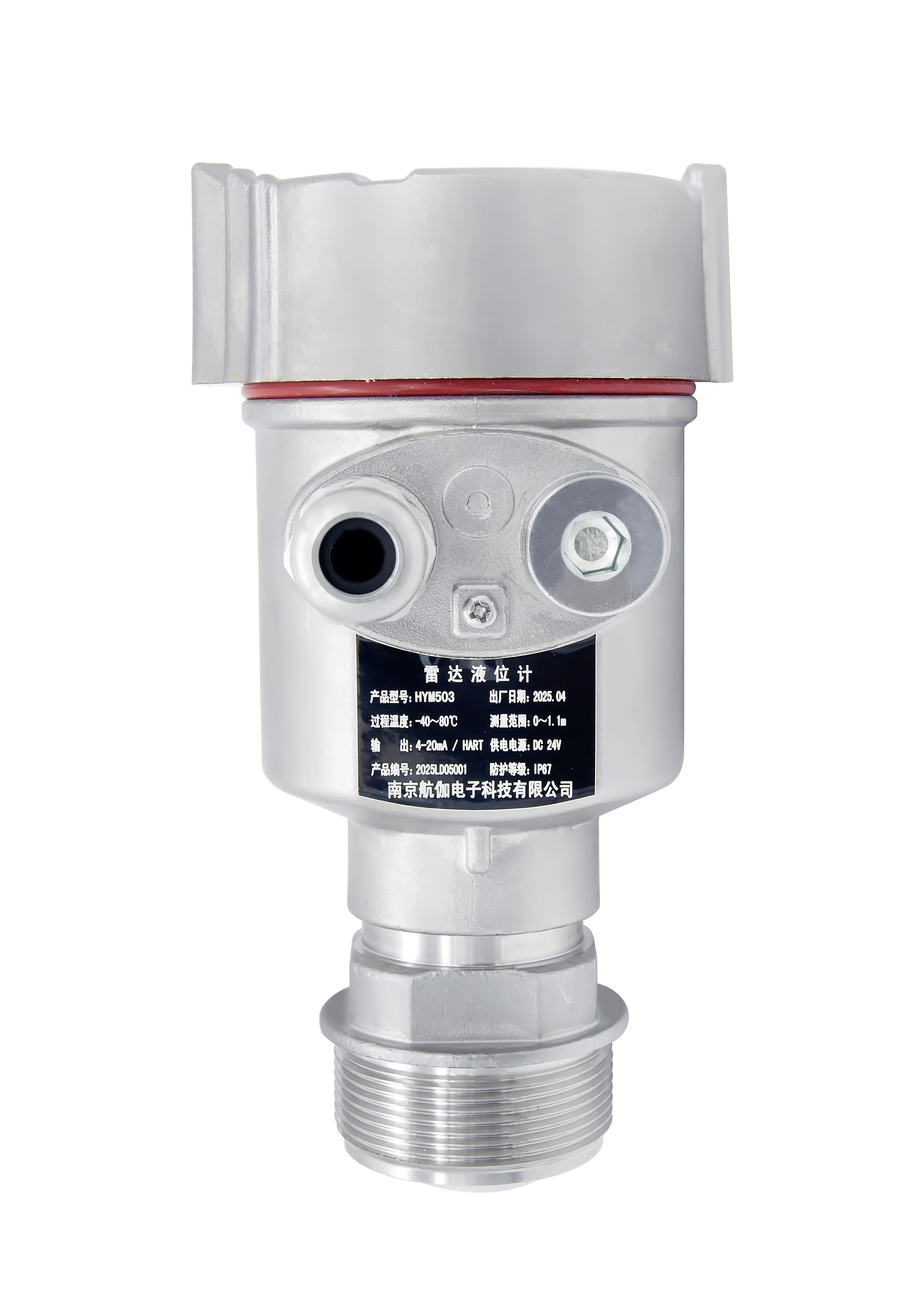

Por que escolher o medidor de nível de radar HYM503?
O HYM503 usa tecnologia de onda contínua modulada em frequência (FMCW) para medição de nível de alta precisão e sem contato. Os principais recursos incluem:
Ampla faixa de medição – até 120 metros
Alta precisão – ±2mm (para alcance de 30m)
Múltiplas opções de antena – PTFE, SS304 com PTFE, adequada para ambientes corrosivos e de alta temperatura
Saídas flexíveis – 4‑20mA, HART, Modbus
Forte adaptabilidade – funciona com poeira, grumos, pós e líquidos
Proteção IP66 – robusta para ambientes externos e agressivos
Configuração fácil – por meio de teclas integradas, dispositivo portátil HART ou software de PC
Guia de instalação passo a passo
1. Selecione a posição de instalação correta
Evite obstruções – o feixe da antena deve ter um caminho livre até a superfície medida. Evite instalações próximas a paredes de tanques, escadas ou estruturas internas.
Evite fluxos de enchimento – não instale o medidor diretamente acima da entrada de material. A queda do material pode causar falsas reflexões e erros de medição.
Para tanques cônicos – posicione o medidor de forma que o feixe atinja diretamente o fundo do tanque. A instalação descentralizada pode causar leituras imprecisas em níveis baixos.
Para poços de calma ou tubos de derivação – são recomendados para superfícies turbulentas ou espuma, proporcionando uma superfície de reflexão estável.
2. Escolha o tipo de antena correto
Tipo de antena | Aplicativo |
|---|---|
Antena de chifre (PTFE) | Meio corrosivo, alta temperatura (até 200°C), longo alcance |
Antena de haste (PTFE) | Tanques pequenos, espaço limitado, meios leves |
Antena embutida (SS304 + PTFE) | Aplicações higiênicas, alimentícias e farmacêuticas |

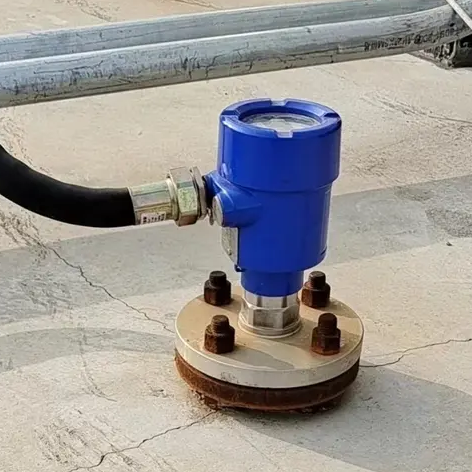

O HYM503 suporta conexões de rosca, suporte ou flange – selecione o método de montagem apropriado com base no projeto do seu tanque.
3. Orientação de montagem
Montagem vertical – instale o medidor com a antena voltada para baixo. O ângulo do feixe é de ±4° (ou mais estreito para antenas maiores). A instalação inclinada pode causar deflexão do sinal.
Espaço livre – garanta espaço suficiente entre a antena e o nível máximo do material para evitar contato ou revestimento.
Para tanques de plástico – podem ser necessárias placas de metal ou poços de acalmação para melhorar a reflexão do sinal se o meio tiver baixa constante dielétrica.
4. Conexão Elétrica
Fonte de alimentação – 18‑36 VCC. Use uma fonte de alimentação regulada para operação estável.
Fiação de saída – conecte 4‑20 mA, HART ou Modbus de acordo com seu sistema de controle.
Blindagem de cabos – use cabos de par trançado blindados para linhas de sinal. Conecte a blindagem ao terra em uma extremidade.
Prensa-cabos – garantem a vedação adequada para manter a proteção IP66.
5. Configuração e configuração
Configuração de parâmetros – use as teclas integradas para definir a faixa de medição, o modo de saída e o tipo de aplicação.
Comunicação HART – para configuração remota, use um dispositivo portátil HART ou software de PC.
Função de aprendizagem – o HYM503 inclui uma função de aprendizagem para excluir ondas de interferência e se adaptar a ambientes complexos de tanques.
6. Comissionamento
Verifique a intensidade do sinal – após a instalação, verifique a qualidade do sinal e a curva de eco.
Ajuste as configurações se necessário – se forem detectados ecos falsos, ajuste o limite ou use a função de aprendizagem para filtrá-los.
Verifique a medição – compare o nível exibido com a medição manual ou com um sensor de referência.
Erros comuns para evitar
Erro | Conseqüência | Solução |
|---|---|---|
Instalando acima da entrada de preenchimento | Falsas reflexões de material em queda | Posicione longe do fluxo de preenchimento |
Feixe bloqueado por estruturas internas | Perda de sinal ou leituras imprecisas | Garanta um caminho de feixe livre |
Folga insuficiente para o nível máximo | Revestimento ou contato da antena | Mantenha distância adequada |
Instalação inclinada | Deflexão de sinal | Garanta a montagem vertical |
Aterramento deficiente | Ruído elétrico e leituras instáveis | Aterre a blindagem do cabo corretamente |
Usando material de antena errado | Corrosão ou atenuação de sinal | Selecione PTFE ou 304+PTFE para meios corrosivos |
Considerações Finais
A instalação de um medidor de nível de radar como o HYM503 requer atenção cuidadosa à posição, seleção da antena, caminho do feixe e conexões elétricas. Seguir essas diretrizes garante uma medição de nível precisa e confiável e estabilidade a longo prazo. Se precisar de ajuda para selecionar o tipo de antena ou método de instalação correto para o seu tanque, entre em contato conosco para obter suporte técnico gratuito.
Precisa de um medidor de nível de radar confiável para seu próximo projeto? Verifique as especificações do HYM503 ou solicite um orçamento hoje mesmo.
Resumo: Este guia fornece instruções passo a passo para instalação do medidor de nível de radar HYM503, abrangendo seleção de posição, escolha de antena, orientação de montagem, fiação, configuração e comissionamento. Ele destaca erros comuns, como posicionamento incorreto ou caminhos de sinal bloqueados, e inclui um exemplo de aplicação real. A instalação adequada garante medição de nível precisa e estável em ambientes industriais desafiadores.
